Fils dessoudés sur micro

Salut à tous

J'ai acheté un micro neck fender pour ma télé et les fils sont dessoudés (je le savais le vendeur m'avait prévenu)

Pourriez vous me dire ou dois-je ressouder un fil noir pour la masse et un blanc pour le chaud ? celui de droite ou celui de gauche (le milieu étant la masse du capot) ?



Deuxième question

je mets un sélecteur 4 voies sur ma telecaster, je vais donc devoir dessouder le fil qui relie le capot du micro à la masse et ressouder un 2eme fil noir pour faire une seconde masse. Je sais qu'ensuite, je dois relier les deux masses, l'une au selecteur, l'autre sur la masse du capot de volume. Lequel va à l'un et l'autre ?


Merci à vous

personne ?

Fait une photo au niveau des œillet mais de l'autre face.

Merci pour ta réponse.

L'autre face, ça donne ça :

Basiquement pour un single coil à 2 fils y'a pas trop de souci, l'un des 2 fils sera le hot et l'autre la masse, peu importe lequel ça fonctionne pareil.

Maintenant lorsque les 2 micros neck + bridge sont actifs en même temps, il se peut qu'ils soient hors phase (volume diminué et son qui fait "coin-coin"). Dans ce cas interverti simplement ces 2 fils et c'est réglé.

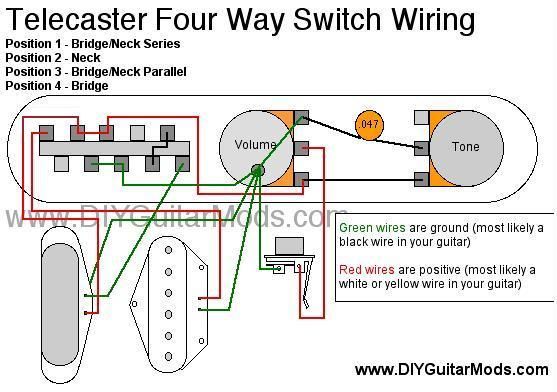

Pour le 2nd point, je suis pas spécialiste en sélecteur 4 positions sur Tele mais vois déjà si ce schéma peut t'aider:

je ne comprends pas trop pourquoi tu veux différencier masse capot/masse micro pour finalement les relier plus loin.
en faisant plusieurs circuits de masse, tu risque de faire des boucles de masse, ce qui causerait de la ronflette.

c'est pourtant ce qui est préconisé sur ce tuto youtube, et je vois ça très souvent dans les schémas proposés pour les cablages des telecaster en switch 4 voies

A 17min15...

&index=5

Si c'est comme ça sur le schéma, vas-y, c'est juste que je trouve ça"bizarre" a première vue, mais je ne me suis pas penché sur le schéma.

de toutes façons, je vais essayer de le cabler comme ça et le juge de paix sera le son qui sortira de l'ampli

@ Jimi51,
A priori, concernant le 1er branchement des fils:
- le micro Neck est normalement bobiné à l'envers du Bridge, pr éviter le hum quand les 2 micros sont branchés ensemble:
> à Condition qu'ils aient 1champ magnétique inversé.
Si le Bridge est bobiné à l'endroit = début de bobinage à gauche = fil noir/Masse, et fin de bobinage â droite
= fil blanc (ou jaune)/sortie point chaud = le +
> donc, dans ce cas là, le Neck devrait avoir l'inverse:
- début de bobinage à droite = fil noir/Masse,
- fin de bobinage à gche = fil blc (ou jaune) /Point Chaud
(> Quand ton micro est retourné = l'inverse!)
Tu peux vérifier la similitude ou pas des champs magnétiques, soit avec 1boussole, ou 1barre d'aimant que tu passes au-dessus des 2 micros.
0n remarque le début d'1 bobinage, par rapport à la fin de celui-ci, par la différence d'angle que prend le fil depuis l'oeillet ou le point de soudure:
> le début bobinage donne 1direction du fil qui va + vers l'intérieur, car le fil commence par s'enrouler autour du 1er lingot/aimant, tandis que l'extérieur étant la fin du bobinage, env 1000mtrs àprès, le fil forme donc 1angle différent, et est donc le fil qui chez 7ender va au +
(à contrario des humbuckers, dont l'intérieur de l'1 est le Point Chaud, et l'intr de l'autre la Masse, les 2 extérieurs étant reliés ensemble et isolés avc du scotch).
Faut donc déja voir comment est càblé ton mic Bridge,
et comparer les champs magnétiques...
Bye, Boby.

super merci.
Le debut du bobinage est donc toujours ta masse alors, le - donc ?

@ Jimi51
0ui, sur les micros SC (Single Coils) 7ender,
le début de bobinage est fil noir = masse.
( on doit remarquer que, du point de soudure, le fil va vers l'intérieur).
Boby95.

Le souci, c'est que sur cette série de micro fender SCN, on ne voit pas les fils, c'est un conducteur qui est fondu dans la masse...

@ Jimi51
Ce n'est pas grave à priori:
> comme disait ... si t'as 1 Son pourri sur la position des 2 micros = il suffit d'inverser les fils plus et moins d'1 des 2 micros, c'est tout.
(il faut, par contre, 1 branchement à la masse indépendant pr le capot métal du micro neck, bien sùr)
- 1 micro SCN = Samarium Cobalt Noiseless, est 1 HB (humbucker) en stack (= empilé), donc 2 bobines l'une sur l'autre (créé par Bill Lawrence en 2004).
= ce n'est donc pas un SC ...

parce que sur la 4e position, tu mets les deux micros en serie, donc tu connectes le - du micro neck au + du micro bridge. Si le - est a la masse a cause du capot, tu court circuites le micro bridge sur cette position
