Répétition du dernier message de la page précédente :
oldamp a écrit :

pour la partie "atelier", je déconseillerais quand même la moquette... faut prévoir un nettoyage facile !


Pas de concession pour le "Mojo" !


oldamp a écrit :

et pense à soigner l'éclairage, c'est important pour la fatigue occulaire.


Aucun soucis, j'ai deux lampes télescopiques, de part et d'autre de l'ampli sur lequel je travaille et j'ai (surtout !) des lunettes dédiées

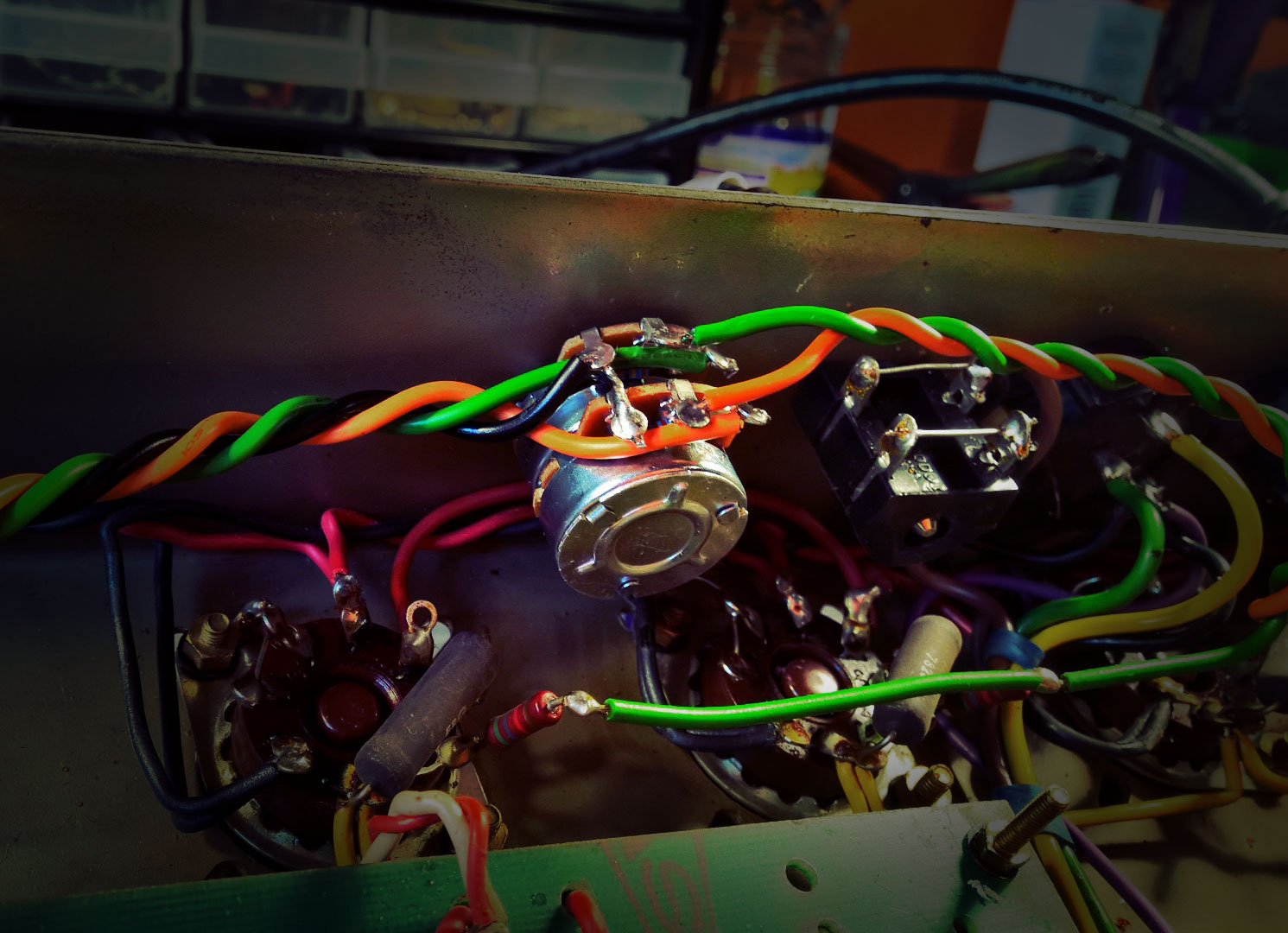

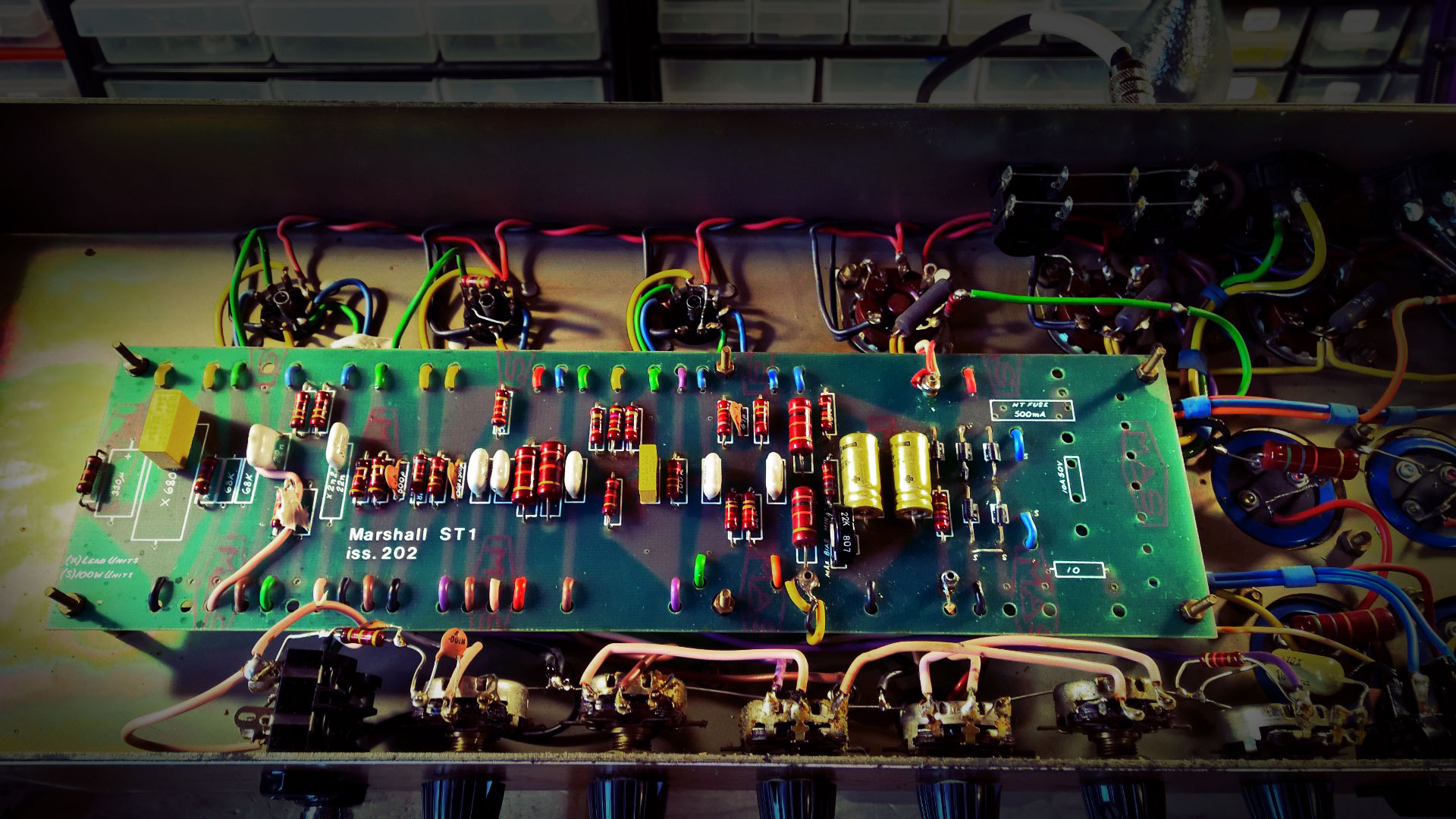

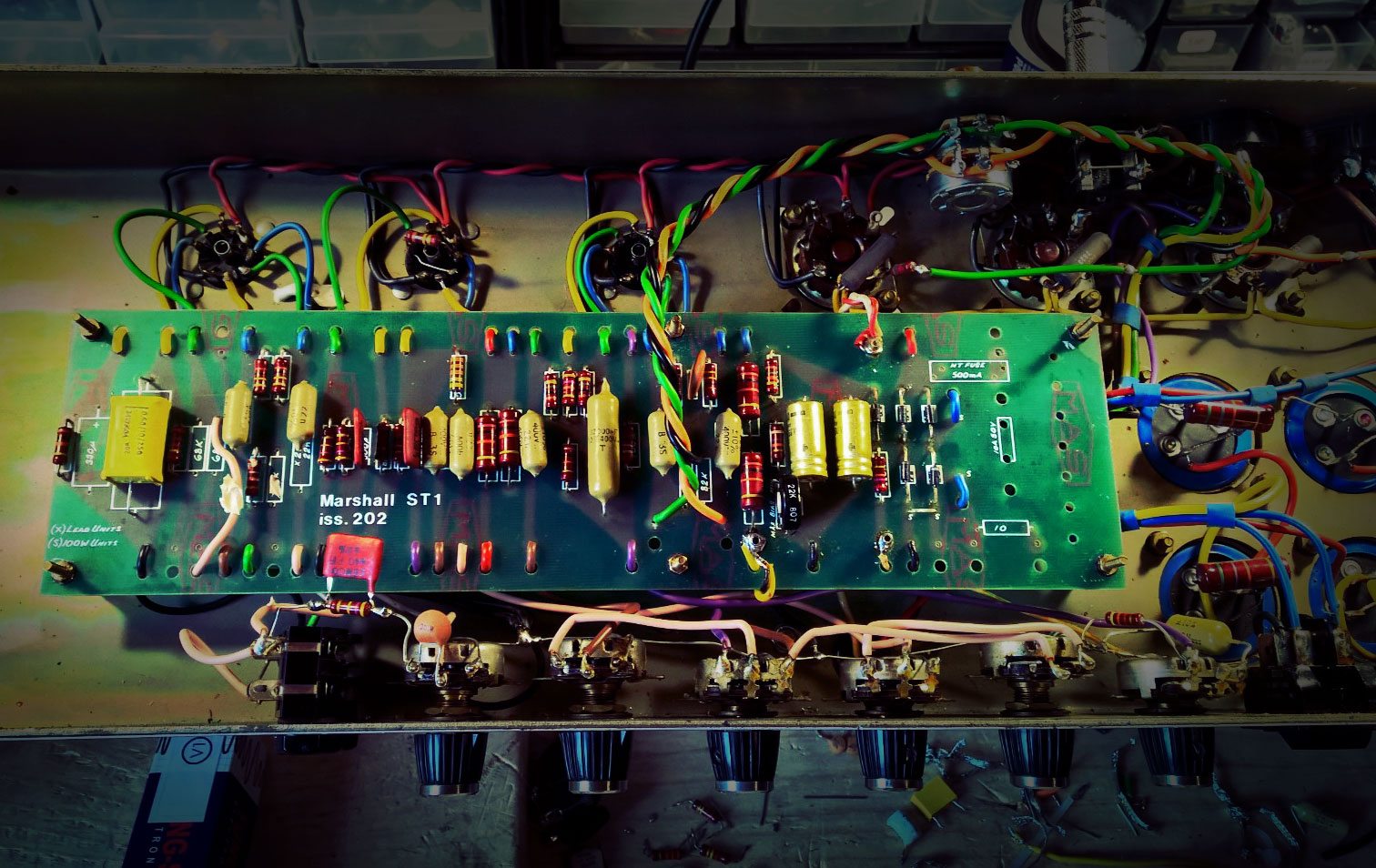

Les photos paraissent peut-être sombres mais l'atelier ne l'est pas du tout
Haut
Evaluer ce post : 0
oldamp
Vintage Total utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

tien! moi aussi j'ai un Wem ER15 ! il y avait juste le chassis, bien tordu ! j'ai dû refaire un cab complet et pas facile, il a un profil un peu spécial... j'ai mis des boutons Marshall, il me manque deux des originaux, introuvables...


_________________
J'ai des rides et des poches sous les yeux
Les cheveux poivre et sel et l'arthrose m'en veut
À chaque check-up ça n'va pas mieux
J'ai la carte vermeil et la retraite, j'suis vieux
Les blouses blanches analysent ma pisse
Testent ma prostate, me parlent d'hospice

MC Solar.
Haut
Evaluer ce post : 0
bill bokey
Vintage Total utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 16 Nov 04
Localisation: Bourg - Lyon - Mâcon

Haut
Evaluer ce post : 0
bill bokey
Vintage Total utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 16 Nov 04
Localisation: Bourg - Lyon - Mâcon

Voici en image la restauration d'un CARLSBRO CS60 TC. Enfin, c'est plus qu'une restauration puisque l'ampli de base n'est pas un CS60 ! En fait l'objectif initial était de restaurer un PA60 :





Mais comme je ne voyais pas trop l'intérêt d'un ampli "sono" à 4 canaux et (surtout) vu que je suis un grand fan du CS60 j'ai décidé d'en faire un ! Par "chance" j'avais un châssis "épave" de CS100 qui traînait dans un coin, sans transfo ni board mais j'ai pu récupérer le panneau avant, qui est absolument identique sur les deux modèles, 60 ou 100W.
Le transfo de sortie du PA60 ne ressemblant en rien à celui du CS60 que je connais j'ai récupéré le Drake d'une autre épave Carlsbro, un 50TOP qui dormait lui aussi sur une étagère !

Bon, châssis,transfos et faceplate ok, passons au circuit, je trace un layout qui respecte l'original (en suivant des photos que j'avais faites de l'intérieur du combo CS60 que j'avais) :



Au propre, à côté de la plaque de phénolic vierge :



Ensuite je l'imprime sur un transparent autocollant et je perce le board :



Voici le board après installation des eyelets, à côté de celui du CS100 :



Je pioche dans mon stock de pièces "mojo-vintage-NOS" pour peupler le board, en essayant de rester au plus proche de l'original :









Le châssis est dépouillé de son ancien board, j'installe des résistances de grille-écran neuves et un interrupteur de standby :



Installation du board dans le châssis :



Il ne reste plus qu'à tout câbler :



Et voilà !







Et comme le "hasard" fait toujours bien les choses j'avais dans mon stock un 4x12 (vide) de marque SAI avec exactement le même tolex que la tête ! Je l'ai équipé d'une paire de Goodmans Audiom 12-P et une paire de Fane 122190 'Sound City' :







Et voici au final un (très) beau half stack :





Malheureusement l'ampli est parti tellement vite que je n'ai pas eu le temps de faire des vidéos correctes, je n'ai donc que ces deux extraits filmés avec mon smartphone :





En tout c'est un ampli absolument génial, je suis décidément un grand fan de ce CS60. Bien sûr il ne crunch qu'à volume assez élevé mais quel crunch !!! Le clean "pétillant" est tout à fait splendide et encaisse très bien les FX.

Voilà pour aujourd'hui, à bientôt pour la suite de nos colorifiques et picturesques aventures !
Haut
Evaluer ce post : 0
perl
Custom Supra utilisateur

Inscrit le: 17 Sep 05
Localisation: Courtry (77, France)

.

Bravo Mr Bill !!

Tu as mérité une bonne bière !! ( OK , 2 ..)

_________________
L'important c'est de ( et se ) faire plaisir

Des jam de blues & de rock dans l'est de la RP sont là :
http://www.guitariste.com/forums/bla-bla-et-guitare,jams-de-blues-grat[...]7906

"la BT est au guitariste , ce que le mur est au tennisman ;un moyen de s'entrainer seul ; mais qui n'a pas grand chose à voir avec le jeu en live ..."
Haut
Evaluer ce post : 0
HammerPulloff
Special Top utilisateur

Inscrit le: 26 May 15
Localisation: France

Bien sympa ce poste sur le CS60, c cool de découvrir des vieux broll et de les voir renaître sous nos yeux, merci
Bonne continuation !
Haut
Evaluer ce post : 0
totoleheron
Vintage Total utilisateur


Inscrit le: 15 May 08
Localisation: -

Il faut apprécier l'attention portée sur les composants d'où le résultat.
Avec la raréfaction de ce genre de composants, peu de techniciens aujourd'hui réalisent ou proposent ce genre de travail.
Ca méritait je pense d'être souligné.


_________________
Est-ce que ca chonne?
https://www.youtube.com/channel/UC1NihgVGauZRiMtha4-fbaw/videos
Je suis Volques et je le revendique!
Haut
Evaluer ce post : 0
oldamp
Vintage Total utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

Purée Bill ! tu travailles 100 fois mieux que Chambonino ! il a tous les schémas sur son site...
http://www.chambonino.com/carlsbro/carlwires.html

et faut pas rigoler avec mister Mojo ! il fait aussi sa part de boulot quand on lui sacrifie quelques $$$

_________________
J'ai des rides et des poches sous les yeux
Les cheveux poivre et sel et l'arthrose m'en veut
À chaque check-up ça n'va pas mieux
J'ai la carte vermeil et la retraite, j'suis vieux
Les blouses blanches analysent ma pisse
Testent ma prostate, me parlent d'hospice

MC Solar.
Haut
Evaluer ce post : 0
dark lapinou
Custom Ultra utilisateur


Inscrit le: 23 Dec 08
Localisation: 92 Vanves

ou se trouve ton "château" bill ?

_________________
(| _ |)
(='.'=)
(")_(")
Haut
Evaluer ce post : 0
bill bokey
Vintage Total utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 16 Nov 04
Localisation: Bourg - Lyon - Mâcon

perl a écrit :
.

Bravo Mr Bill !!

Tu as mérité une bonne bière !! ( OK , 2 ..)


Merci !
Mais ce sera une tasse de thé, j'ai remarqué que l'alcool et la haute tension ne vont pas bien ensemble....

HammerPulloff a écrit :
Bien sympa ce poste sur le CS60, c cool de découvrir des vieux broll et de les voir renaître sous nos yeux, merci
Bonne continuation !


Merci ! Ravi que mon travail plaise et suscite l'intérêt. C'est une vraie passion pour moi mais c'est gratifiant d'avoir des retours positifs

totoleheron a écrit :
Il faut apprécier l'attention portée sur les composants d'où le résultat.
Avec la raréfaction de ce genre de composants, peu de techniciens aujourd'hui réalisent ou proposent ce genre de travail.
Ca méritait je pense d'être souligné.



Merci de l'avoir remarqué !
Mon stock de pièces d'époque sera malheureusement bientôt épuisé... Du coup je cherche des équivalents de qualité. Les nouveaux condos SoZo NexGen par exemple sont vraiment excellents !

oldamp a écrit :
Purée Bill ! tu travailles 100 fois mieux que Chambonino ! il a tous les schémas sur son site...
http://www.chambonino.com/carlsbro/carlwires.html

et faut pas rigoler avec mister Mojo ! il fait aussi sa part de boulot quand on lui sacrifie quelques $$$


John Chambers est un grand spécialiste des Carlsbro, Selmer etc... Son site est en effet une vraie mine d'or !

dark lapinou a écrit :
ou se trouve ton "château" bill ?


Ah oui ! j'avais oublié de le préciser, je suis lyonnais, je vis dans le Beaujolais et je vais bientôt déménager vers Bourg (en direction de Mâcon).

Haut
Evaluer ce post : 0
PLEXI
Custom Supra utilisateur


Inscrit le: 21 Apr 04
Localisation: entre l'input I et l'input II

T es un vrai Bill!!! La qualité de ton travail est tout simplement exceptionnelle!! Et le visuel est mortel!!! Tout ca sent bon le groove des 70!
