Lampe de puissance rouge vif !

Salut,

Je suis l'heureux possesseur d'un Bandmaster blackface 1964.
Depuis peu, il arrive que les lampe de puissance deviennent rouge vif, ca sent le chaud et le son perd en puissance et en clarté.
Je pense qu'un condo de liaison doit être mort, je vais regarder ca.
Des autres avis tant que j'ai les entrailles de la bete sous le nez ?

Merci d'avance

Mick.

....vérification du bias avant tout....

Si ce sont les 4 tubes, c'est le circuit de bias (condo de filtrage ou diode de redressement)... Si seulement la moitié, condo de liaison

merci pour ces reponses.
Je n'ai que 2 lampes de puissance. Les deux deviennent écarlate.

Je vais verifier le bias.
merci

bandmaster seulement deux 6L6GC.
commence par vérifier ton circuit de bias avec le standby coupé. note la tension que tu mesures sur le curseur du potar de bias. tu dois pouvoir faire varier la tension avec le potar. vérifie le bias au point commun des 220K (de -35V à -45V environ suivant le réglage de bias et les tubes).
régles le bias sur une tension plus négative que celle mesurée précédemment (au moins 5V de plus par exemple passe de -37 à -42V).
mets le standby sur on et vérifie la tension de chaque coté des 0.1µF des grilles. elle doit être quasiment la même que celle que tu mesures au point commun des 220K (bias).

Merci oldamp pour les info et conseil.

Retour sur investigations :
premier point les lampes sont des 6L6GE est pas GC comme je pensait. Elles ont deux "halo brun" sur le verre... je pense qu'elles ont mouflet.

Bias a -50V au point commun (Ca peut aller de -38.6V a -67.8V)
Tension de chaque coté des condo : -38.8 et -39.6V (ca fait vachement de différence par rapport au point commun non ?)
Tension de plaques a 457V pour les deux aux pin 3.

Chose etrange, le phenomène ne se produit pas tout le tps, alors difficile de faire des mesures quand ca se produit.

C'est grave docteur ?

(je me casse en vacance ce soir alors je verrait a ca a mon retour)

Mick.

Oui, ça fait 50uA de courant de "fuite" tout de même et une assez grosse différence entre chaque côté également !

A priori, oui c'est grave..

salut,
merci pour le diagnostique ...
tu pense que c'est les condo ou alors autre chose ?
Je vais me commander dans tous les cas des lampe de puissance, celles-ci sont rincées je pense..

Mick.

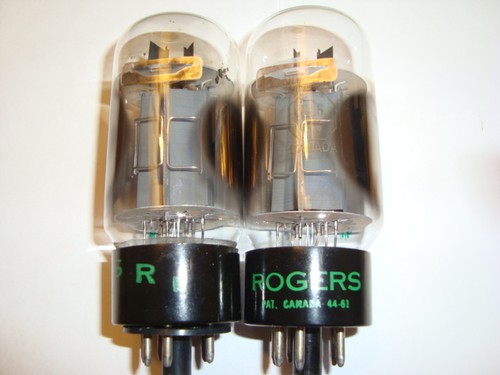

6L6 "GE" sauf erreur, ça n'existe pas ! sauf si c'est la marque du tube GE=Geberal Electric mais alors c'est en cursive ! les "halos" bruns sont ce qu'on appelle getter. c'est normal c'est le produit qui absorbe les gaz résiduels.



http://i.ebayimg.com/00/s/NDgw(...)2.JPG

Salut. Merci des précisions. Les lampe que j'ai pour le moment sont des GRoove tube 6L6 GE. D'où ma conclusion... Mais effectivement après recherche, la tension Max de plaque est la même que les GC. Pour mon problèmes, est ce que les Condo de liaison en serait la cause ? Merci
Mick

ça ne coute (presque ! ) rien de les changer par des mallory 150 ou, beaucoup mieux, des Sozo blue.
http://www.tube-town.net/ttsto(...).html
http://www.tube-town.net/ttsto(...).html

perso sur un "64" je mettrais des Sozo sans hésiter. Désoude soigneusement les condo d'origine et garde-les précieusement même si HS, en cas de revente de l'ampli.

Ok merci oldamp.
J'ai 457V en plaque, les Condo sont des 400V, ça pose pas de problème ça ?? Les orange drop sont 600V.
Mick

les condos de liaison sont entre les plaques de la == dephaseuse == 12AT7 et les grilles des 6L6 et là il y a beaucoup moins ! max 300V.... 457V c'est sur les plaques des 6L6 et là ça va direct au transfo de sortie ! Donc des 400V c'est bon. si tu veux mettre des Orange drop, choisis les 225P, pas les 715/716 !
http://www.tube-town.net/ttsto(...).html

tu n'aime pas les polypro oldamp ?

pas trop, ça ajoute un peu trop de brillance amha !
