Le retour des boucles de masses dans mon rack!

Quelle solution miracle il a trouvé????

Bah dans ce pays ya probablement pas plus compétent que Bruno pour régler ce genre de problèmes, vu que des racks complexes, il en a monté quelques-uns, et que donc tous ces problèmes, il les connait par coeur...
Sinon ya une mine d'informations là: http://www.hugeracksinc.com/board/
Fais une recherche sur "ground loop", ça te donnera encore plus de pistes


Complètement, mais c'était (je crois) plus parlant formulé comme ça


Ah oui, déjà vu faire ça, effectivement ça doit être radical. Sinon, John Suhr disait que cequ'ils faisaient chez CAE, c'était de scier le rail, en remettant bien entendu autant de boulons/écrous que nécessaire, pour isoler chaque unité...


Le Guitar In est un des Feed Thru mentionnés dans la doc J'ai une version plus ancienne du GCX, et les 2 entrées sont labellées Feed Thru In.

Voui, mais c'est la vis qui fait contact, pas seulement le rail....

solution : les flys EMS euromodule
tout en plastique, modulables et resistants

C'est qu'utilise Bruno, c'est tres dur a trouver (c'est en lui revandant les miens que je l'ai connu le pere Bruno...)

Est-ce qu'on obtient le même résultat avec les cables planet waves qui ont un côté shielded end?

Sinon je vais me prendre des humfrees pour essayer de me débarasser des trucs les plus évidents causés par les racks qui touchent le rail.

Salut à tous,

Je fais un déterrage monumental mais ce sujet corespond EXACTEMENT à ce que je recherchais, alors... je le poursuis.

Mon rack 6u a tendance a ronfler pas mal dès que je mets du gain, et je cherchais donc un moyen d'isoler les chassis métaliques de chacun de mes éléments les uns des autres.

OK au niveau de la glissière avec les Adam Hall Humfree, c'est top le principe, même si ça vieillit super mal, je vais en faire un gros stock.

Par contre, pour isoler proprement les effets/préamp/PA les uns des autres, vous posez quelque chose entre deux ? Normalement, si ils sont bien vissés ils ne sont pas censés se toucher, mais bon l'écart est tellement faible (à moins de laisser 1u d'écart par précaution mais on perd un paquet de place)

Merci pour vos lumières

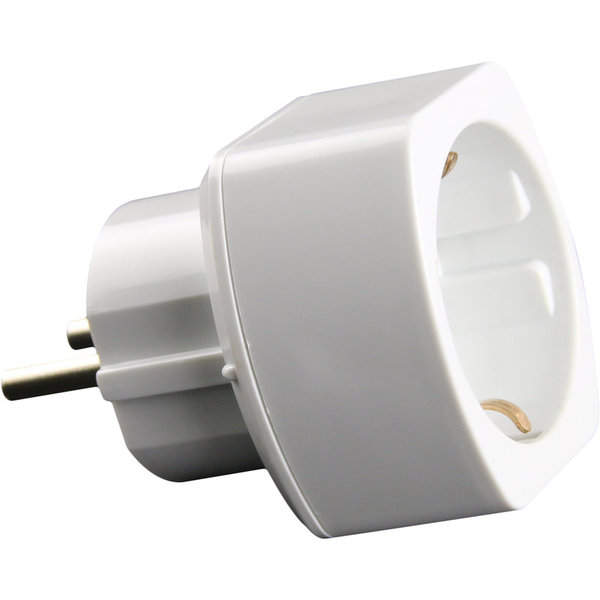

une solution un peu sauvage : utiliser un adaptateur sans terre (ou en la supprimant) sur tous les câbles secteur sauf le premier des éléments. bien visser à la masse du rack tous les éléments et faire les liaisons audio entre les éléments avec des patches dont une seule fiche est reliée au blindage du patch. ça devrait supprimer les boucles de masse...

Merci Oldamp, j'avais vu cette "astuce" concernant les boucles de masse mais n'étant pas très calé en électricité je ne sais pas si c'est dangereux ou pas.

Le problème étant que le tout est alimenté par un Furman PL-8, et donc je n'aurai pas la possibilité de faire cela, hormis trafiquer les câbles moi même en coupant les câbles IEC et sectionnant la masse puis gaine thermo

J'ai pensé à la solution visserie humfree + des tout petits patins antidérapants que l'on peut trouver en magasin de bricolage.. Un aux 4 coins de chaque unité de rack et ça laisse 1 ou 2mm d'espace entre chaque module.

J'espère que c'est suffisant comme espace pour empêcher les châssis métalliques de causer les uns aux autres...

a mon avis non car tu as surement des vis metallique qui vont etre en contact (pour en etre sur un coup de multimetre et tu saurra )

Tiens, bonne idée ça. Merci pour ce tuyau.

Je n'ai pas tellement de réflexes en électronique mais effectivement je vais commencer par faire un test au multimètre tous câbles débranchés pour voir ce qui communique ensemble.

J'ai repéré aussi du scotch électrique isolant au cas où..

Ce que tu peux faire aussi et qui est assez simple, c'est de te faire un cable de patch où la masse ne sera relié que d'un seule côté du patch.
Ensuite tu relies tes éléments normalement en substituant un patch normal par le patch "Ground Lift" jusqu'à ce que tu trouves une amélioration.
Il est possible que tu aies besoin de plusieurs patch de ce type mais c'est très rare que ça soit le cas.

Autres solution: te procurer un Buffer avec transformateur d'isolation, plusieurs marques en font, le mini Buffer Suhr entre autre

Merci Rivera pour ce complément,

En effet, c'est une bonne solution pour en terminer avec le problème. J'ai des fois tendance à être un peu perfectionniste alors je cherche d'abord à bien isoler les chassis mais si ça ne réussit pas c'est probablement ce qu'il y a de mieux.

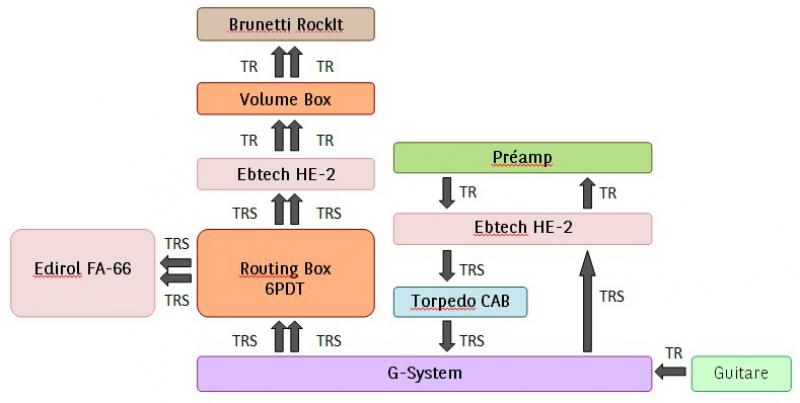

Je viens de schématiser mon rack, et je vais utiliser des Ebtech HE-2 pour limiter ces problèmes de masse ainsi que profiter le plus possible des connexions symétriques :



Le tout monté en Humfree, et en essayant de bien isoler chaque unité... S'il me reste du bruit, je couperai le kiki à la masse là où c'est nécessaire. Mais normalement là il n'y a plus beaucoup d'endroit où des boucles pourraient apparaître.

Wait & see

Salut tout le monde,

Les Adam Hall Humfree sont faits pour des vis M6 alors que celles mon rack SKB sont d'un diamètre un poil inférieur, et ça bloque. Du coup, je vous partage ma technique ;

- De la gaine thermo a peine plus large que le diamètre de votre vis
- 8 rondelles nylon du diamètre de vos vis pour chaque unité



Le principe est simple et est calqué sur les Adam Hall, j'ai passé pas mal de temps à regarder les photos et comprendre le principe :

1. Faire chauffer la gaine thermo sur le pas de vis en laissant 2/3mm du bout de la vis "à nu"
2. Passer une 1ère rondelle
3. Enfiler la vis et sa rondelle dans l'oeillère du preamp/multi/...
4. Caler une 2e rondelle entre la vis et le guide du rack
5. Il n'y a plus qu'à visser, le surplus de gaine thermo s'écrasant entre le guide du rack et la rondelle nylon

Ainsi l'unité en rack n'est plus en contact direct avec la glissière. D'après mon multimètre il n'y a plus de contact entre les chassis des différentes unités.

C'est très basique comme opération et je suis surpris que personne n'en ait parlé jusqu'à présent sur ce topic.

A +

Y'a pas mieux pour avoir des contacts intermittents au bout d'un certain temps...

Peut-être parce que ce n'est pas très "pro" comme solution....
