Fender Blues Junior Head / Tuto conversion tête/Billm mods

Si je devais faire la modif cest ce que je ferai avec peut être en plus le passage en ptp 😉
Bon courage !!!!

Ouais mais en PTP là je me refais un nouvel ampli

tu gagne pas mal de place avec la turret board à l’intérieur et le résultat est quand même franchement plus sympa
Mais bon si tu peux garde la pcb principale

Merci à tous pour vos conseils

J'ai commandé tout ce qu'il faut pour faire une jolie tête tweed

J'ai viré le pcb lampes et les fils nappes
je vais recabler en "PTP"

Sinon Vous utilisez qu'elle section de fil pour le cablage des filaments de chauffage ?

J'ai pris du mono brin 20AWG soit 8/10e ou 0,5mm2
Ça me paraît fin mais selon différents forums ça l'fait
(Notamment d'après un post de Oldamp sur un fofo cousin )

http://www.tube-town.net/ttsto(...).html

hum... je mets du 18AWG jusqu'aux tubes de puissance et ensuite du 20 AWG pour le préamp mais un "solid", pas en multibrins, ça tient mieux en place !

tout refaire un BJ en ptp, bon courage ! t'as trouvé un layout pour ça ?

edit : je pense que tu parles seulement du PCB EL84

Oui moi je refais seulement la partie tubes

Mais il y a bien un layout pour le circuit principal version PTP :

http://el34world.com/Forum/ind(...)845.0

Le gars a juste viré la partie reverb apparemment

Alors la conversion prend forme doucement.
je n'ai pas beaucoup de temps libre donc ; piano, piano

J'ai dégagé cette merde de pcb lampes

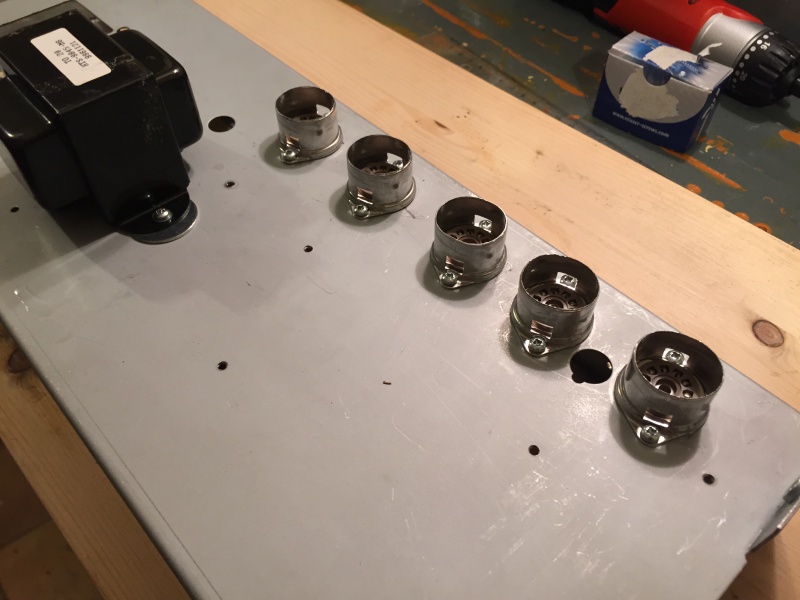

Je l'ai remplacé par des supports classiques.

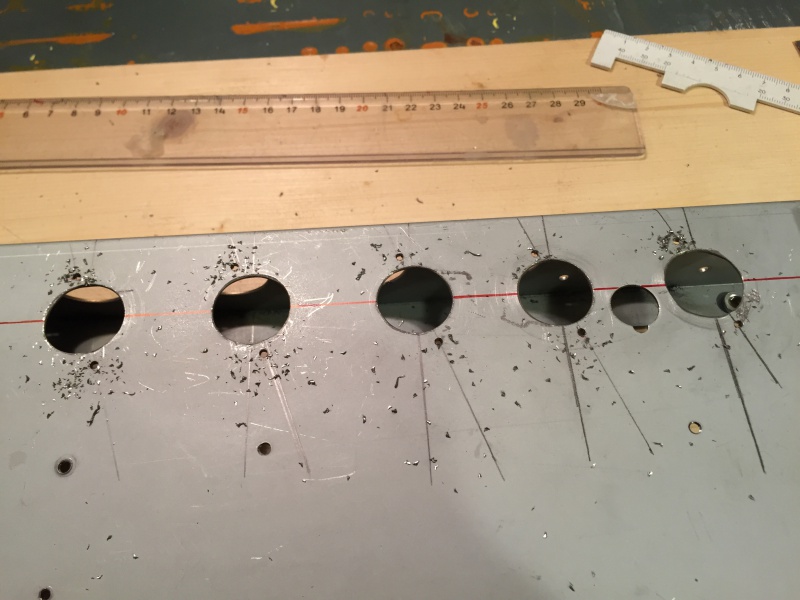

j'ai repercer le châssis pour les supports de lampes et déplacer le transfo de quelques centimètres pour l'éloigner de la V5.
J'ai aussi repercé un nouveau passage pour le cable de la reverb.

Pour tout cela j'ai utilisé un foret étagé, mais la tôle du châssis est une vraie merde à percer
J'en ai un peu chié, sans doute car j'ai utilisé une perceuse pas assez puissante.
Bon après quelques coups de lime et dremel pour ébavurer ça donne ça :

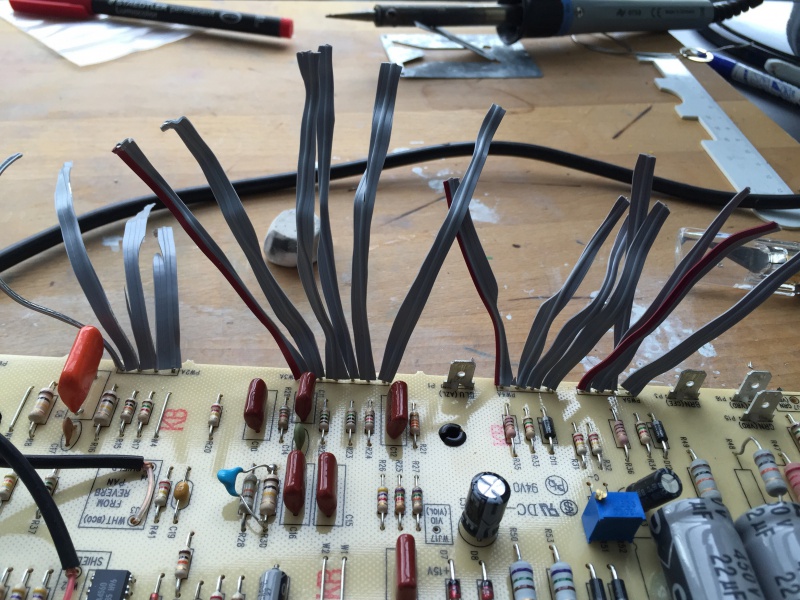

J'ai viré les rubans merdiques.
Sur la photo ils sont découpé car c'est plus simple pour les déssouder
attention en chauffant le pcb de ne pas décoller les pastilles qui sont très très sensibles.

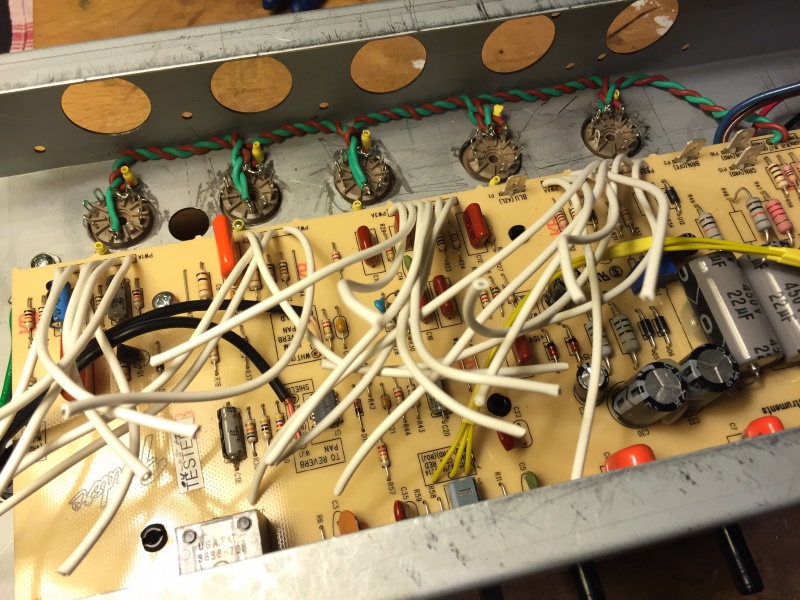

j'ai terminé le câblage du chauffage des lampes


Il me reste encore à câbler les lampes
Et ensuite on passera à la fabrication du caisson:
Tweed et gomme laque ça devrait être pas mal

ça avance bien super dès que tu aura fini je t'enverrai le mien pour conversion
Chouette boulot bonne continuation

Ça se présente bien ! C'est le bon moment pour appliquer quelques mods à moins que ce soit déjà fait. Il me semble que quelques condensateurs ont déjà été remplacés.

Merci les gars

Oui le gars à qui je l'avais acheté avait déjà fait les mod du tone stack, du réglage de bias, et ajouté une capa sur R30 pour régler le problème d'oscillation.

Par contre j'ai ajouté le mod twin stack directement sur le pcb.

Je me suis demandé un moment si je n'allais pas changer les grosses capas de filtrage
mais je ne suis pas sûr que ça en vaille la peine vu que celles d'origine sont nickel
et qu'il ne me semble pas qu'il y ai un gain au niveau du son.

Par contre, c'est chiant l'ancien site de Billm n'est plus en ligne
donc difficile de trouver les nombreux mods en détail

Mais comme dit dans ma signature : le mieux...

pour percer une tôle fine il fait l'appliquer sur un support dur, bloc d'alu ou plus facile à trpouver bois dur ça évitera au foret de coincer.
j'aurai pas le courage de faire ça au mien

Boarf c'est juste quelques trous en plus

une fois que tuas tout démonté bien sûr, j'ai pas encore changé le jack plastique qui tourne

Tiens d'ailleurs en parlant de Jack
Est ce que quelqu'un aurait une adresse pour commander un jack métal pour l'input ?

Ou bien un plan de cablage avec un Jack standard
Car il doit être isolé du châssis

Je vois que ça bosse dur ici, bravo mec

Merci

Bon j'ai fait quelques recherches et je pense avoir trouvé la réponse

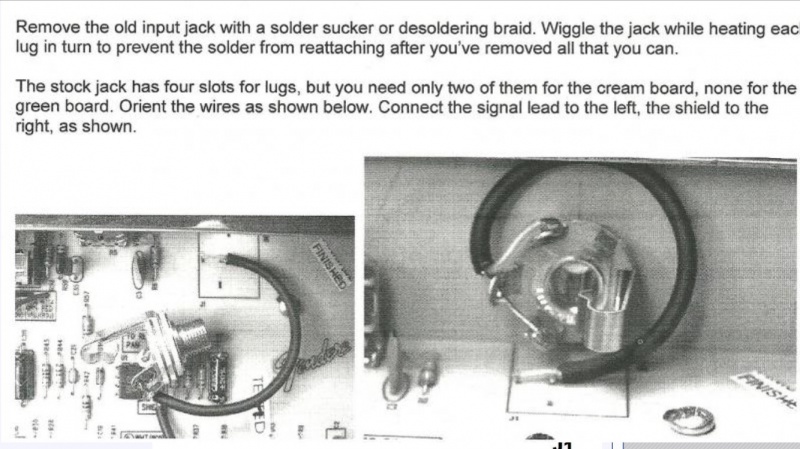

Concernant le changement de jack :



Il faut utiliser un Jack switchcraft 12a :
http://www.tube-town.net/ttsto(...).html

et deux rondelles isolantes spécifiques :
http://www.tube-town.net/ttsto(...).html
