PiPiRoSe
papifedumetal a écrit :
PiPiRoSe a écrit :



en plus de mémoire je me rappelle que tu a un zoli jcm800...



que tu m'as gentiment proposé de modifier.... HERETIQUE!


lol avant de modifié, toi ta la chance de pouvoir essayer des montages de malade juste a coté de chez toi ...
le rêve de pas mal de monde ici
t un des seul qui est de vers chez moi c'est malheureux que tu pointe pas le museau un de c 4
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
papifedumetal
pleures pas PIPIROSE

c'est pas que je veux pas te voir

juste que j'ais un emploi du temps de malade du fait de mon boulot ( du lundi au samedi inclus ,de 8h à souvent 20h30-21h...)

d'ailleurs , c'est souvent la nuit que je répond aux post sur ces forums......

il me reste donc tres peu de temps derriere pour le reste

mais sait on jamais .....un jour peut etre , quand je serai un peu plus calme...
a+
jack_vester
papifedumetal a écrit :

La construction interne est très belle aussi et " bien propre et rangée"

Chapeau bas!

Tout à fait le genre de topic qui te fais rêver et te dire , whaou! Ça a pas l air méga simple, mais pas inaccessible non plus.......peut être un jour,... Je m achèterai un fer à souder ....



Merci Papi!!!!


PiPiRoSe a écrit :


et oui le jack c'est super bien débrouillé


Merci Pipi!!!


wendam59 a écrit :
Bravo Jack, beau projet.

Par curiosité, a combien revient un ampli de ce type, je ne parle bien sur que des pièces et pas du temps passé!



Concrêtement, en comptant absolument tout (turrets, chassis, tubes, fils, transfos, composants, façades, visserie, tolex,...), j'en ai eu pour très cher, ça va très très vite, la note, quand même...
Mais aucune concession n'a été faite ou presque, je n'ai pris que du top en composants, comme en tubes.

Et je suis actuellement sur un nouveau projet!!
Le même préampli, avec un budget raisonnable, qui attaquera un power amp 260C à transistors Peavey! J'ai fait des essais, en branchant la sortie du Send de mon ampli sur le power amp en question, le tout dans un thiele! Et ça ne sonne pas si mal que ça...
Il manque "l'étincelle" du power amp à tube, mais pour du "Budget", croyez moi, ça va sonner!!!
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
PiPiRoSe
oui on arrive vite a 700€ c'est sur
c'est pour ça que je monte des 50w car je trouve que c'est le meilleur rapport qualité prix avec les pièces que j arrive a trouver.
c cool ta attrapé le virus toi aussi jack
je prends toujours vachement de plaisir a voir la façon de bosser des autres
et papi un jour de rtt passe avec ta gratte
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
PiPiRoSe
oui c'est vraiment énorme pour moi aussi jte rassure
surtout que je joue assis devant a moins de 1m
un bon pp d el34 ça tabasse

en ptit ampli je dois avouer que pink taco et le son of yeti ma plaise pas mal aussi sur le papier,
peut être un jour je finirai par en monté un
mais j'ai jamais aimé les kit 18w qu on ma fait monter(kit tad), ça me refroidi un peu ^^
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
jack_vester
Me revoilà, et il y a du changement!!!!
J'ai monté une KT88 à la place de l'EL34 pour passer de 10 à 20W environ.
C'est une Shuguang GEKT88, qui a apparemment une très bonne réputation en HiFi.



J'ai pas trouvé de datasheet, alors j'ai pris celle de JJ:
http://free-hosting.infodiv.co(...).html

L'alim (je dois mettre le schéma à jour en page 1):


Par contre, la tension du chauffage est tombée à 5.9V, c'est un peu limite...

J'ai remplacé le montage avec le 2N3055 par une résistance, car je l'ai monté "en l'air", et il chauffait beaucoup trop à mon goût (je me suis brulé le doigt dessus). Et puis le bias montait peu à peu pendant une dizaine de minutes, le temps que le 2N3055 atteigne sa température "de croisière" (+20mA, quand même). Ca me le faisait aussi avec l'EL34, mais ça se stabilisait beaucoup plus vite...

Les tensions:
Sur l'Anode : 409V
Sur la Grille : 390V
Sur la Cathode : 32V

Le bias est à 112 mA, avec une résistance de cathode mesurée à 283 Ohms.

Je trouve une dissipation de 42 W, pour 46W maxi (Ua+Ug2).
Un peu chaud, peut-être... mais ça sonne trop bien!!

Pas pu tester à fort volume, pour l'instant!!
Mais ça sonne plus clair et "présent" que l'EL34, je trouve.
En tout cas, la différence est là, au niveau du voicing général de l'ampli.
Ca me rappelle le son d'une 6L6GC que j'avais montée.

J'essaierais de faire quelques petits samples avec la KT88 d'ici peu!
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
oldamp
bah ! 6.3V + - 10% c'est encore dans les clous ! la KT88 demande théoriquement 1.6A et + les 1.2A des 12A-7 ça doit aller, le PWT G5 est censé fournir 3.3A... tes relais bouffent beaucouop ?
jack_vester
oldamp a écrit :
bah ! 6.3V + - 10% c'est encore dans les clous ! la KT88 demande théoriquement 1.6A et + les 1.2A des 12A-7 ça doit aller, le PWT G5 est censé fournir 3.3A... tes relais bouffent beaucouop ?


Oui, c'est ce que je me dis, 5.9V, c'est limite... mais ça va, en effet, c'est dans les clous.
Il faut que je vérifie la tension du secteur, surtout.
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
oldamp
éventuellement et si tu as ça sous la main, tu pourrais insérer une 0.1R en série avec le 6.3V qui va à la KT pour mesurer son courant de chauffage réel ! 1.6 A c'est la théorie pour les anciennes KT. ça ne veut pas dire que la Shuguang soit pareille...

les transfos G5 de tubetown sont beaux et semblent bien costauds... ça chauffe un peu avec ta KT ? tu sors combien de W sinus sur charge fictive ?
jack_vester
oldamp a écrit :
éventuellement et si tu as ça sous la main, tu pourrais insérer une 0.1R en série avec le 6.3V qui va à la KT pour mesurer son courant de chauffage réel ! 1.6 A c'est la théorie pour les anciennes KT. ça ne veut pas dire que la Shuguang soit pareille...

les transfos G5 de tubetown sont beaux et semblent bien costauds... ça chauffe un peu avec ta KT ? tu sors combien de W sinus sur charge fictive ?


Alors, je n'ai pas la 0.1R, qu'il faut, et en 1R, je n'ai que du 2W... Qui ne va pas tenir longtemps, mais je pourrais tester, au pire, elle cramera, et j'aurais peut-être le temps de contrôler avant...
Concernant les relais, ils consomment 30mA chacun, il y en a 3 mais lorsque je suis en Clean, aucun n'est activé, et je suis toujours à la même tension sur le chauffage...

En effet, la Shuguang GEKT88 est, comme son nom l'indique, une ré-édition de la KT88 de General Electric, dont la datasheet donnait 1.8A pour le 6.3V.

Les transfos G5 sont en effet une très bonne affaire, fabriqués en Italie par ImadOut.
Le PT ne chauffe pas, non, sur l'essai de 30 minutes que j'ai fait mais je n'ai pas pu tester longuement... (Travaux maison en ce moment...)

Pour les mesures, je ne me suis pas encore payé le GBF et l'oscillo qui va bien, j'arpente leboncoin régulièrement à la recherche d'une bonne affaire dans ma région, mais c'est pas courant... Donc je ne sais pas combien de W je sors, hormis par mon calcul sur la droite de charge... Mais entre la théorie et la vraie vie, il y a souvent un gouffre!
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
relayer69
jack_vester a écrit :

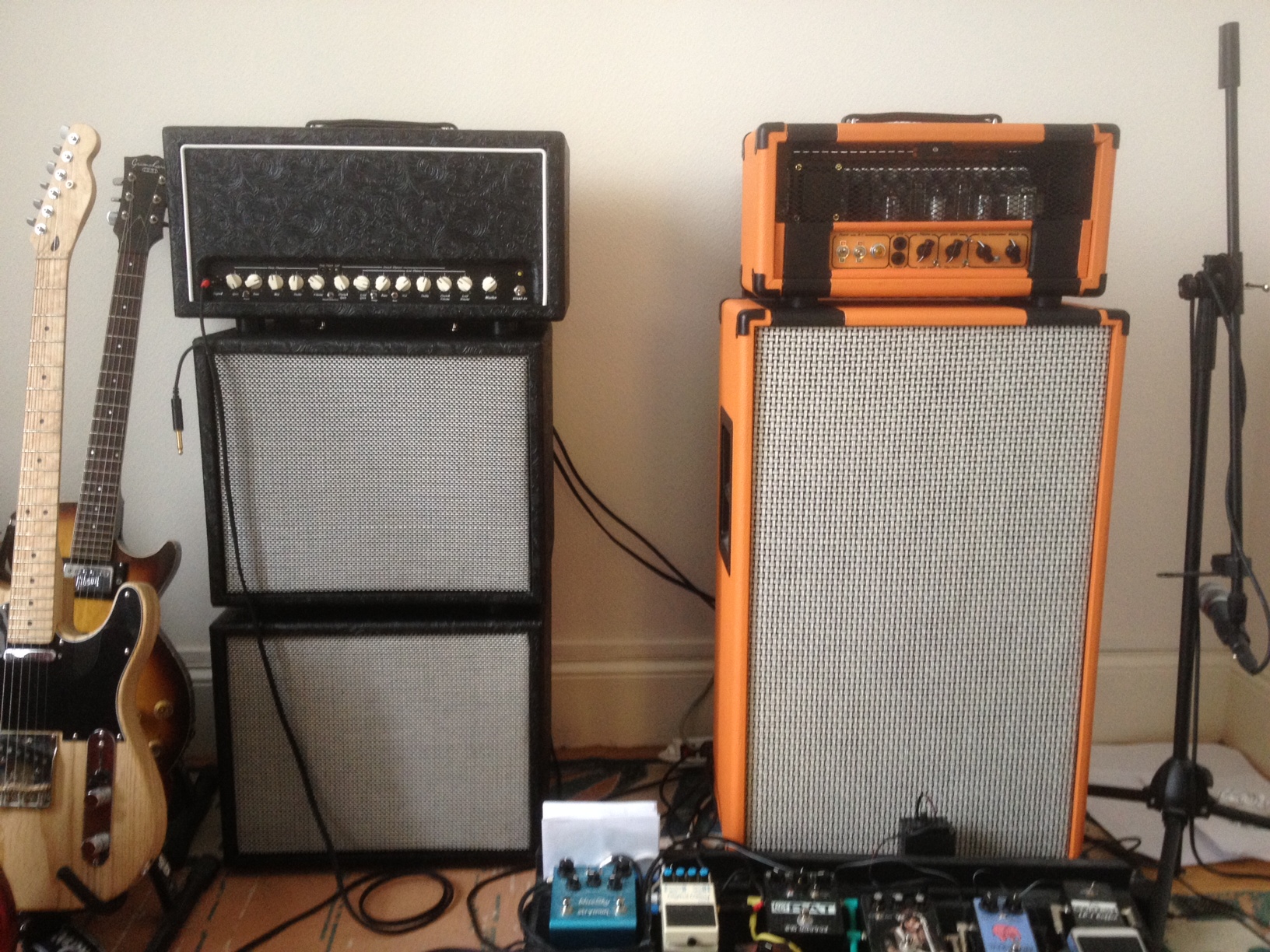

Ca y est, le stack est fini!!!
Avec ses deux TL806, un monté en EVM12L et l'autre avec un Blue Celestion.

Du coup, j'ai monté un V30 dans le baffles Orange à la place du Blue, que je voulais garder, vu que le stack Orange est en vente...



J'ai fait des essais, en stéréo, et c'est le top!
Pour la stéréo, j'ai cablé comme ça:
Preamp Bogner -> DD6 => Strymon Bluesky => Jamman Stéréo => PowerAmp Bogner + PowerAmp Orange.

Le delay fait un effet "Ping Pong" gauche-droite, c'est vraiment pas mal. Et le Shimmer de la Bluesky prends de la dimension!


Très beau projet...
Ouais en stéréo ça doit être quelque chose.
10:15 guitars user: SS1 superstrat HSS/SS2 superstrat HH/edgecaster SSS
Lao Tseu
Salut!

Je viens de découvrir ton projet et ton ampli, y'a pas à dire ça déboite bien !
