Démontage ?

brother9
Salut

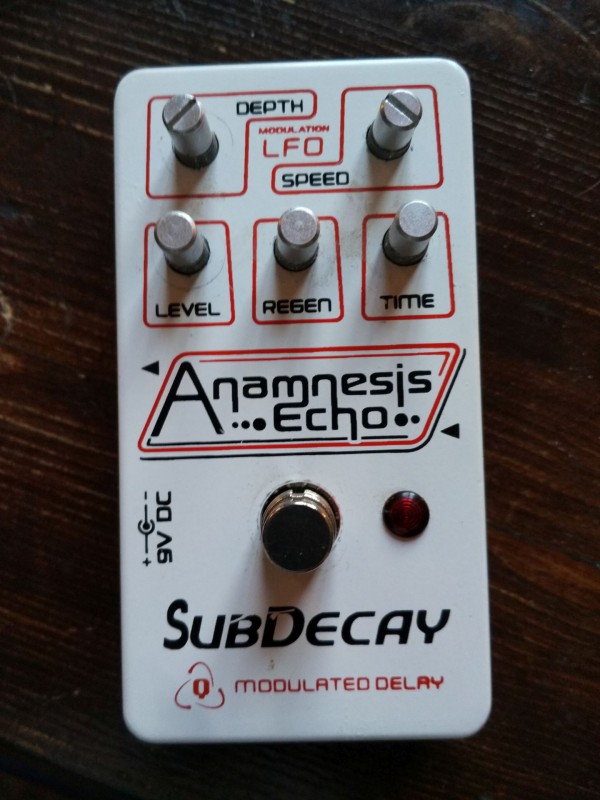

J'ai un faux contact sur l'entrée alim de ce Subdecay Anamnesis Echo. Je veux ouvrir pour voir si je peux réparer mais ayant enlevé tous les écrous des entrées, potards et switch, le PCB ne veut pas venir et a l'air fixé en dessous, donc je ne peux pas atteindre la prise alim. L"option pied de biche m'est venue à l'esprit mais curieusement j'ai un doute pour l'après
Quelqu'un saurait comment ouvrir ce genre de pédale ?
Merci d'avance.




Boba7
  • #2
  • Publié par
    Boba7
    le 31 Mar 17, 17:15
Hmmm je dirais de la patience, pousse les jacks et tire doucement. Je pense pas qu'il y ait quoi que ce soit qui l'attache au boîtier.

Si t'y arrives tu prendrais quelques photos ? Suis assez curieux de voir la tête du circuit...
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
pask30620
Curieux en effet.

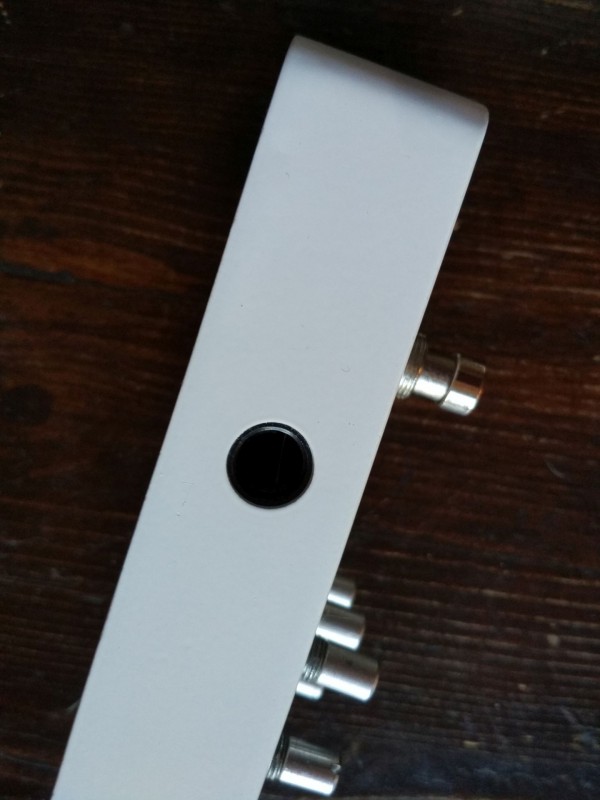

J'imagine que tu l'as fait mais en poussant légèrement sur les potars ca ne vient pas ? Sur une des photos on a l'impression qu'une des prises jack mord dans son orifice. Tu as essayé en écartant légèrement les bords de la pédale (côté largeur) on en repoussant un peu la prise jack vers l'intérieur ? Sinon il reste le cache de la LED, tu as essayé de le retirer ?

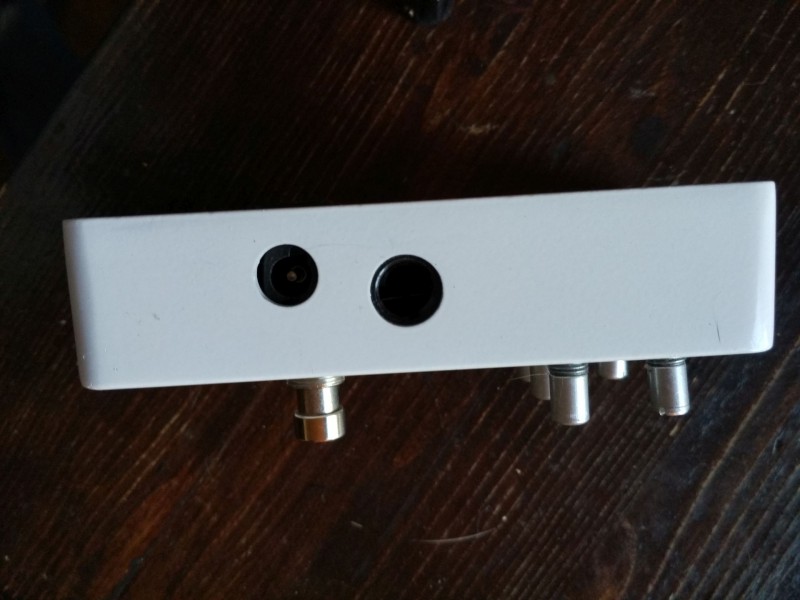

Edit : en regardant à nouveau les photos, sur la 1ere, la prise jack du haut semble vraiment rentrer dans son orifice. Je pense que c'est ca qui bloque mais c'est difficile à juger sur photo.
brother9
Oui bien sûr pour les tofs. Mais il y a un petit ressort qu'on aperçoit sur la première photo en haut à gauche de l'entrée jack, je me demande si ça ne l’empêche pas de sortir. Je vais essayer en poussant bien les prises jacks...
brother9
Bon ok merci les gars, il fallait pousser correctement les prises jacks. Compliqué ce truc, c'est pas un overdrive Lovepedal...

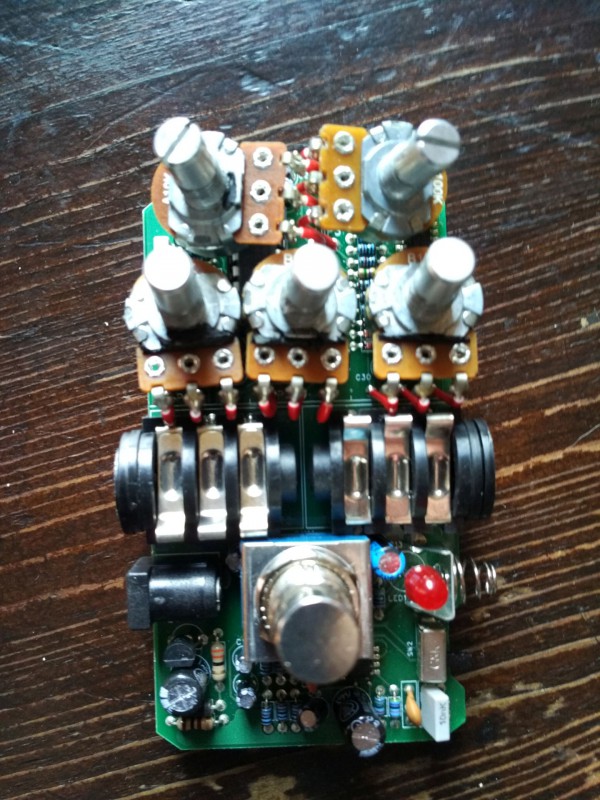

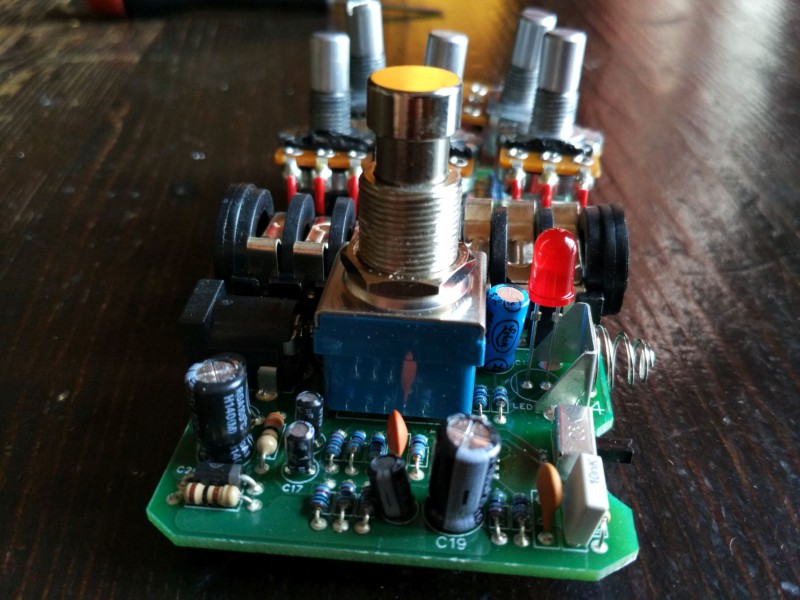

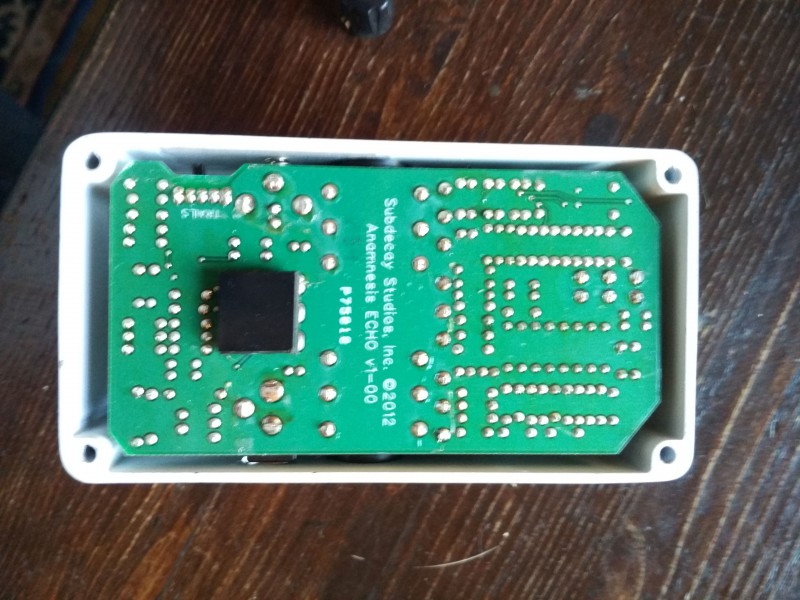

Profitez-en pendant qu'elle est ouverte si vous voulez une photo d'un endroit en particulier, perso je n'y connais pas grand chose. Le faux contact d'ailleurs je ne vois pas trop ce que je peux y faire...




brother9

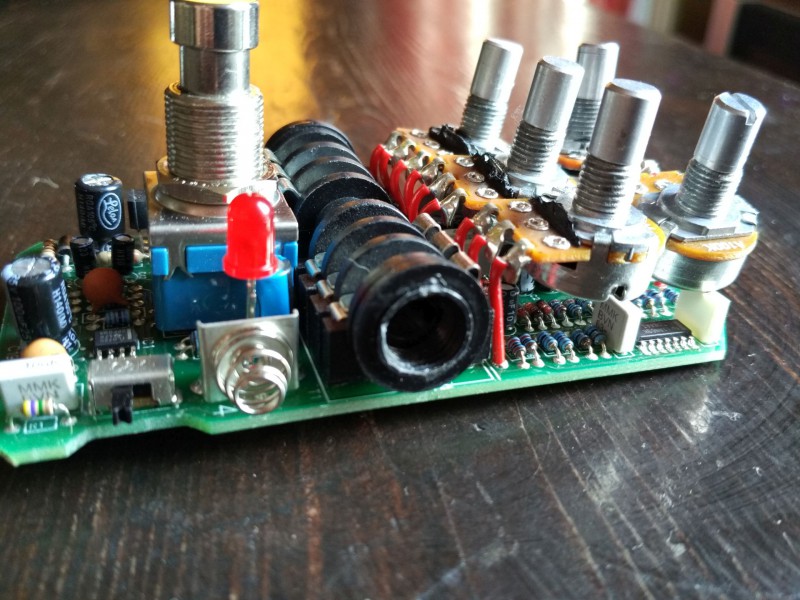

D'ailleurs pardon si je dis une connerie, le ressort qu'on voit à droite sur la dernière photo est juste appuyé sur le boitier, ce ne serait pas pour faire masse ? Au cas où je la branche hors du boitier...
Boba7
  • #7
  • Publié par
    Boba7
    le 31 Mar 17, 18:23
Super !

Peut-être que tu devrais juste changer le jack dc, tu peux en commander sur musikding facilement. Si ça se trouve il a pris un coup, une des pattes ne tient plus bien, quelque chose comme ça.

Le ressort c'est certainement pour faire masse avec le boîtier.

Et merci pour les photos ! C'est une marque que j'aime beaucoup Subdecay, ça fait plaisir de voir leurs circuits, composants et soudures!
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
pask30620

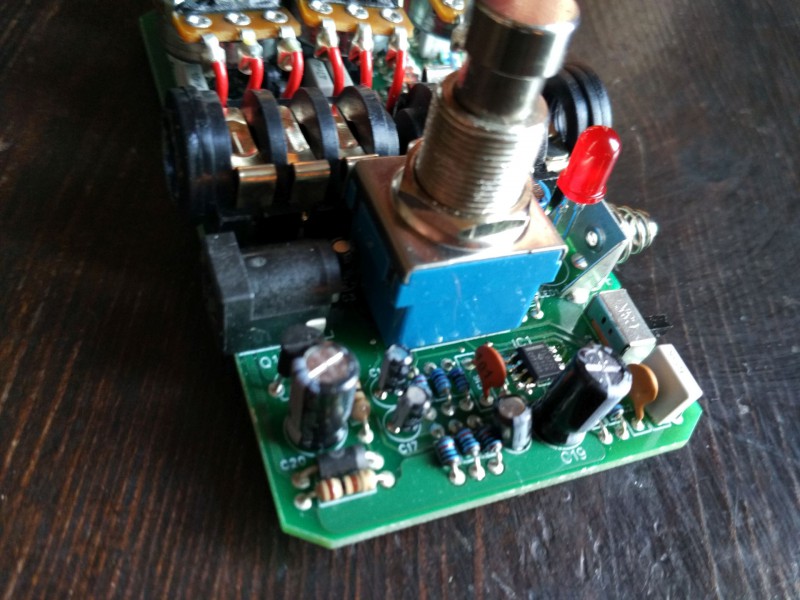

Cool pour le démontage. Pour le ressort je me suis dit la même chose concernant la masse mais je ne suis pas assez calé en électronique pour pouvoir l'affirmer. Sinon, le problème ne proviendrait-il pas de ton alimentation. Tu as essayé en la changeant ? Sur les photos on ne voit pas bien. Sur la 1ere on pourrait penser que ça a un peu chauffé au regard de la couleur un peu marron au niveau des soudures de l'alimentation mais on retrouve cette couleur à d'autres endroits. Par contre cela semble assez facilement des-soudable pour être remplacé.
PiPiRoSe
avant d acheter essaye simplement de reprendre ces 3 soudures ca ne m etonerai pas que ca remarche normalement
a essayer
sinon le jack dc 9v a l air normal donc tu vas trouver ça facilement .
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
brother9
Désolé j'ai dû me barrer hier soir. J'ai essayé ce matin la pédale démontée en appuyant le ressort sur une autre pédale pour la masse, ça marchait impec, j'ai trituré le plug d'alimentation et il n'y avait plus de faux contact. J'ai remonté le pédale et ça fonctionne nickel. Va comprendre...
En tout cas il est top cet echo, ça m'a fait plaisir de voir comment il est foutu
Et merci à vous tous
