Probleme Diy fuzz face bc109c

  • Publié dans effets
Auteur Message
baptd
Inscrit le: 20 May 17
Localisation: France

Bonjour à tous,
je viens de me lancer dans le montage d'une fuzz face SI sur base de bc109.
j'ai monté mes composant mais il semble que j'ai fait une erreur de routage car quand aucun son de sort une fois la carte alimentée.
Mais une léger son sort si la carte n'est pas alimentée, mais vraiment léger en clean...
merci de votre aide

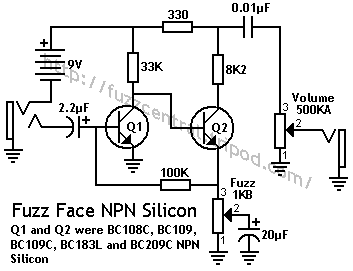

schéma
[/img]

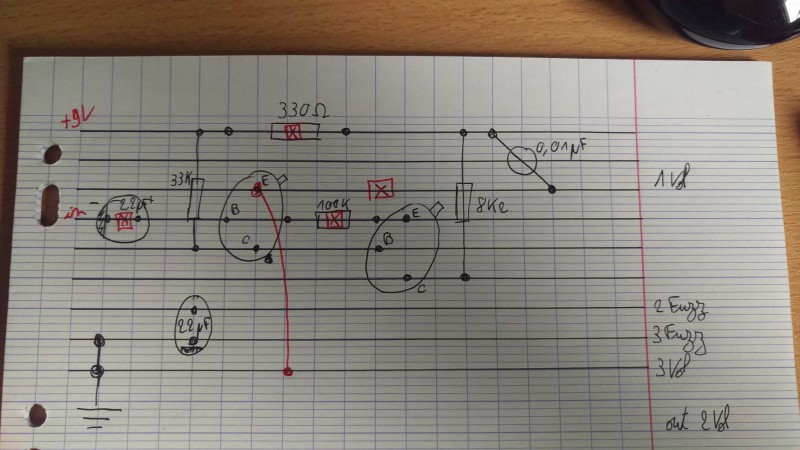

routage
Haut
Evaluer ce post : 0
PiPiRoSe
Custom Ultra utilisateur


Inscrit le: 14 Mar 04
Localisation: cote basque

salut , pourquoi pas être parti sur un kit ?
sinon a défaut pourquoi pas un layout éprouvé pour t éviter la aussi des erreurs ?
si tu t accroche tu la fera marcher et tu aura appris sans doute quelque-chose
met des photo du montage pour voir

_________________
mon clone de fortin cali mod :
http://www.youtube.com/watch?v=FhaxfEzN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/albums/q795/pipirose/clonebrowneyefriedma[...].jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?v=dmJmTt81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?v=lik9_CetgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Haut
Evaluer ce post : 0
baptd
Inscrit le: 20 May 17
Localisation: France

FF si




Oui j'aurais pu partir sur un kit mais j'avais la plupart des composants.

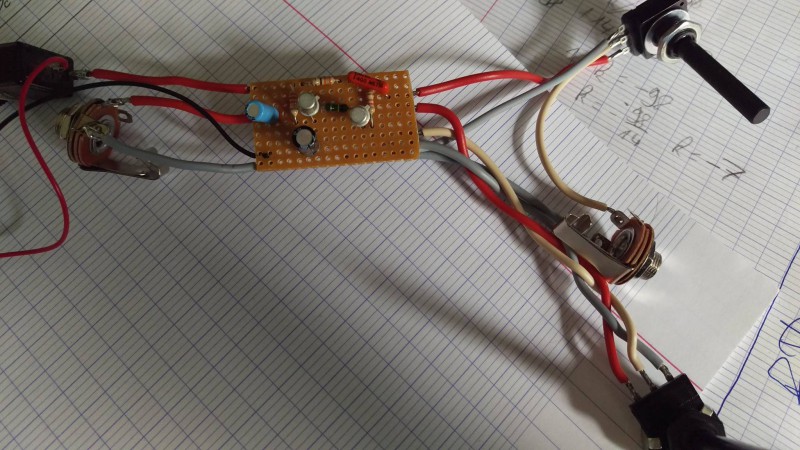

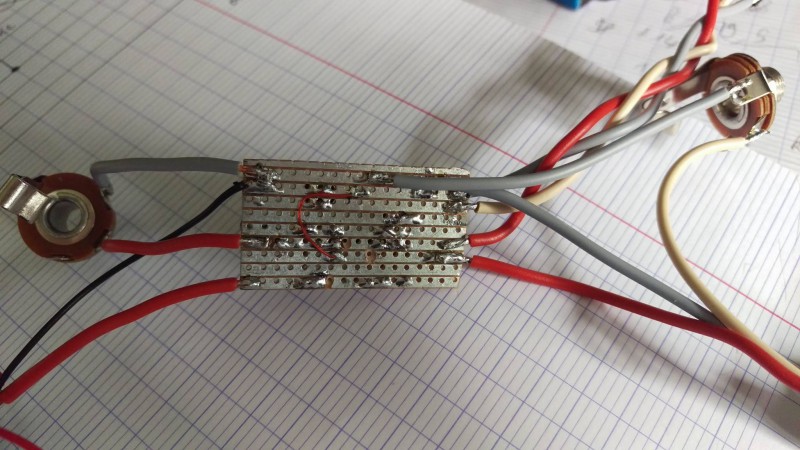

Voici les photos du montage.. c'est pas super propre mais j'arrangerais tout sa une fois que sa fonctionnera et je me ferrais un petit boitier
Haut
Evaluer ce post : 0
coxy-ben
Custom Top utilisateur


Inscrit le: 28 Feb 09
Localisation: 08 Ardennes

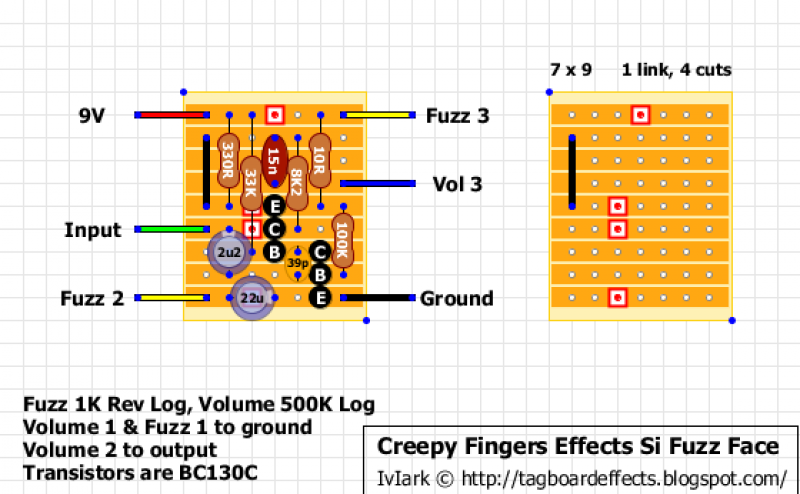

schéma testé et approuvé ! :


_________________
c'est l'jeu ma pauv' Lucette !


doc loco :
Bon, je suis un gros con. Une tanche. Un abruti. Un neuneu. Un Justin Bieber.
... non, quand meme pas Justin
... mais comment j'ai fait pour passer à côté d'Orange toutes ces années ???
Haut
Evaluer ce post : 0
baptd
Inscrit le: 20 May 17
Localisation: France

Bonjour,
j'ai reproduit ce schéma de routage mais toujours rien en sortit et après passage a l'oscillo, je vois bien mon signal écrêté au niveau de q1 mais il semblerait que l'étage de sortie avec q2 fonctionne mal car mon signal de sortie de dépasse pas 10 a 20 mv...
