Réalisation de Biloute
*****************************


Niveau de difficulté: MOYEN

Je voulais créer un combo amplifié sans preamp pour pouvoir y mettre ce qu'on veut
Au depart je l'avais prevu pour mon Vamp et au final il va amplifier mon Spitfire (preamp à lampe)

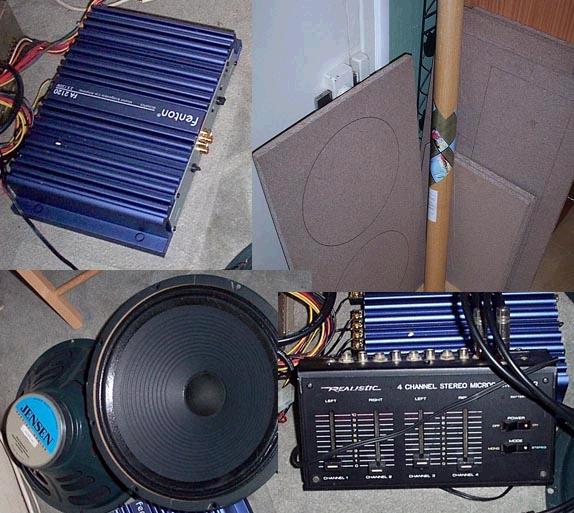

Les fournitures:

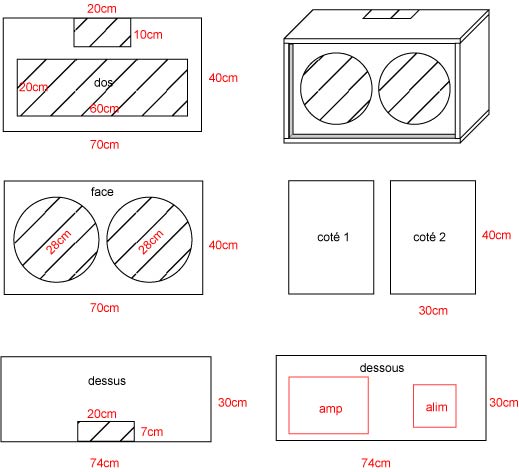

- 6 planches d'aglo découpées chez casto (20mm d'epaisseur) en 2x(70x40), 2x(74x30) et 2x(30x40) : 12€
- 8 équerres à 4 vis : environ 10€
- 4 roulettes solides : 8€
- une alimentation de PC recuperé dans une epave 0€
- un ampli pour auto radio de marque Fenton 2x120W, 4ohm en promo à 59€
- de la peinture noire en bombe, du tissus argenté, de la corde à linge en plastique... 8€ + 4€ + 1€
- une petite console pour les entrées (peut se remplacer par de simples prises jack 6.5) 15€
- 2 HP 12" Jensen recuperés dans un caisson Behringer, je n'ai aucune idée du prix des HP...



La construction:

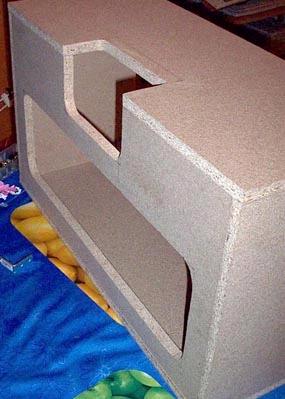

Assez simple, il suffit de monter le caisson avec les equerres, installer les hp sur la face avant
à l'arriere j'ai effectué des decoupes pour avoir acces à l'interieur et pour installer la console,
le cablage est aussi simple, la console va aux 2 entrées de l'ampli (Left/Right) qui sort sur les 2
HP... l'ampli et la console sont alimentés en 12V par l'alim de PC (AT avec un switch on/off)

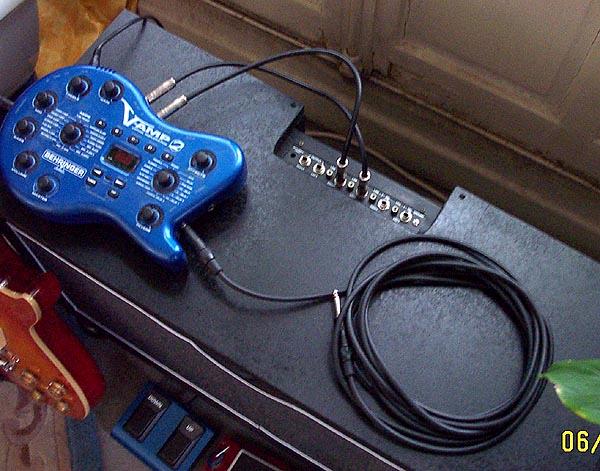

L'ensemble fini:

Les finitions terminées, l'ensemble a de la gueule
Faut pas y regarder de trop pret mais c'est pas desagreable...
L'ampli en lui meme semble TRES puissant, suffisament pour ne pas pouvoir
etre poussé n'importe ou... Il faudrait maintenant le tester en studio !
Les sons du Vamp sont bien retransmit, sans l'effet de compression et d'ecrasement
des baffles de chaines hifi (trop gave/aigu sans peche dans les medium)
la dynamique ressort bien (à tester avec un vrai preamp...)




Bilan:

Les +
+ Le prix
+ La puissance
+ Facile à monter
+ La polyvalence
+ Le poid (moins lourd qu'un combo 2x12)

Les -
- Pas de lampe
- Nessessite un preamp
- L'encombrement (normal pour un 2x12)
Haut
johor
Custom Top utilisateur

Inscrit le: 24 Jan 04
Localisation: Saint Rémy-lès-Chevreuse

Ben kan on compare les petits chiffres marqué avant les "€" et le résultat, on se dit que c'est bien de se retrousser les manches ! Bon boulot

_________________
ERIMETETEKE
http://yelims.free.fr/Banane/Banane08.gif
Haut
sharkshred
Special Ultra utilisateur

Inscrit le: 20 Jan 04
Localisation: Melun (77, France)

super boulot, et un sample c'est possible? pour ce rendre compte des capacite de la bete.
Haut
archtop
Custom Cool utilisateur


Inscrit le: 01 Nov 02
Localisation: Vence

L'idée m'est apparue sympa, et je pensais appliquer ce principe a mes attributs (musiquaux...) à savoir un Pandora PX3 et un ampli auto Pioneer 2x30W qui prenait gentiment la poussière.

J'ai fait un montage de principe, avec une alim universelle 500mA, et un HP 6,5".

Plusieurs problèmes.

Tout d'abord un ronflement, sans doute issu de mon alim bas de gamme.

Ensuite, dès que je pousse le volume, le son coupe. Un ampère-mètre monté en ligne d'alim de l'ampli montre une coupure au alentours de 500mA. J'ignore si cela provient de l'alim, de l'ampli ou de HP, ça m'étonnerait quand même pour ce dernier.

Des idées sur la cause ?
Haut
archtop
Custom Cool utilisateur


Inscrit le: 01 Nov 02
Localisation: Vence

Trouvé, c'est l'alim.

J'ai essayé une 800mA qui repoussait les limites de la coupure, j'ai finalement déplacé tout le bitza sous le capot de la twingo direct branché sur la batterie et no problem ! . En plus, fini la ronflette.

Donc, soit je mets une alim de PC, mais c'est gros et je pensais faire une enceinte compacte en cube de 30x30cm avec des HP de 10" sur deux faces adjacentes.

Reste la possibilté d'une batterie de moto qui permettrait en plus de jouer en extérieur total, style je fais ma rave métal pour les écureuils

Bon, je travaille le concept et je vous copie à l'occase...
Haut
EroWheel
Custom Cool utilisateur

Inscrit le: 07 Mar 04
Localisation: Port-Cartier (Québec)

J'aimerais avoir plus d'info sur l'électronique... parce que j'ai vraiment l'intention de men faire un pour un valvetronix ...

_________________
I don't need another kind of green ....
Haut
maxsauzaie
Custom Cool utilisateur

Inscrit le: 02 Nov 03
Localisation: France

jaimerai connaitre l'interet davoir un ampli stereo alors qu'un gratte est mono ?
Haut
Redac Bricolo
Inscrit le: 11 Mar 04
Localisation: France

maxsauzaie a écrit :
jaimerai connaitre l'interet davoir un ampli stereo alors qu'un gratte est mono ?


Le signal issu de ta gratte est peut-être mono mais des préamplis à modélisations comme le POD oue le Vamp ont une sortie stéréo.
En l'occurence, avoir un caisson stéréo donne une meilleur diffusion, particulièrement avec des moteurs d'effet stéréo.
Haut
maxsauzaie
Custom Cool utilisateur

Inscrit le: 02 Nov 03
Localisation: France

ahh ok j'ai resolu un mystere
sinon j'aimerai savoir si ca change bcp de mettre un vrai bois massif plutot que de l'aglomeré, car sur les enceintes de chaine hifi cela influe enormement sur le son (bon bien sur un bois precieux ca coute cher) mais jaimerai savoir si c utile ? et quels type de bois justemnet utilisent les constructeur en general ? si c agglo ou pas
Haut
Darklight
Special Ultra utilisateur


Inscrit le: 24 Oct 03
Localisation: Rennes

.
