› Fabrication d'une baffle 2x12"

Fabrication d'une baffle 2x12"

Aller à la page: 1 ...
Auteur Message
Redac Bricolo
Inscrit le: 11 Mar 04
Localisation: France

Niveau de difficulté: MOYEN

On va se faire un baffle 2x12 à pas cher, un truc pas trop lourd non plus, bref du pratique pour les répèts
C'est un 2x12 vertical histoire de pas avoir le son dans les pieds.

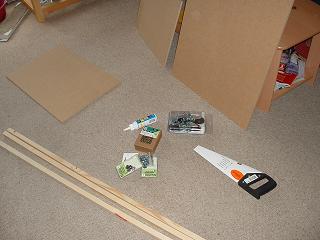

Les fournitures:

- Les planches de MDF (j'ai pris du 10mm, on peut prendre plus mais ça pèse!)
- Des tasseaux pour l'armature
- Des vis à bois, beaucoup de vis
- De la colle à bois
- Des poignées encastrables ou des poignées standarts (moins esthétiques et risque de vibrations parasites)
- Des angles métal ou plastique
- Une plaque pour les branchements à l'arrière
- Du revêtement (tolex ou autre, perso j'ai pas encore trouvé)
- Des roulettes costauds
- Des HPs 12" guitare
- 2 jacks femelle Mono 6,35mm
- Eventuellement un inverseur bipolaire pour un switch mono/stéréo
- Du câble
Au niveau outillage: scie égoine, scie sauteuse, pistolet à colle.



La construction:

les dimensions du caisson sont les suivantes:
40 de pronfondeur
82 de haut
57 de large

Je n'ai pas les cotes pour les HPs, j'ai poser le HP à l'envers sur la plaque, tracer le contours au crayon, puis tracer un cercle plus petit d'environ 1,5 à 2 cm et j'ai découpé ce "petit" cercle.

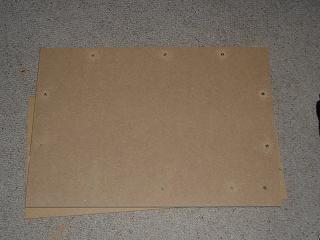

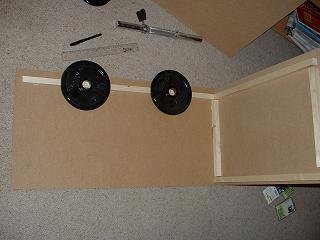

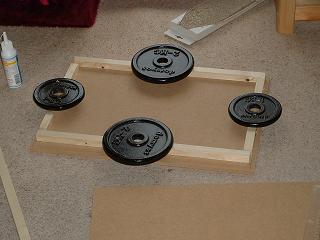

J'ai commencé par coller tous les tasseaux sur les panneaux:




Note: des serre-joints peuvent être bien utiles


Les tasseaux sont également vissés, une fois que la colle à bien pris (30 minutes environ, aussitôt si vous maintenez fermement les tasseaux pendant le perçage avec les serre-joints)

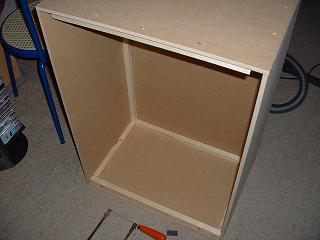

Une fois l'ensemble des tasseaux collés et vissés, on peut passer à l'assemblage du caisson. Personnelement, j'ai reculé la face avant (qui soutiendra les HPs) de 3 cm pour une futur grille de protection.
Pensez bien à tout prépercer pour ne rien éclater et prévoyez l'encastrement des vis dans les panneaux pour un résultat plus propre (il suffit de donner un ptit coup de perceuse avec un forêt du diamètre de la tête de la vis):

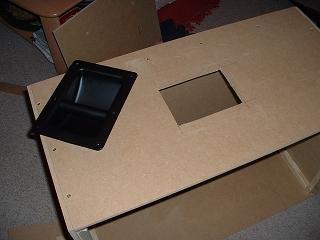

Reste les poignées encastrables et la plaque arrière:

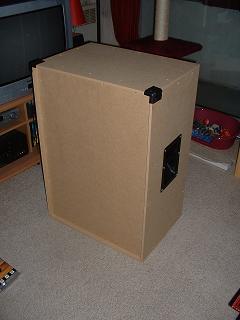

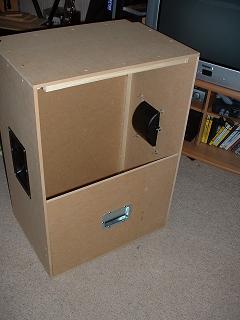

Voilà, ça avance (sur la photo les 2 coins sont juste poser pour le style):

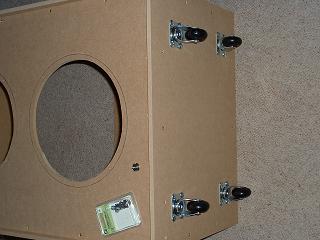

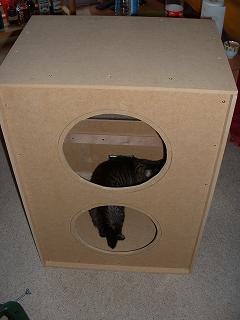

Hop on fixe solidement les roulettes (vis écrou) et on découpe les 2 trous pour les Hps à la scie sauteuse (les HPs seront fixés avec des écrous à griffe)

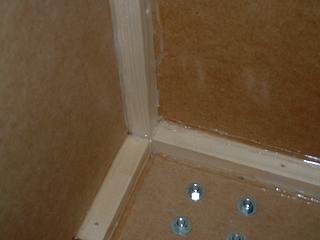

Maintenant on va rendre le caisson bien hermétique au pistolet à colle (ce truc est vraiment trop pratique dans tous les domaines!!!):

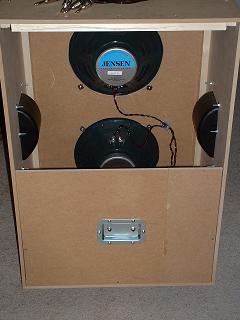

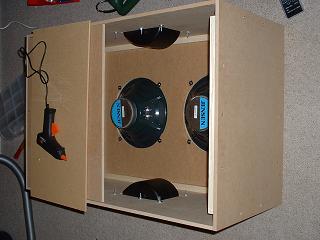

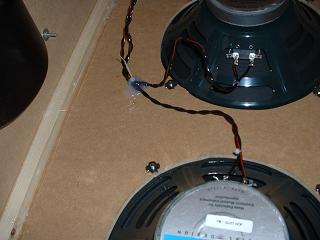

Il ne reste plus qu'à fixer solidement les HPs et les connecter aux jacks d'entrée:

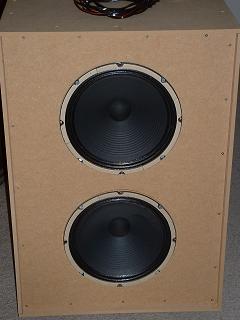

Malgré l'absence des coins et du revêtement, je trouve que le caisson a une belle allure....c'est bien beau tout ça mais faut le faire sonner maintenant...la bonne surprise, je ne le trouve pas résonnant (rappel c'est un open back). Par contre, il faudrait idéalement y mettre des HPs de la qualité de mon 4x12 (des Célestion Vintage 30)

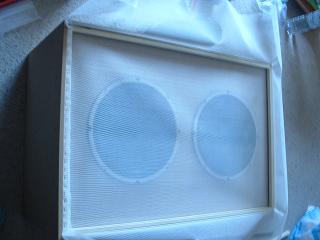

Pose de la grille:



Des tasseaux et du grillage de jardin plastique blanc!
Pas cher comparé au matériaux spécialisés pour enceintes qui sont souvent à plus de 20E le m².

1ère étape, la constitution du cadre:


Ensuite pour fixer la grillae au support, l'astuce consiste à tout positionner à l'envers dans la baffle de manière à tout maintenir et pouvoir agrafer le grillage tranquille!



Une fois tout bien agrafé, découpez les excédents au cutter en prenant soin de ne pas entamer la partie qui nous intéresse.

Voilà, il manque un coup de peinture noir, on pourrait même mettre un cache pour faire un logo à la biloute

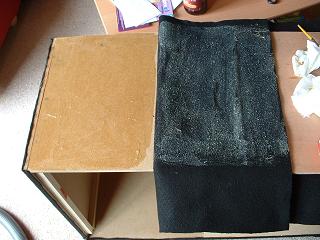

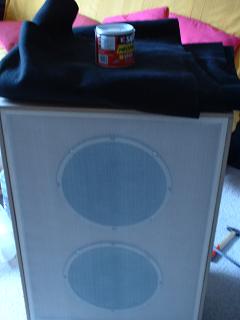

On voit le revêtement en feutre noir et la colle néoprène qui attendent pour la prochaine étape.

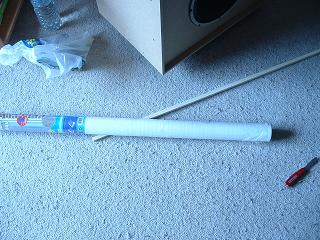

La pose du revêtement, c'est assez pénible
Le mieux est de coller des formes grossières et d'ensuite supprimer l'excédent.

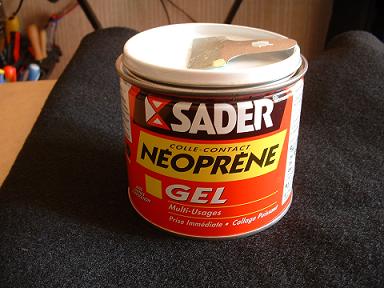

Pour la colle j'ai pris un pot de néoprène en gel à prise instantanée:



Il suffit de l'appliquer en fine couche sur chaque partie à coller, attendre 5/10 minutes que la colle n'attache plus au doigt et bien plaquer le revêtement (il ne faut pas se rater, la prise est immédiate).

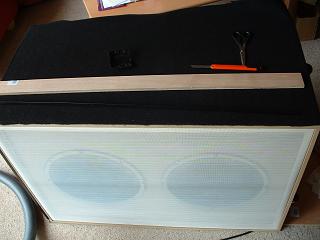

Hop on commence à coller le revêtement et à couper:



Ca commence à prendre forme, j'ai mis en façade et sur le dessus des baguettes en plastique noir pour masquer les jointures du revêtement.

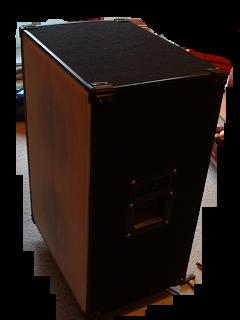

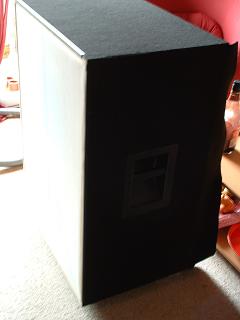

L'ensemble fini:



Le pot de néoprène a été à peine suffisant et un tout petit bout de feutre n'est pas collé à l'arrière faute de colle.

Bilan:

Les +
- Ben c'est vraiment pas cher!!!!
- Ca sonne!!

Les -
- Il faudrait de meilleurs HPs
- Mine de rien, ça prend un certain temps à tout monter
Haut
lil-boy
Custom Supra utilisateur

Inscrit le: 11 Feb 04
Localisation: Strasbourg

Beau boulot

J'adore.. Cependant, j'ai quelques questions

Tout d'abord, ou trouve t on les HPs.. ca tombe pas du ciel et je me vois mal cambrioler la voiture a mon pere

Ensuite, pourrais tu un peu plus détailler la "connection aux jacks d'entré" qui parait si anodine pour toi, mais qui peut etre difficile pour les gens comme moi

Derniere question, peut-on brancher ce monstre sur un Fender 30 Watt par exemple afin de le "booster" (a ce niveau la, ce n'est plus du boostage )

Merci d'avance et encore merci pour ce forum
Haut
10:15
Vintage Ultra utilisateur

Cet utilisateur est un luthier

Inscrit le: 15 Aug 03
Localisation: 94

Les HP ça se trouve sur les annonces !
J'ai une paire de Celestion G12T 75W (pas de la merde)
à 100€ AVEC le caisson à vendre depuis 2 semaines...
Apres y en a qui pleurent parcequ'ils trouvent pas de HPs !
Haut
lil-boy
Custom Supra utilisateur

Inscrit le: 11 Feb 04
Localisation: Strasbourg

Oki lol, de toute facon, c'est pas pour maintenant, je suis a sec et je pense pas que ma mere voudra m'aavncer tant que ca

Mais sinon, y a des magasins spécialisés?

Et pour mes autres question???

Merci
Haut
VAiHalen
Vintage Ultra utilisateur

Inscrit le: 15 Oct 03
Localisation: Paris

cher gillou aussi.

bon boulot tonio
Haut
MisterZou
Vintage Top utilisateur

Inscrit le: 10 Nov 03
Localisation: Limelette (Belgique)

ouais c'est du beau boulot

_________________
Admettre l'existence de l'insconscient, est-ce rendre vain tout effort de lucidité à l'égard de soi-même ?

Membre des Lag User's Club et Peavey User's Club
Haut
Antoine
Vintage Méga utilisateur

Inscrit le: 06 Aug 03
Localisation: Rennes - Langan

J'ai aussi 2 HPs 12" Jensen Chicago 70 8 Ohms

75E les 2

_________________
http://antoine-guitariste.com/
Haut
johor
Custom Top utilisateur

Inscrit le: 24 Jan 04
Localisation: Saint Rémy-lès-Chevreuse

Biloute a écrit :
Les HP ça se trouve sur les annonces !
J'ai une paire de Celestion G12T 75W (pas de la merde)
à 100€ AVEC le caisson à vendre depuis 2 semaines...
Apres y en a qui pleurent parcequ'ils trouvent pas de HPs !


Sa sachete en super marché

_________________
ERIMETETEKE
http://yelims.free.fr/Banane/Banane08.gif
Haut
MisterZou
Vintage Top utilisateur

Inscrit le: 10 Nov 03
Localisation: Limelette (Belgique)

Johor a écrit :
Biloute a écrit :
Les HP ça se trouve sur les annonces !
J'ai une paire de Celestion G12T 75W (pas de la merde)
à 100€ AVEC le caisson à vendre depuis 2 semaines...
Apres y en a qui pleurent parcequ'ils trouvent pas de HPs !


Sa sachete en super marché


ça se trouve pas en épicerie aussi non ?!



_________________
Admettre l'existence de l'insconscient, est-ce rendre vain tout effort de lucidité à l'égard de soi-même ?

Membre des Lag User's Club et Peavey User's Club
Haut
plugmuse
Special Total utilisateur

Inscrit le: 19 Nov 03
Localisation: Bordeaux (33, France)

Ben tout d'abord le coin du bricoleur chapeau !!
Sinon, en ce qui concerne le prix de revient de l'ensemble ça tourne autour de combien ?
