Modifications Boss GE-7 Japan

Il me semble que ça devrait le faire. C'est juste que je me demande où tu vas le mettre le switch ^^
Pour C21, je n'ai pas de condensateur de si petites valeurs, j'en ai commandé, j'attends.
Je me demande s'il ne serait pas judicieux de mettre un condo réglable à cette endroit.

Je me pose aussi la question de la valeur de C22 pour ne plus couper le bas.

Autre idée, filtrer les sorties d'IC4 pour réduire les oscillations et/ou réduire les distortions harmoniques

a l extérieur: c'est pour essayer les 2 avec mes oreilles le plus a chaud possible
si j adopte je le fixerai aussi vu la place je crois ...
mais avant tout moi déjà il me faux un ptit doubleur ou a défaut 2 piles 9v en rab sans les piquer dans ma guitare

J'ai reçu mes condos chimiques...Magnifique assise dans le son. Ca sonne super épais a coté des condos film. J'ai juste du mal a fermer la boite désormais... :S Le couvercle plie!

tu les a mis ou tes nouveau chimiques ?
quel curieux je suis

A la place des anciens!
C11, 17, 18, 19, 25 pour le 18v c'est eux qui posaient la limite.

a oui j ai des elna similc 2 a ces endroits

ya que nous 2 avec des ge7 ici ou quoi

Les extraterrestres-terrerestres

Ah ah je confirme, vous êtes complètement barrés ! Les mec écoutent les différences de condensateurs, j'adore !
Curieux de voir à quoi ressemble le pcb au final !

Disons que comparer un chimique récent et optimisé avec un chimique bas de gamme qui doit avoir avoir plus de 40 ans, je pense qu'on peut entendre une différence sans oreilles bioniques.
La réaction de la pedale a vraiment changé... photo à venir

Oh ça je veux bien te croire oui !

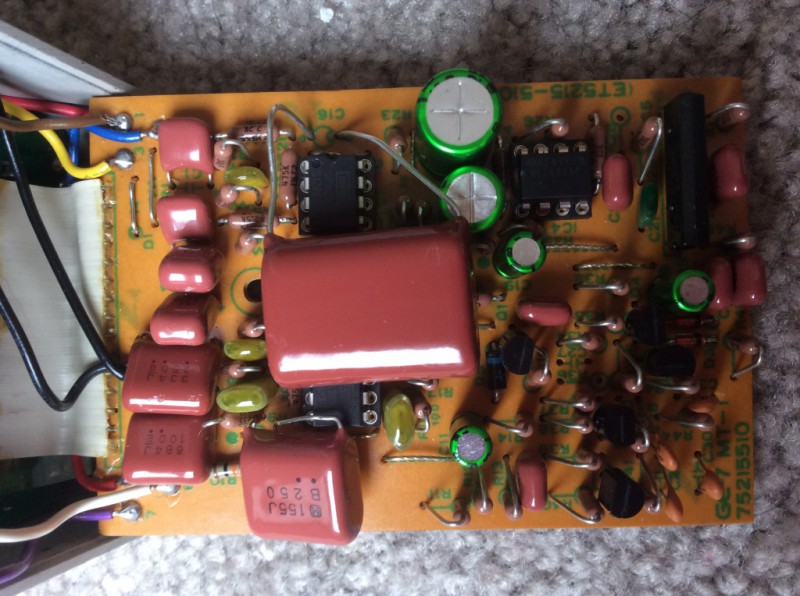

Et voilà!



Quand je referme, je mets de la mousse isolante pour éviter un accident avec le gros condo.

oh un parasol pour ampli op ^^

Nouveaux graphique avec version vérifiée (pour la 10e fois) et cette fois je n'ai plus d'incohérence.

Le protocole de test à changé.

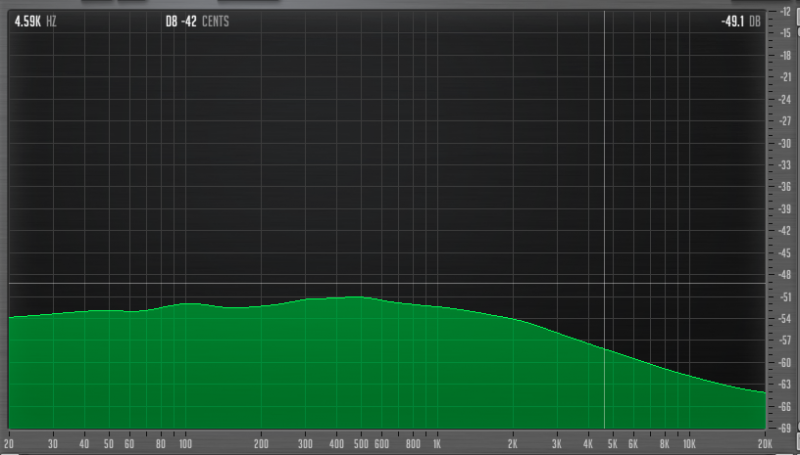

Test avec un bruit BLANC, dont voici la courbe (qui n'est pas bien plane car le bruit est dynamique et ce n'est qu'une photo:

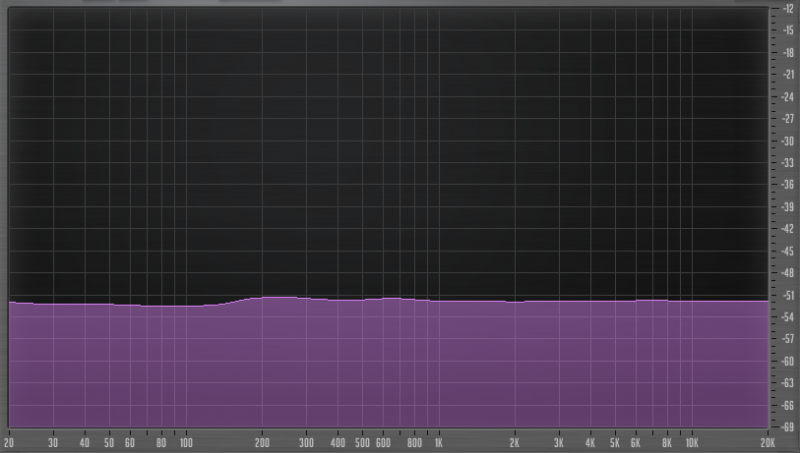

ON/Bypass:
Tout d'abord,pour ne pas mettre trop d'images, je tiens a dire, qu'une fois la modification faite, il n'y absolument plus aucune différence entre le Bypass et la GE-7 enclenchée en position neutre.

9V VS 18V:
Une fois ajusté la valeur de C21, il n'y a plus de différence sur la position neutre entre les deux tensions.
J'ai un peu étudié le préampli HA12017 présent dans la pédale. C21 est le condensateur de contre réaction qui va gérer la bande passante du préampli. Il va gérer, de fait, les phénomènes de distorsion harmoniques et d'oscillation.

- Plus on va alimenter fortement la pédale, plus il sera stable et plus C21 pourra être petit (22pF voir moins) pour laisser s'exprimer toute la bande passante.

- Si on reste en 9v, le préampli est sous alimenté (défaut de conception) et donc il ne fonctionnera pas à son niveau nominal. Boss proposait 22pF sur la V1 et a corriger par 47pF sur la V2. Je suggère aux métaleux de mettre un peu plus fort encore.

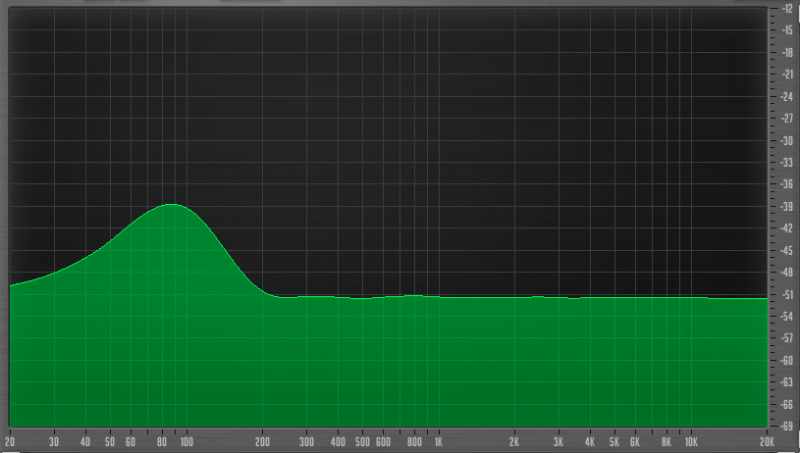

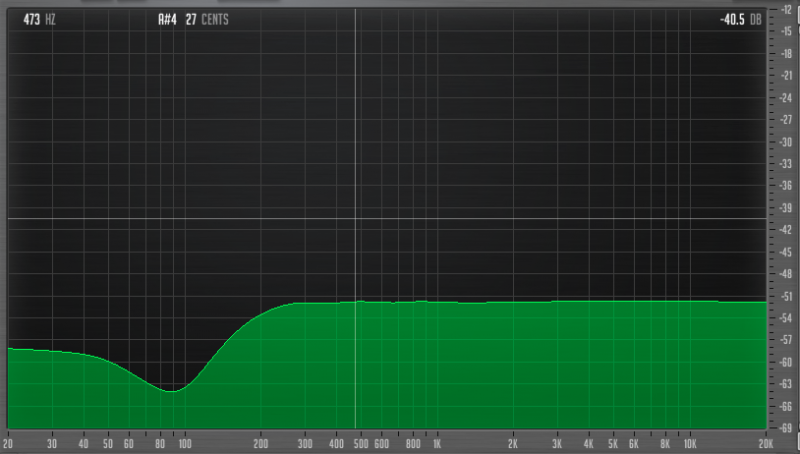

Bande 100Hz:
-15dB

+15dB

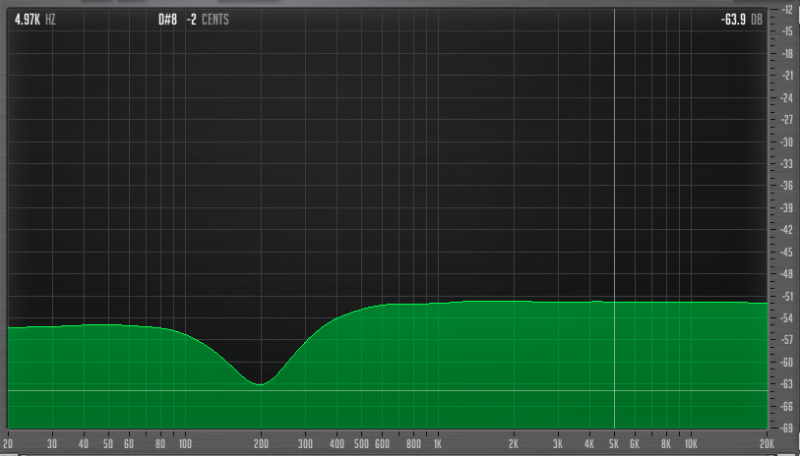

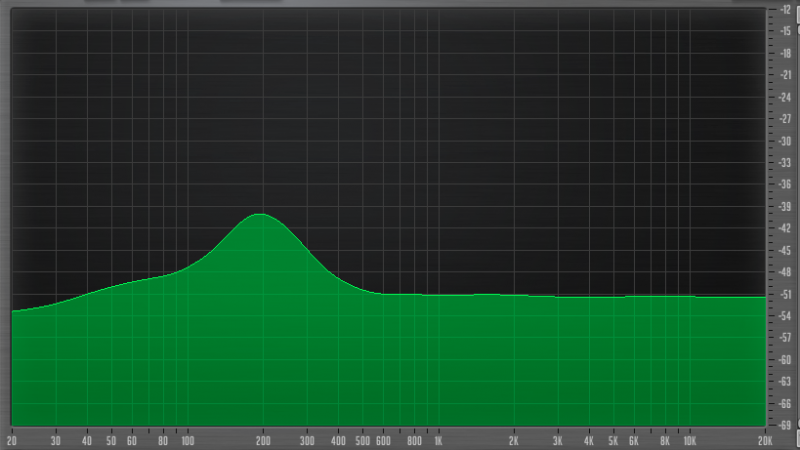

Bande 200Hz
-15dB

+15dB

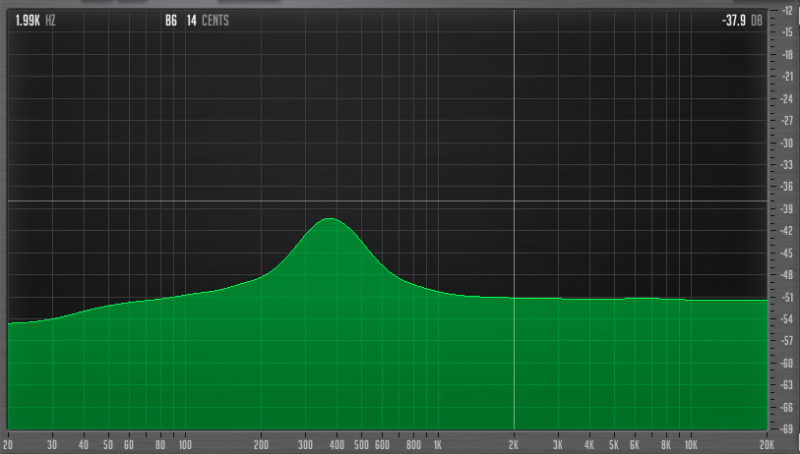

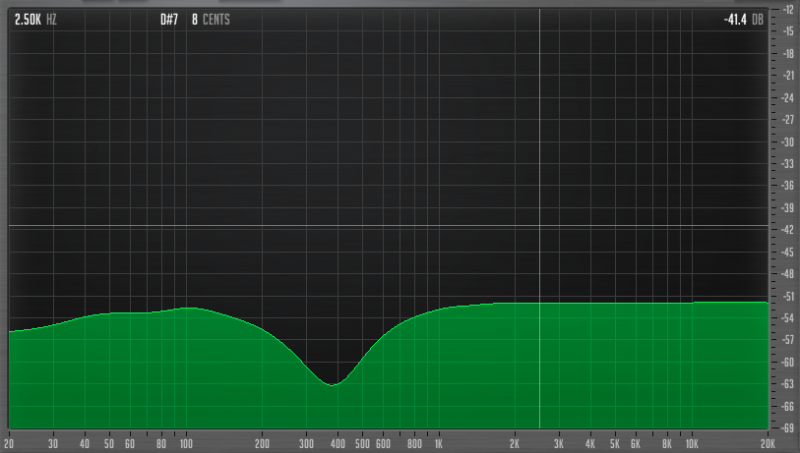

Bande 400Hz
-15dB

+15dB

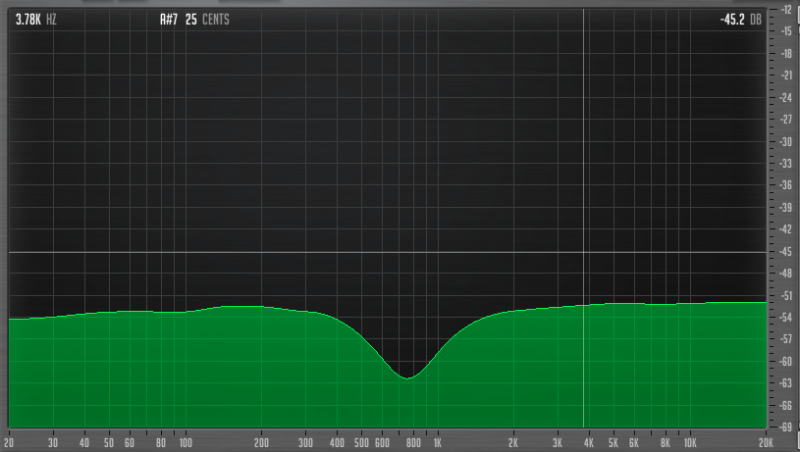

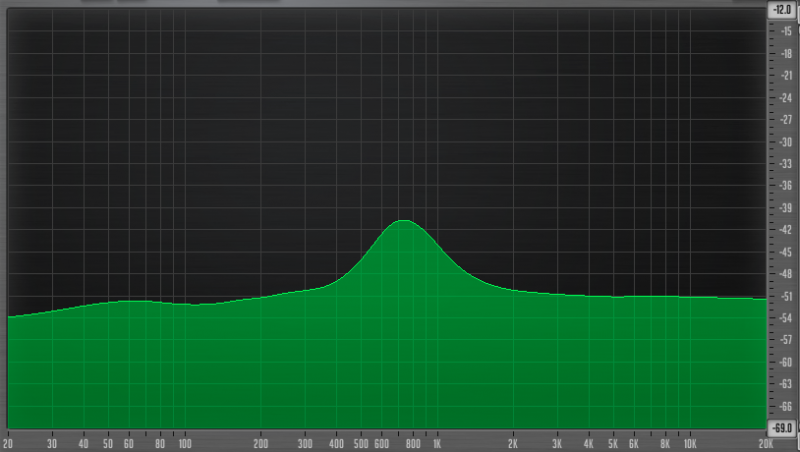

Bande 800Hz
-15dB

+15dB

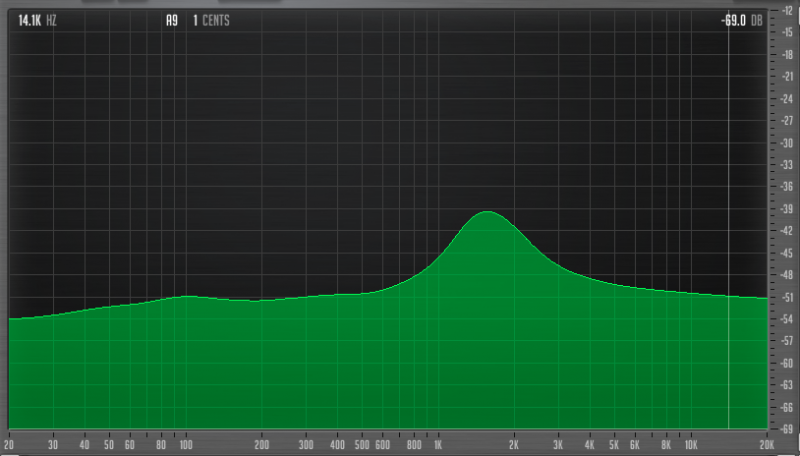

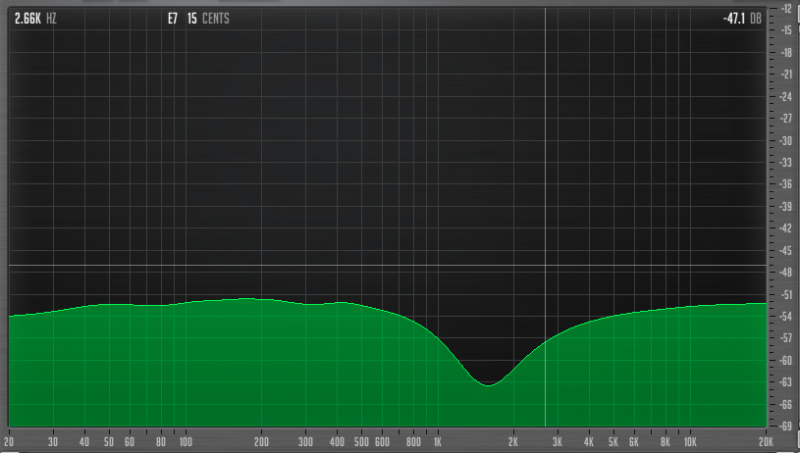

Bande 1600Hz
-15dB

+15dB

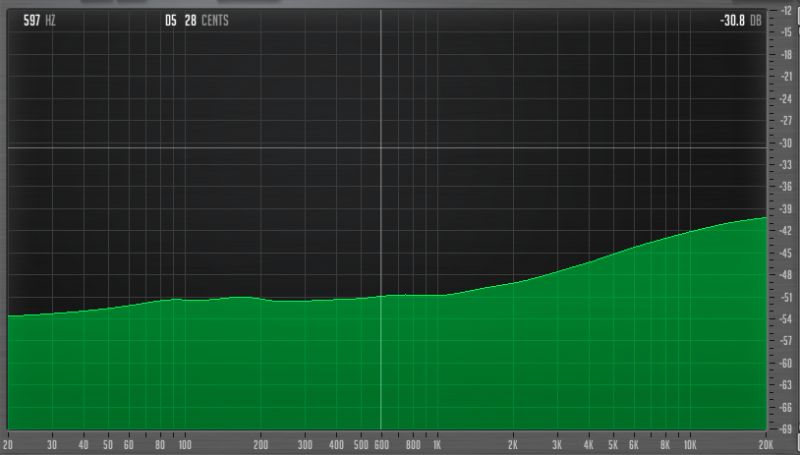

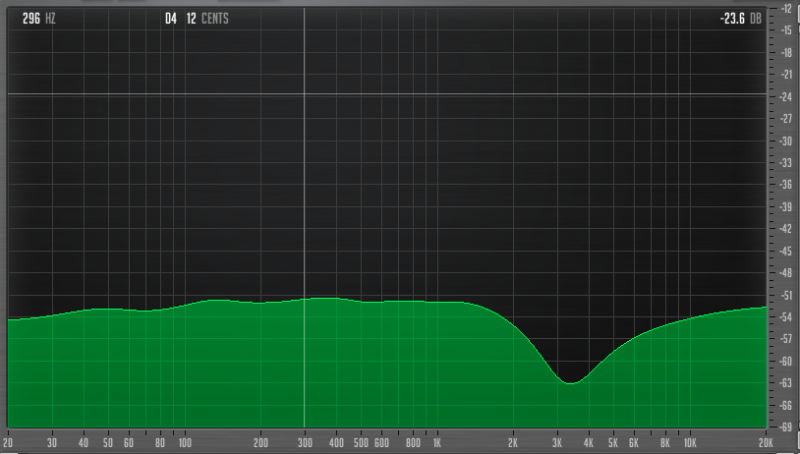

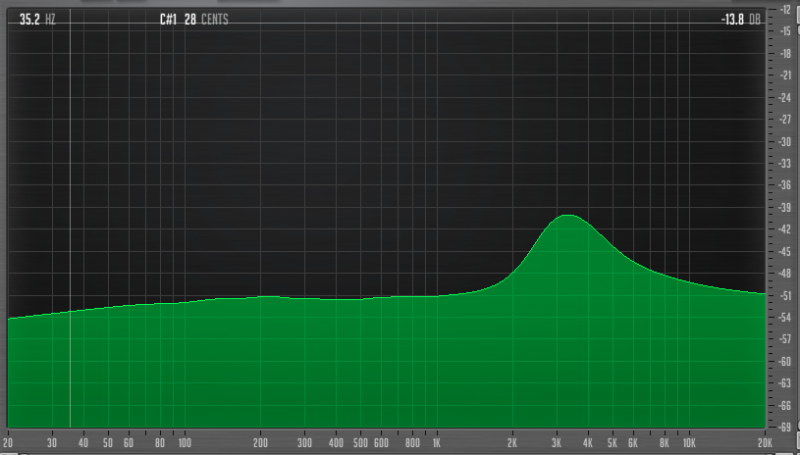

Bande 3200Hz
-15dB

+15dB



Bande 6400Hz:
-15dB

+15dB


On voit donc sur les courbes que les première et dernière bande de fréquence sont respectivement des filtres passe-bas et passe-haut. L'effet est atténué sur la bande 100Hz par le filtre en début de circuit.
C'est en construisant et en se trompant que l'ont apprend... Ce petit GE-7 ne mange pas les fréquences, j'ai juste commis une erreur que C21 en entrée de circuit qui me coupait tout.
Avec de telles courbes, le respect du signal semble très bon et on comprend pourquoi David Gilmour en a compté jusqu'à 4 dans son set.

a voter
vraiment merci pour les tests que tu partage avec nous .
j aime la façon de faire
du coup je mais ça en tète de liste de mes bricoles a faire ^^

a tu fais des essais sur le dernier condensateur avec ces modifs la car de mémoire ils le passait de 1uf a 10uf ( noté c11 sur les plans ) avec les mods du pre/de emphasis .

Encore une coquille (j'ai tout rectifié), c'est pas C22 mais C21 qu'il fallait changé.

En fait, C11 permet de filtrer de le bas du spectre. A priori je suis pas mal comme ça, c'est super transparent et il n'y pas de saut de volume entre bypass et actif en equa neutre.

A l'heure actuelle, j'hésite juste a virer le filtre d'entrée qui coupe doucement à 100Hz. D'un autre coté, y'a des chance que cela rende la pédale boomy.

En tout cas merci pour ta remarque perso.

Quel boulot, franchement, chapeau.
