  charles1310 le 26 Jul 17, 16:39

Une petite question pour les DIY de BE-OD : J'ai remarqué sur diverses vidéos que l'originale fournie un niveau de gain assez élevé même avec le potard de GAIN à 0.
Vous confirmez que vous avez pareil sur les vôtres ?

• Matt310
• Custom Méga utilisateur
• MP

• #1636
• Publié par
  Matt310 le 26 Jul 17, 16:50

Je te dirai ca demain. Y a un trim pot sur le circuit également qui donne différents niveaux de gain je crois.

• Denis13
• Vintage Méga utilisateur
• MP

• #1637
• Publié par
  Denis13 le 26 Jul 17, 17:05

charles1310 a écrit :

Une petite question pour les DIY de BE-OD : J'ai remarqué sur diverses vidéos que l'originale fournie un niveau de gain assez élevé même avec le potard de GAIN à 0.
Vous confirmez que vous avez pareil sur les vôtres ?

Oui, gain à 0 tu es déjà sur de la bonne saturation
Après tu as le volume de la guitare

• Denis13
• Vintage Méga utilisateur
• MP

• #1638
• Publié par
  Denis13 le 26 Jul 17, 20:19

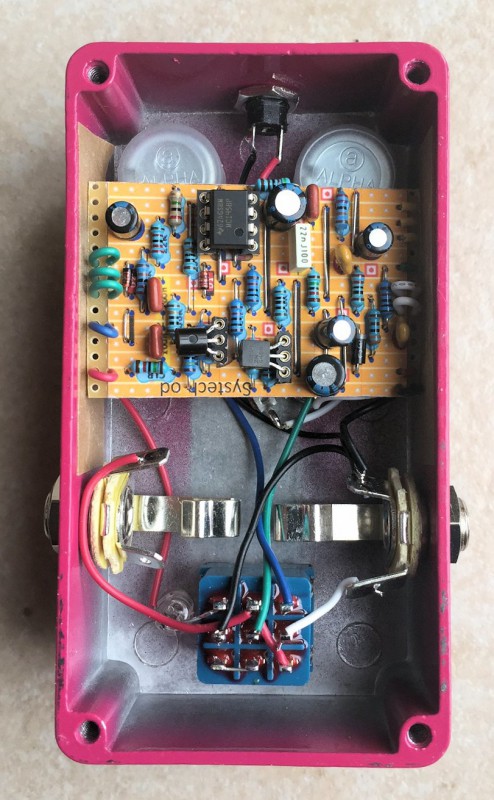

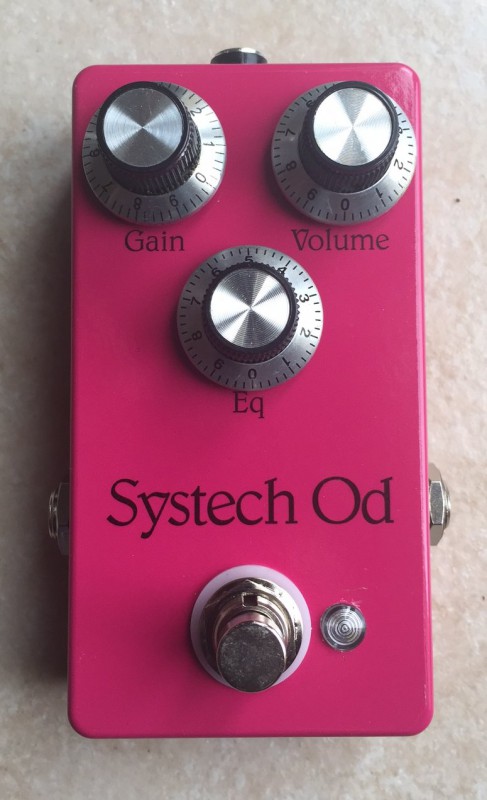

La systech mise en boite
http://tagboardeffects.blogspo(...).html
Je confirme ce truc est dément, j'ai l'impression de jouer sur une tronçonneuse

• Matt310
• Custom Méga utilisateur
• MP

• #1639
• Publié par
  Matt310 le 27 Jul 17, 10:33

J'ai monté ma BE-OD, mais j'ai ma résistance de 10 ohms qui a cramé... Résistance défectueuse ?

• PiPiRoSe
• Custom Supra utilisateur
• MP

• #1640
• Publié par
  PiPiRoSe le 27 Jul 17, 10:37

laisse tomber ta tout cramé jette la dans ma poubelle

mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .

• Matt310
• Custom Méga utilisateur
• MP

• #1641
• Publié par
  Matt310 le 27 Jul 17, 10:57

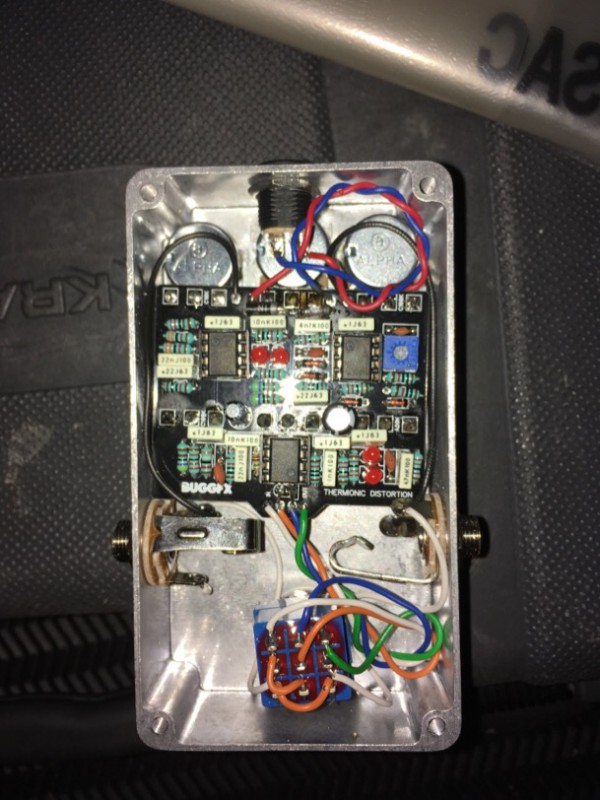

Elle est bien de 10 ohms, je l'ai mesurée. Elle vient directement en sortie de la 1N5817.

Be OD

• Matt310
• Custom Méga utilisateur
• MP

• #1642
• Publié par
  Matt310 le 27 Jul 17, 12:05

Les 4 LED ne s'allument pas, donc ne sont a priori pas alimentées. R22 chauffe à fond en quelques secondes et fait fondre l'étain.

• jack_vester
• Custom Cool utilisateur
• MP

• #1643
• Publié par
  jack_vester le 27 Jul 17, 23:56

Ayé!
BE-OD opérationnelle.
Nomdadjiu! Ya du gain!
Montée avec un buffer en entrée en préventif.

Matt310 a écrit :

Les 4 LED ne s'allument pas, donc ne sont a priori pas alimentées. R22 chauffe à fond en quelques secondes et fait fondre l'étain.

Les 4 Leds ne s'allument pas en fonctionnement normal. Elles ne sont là que pour faire du clipping.

Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536

• geogeo68
• Vintage Total utilisateur
• MP

• #1644
• Publié par
  geogeo68 le 28 Jul 17, 06:50

Ahaha c'est squeeze là dedans

Moi j'en ai deux qui s'allument

Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html

• Matt310
• Custom Méga utilisateur
• MP

• #1645
• Publié par
  Matt310 le 28 Jul 17, 08:49

Monter des pedales quand on dort pas assez c'est pas bon... U1 monté à l'envers.

Décidément... ça chauffe plus et mon voltage en sortie de R22 est correct. Faut que j'essaie la pedale maintenant histoire de voir si j'ai pas à nouveau cramé un ampli op. Au pire j'ai un RC4558 pour dépanner.

• Matt310
• Custom Méga utilisateur
• MP

• #1646
• Publié par
  Matt310 le 28 Jul 17, 09:16

Ca marche!!! Et effectivement j'ai les 2 LED du milieu qui s'allument.

J'attends aujourd'hui ma résistance et mon condo de remplacement (je vais quand même pas laisser des composants cramés...), mais ca envoie bien !

• jack_vester
• Custom Cool utilisateur
• MP

• #1647
• Publié par
  jack_vester le 28 Jul 17, 09:43

geogeo68 a écrit :

Moi j'en ai deux qui s'allument

Alors petite correction:
Lorsque je suis pédale allumer sans jouer. Elles sont toutes les quatre éteintes.
En bypass, j'en avais deux qui était allumé, mais parce que je n'avais pas mis de mise à la masse du circuit lors du bypass. Il y avait d'ailleurs un sifflement horrible qui remonter par la masse sur le signal. Depuis que j'ai ajouté la mise à la masse sur le 3 pdt. Les 4 sont éteintes en bypass.

Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536

• Matt310
• Custom Méga utilisateur
• MP

• #1648
• Publié par
  Matt310 le 28 Jul 17, 20:02

Au fait y a un Clone de Friedman Motor City Drive à venir en PCB chez Bugg...

• benoi31
• Custom Méga utilisateur

• MP

• #1649
• Publié par
  benoi31 le 29 Jul 17, 08:45

Chouette cette Friedman !

Le schéma du circuit est dispo quelquepart ? Ca m'a l'air un peu différent du classique TS808 et consorts

Mon blog DIY :
http://www.coda-effects.fr

• Matt310
• Custom Méga utilisateur
• MP

• #1650
• Publié par
  Matt310 le 29 Jul 17, 09:14

http://www.pedalpcb.com/produc(...)tion/

Download build docs en bas de page.
