Intéressant tu peux nous en dire plus ?

À mais c'est pour ça que ça siffle
Si ton input passe sous le circuit

Sur la mienne l'input se trouve en bas du coup il y a à peine 2-3cm pour atteindre le switch

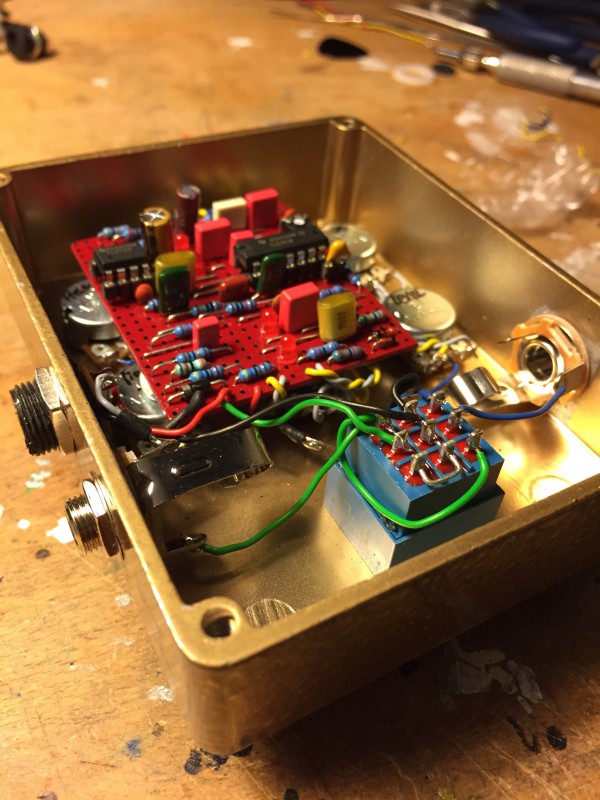

C'est le fil vert qui part du haut du circuit

J'adore voir vos vero, tellement clean, un bonheur ! Rien d'autre à ajouter !

C'est une truc que j'ai découvert sur les Mad Professor Hand Wired.
Le circuit est enroulé avec de la mousse dont les propriétés sont diélectrique et à magnétique, ça protège donc de ce genre de problématique lié à de la diaphonie en plus de bien caler le circuit.

J'ai eu recourt à ce sytème dans un JMP1 auquel j'avais ajouté une entrée a l'arrière et l'entrée était trop prêt du processeur. J'ai enroulé l'embase jack et fini les soucis puisque ça fait office de blindage.

J'achète ça chez Banzai Musik

Merci Rivera pour l'info

Perso depuis pas mal de temps j'oriente toujours le circuit
Avec l'input au plus prêt du switch

Merci Boba

À la vue du circuit, tu peux tenter de refaire ton fil en l'éloignant des LEDs... ça chatouille pas mal en parasitage ces composants

Faudrait tourner le circuit à 180 pour avoir l'input en bas

Je regarderai ça à l'occasion (Rivera si tu as la référence de la mousse chez Banzaï je suis preneur).
Retourner le circuit à 180° la flemme il faudrait que je rallonge pas mal de fils de potards et comme elle fonctionne nickel sur mon pb.
J'essaierai quand-même le blindé sur l'IN sur la 2ème

Merci Boba

http://www.banzaimusic.com/Ant(...).html

C'est pas celle que j'avais commandé initialement, la mienne étant plus "fine".
Je ne trouve pas le modèle comme le mien.

vous pouvez recup ces truc dans les boites des cartes mère d ordinateur j imagine non
jamais eu besoin encore

Quand les emballages sont bons, oui normalement.

OK merci !

Salut à tous,
Effectivement c'est la mousse sur laquelle est posé les IC en général
Je profite de mon passage ici pour vous dire que vous êtes tous des grands malades
Vous faite un boulot de dingue, en plus c'est souvent très beau
J'hallucine sur la productivité de certain d'entre vous
A+

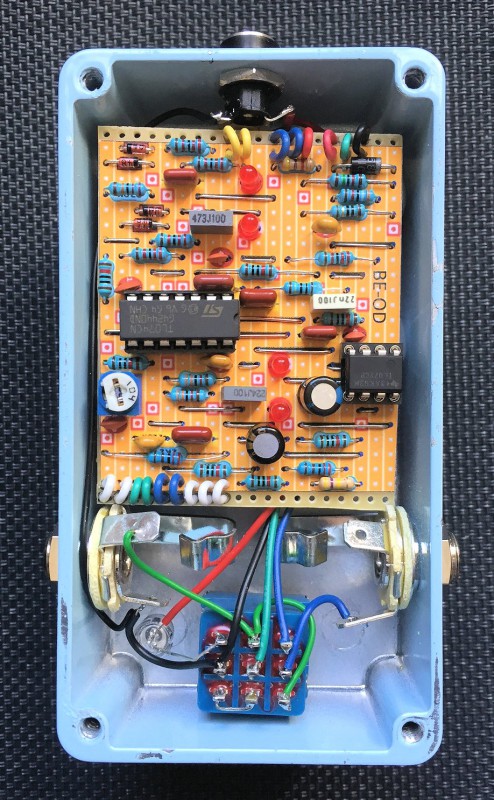

Problème totalement résolu sur la BE-OD

J'ai commencé par blinder l'input, idem niveau sifflements mais plus de souffle.
Ensuite j'ai remplacé la 470p (initialement 120p) par une 10n
Et ben voilà, plus aucun sifflement, même tous réglages à fond, et même plus de souffle du tout, plus aucun bruit parasite, nada !
Trop content, je vais faire pareil sur l'autre
Ah, et pas de différence de son avec la 10n, j'ai même l'impression que ça sonne encore plus propre, mais ça peut être psychologique

Hmmmmm!!! C'est bon ça

J'essaye ce soir
