Photos de vos pédales DIY

T'aurais dû lancer une bouteille à la mer il y a de bonnes âmes charitables par ici

T’as fait comment dessous pour la partie électronique ? T’as pris un boîtier quelque part ou tu en as confectionné un toi même ?

Pour les jacks ou pour l'accordeur ?

Pour les jacks

Je dois aussi y intégrer 2 alims pour pedales

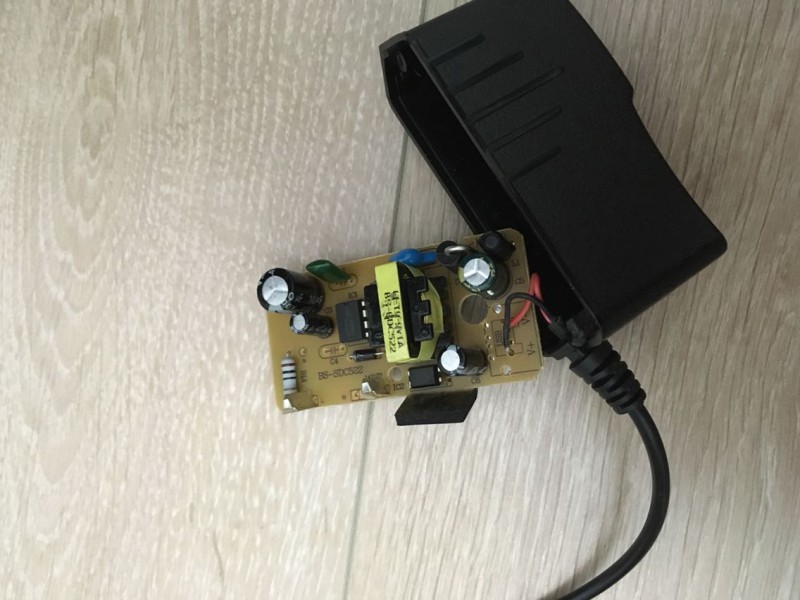

Photo d’une alim :

Alors pour les jacks 2 solutions (enfin selon ma vision )

1) Comme sur mon premier PB.
J'avais câblé directement sur les jacks (des embases Neutrik)
Mais je n'aime pas trop ce système en fin de compte
plus de risques que les soudures lâches à force de manipuler les jacks et puis t'as les câbles qui pendouillent ou si tu les fixes c'est chiant si tu change de config, etc.




2) la méthode du support rail pour laquelle j'ai opté pour mon dernier PB :

J'ai utilisé un profilé alu en angle de 20 ou 30mm de largeur


J' ai découpé une longueur pour recouvrir les electrosockets et jacks
Puis je l'ai vissée sur des mini équerres contre le cadre, j'ai percé un trous pour y installer 4 autres jacks un pour chaque entrées et raccordé entre eux

ça permet une plus grande flexibilité ( tu choisis quel longueur tu veux si tu as differentes tailles de patchs) et tu peux utiliser chaque entrées comme tu le souhaites :
boucle, switcher ampli, etc.



Pour le bloc alim j'ai une Voodoo lab PP2+ (je n'ai pas de photos)
dans ton cas tu peux visser dans le boîtier; c'est du plastique? alu?
Au pire tu peux utiliser des vis+écrous

j'ai utilisé du profilé également;
J'ai découpé deux petits bouts de profilés de la même largeur du bloc
Puis je les ai vissé au châssis de l'alim, j'ai utilisé les 2 vis de chaque côté du boîtier qui servent à fermer le boîtier) et l'autre côté du profilé dans la planche avec des vis à bois

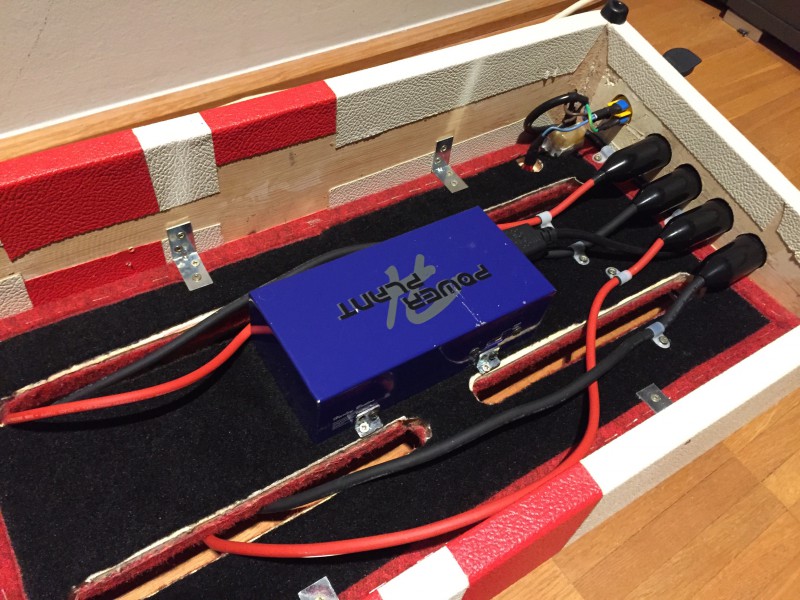

un peu comme sur mon premier PB avec l'alim Power plant (je les avais réduites pour qu'elles ne dépassent pas dans les passages de câbles)

Là j'ai utilisé les mêmes minis équerres que j'ai utilisé pour fixer le rail des jacks et la planche au cadre



Tu remarqueras qu'il y a de la moquette également en dessous sur mon premier PB!
C'est pas mal pour fixer d'autres effets comme un buffer ou autres
A la base c'est une boulette
j'avais encollé du mauvais côté du coup plutôt que d'avoir plein de colle néoprene dégueux partout j'ai laissé la moquette et c'était pas plus mal en fait pour gagner de la place

Voilou

Merci pour les infos ! Le profil alu est une super idée. J’y mettrai les PCB des alims aussi (je vire le bloc plastique et je mettrai 2 sockets sur le profil alu). Je vais essayer de trouver ça aujourd’hui histoire de finir d’ici demain.

Manquera plus que le piping blanc.

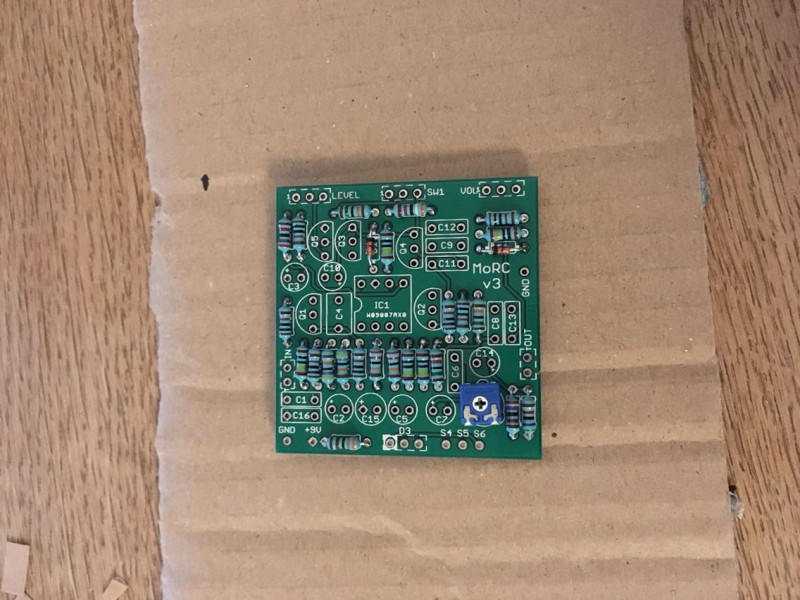

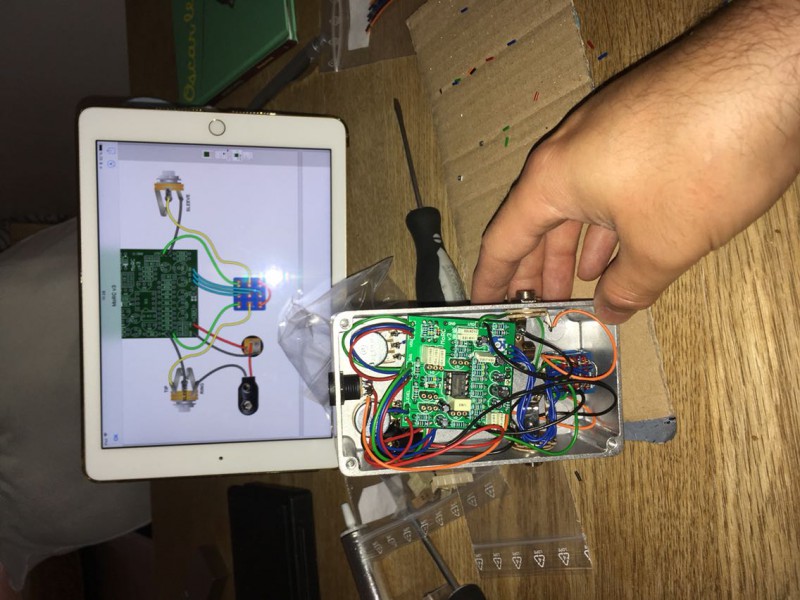

En attendant, voilà un Ross comp modifié.

Fais gaffe quand même avec les alims qu'il n'y ai pas de court circuit, t'as 230v qui passe la dedans

Chouette le comp

Quelles modifs as tu fais ?

Oui je ferai gaffe pas de soucis.
pour les mods faut que je comprenne ce ae fait le 3PST qui est rajouté (c’est un PCB de chez Guitar PCB). Pas encore eu le temps de bien creuser et la mod n’est pas explicitée.

En fait après avoir regardé le schema électrique, il s’avere que le switch permet de gérer plusieurs niveaux de résistance différents, avec une influence sur le son. Faut que je la teste, pas encore eu le temps...

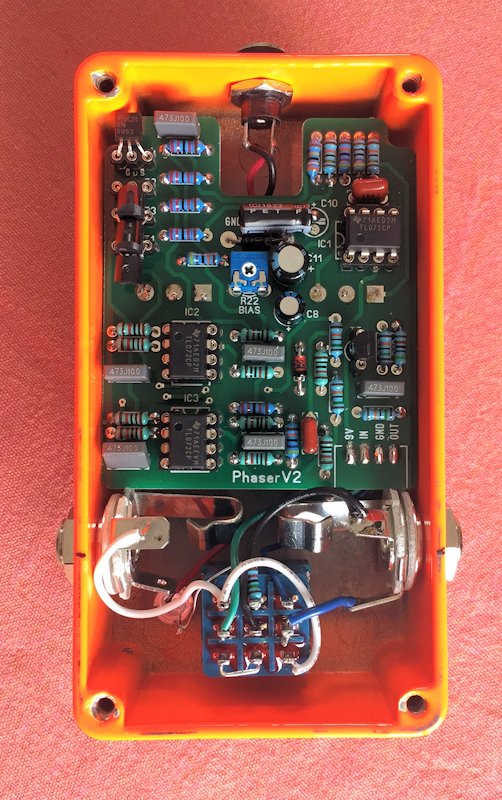

Un phase 90 avec un pcb musikding dans un boitier orange bonbon fluo

Je compte m'en faire un quand j'aurais terminé celles en cours

J'hésite entre le 45 et le 90

Tes impressions sur le 90 ?

Très bien, mais j'aurais aimé que l'effet soit encore plus présent, alors je te déconseille le 45
J'ai pris un quad de 5952 chez musikding aussi, j'ai pas de jfet marcher

Et hop, un clone de LandGraff Dynamic Overdrive, la "Mojo Mojo" version de la TS9.
Je n'ai pas recopié les prières et bénédictions présentes dans l'originale....
