Photos de vos pédales DIY

Ces 3PDT avec led sont cool c'est clair!

Par contre je dois contrôler le mien.
J'ai des soucis de contacts ; que ce soit en bypass ou activée. C'est peut-être qu'une soudure faut que je vois ça.

Sinon une photo des BAV99 montés sur des minis pcb que j'ai commandé chez Musikding (d'ailleurs je compte m'en faire moi même quand j'aurais le temps c'est tout con à faire : https://www.google.lu/amp/www.(...)chant!--A-better-etc/%3Famp_page=true

Bref photos :





Édit :
J'en ai profité pour vérifier le 3PDT effectivement il y avait une mauvaise soudure
Ça marche nickel et c'est bô!

avec les switch chinois pas cher j ai eu des soucis ( résistances de contact jusqua + de 200ohms pour les pires )
sympa geogeo68

Super merci
Tu utilises donc le 2ème layout en remplaçant les 2 STX par les diodes originales c'est ça ?
J'imagine que les adaptateur J201 fonctionnent (d'ailleurs c'est ce que tu utilises on dirait)

Edit : sur socket tu as mis la 120p ou une autre valeur ?

En effet, je les trie à réception! Et sur une soixantaine que j'ai du acheter en tout, j'ai du en jeter 3 tout au plus... sur une résistance excessive en commutation, la même chose!
Et perso, la seule pédale que j'ai eu en retour pour un souci de footswitch, c'était un Musikding... Pas de veine...

Oui le tri à réception ne garanti pas la robustesse à l'usage.
Moi j'ai eu quelques soucis, retour de pédale pour remplacement. Je préfère payer un peu plus cher et être tranquille

Oui c'est ça
Effectivement ce sont les mêmes adaptateurs que pour les J201


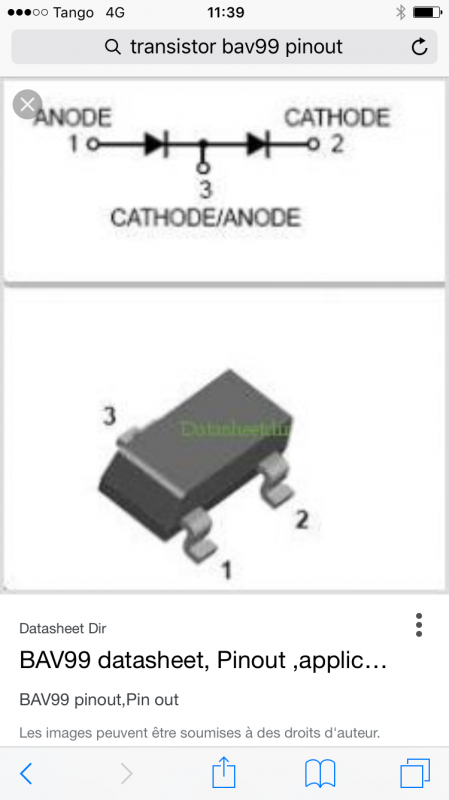

1=B=S, 2=E=D, 3=C=G



Non pour l'instant j'ai mis à l'identique de ma première à savoir 1,5nf

Sinon j'ai testé un peu plus les 2 versions
C'est subtil la différence, franchement les 2 sonnent super
J'ai tout mis à bloc trimpot et gain volume à 2-3h
Avec ma LP montée en BK black dog c'te claque!!!
Je reste plutôt sur les Bav99 que je trouve plus ronds avec plus de définition

Bon c'est p't'etre dans ma tête hein

De toute façon je suis persuadé que Musikding se fourni au même endroit, à savoir directement chez DAIER qui fabrique ces footswitches

Donc je doute qu'il y ai des différences de qualité entre les leurs et ceux en vente sur Alixepress

super merci geogeo
Le seul truc c'est que selon le schéma original il y a 4 BAV99
http://www.freestompboxes.org/(...)=view

Ok j'ai trouvé ma réponse

Re: Friedman BE-OD Pedal

Postby Groovenut » 17 Jun 2017, 03:35

caspercody wrote:
Are there two or four BAV99 diodes in the original circuit? Reason I ask is looking at the BAV99 data sheet there are two diodes in one BAV99

Thanks
Rob
There are 2 BAV99 packages on the pcb, so 4 diodes total

Et oui c'est ça la feinte

C'est ce que tu peux d'ailleurs voir sur la photo plus haut que j'ai posté

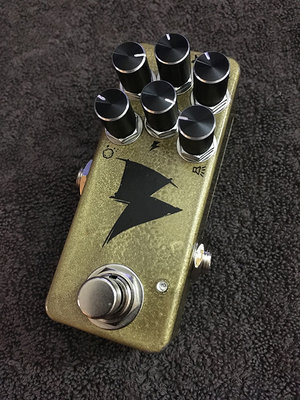

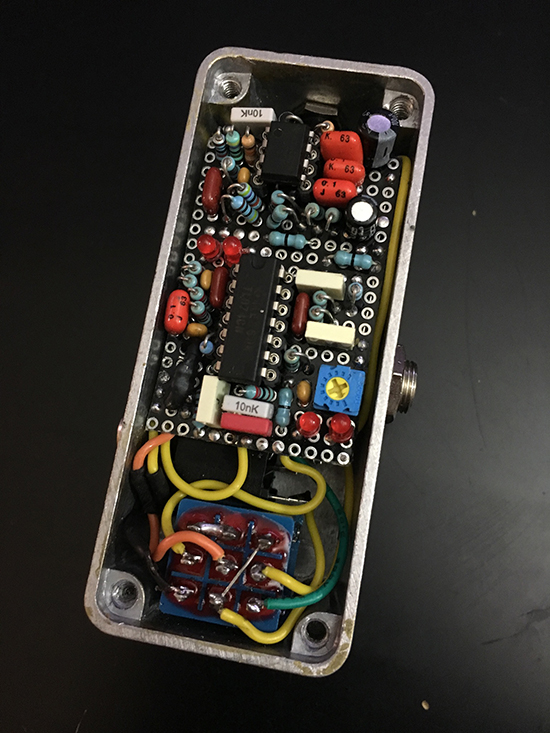

La BE-OD en 1590A

Chapeau faut l'faire, le gars à dû faire rentrer le circuit au chausse pied

Mais franchement 6 boutons sur une 1590A c'est ingérable

Oui et non
Sur la mienne une fois réglée je ne touche quasiment plus qu'au gain
Mais je préfère quand-même le 1590B, le gain de place du A ne sert à rien dans tous les cas tu dois laisser de l'espace entre les pédales si tu ne veux pas en enclencher 3 d'un coup de semelle

Attention au "pavé" qui va suivre :

Pour mémoire, j'ai commandé un kit klon http://www.guitarpcb.com/PDF%2(...)3.pdf

Il y a plusieurs mod possibles, et vous gentils forumeurs avaient proposé de me venir en aide

Le kit est arrivé donc nous y voici

Alors plusieurs mod sont possible :
1- Le Bass Boost
2- Possibilité d'avoir plusieurs gain1,2 trimer
3- Ultra drive mod
4- led bi-colore

Alors pour commencer le mod qui m'intéressé le plus, le ultra drive, n'est pas prévu dans la kit , mais on y reviendra.

Voici mes intérrogations ou demandes de comfirmations :

1 - Le bass boost
"If you do not wish to include the Bass Boost switch (SW1) do not install C5 and put a jumper
between pads 2 & 3 of SW1."
Si je ne l'installe pas, je ne cable pas SW1, je n'installe pas le C5 et je place un jumper entre 2 et 3 sur le PCB Sw1.
C'est ça?

2- Les Gains :
"The original circuit calls for a 100 kΩ Lin stereo pot for the GAIN and GAIN-2 pot. As a stereo pot takes up
space (especially if you want to use a small sized enclosure) we have decided to include a few options here.
If you wish to use a stereo pot, do not install the trim pot (TR1) use the GAIN pads on the board for one of the
stereo pots and the GAIN-2 pads for the other stereo pot.
You could use two 100 kΩ Lin mono pots, one for GAIN 1 and the other for GAIN-2, in this case do not instal
the trim pot TR1.
As neither of the above options are satisfactory in terms of enclosure space, we have included the option of changing the
GAIN-2 pot to a trim pot (TR1). Gain 2 control (P1B) with the trimmer option is extremely subtle and that is
why we made it available as a trimmer in our version. The only purpose of it is to mix in more or less clean
signal and nothing else. Again very subtle.
It is similar to a Blend Control but only adds or subtracts clean signal only!
This is the way the circuit is originally designed and supposed to function. Most of the gain or better distortion
comes from P1A.
If using a Dual Gang potentiometer you would not even notice this at all. It is just the way it was designed to
Blend a very small bit of clean signal to your dirty signal to give it the signature Klonstyle Boost sound."

Le kit est livré avec un potard double gang, je ne souhaite pas de 2ème potard de gain et utiliser le trimer, donc partir sur une version classic.
Donc, je ne dois pas installer le trimmer et cabler le potard double sur P1A et P1B.
Est-ce qu'il y a une influence selon si je cable P1A ou P1B sur les pattes du haut ou du bas du potard double?

3- Ultra mod drive
Le mod qui m'intéressait le plus, n'est pas prévu dans le kit
"Ultra Drive Mod – This Mod is not Standard for Kits!"

As most people know the original circuit is most well known as a Clean to Mild Gain Boost to give an already driven amp
that something extra! This mod will add an additional switch to your pedal to simulate that and give you that extra boost of
Drive. One of my DPDT Wiring Boards is handy.
You can use it with just a DPDT On/On Toggle switch and choose between stock (R15 – 47k) and Ultra Drive Mode
ranging anywhere between 4.7k to10k. I like 8.2k in mine. Socket and see!
If you use my DPDT wiring board you can easily socket the Mod side and choose the correct value you like best for your
personal rig and taste.
Or if you simply like the "Ultra Drive Mod" demo but do not wish to add a switch or have the Stock option then simply
replace the 47k with anything from 4.7k to 10k and it is done.

Il faut utiliser leur pcb pour ce mod, il n'y a pas moyen de faire autrement?

Or if you simply like the "Ultra Drive Mod" demo but do not wish to add a switch or have the Stock option then simply
replace the 47k with anything from 4.7k to 10k and it is done.

Je peux donc avoir plus de gain en remplaçant R15-47k par une valeur comprise entre 4.7 et 10k.
Si je remplace R15, ça veut dire que je vais toujours être en "ultra drive" ou que la course du potard va couvrir un gain plus large?

4- pour la led bicolore:
Le kit est fourni avec un pcb pour le 3PDT, si j'ai bien compris je n'installe pas R25 car R25=CLR
du PCB 3PDT, c'est bien ça?

Voila c'est tout pour le moment.

1 - oui
2 - non
3 - tu peux utiliser un switch dpdt on-on pour switcher entre normal et ultra gain. Si tu mets une valeur entre 4,7 et 10kOhms en R15 à la place du 47k, tu seras toujours en ultra gain.
4 - oui c’est ça.

Merci pour la réponse!

Le mod Bass boost ne m'intéresse pas plus que ça, je peux recycler le toogle switch pour le mod ultra drive?
Si oui, je câble ou branche comment?
