Denis13
PiPiRoSe a écrit :
pour 6 euros de plus l autre c'est le grand luxe a coté

Sont forts hein
Matt310
La Fame devrait passer sous mon pedalboard, faudrait que je mesure précisément, mais on devrait pas être loin j’ai 10 cm de hauteur sans mes pieds du côté le plus haut. Moins 1,5 de plateau.
PiPiRoSe
oui pour le prix même si je compte pas le temps passé la mienne a sans doute coûté plus rien qu en pièce et fdp ... lol
mais je sais comment c'est fait et encore j ai pas été jusqua doubler les chimiques
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
geogeo68
Matt310 a écrit :
La Fame devrait passer sous mon pedalboard, faudrait que je mesure précisément, mais on devrait pas être loin j’ai 10 cm de hauteur sans mes pieds du côté le plus haut. Moins 1,5 de plateau.


Si jamais le boîtier se modifie facilement regarde sur la page précédente j'ai posté un lien d'un pote qui l'a fait
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Matt310
J’ai trouvé mon problème sur le delay ! Des soudures qui touchaient les potards malgré les pads...
benoi31
Elle a l'air vraiment pas mal la Fame pour le prix... 8 sorties isolées à ce prix là, ça fait réfléchir !

De mon coté, j'ai une Carl Martin Pro Power qui peut se trouver à tarifs raisonnables d'occase, ça fait maintenant plus de 3 ans que je l'ai et je n'ai jamais rien eu à signaler avec. Un peu lourde, comme toutes les alim, mais absolument silencieuse et bien isolée.

Citation:
J’ai trouvé mon problème sur le delay ! Des soudures qui touchaient les potards malgré les pads...

C'est vite arrivé ce genre de souci ! Après, avec une audio probe on s'en sort très vite, Je vais peut être updater l'article que j'avais écrit à ce sujet, voire y ajouter une petite vidéo.
http://www.coda-effects.fr/201(...).html

Sinon pour ceux que ça intéresse, j'ai finalement terminé de faire fabriquer mon PCB pour le relay bypass, et je l'ai mis en vente sur mon site :
http://www.coda-effects.fr/p/p(...).html
Si ça vous dit d'avoir des switchs "soft" et silencieux, sans se casser la tête à programmer les PICs.
rocknrott
Intéressant ce silent switching je vais le tester dans ma eternity burst. Et merci aussi pour le tutoriel sur l'audio prob je vais tenter de débugger ma plexitone 3 canaux qui reste bloquée en mode hi gain.
transactions, entre autres, réalisées avec:
Tchoun ,Koraito, FXmen974, Hendzep, Bluesbreaker, Jakhal, Ihshan, Baptistus, Zakk Cantrell, Gobnew, Davidas94, Xutos77, Bilsteen, Sansystem, Golgot_vr, La Benouze, Vickyland, Marcfz169, Nicosonic, Jaybea, Nighttrain,Sebaston...et j'en passe
Fandango
geogeo68 a écrit :
Hehe oui un joli pedalboard DIY c'est cool à fabriquer aussi

Voilà le mien

Un peu bling bling certes mais j'en suis assez fier

J'y ai intégré directement dans la planche un tuner korg pitchblack (bien pratique)

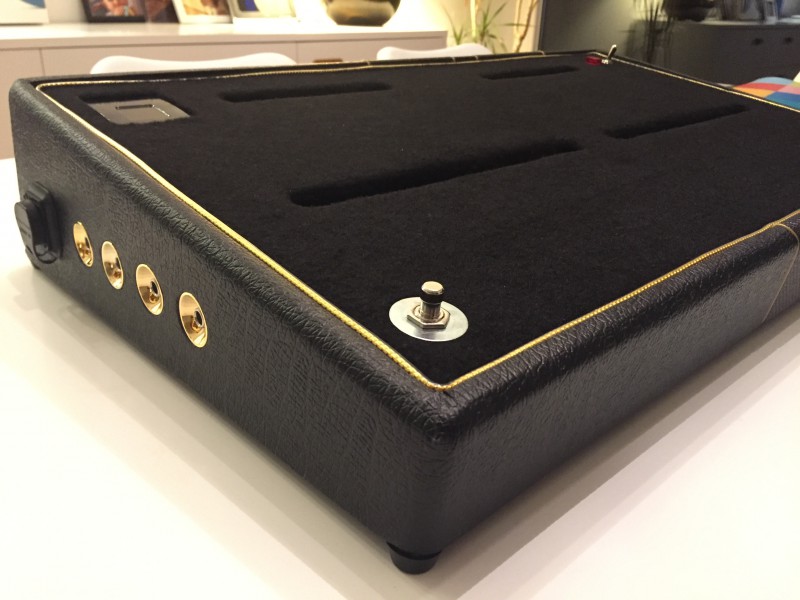

Pedalboard à vide


Pedalboard


Le voyant type jewel rouge avec toggle switch pour le côté ouintage

Pedalboard


Pedalboard


Câblage


Tuner


Du tonerre de dieu ton PB... Je cherche à m'en faire dans le même style....
geogeo68
Merci

Fait toi plaisir tu ne le regretteras pas
Matt vient de finir aussi le sien dans le même style

C'est du boulot mais si tu est bricoleur ce n'est pas si compliqué
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Matt310

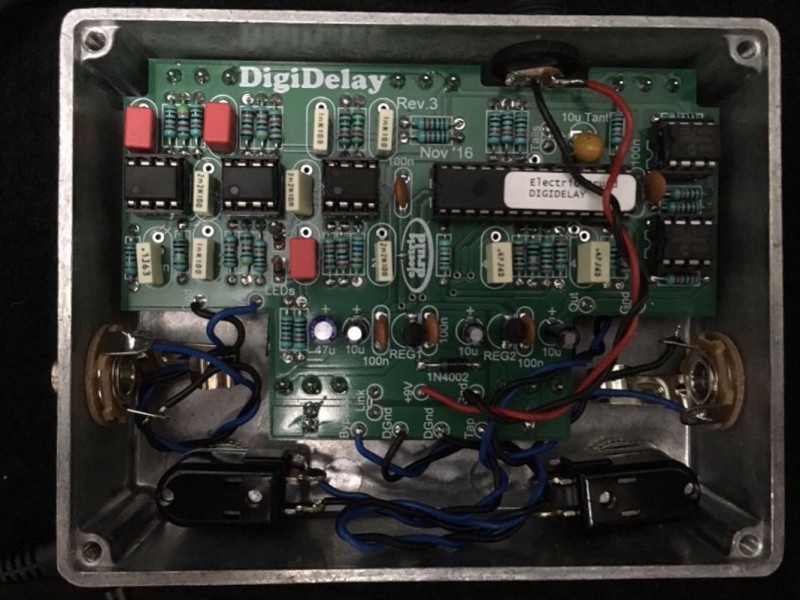

J’ai enfin pu tester mon digital delay avec tap tempo de chez Electric Druid, il marche nickel. A ceux qui voudraient le faire, attention aux culs des potards qui ont une fâcheuse tendance à toucher les soudures. Il faut aussi plier les pattes de la prise DC pour rentrer le PCB. a mettre plutôt vers le bas du boîtier.


DigiDelay


Me manque encore à faire le sticker.
geogeo68
Ce sont des potards avec les pattes en angle droit soudés au pcb?

Sur ce genre de potards je colle au double face un bout de vieille carte de crédit ou de fidélité découpée au diamètre du potard pour isoler des courts circuit

demandez à votre mie elle en a sûrement plein son sac qu'elle n'a jamais utilisé
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Matt310
Oui des alpha PCB coudés. Des pads en caoutchouc sont livrés avec le kit Musikding mais ne suffisent pas.
Denis13
Des petits ronds de feutrines ça marche bien aussi, auto adhésif, assez épais, et 1€ les 20 (à la louche) chez casto-merlin
Fandango
normalement je recois mon kit zen drive aujourd'hui... Je vais pouvoir participer activement à ce bô topic
we gonna groooooove
geogeo68
AH tiens une Zendrive
Bonne idée de commencer avec ça

Je viens de terminer un clone Hermida hier
Ça sonne super bien


sinon vous avez remarqué ?
200 pages!! ça s’fête!!!
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
rocknrott
J'ai pu repérer enfin le souci de ma plexitone 3 canaux.
Faux contact sur le jack de sortie.

Par contre en la jouant j'ai trouvé le son très fuzz quand on pousse le gain...y'en a qui adorent moi c'est pas ma came.

D'où mes questions: ce sont bien les leds qui ecrêtent le signal qui sont responsables de ce phénomène?
Est-ce qu'en tweakant d'autres diodes on peut atténuer l'effet fuzz.

Edit: il s'agit d'un kit Tayda.
