Photos de vos pédales DIY

Rappel du dernier message de la page précédente :
Invité
Fandango a écrit :
Thrillseeker a écrit :





Sympa !


Le mérite en revient à jack_vester, à qui j'ai juste soumis l'idée globale que j'avais.

Après, j'ai par principe fait chier en demandant quelques ajustements, qui nous ont permis de revenir à la version initiale

Bon j'ai tout de même fait bouger une rune et modifier une taille de police, faut pas déconner non plus
Denis13
Thrillseeker a écrit :
Fandango a écrit :
Thrillseeker a écrit :





Sympa !


Le mérite en revient à jack_vester, à qui j'ai juste soumis l'idée globale que j'avais.

Après, j'ai par principe fait chier en demandant quelques ajustements, qui nous ont permis de revenir à la version initiale

Bon j'ai tout de même fait bouger une rune et modifier une taille de police, faut pas déconner non plus

On a le droit de voir l'intérieur ?
Invité

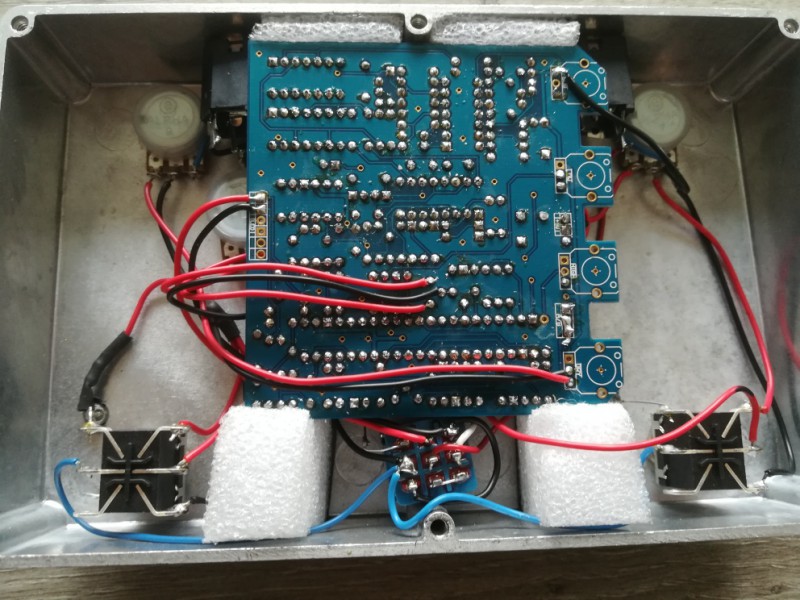

Alors oui, mais le pcb a du être installé composants tournés vers le haut, donc c'est passionnant xD

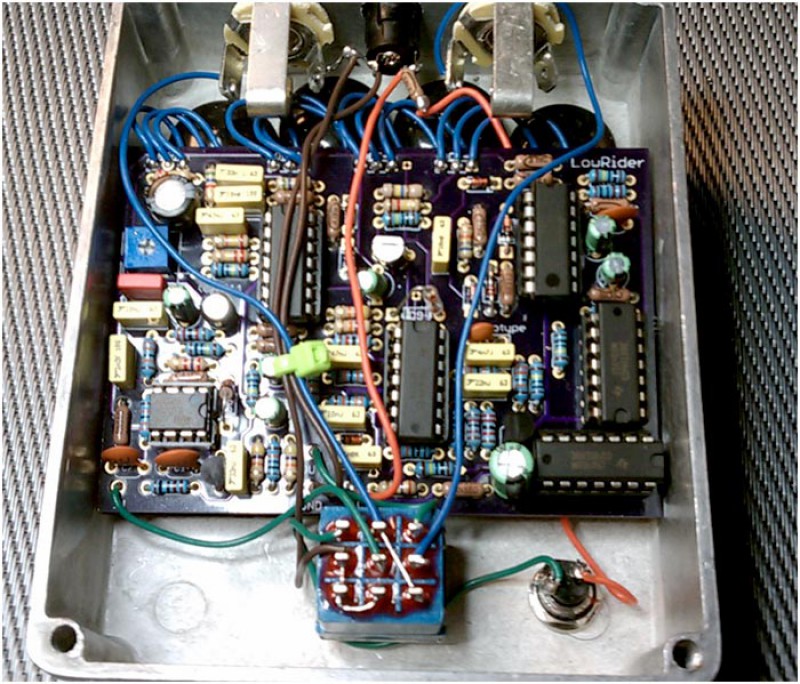

En fait il s'agit du PCB de Madbean, sachant que j'ai demandé des modifs pour pouvoir activer chaque octave séparément, donc ça doit donner plus ou moins ça (version un seul switch).

benoi31
Très cool ce qu'il se passe ici !

Pas mal l'octaver, ça envoie comme circuit, sûrement compliqué à débugguer ^^
jack_vester
benoi31 a écrit :
Très cool ce qu'il se passe ici !

Pas mal l'octaver, ça envoie comme circuit, sûrement compliqué à débugguer ^^


En effet, assez sympa à débugger, surtout que l'octave up ne marchait pas à la première mise à feu...
Mais bon, avec les docs MadBean, schéma et layout, et avec GBF + oscillo, on trouve! C'était une 1N34A qui s'était "brisée" au niveau de sa base, et qui ne laissait pas passer le signal... Truc à la con!
Clone Friedman BE100, mais en 50W!!
https://www.guitariste.com/for(...).html
Mon clone Soldano!
https://www.guitariste.com/for(...)30536
PiPiRoSe
kk1 a t il des infos sur la pédale maxon od808x ?
merki
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
fuzzylogic

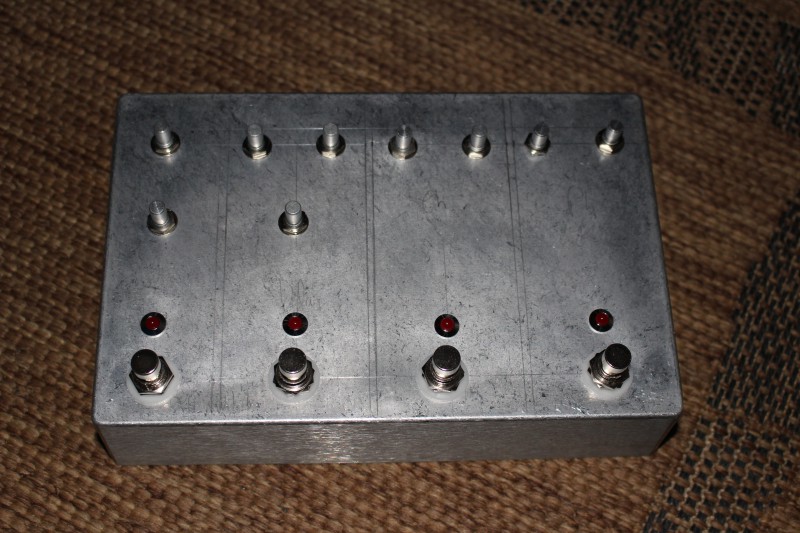

Un petit multi-effet à ma sauce avec das l'ordre un phaser, chorus, delay puis reverb. Il s'agit de mon premier montage donc... pas de photo de l'intérieur (remarque que tout à fonctionné du premier coup) ; les perçages ont été un peu galères notamment deux qui ont bien décalé mais bon (et d'autres qui ont moins décalé)... on apprend de ses erreurs

Pour l'instant, pas de déco, c'est du brut de brut !

Les kits sont ceux de musikding



multi
hello les amis

petite astuce que je voulais partager avec vous

dans nos câbles rj45 les fils sont en cuivre et tressé par pair !
ca dépanne bien car mes velleman a ~20€ sont de moins bonne qualité ( même si de diamètre supérieur, ils cassent lorsque trop manipulés )


vous pouvez peut être m'aider:
les 1590bb sont un peu short pour un de mes projets, il y aurai quoi de 1.5 / 2 cm + long / + large ?

difficile d'y voir clair sur la masse de boitier dispo
Denis13
byod a écrit :
vous pouvez peut être m'aider:
les 1590bb sont un peu short pour un de mes projets, il y aurai quoi de 1.5 / 2 cm + long / + large ?

difficile d'y voir clair sur la masse de boitier dispo

JJ
https://www.musikding.de/Box-Type-JJ
Denis13 a écrit :
byod a écrit :
vous pouvez peut être m'aider:
les 1590bb sont un peu short pour un de mes projets, il y aurai quoi de 1.5 / 2 cm + long / + large ?

difficile d'y voir clair sur la masse de boitier dispo

JJ
https://www.musikding.de/Box-Type-JJ


JJ semble tout indiqué effectivement merci
Invité
jack_vester a écrit :
benoi31 a écrit :
Très cool ce qu'il se passe ici !

Pas mal l'octaver, ça envoie comme circuit, sûrement compliqué à débugguer ^^


En effet, assez sympa à débugger, surtout que l'octave up ne marchait pas à la première mise à feu...
Mais bon, avec les docs MadBean, schéma et layout, et avec GBF + oscillo, on trouve! C'était une 1N34A qui s'était "brisée" au niveau de sa base, et qui ne laissait pas passer le signal... Truc à la con!


Je me permets, après un peu de recul, de venir totalement recommander le travail de jack_vester, tout comme j'ai recommandé celui de Denis

Ces 2 forumeurs m'ont permis d'avoir des pédales que je n'aurais pu avoir "officiellement", pas seulement pour raisons financières, car ils m'ont permis de customiser les réalisations par rapport à mes besoins!
Invité
Thrillseeker a écrit :
jack_vester a écrit :
benoi31 a écrit :
Très cool ce qu'il se passe ici !

Pas mal l'octaver, ça envoie comme circuit, sûrement compliqué à débugguer ^^


En effet, assez sympa à débugger, surtout que l'octave up ne marchait pas à la première mise à feu...
Mais bon, avec les docs MadBean, schéma et layout, et avec GBF + oscillo, on trouve! C'était une 1N34A qui s'était "brisée" au niveau de sa base, et qui ne laissait pas passer le signal... Truc à la con!


Je me permets, après un peu de recul, de venir totalement recommander le travail de jack_vester, tout comme j'ai recommandé celui de Denis

Ces 2 forumeurs m'ont permis d'avoir des pédales que je n'aurais pu avoir "officiellement", pas seulement pour raisons financières, car ils m'ont permis de customiser les réalisations par rapport à mes besoins!


Mytho !

T'as dit qu'il fallait pas acheter leurs pédales quand on est pas déjà un peu assuré du son qu'on cherche ... t'as même abondé dans le sens du message qui conseille à Hailloutro d'acheter des chinoiseries
