Photos de vos pédales DIY

Rappel du dernier message de la page précédente :
comas
Boba7 a écrit :
Clairement je vais commencer à la mettre partout aussi !


Il suffit d'ajouter une 100 ohms entre le 9V et le circuit c'est bien ca ?
Soyez Réaliste, demandez l'impossible ...

Des tubes à tester ? Je peux faire ça pour vous !

https://www.guitariste.com/for(...).html
Boba7
comas a écrit :
Boba7 a écrit :
Clairement je vais commencer à la mettre partout aussi !


Il suffit d'ajouter une 100 ohms entre le 9V et le circuit c'est bien ca ?


Yep, c'est ça, du moins je crois.
On en trouve sur certains circuits, avec des valeurs variables. Ca me semble indispensable maintenant !
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
benoi31

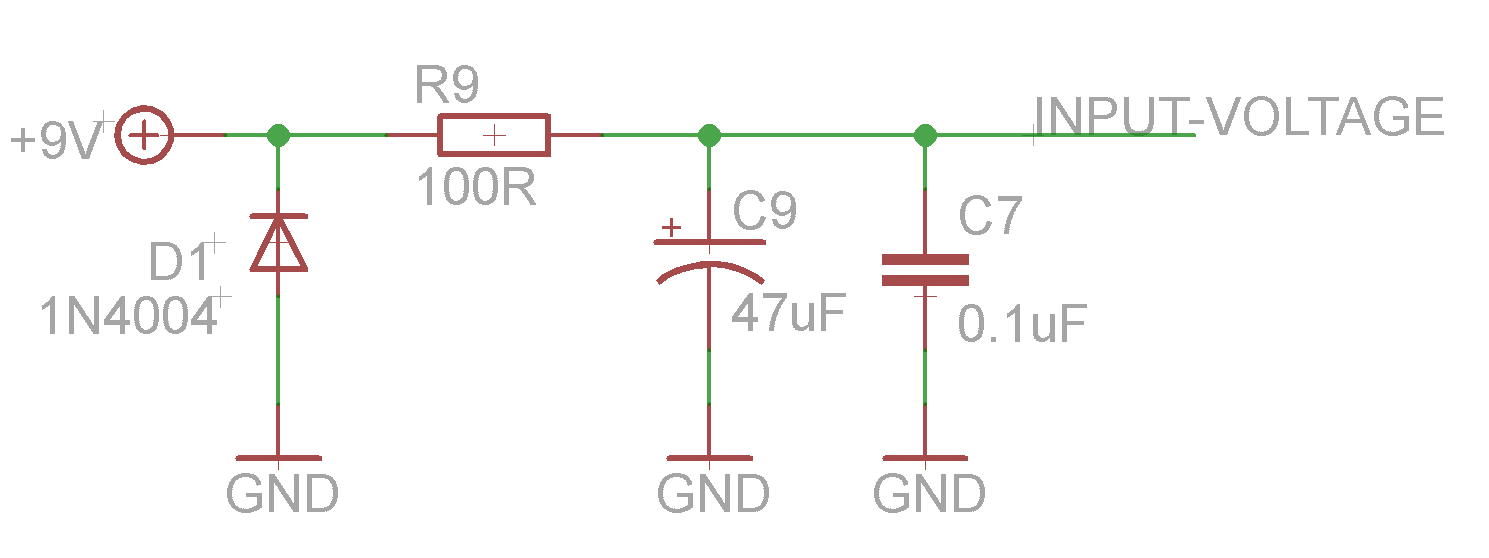

En fait, il faut aussi avoir un ou deux condensateurs à la masse pour former un filtre :


Le 47 uF (si tu peux mettre plus c'est encore mieux) suffit normalement, le 100nF permet d'éliminer des oscilations plus haute fréquence (le "hiiiisssss")

J'avais écrit un truc vite fait là dessus sur mon blog :
http://www.coda-effects.fr/p/s(...).html
comas
benoi31 a écrit :
En fait, il faut aussi avoir un ou deux condensateurs à la masse pour former un filtre :


Le 47 uF (si tu peux mettre plus c'est encore mieux) suffit normalement, le 100nF permet d'éliminer des oscilations plus haute fréquence (le "hiiiisssss")

J'avais écrit un truc vite fait là dessus sur mon blog :
http://www.coda-effects.fr/p/s(...).html


Y'a plus qu'a mettre ca sur un PCB .. je vais essayer de dessiner ca .. mais vu mes talents
Soyez Réaliste, demandez l'impossible ...

Des tubes à tester ? Je peux faire ça pour vous !

https://www.guitariste.com/for(...).html
Boba7
Merci pour ces précieuses précisions !

En général on trouve toujours un électro de 47 ou 100uf mais plus rarement la diode de protection (en parallele, mais aussi possible en série non ? J'ai régulièrement vu des 1n5817 en série à l'entrée. Plus sûr encore ?) et encore plus rarement le 100nf ou la résistance en série !! Je ne me souvenais pas de ma fonction du 100nf, merci !

Maintenant s'il manque seulement un ou deux éléments, résistance et 100nf par exemple, rien n'empêche de les souder directement à partir du jack d'alim pour la résistance, et en parallèle avec le 47uf (meme par en dessous) pour le 100nf, non ? Pas très propre mais fonctionnel.
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
moussenoff
Très bonnes infos

Petite question est ce que ce type de modif s'applique à n'importe quel circuit ? Je le rajouterai bien sur certaines de mes pédales comme la fuzz face par exemple

Merci
benoi31
Citation:
En général on trouve toujours un électro de 47 ou 100uf mais plus rarement la diode de protection (en parallele, mais aussi possible en série non ? J'ai régulièrement vu des 1n5817 en série à l'entrée. Plus sûr encore ?) et encore plus rarement le 100nf ou la résistance en série !! Je ne me souvenais pas de ma fonction du 100nf, merci !

La diode en série c'est possible oui, le problème c'est la perte de voltage dûe au seuil de tension de la diode, généralement 0.6V. Les 2n5817 font moins baisser la tension, donc c'est pour ça qu'on les utilise.
Le mieux pour une diode en série, c'est une zener de 9.1V

Les deux condensateurs permettent de filtrer différentes fréquences : le 47uF le 50Hz du courant, et 100nF du 100 Hz qui peut rester.
En fait, l'alim des pédales fait passer un courant alternatif en courant continu; le problème, c'est que selon la qualité de celles ci il peut rester plus ou moins d'oscillations résiduelles qui peuvent causer ce "hmmmm" désagréable. Avec un filtre tout bête comme celui là, on peut en éliminer pas mal

Citation:
Petite question est ce que ce type de modif s'applique à n'importe quel circuit ? Je le rajouterai bien sur certaines de mes pédales comme la fuzz face par exemple

Pour la fuzz face, il faut faire attention à l'inversion de polarité et il faut donc inverser la polarité des condensateurs.
Après, la majeure partie du bruit sur ces fuzz est lié à l'amplification démentielle qui amplifient tous les petits bruit des micros... Mais ça peut pas faire de mal !
Boba7
benoi31 a écrit :

La diode en série c'est possible oui, le problème c'est la perte de voltage dûe au seuil de tension de la diode, généralement 0.6V. Les 2n5817 font moins baisser la tension, donc c'est pour ça qu'on les utilise.
Le mieux pour une diode en série, c'est une zener de 9.1V

Les deux condensateurs permettent de filtrer différentes fréquences : le 47uF le 50Hz du courant, et 100nF du 100 Hz qui peut rester.
En fait, l'alim des pédales fait passer un courant alternatif en courant continu; le problème, c'est que selon la qualité de celles ci il peut rester plus ou moins d'oscillations résiduelles qui peuvent causer ce "hmmmm" désagréable. Avec un filtre tout bête comme celui là, on peut en éliminer pas mal


Mais une résistance de 100ohms à l'entrée fait aussi baisser la tension non ? Il me semble que j'avais mesuré une baisse de 0.2, 0.3v, dans ces eaux là, quand j'en ai monté sur les petites Green Ringer.

Par ailleurs (rien à voir), tu parles de la max1044 sur ton blog. J'ai fini par opter pour une tc1044scpa après avoir lu des messages sur madbean parlant de max1044 qui grillaient "facilement" (pour peu qu'on dépasse même de peu les 9v)
J'ai vu sur musikding qu'ils ont les ICL7660s, qui ont l'air d'être (d'après les fiches techniques) similaires en tout point aux tc1044scpa. Mais sur la fiche des ICL, ils abordent des points que je trouve intéressants. C'est ici : http://www.intersil.com/conten(...)a.pdf
En page 8, les points 6 et 7 me semblent intéressants, mais je ne suis pas encore assez calé pour bien les comprendre. En tout cas ça permettrait de protéger encore un peu le circuit, ce qui me semble pas mal. Peut-être superflu, je ne me rends pas compte.

Et toujours côté protection du circuit, j'avais aussi lu qu'une diode en parallèle (à la masse) protégeait moins d'une inversion de polarité qu'un diode en série. Faut que je retrouve le lien, je l'ai noté quelque part, donc je ne pourrais pas en dire plus là...
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
benoi31
Bah pour la diode de protection, le problème c'est si elle saute : en série, tu protège le circuit, pas en parallèle
moussenoff
benoi31 a écrit :

Citation:
Petite question est ce que ce type de modif s'applique à n'importe quel circuit ? Je le rajouterai bien sur certaines de mes pédales comme la fuzz face par exemple

Pour la fuzz face, il faut faire attention à l'inversion de polarité et il faut donc inverser la polarité des condensateurs.
Après, la majeure partie du bruit sur ces fuzz est lié à l'amplification démentielle qui amplifient tous les petits bruit des micros... Mais ça peut pas faire de mal !


Merci Benoit
Boba7
benoi31 a écrit :
Bah pour la diode de protection, le problème c'est si elle saute : en série, tu protège le circuit, pas en parallèle


Oui c'est ce qu'il me semblait. Mais dans ce cas autant la mettre en série non ?
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
Boba7

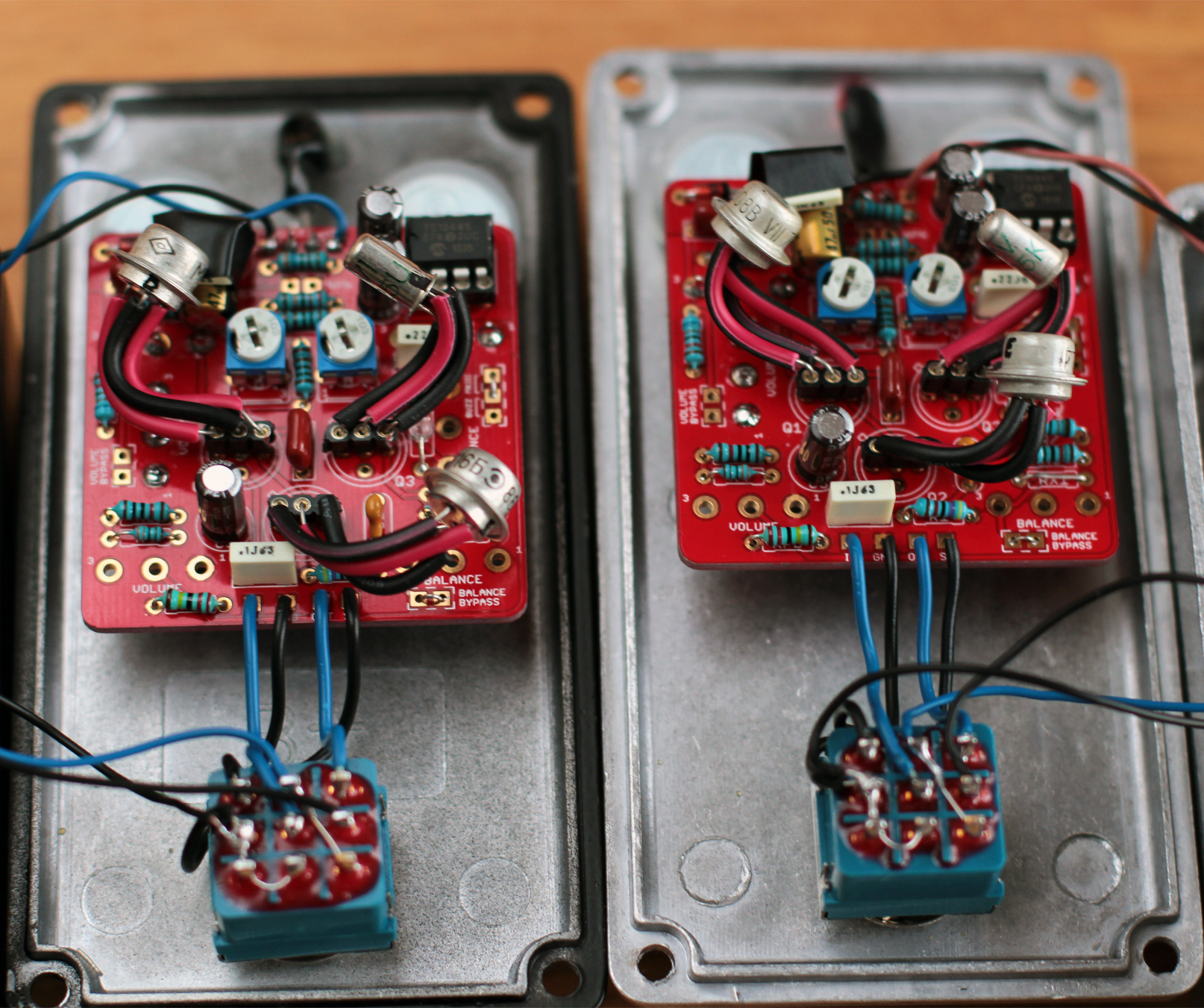

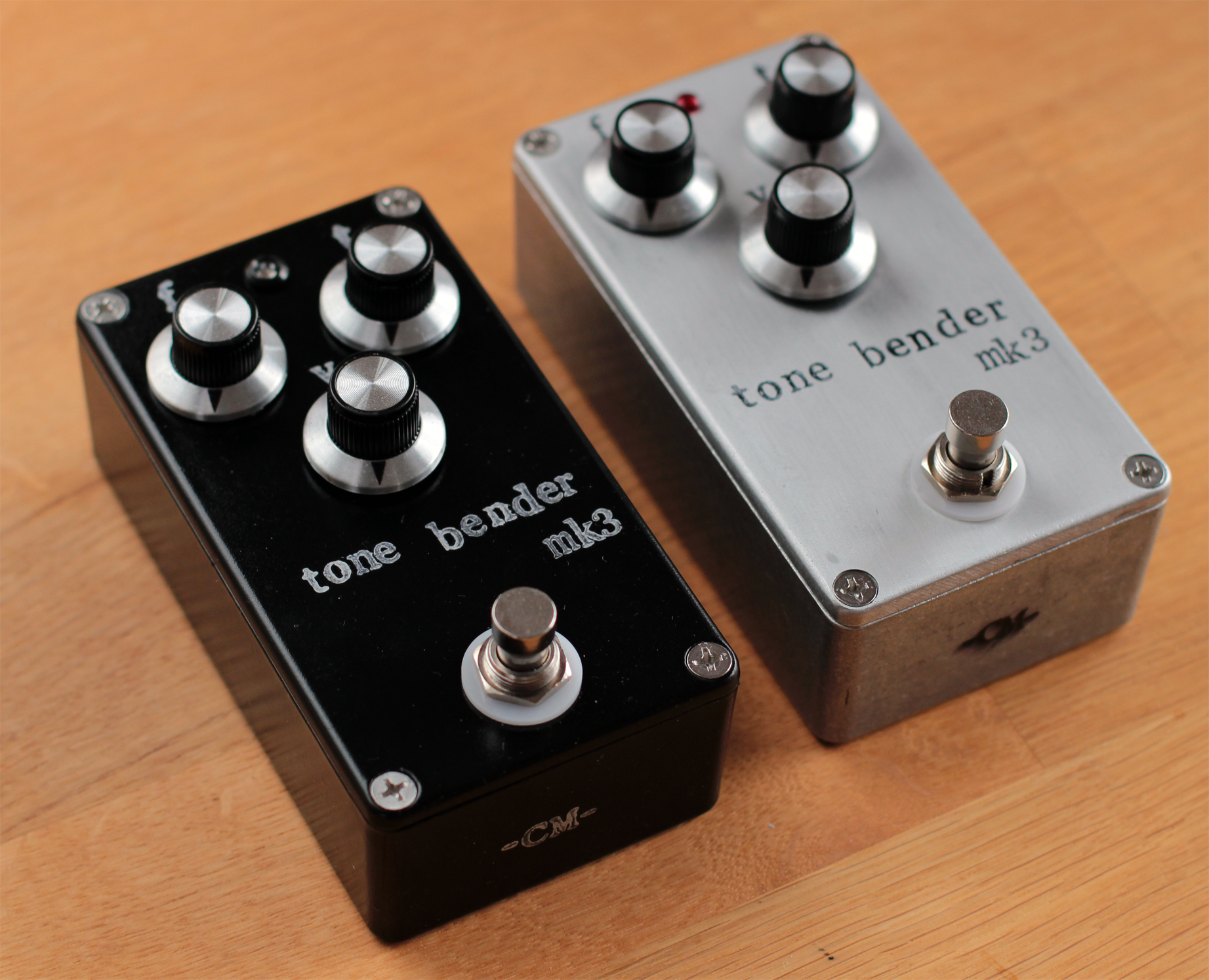

Deux tonebender montées ce week-end !

Première tentative de look à l'envers, ça me plaît pas mal, et c'est incroyablement pratique à monter ! Ca vous dit quoi ?

(il y a un 100nf monté sur l'électro, en parallèle, que j'ai ajouté pour enlever un peu de ronflette. Plus une résistance de 100r en série avec l'arrivée du 9v)



"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
moussenoff
Boba7 a écrit :
Deux tonebender montées ce week-end !

Première tentative de look à l'envers, ça me plaît pas mal, et c'est incroyablement pratique à monter ! Ca vous dit quoi ?

(il y a un 100nf monté sur l'électro, en parallèle, que j'ai ajouté pour enlever un peu de ronflette. Plus une résistance de 100r en série avec l'arrivée du 9v)





Joli montages
benoi31
Boba7 a écrit :
Deux tonebender montées ce week-end !

Première tentative de look à l'envers, ça me plaît pas mal, et c'est incroyablement pratique à monter ! Ca vous dit quoi ?

(il y a un 100nf monté sur l'électro, en parallèle, que j'ai ajouté pour enlever un peu de ronflette. Plus une résistance de 100r en série avec l'arrivée du 9v)





Jolies !!!

Je reconnait le PCB
J'avoue que ça doit être pas mal de monter ça comme ça !

En tout cas elles envoient ces fuzz, c'est du lourd !
Boba7
Oui c'était ta bleue qui m'avait donné envie !

Je l'adore, c'est rudement efficace comme circuit !! Et polyvalent l'air de rien. Je pense en vendre une et garder l'autre, peu importe la couleur.

Et je vais en monter encore quelques unes inversées, ça me plaît beaucoup !

Les pcbs de chez Aion sont vraiment top, le layout est super, la led en haut avec le pad switch en bas c'est très pratique. Super expérience. Juste dommage qu'il n'y ait pas eu résistance et 100nf en plus à l'entrée du 9v, la différence s'entend vachement, en tout cas avec mon setup et mon réseau électrique (un peu minable).
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
geogeo68
Superbes tes TB boba

J'aime bcp le look inversé!
