Photos de vos pédales DIY

Rappel du dernier message de la page précédente :
geogeo68
Superbes tes TB boba

J'aime bcp le look inversé!
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
mifl
  • #406
  • Publié par
    mifl
    le 05 Jan 16, 20:40
En effet très belle realisation
Tu fixes le pcb au cul des potar ?
Boba7
Ouais, les potars sont directement soudés au pcb. C'est bien pratique !

Et merci moussenof et geogeo!
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
Boba7

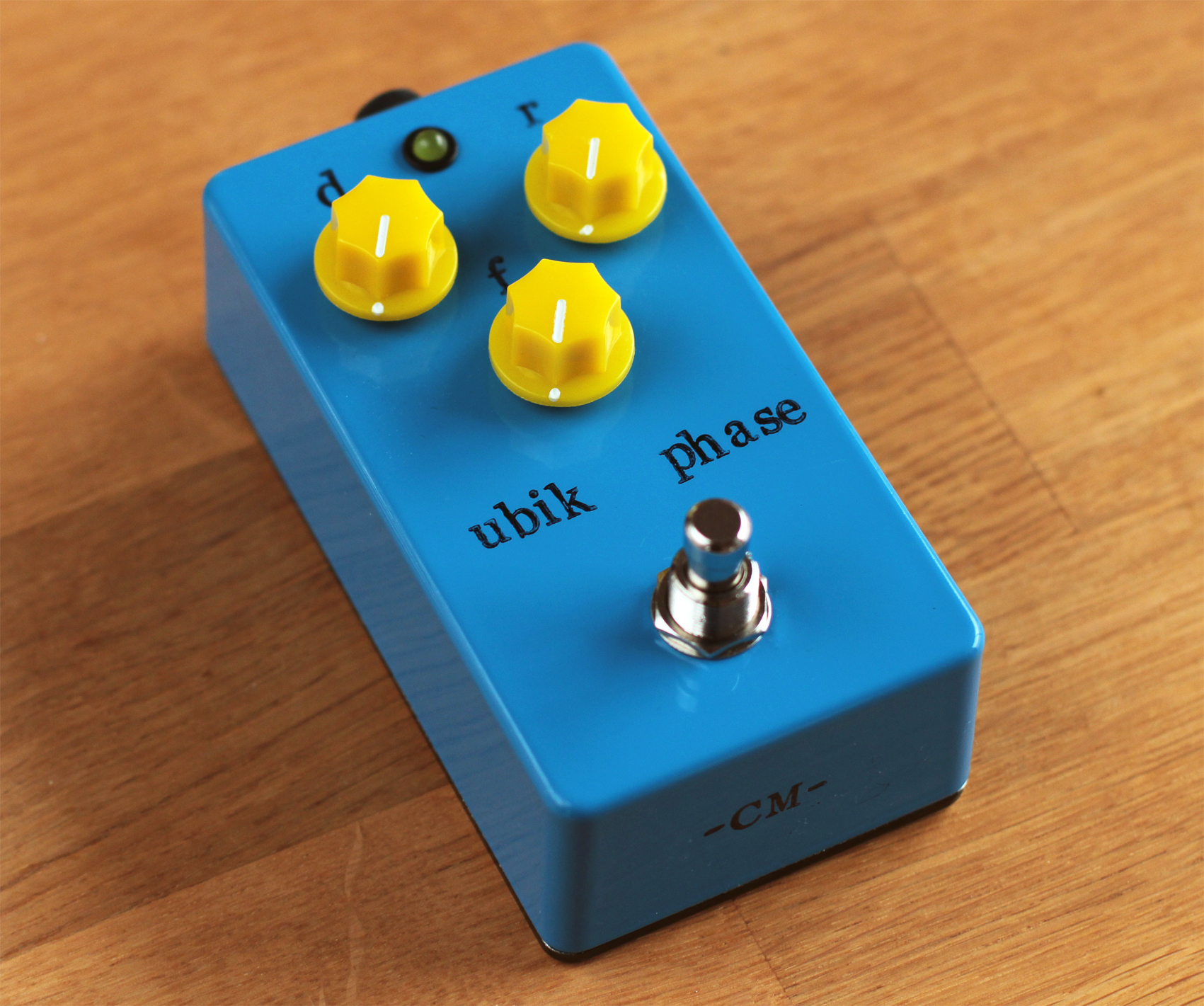

Et un clone de Mutron II !
Ubik parce que j'ai terminé pour la 2ème ou 3ème fois le roman de Philip K. Dick du même nom au moment où j'ai commencé cette pédale.

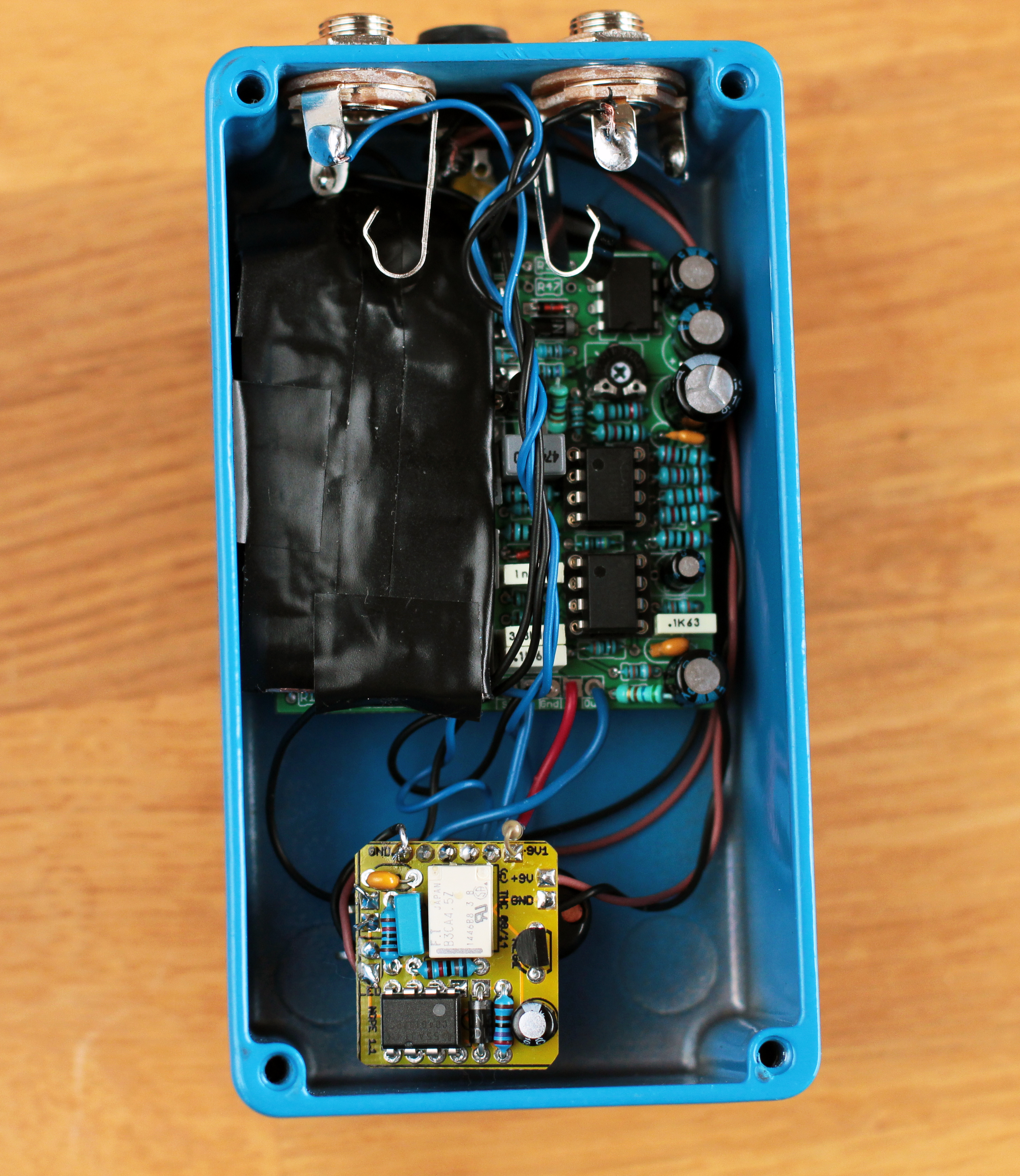

Mon seul problème : j'ai été trop gourmand, et j'ai mis les jacks au dessus sans réfléchir. Mais du coup l'input était trop proche du lfo et de la led entourée de ldr, et il y avait un léger tic tic en on comme en off. Après plusieurs tentatives pour le calmer, j'ai finalement opté pour une feuille de cuivre reliée à la masse (comme celle avec lesquelles on blinde les guitares) et entourée d'adhésif, placée entre le circuit et l'input. Résultat : plus aucun bruit !

Celle-là je me la garde, si j'en refais ce sera avec les jacks sur les côtés, ou bien en désolidarisant les potars du circuit.

Ah oui, sinon ça sonne ultra bien ! Et j'en ai eu pas mal des phasers...


"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
mifl
  • #409
  • Publié par
    mifl
    le 11 Jan 16, 13:43
Boba7 a écrit :




👍🏻

Ton systeme de switching m'interesse !!!

Tu fabriques le pcb ?

J'ai une vingtaine de mini relais en stock ,j'essayerais bien ça !!!
benoi31
Le problème c'est l'IC il me semble qu'il faut le coder... J'avais hésité à un moment à passer toutes mes pédales en relay bypass (pour éviter les "plocs"), mais au final, c'est pas donné donné.

En tout cas on ne t'arrête plus boba Belles réalisations !
Tu aurais un lien vers tes tampons à lettre ? Et surtout le tampon encreur ? J'en ai acheté un ya pas longtemps, mais il ne sèche pas sur les boites, et bave quand je mets du vernis...
Boba7
mifl > Non le relay true bypass vient d'ici : http://diy.thcustom.com/shop/n(...)-kit/
Mais le kit fournit le relay aussi.

J'utilise des relay bypass surtout sur des effets que je suis susceptibles d'utiliser en formation acoustique (acoustique + signal dans un ampli avec effets), pour ne pas entendre de gros plocs. Sur les fuzz, overdrive, etc, je reste en 3PDT, quand même plus économique.

Benoit, les tampons c'est ça : http://www.amazon.fr/Tampons-C(...)6QWWS
Et l'encre c'est stazon : http://www.amazon.fr/gp/produc(...)5_s00

Après faut prendre le coup de main, c'est pas évident au début, les lettres sont pas alignées, pas à la même hauteur etc.

Après avoir tamponné, je laisse sécher au moins une quinzaine d'heures et ensuite j'applique du vernis en bombe, mais d'abord avec une couche très fine, quasi rien, puis j'attends 10, 15 minutes avant de refaire la même chose. Ensuite je laisse sécher un peu plus et seulement après tout ça je mets une bonne dose de vernis. Comme ça l'encre ne bave pas.

L'encre gris métallique que j'ai utilisée pour la tonebender noire est un peu plus difficile à manier, plus épaisse. Mais avec de la patience ça va !
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
mifl
  • #412
  • Publié par
    mifl
    le 11 Jan 16, 20:05
Merci boba pour le lien
Je ne connaissais pas

C'est top!! Pas d'ic a programmer !!
moussenoff
Merci pour les liens Boba7 pour les tampons ça m’intéresse également

Petite dernière en cours, "Dire Straits special" basée sur l'orange squeezer

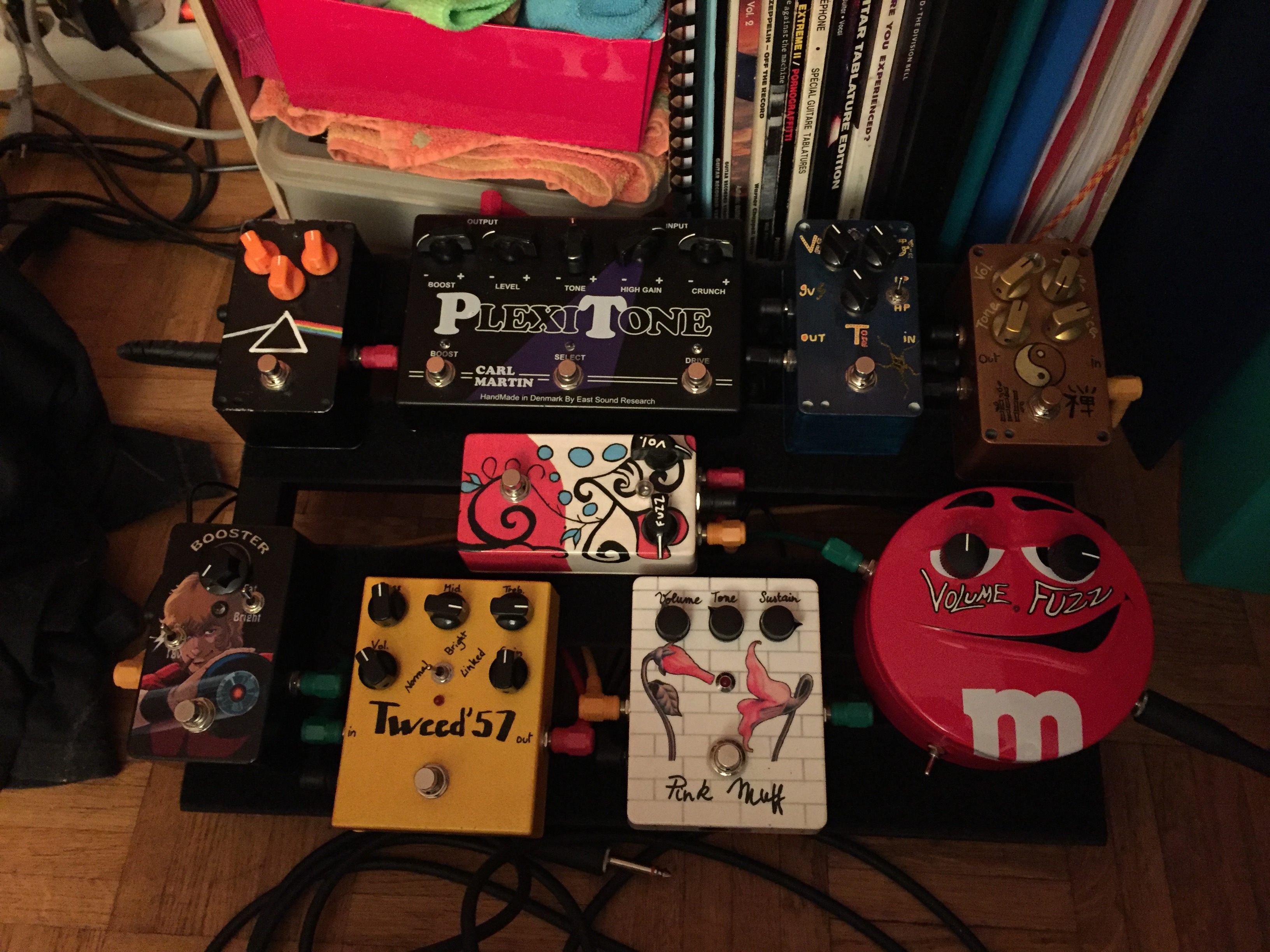

Pedalboard fraichement reçu hier avec une config essayé hier soir qui évoluera surement en fonction des morceaux et de mon humeur

moussenoff
J'avais une question sur ma M&M's fuzz j'ai une sorte de parasite quand je pousse le potard de fuzz à fond
est ce que vous auriez une solution pour ce genre de problème ?
benoi31
Haha la King Of Tone on est à la limite de la contrefaçon là haha ^^

Je suis justement en train d'en fabriquer une aussi
Avec ce PCB qui est très bien fait effectivement. Tu l'as testé en 18V ?

A posteriori, je me dis que le PCB a des petits défauts: déjà si on veut socketter les diodes, c'est assez pénible car elles ne sont pas toutes au même endroit, on doit couper les sockets et pas mal souder au final. Après, l'absence de template pour percer est aussi relou, je suis en train d'en faire un à l'échelle. Je pense que je vais l'envoyer à rullywow, ça aiderait pas mal quand même un bon patron pour le perçage.
