Ca brancherait quelqu'un un pcb de Boss Slow Gear ?
J'hésite à en commander via oshpark : https://oshpark.com/shared_pro(...)aX54h


benoit > je t'avoue que je n'ai jamais imprimé de patron pour percer, je fais toujours à la règle...

Pareil j'ai écouté c'est pas trop mon truc... Un peu trop simulation de violon pour moi
Avec un temps plus long, on pourrait faire des jolis swells mais là... Peut être qu'il y a moyen de bidouiller mais bon

Hmmm vous m'avez un peu refroidi... je vais attendre un peu !

La VFE BumbleBee a l'air intéressante, elle ajoute un compresseur et pas mal d'options.

C'est clair, je fais carrément un clone de chez clone! Testé en 18v, un petit changement quand même! Plus "puissant" :-)
Et vu que je faisais le clone de chez clone, je n'ai pas socketté les diodes, j'ai les ai direct soudées.
Pour le perçage, je fais une photocopie de la façade qui me sert de patron. Mais je me suis fait chié à faire la façade avant... Un coup de pointeau, et c'est parti.

(mode justicier on)
D'accord, donc les pédales Rockett c'est 200 balles pour des condensateurs tayda... :p

Ils sont très bien les condo Tayda :p

Au passage, quelqu'un aurait des schémas TurretBoard de FuzzFace NPN ?

La KoT

Super OD !!
J'en avais fait une a partir du layout de GuitarFX
C'etait la folie le câblage entre les 4 switches, les 6 potards tout ca en BB

En tout cas ça sonne d'enfer! J'm'en referais bien une, tiens
Par contre Je trouve que c'est dommage les dip switches,
en les montant en surface on profite plus des possibilités de la bestioles

En tout cas super deco p'tain chez moi c'est vraiment mon point noir

Tu as celui-ci, un classique
http://tagboardeffects.blogspo(...)l?m=1

Avec des transos NPN il te suffit d'inverser le sens des capa electro
Et d'inverser les connections de l'alim ; donc masse vers le - et 9v vers le +

Le problème, c'est que 4 switches, plus 6 knobs et 2 3PDT sur un boitier BB, ça devient l'enfer sur le boitier là

Je suis en train d'en faire une avec des DPDT pour chaque pédale (le clipping assymétrique je trouve pas ça incroyable), c'est déjà plus viable

A je confirme c'est pas évident 4switches, 6 knobs et 2 FS
Mais ça rentre

Par contre j'ai bien aimé avec les diodes germanium 1N34A

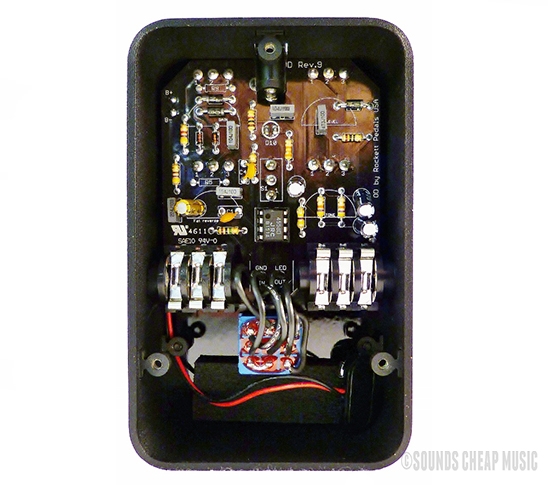

Pour les pédales Rockett, j'en ai discuté avec un guitariste qui possédait la v1 de la blue note, apparemment les condensateurs étaient différents. D'après les photos qu'il m'a montré, c'étaient à l'origine des Panasonic SMF (qui sont de très bons condensateurs).

Le problème, c'est qu'ils ne sont plus produits depuis 2014 je crois. Du coup, ils ont du switcher vers un autre type de condos, et à mon avis ils avaient pas prévu ça, et se sont reporté vers un autre modèle sans trop réfléchir, et en essayant de diminuer les couts tant qu'à faire

Sinon, allez, j'aime pas trop balancer, mais bon là c'est dans le contexte ^^


Pour ceux qui suivent ce thread, ça devrait vous rappeler quelque chose...
et pour ceux qui ne suivent pas, RDV pages 20-21
(ou ce lien... http://fr.aliexpress.com/item/(...).html )

Ah ah bien joué...

En effet!!!

Mais le boitier n'est plus dispo sur Aliexpress... J'en aurais fait qu'une comme ça, du coup...
Mais il a raison, il faut pas se priver!!

Pour les condos, en effet, les SMF commencent à devenir chaud à trouver...
Je me suis rabattu sur les Wima, pour ma part...

Pareil, les Wima MKP2 sont même mieux à priori.
Ils sont cependant un peu plus gros et n'existent pas en hautes valeurs (genre 1uF...), il faut alors se rabattre sur les MKS2

Wima ou MKT pour moi. Des tayda dans certaines pédales persos, pas dans celles pour les potes ou que je vends.
