Photos de vos pédales DIY

Cool merci bcp pour les détails

Je vais tester tes mods

Tu as pris quoi comme valeur pour le potard de gain
De mémoire le schéma conseillait 1M log mais j'ai mis du linéaire car bcp de commentaires disaient que ça fonctionnait mieux

Non justement, avec les mods, le log marche super !
Je pense que c'est une erreur de schéma, en comparant avec d'autres overdrive de la même marque surtout...

Ok je testerais tes mods et je verrais bien.
si le linéaire pose problème à ma prochaine commande je prendrai un log

là
Tu prends le petit circuit pour l'adapter en through hole. Gaffe c'est tout tout petit
Je viens de m'en reprendre une trentaine
Et merci pour le switch je finirai la sansamp le we prochain

Oulala mais j'avais loupé ce post, ça a l'air terrible ce Sunn model T in a box !

Je vais tester ça, si ça vous tente, je peux faire un petit PCB aussi... Quand j'aurai fini d'assembler les 67 pédales du projet Ulule

Après le problème avec les JFET c'est l'enfer du biasing quoi, c'est hyper sensible comme technologie, sans compter le tri pour en trouver des bons ! (mais le petit montage en SMD est pas mal pour ça !)

Je vous posterai quelques photos ici, je commande bientôt les 100 PCB de chaque + 90 boitiers ça va faire de belles photos haha

C'est pas que le souci du biasing, j'ai monté la pédale à la base avec des Through hole et pas de souci pour les biasser aux valeurs recommandées...mais ça sonnait tout pourri, hyper gaté, farty comme disent nos amis anglo-saxons
Avec les SMD, pffuit, nickel super son

Et bravo pour ton projet, quel succès c'est super

Je commence à comprendre pourquoi j'ai eu tant de soucis avec mon Supro maison... J'avais fait une deuxième version avec un PCB perso pour que ça rentre dans du 1590B, j'avais jamais réussi à avoir un son correct...
Comme tu décris : super "gated", bien moche quoi...

Au vu du PCB, c'est du OshPark, à mon avis, il y a moyen d'en faire des vraiment pas chers, bon tu me diras 0.36 dollars c'est loin d'être abusé haha !
Et le format est très bien pensé, bonne idée pour ceux qui ont pas envie de souder du SMD

Remonte de 3 post allez je te remets le lien http://www.diyguitarpedals.com(...)id=52
Le SMD 0.18$ et le support 0.18$ aussi. Et c'est du $ australien
Il faut compter 2 bonnes semaines pour la livraison.

J'avais aussi fait une Supro et clairement
Selon Les JFET utilisés Il n'y avait même pas de son

Heureusement que j'en avais un bon paquet pour trouver les bons

J'avais essayé de monter un JFET matcher de GuitarFx mais je ne comprenais pas bien le calcul à faire pour les matcher

Sinon félicitations également à toi Benoît pour ton projet ulule
Je l'ai découvert le jour de sa clôture
La fuzz et le trémolo ont l'air énormes

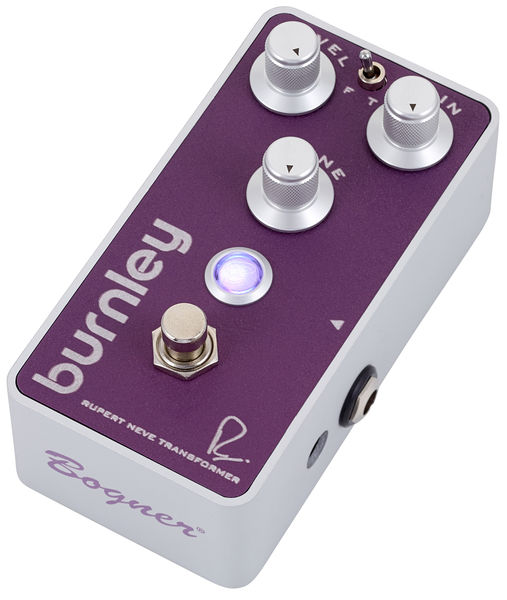

Quelqu'un m'a demandé si on pouvait faire une Bogner Burnley, cette petite beauté :

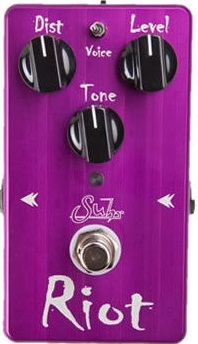

J'ai trouvé aucun schéma sur le Net pour du DIY, par contre j'ai pu voir des comparos avec la Suhr Riot, ça me semble être très similaire (le grain, le commut), et là pour le coup on trouve facilement des plans en veroboard :



Et comme elles sont de la même couleur, c'est censé être un clone, une amélioration ou autre ?
Vous connaissez, vous pouvez m'en dire plus ?




EDIT : Et à l'intérieur de la nouvelle série Bogner, il y a un petit transfo, ça peut servir à quoi (le petit truc jaune là)?

Alors là... aucune idée...

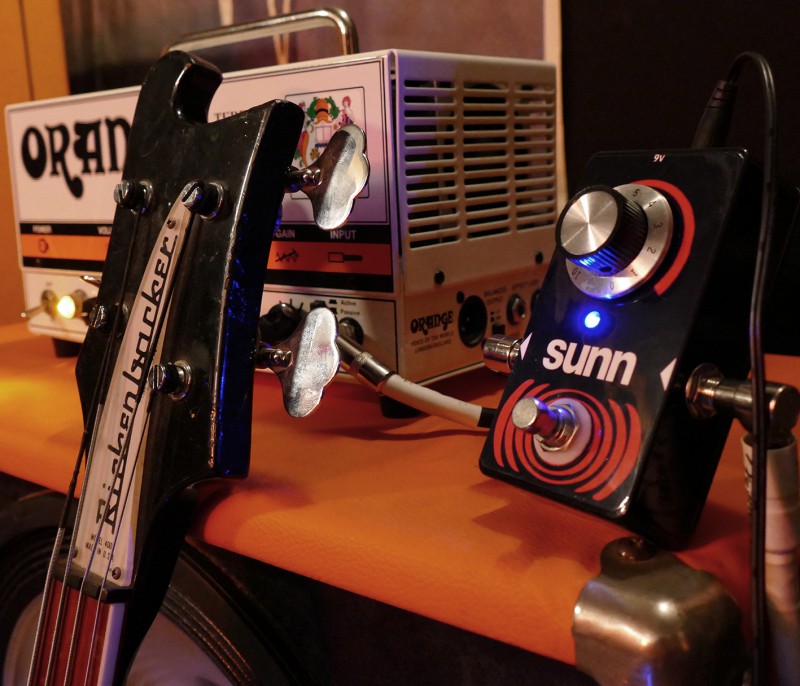

Tiens, bah dans le genre Sunn, quelle coïncidence, on m'a demandé de faire ça il y a peu:
Une Earthquarter device Acapulco Gold
qui est elle aussi censée reproduire un Sunn T poussée à bloc!



Et le Monsieur a même fait une petite vidéo!

Ouais mais l'accapulco Gold c'est vraiment nawak, le circuit n'a rien à voir avec un Sunn Model T !
Après ça sonne sûrement un peu similaire, mais ça sent quand même le coup marketing

Le look de ta pédale est terrible sinon, ça me parle ce genre de truc ! (et puis ça sonne !)
La vidéo est grave cool aussi, avec les gros amplis orange qui vont bien

Le modèle avec les JFET reproduit plus fidèlement l'ampli avec ses différents étages de saturation, j'aurai tendance à le préférer. j'avais testé un Supro dans ce style, ça marchait sacrément bien et reproduisait vraiment bien le truc. Il faudra comparer quand j'aurai le temps de fabriquer tester tout ça !

Pour l'instant, c'est commandes, commandes, commandes !
A venir : 400 circuits imprimés, plus de 2000 résistances vishay, environ 1000 condensateurs wima, une petite centaine de boitiers, ça va être du lourd !

C'est clair que le circuit n'a rien à voir, c'est deux LM386 l'un dans l'autre! Autrement dit, tu peux brancher un baffle en sortie de pédale, il y a 1 watt qui sort, sinon plus!!

Je vais la monter cette Acapulco comme ça je pourrai vous dire par rapport à l'autre

Attention, truc de bourrin inside!
