geogeo68
Ah oui là c'est p't'etre pas l'moment
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Boba7

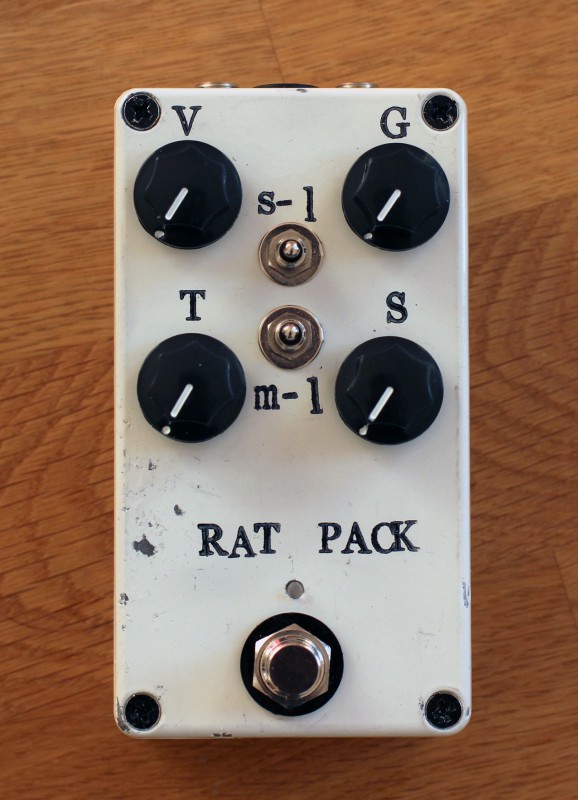

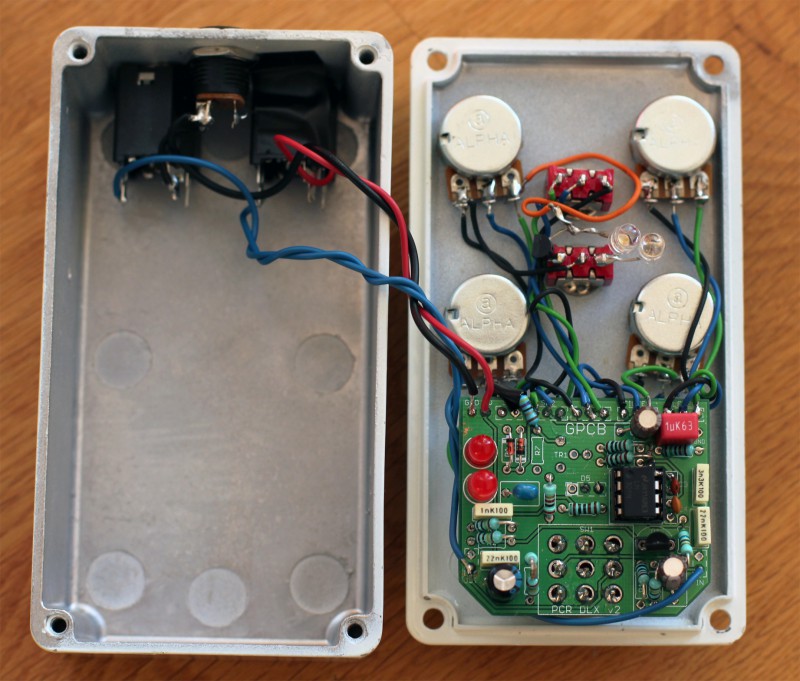

Je viens de donner une seconde vie à ma toute première pédale construite, un clone de Rat sur un pcb de guitarpcb (je ne les aime pas du tout ces pcbs, quelle idée de souder le 3pdt directement dessus !!)

J'ai rajouté un potard de Sweep (Ruetz mod, TRES utile) et il y a 2 switches de clipping :
- le 1er, s-l, est le switch classique : 2x 1N4148 - diode lift - 2x leds rouges
- le 2ème, m-l, introduit des diodes dans la boucles de feedback pour des sons différents : 1x 2N7000 - diode lift - 2x leds bleues waterclear

C'est fou le nombre de sons disponibles maintenant !!

J'avais un boîtier blanc abîmé de chez Tayda (ils avaient été cool et m'en avaient renvoyé un), donc je l'ai encore plus abîmé pour un côté "relic", et voilà !

J'ai eu la flemme de tout recâbler, surtout après avoir déjà dessoudé le 3pdt !


"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
benoi31
Très sympa !

De mon coté, j'ai reçu pas mal de pièces pour mon projet Ulule, je vous posterai quelques photos bientôt, ça pète !

Un point positif c'est que cela permis de pouvoir essayer différents fournisseurs, et j'ai donc une idée assez précise des fournisseurs à recommander ! Je suis en train d'écrire un gros article sur le blog sur les différents vendeurs en électronique, je pense que ça pourra être vraiment utile ici.

A savoir que toutes mes commandes ont été envoyées, sauf une...
Banzai Music !!

J'en peux plus, je crois que je vais les descendre sur l'article, annuler ma commande et plus jamais les revoir, c'est vraiment la plaie ce magasin et leur gestion des stocks !


Par contre j'ai pu découvrir Mouser un peu plus en détail, et c'est le rêve cette boite ! Tout arrive en quelques jours, si il manque un truc en stock, on les appelle et ils changent et envoient ça direct, de ola bombe !
PiPiRoSe
Boba7 t est radin en soudure non
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
PiPiRoSe a écrit :
Boba7 t est radin en soudure non


Ah ah tu parles du 3pdt ?
C'est au cas où il faille le changer, moins à dessouder !!

Benoit, d'accord avec toi, Banzai c'est assez insupportable... Mais helas le seul fournisseur de boitiers un peu chouettes... Quel dommage.
Hate de voir tes prochaines etapes, montage, etc !!
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
PiPiRoSe

oui c'est ce qui a attiré mon attention mais en zoomant on vois que y en as plusieurs qui tiennent par l opération du saint esprit non ?
t a de la soudure multicore a 150€ la bobine ou quoi
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
Boba7
Ah ah salaud

J'ai eu la flemme de tout reprendre, c'était ma toute première pédale faite il y a deux ans, j'ai juste changé de boîtier et ajouté un potard, refait quelques soudures quand même (et dessoudé puis ressoudé le 3pdt de l'autre côté)

Bref, pas un exemple de propreté, mais ça fonctionne !
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
PiPiRoSe
Boba7 a écrit :
Ah ah salaud

!

oui ça on le sait tous mdr

je trouve super le look perso a part le boitier a l envers (je ne m y ferais jamais je crois ^^)
on a tous nos tocs moi le premier ....
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
geogeo68
Boba7 a écrit :


Benoit, d'accord avec toi, Banzai c'est assez insupportable... Mais helas le seul fournisseur de boitiers un peu chouettes... Quel dommage.
Hate de voir tes prochaines etapes, montage, etc !!


Perso je vais essayer Tayda sous les conseils de Denis

ça m'à l'air quand même hyper intéressant niveau prix
surtout pour les boîtiers pré-peint :

https://www.taydaelectronics.c(...)osure
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Boba7

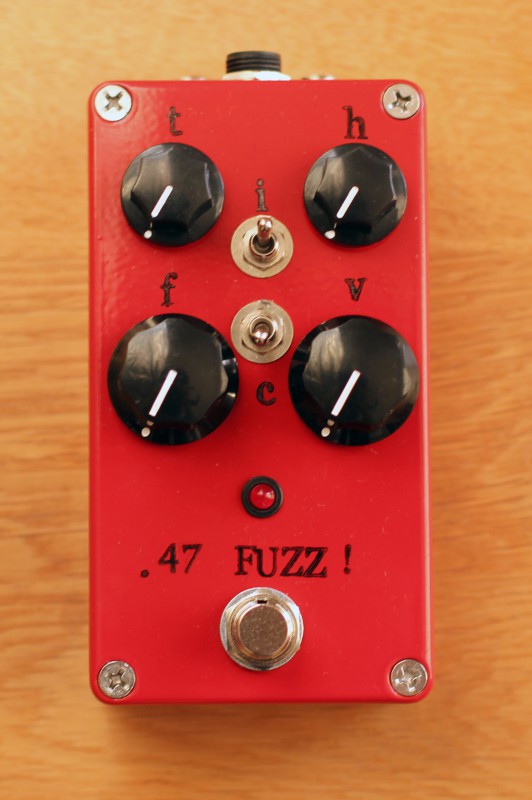

J'ai commandé il y a peu un boîtier rouge, qui avait quelques défauts très mineurs, à peine visibles à vrai dire ! Super qualité pour le prix.

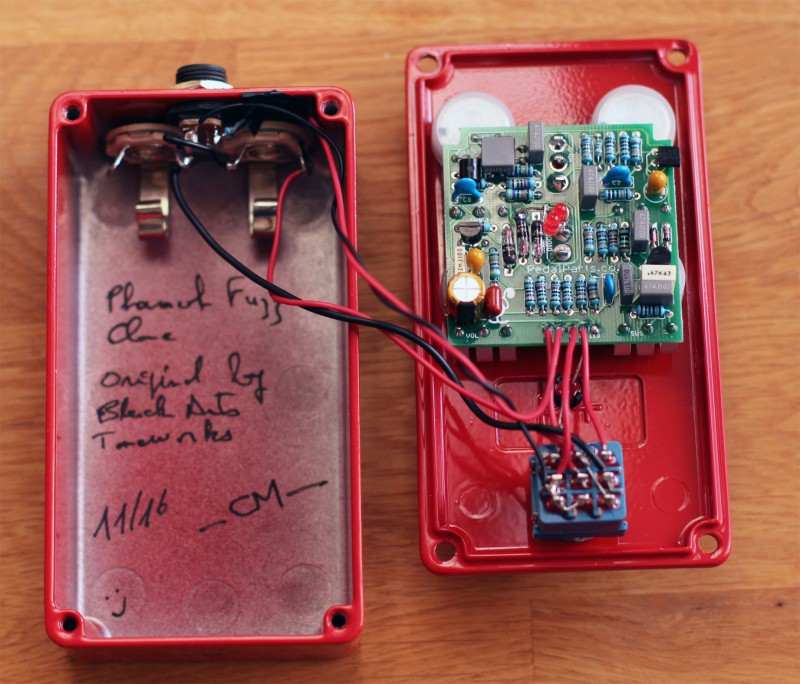

C'et un clone de Pharaoh Fuzz, avec des leds rouges en 3ème option de clipping au lieu de la position "diode lift"


"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
benoi31
Franchement Tayda, au début j'étais moyen chaud, mais en vrai c'est topissime !
Non seulement les commandes arrivent vite (plus vite que banzai en tout cas), mais en plus les commandes sont traitées très vites !

Après, les boitiers pré peints sont pas mals, ils ont des défauts quand même, mais ça passe.

Je m'en sert surtout pour les potards qui sont des alpha et sont vendus... 0.59 dollars !!! (le délire)

Pour le reste, les composants sont quand même plutôt bas de gamme... Tout dépend de ce qu'on cherche. Si on veut du pas cher, c'est ZE vendeur !
Boba7
Je prends tous mes potards, résistances et toggle switchs là bas aussi, et parfois quelques condensateurs films (comme vus au dessus).

Les switchs 3pdt j'en ai quelques uns, ils me semblent ok, faut voir à la longue.

Les boîtiers peints sont bien pour le prix, et les boîtiers poncés sont super !

J'ai aussi déjà pris des opamps chez eux sans souci. En revanche transistors, régulateurs de voltages, condensateurs électro etc. je ne prends JAMAIS. J'ai déjà eu de bien mauvaises surprises.

Les boutons de potards (knobs), j'en prends parfois, j'ai déjà eu des mauvaises surprises aussi.

Mais le service est irréprochable, c'est vrai, et ça les rend TRES attractifs !! A quoi bon aller chez Banzai pour attendre 3 fois plus longtemps et TOUJOURS avoir des erreurs de livraison (une fois j'ai reçu en guise de Belton Brick un simple câble... )
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
geogeo68
Ouais Banzai avec tout ce que vous En dites je suis très très moyen chaud

Donc prochaine commande ce sera tayda/Musikding, merci pour vos retours
On m'a commandé une Bluesbreaker, une Superbolt et un Tone bender MKII

D'ailleurs concernant le tonebender vous auriez un schéma à me conseiller?

J'ai pas mal de transos MP138 en NPN (equivalent à l'AC176) que je pensais utiliser pour ne pas avoir besoin de monter un inverseur de tension.

J'ai pensé monter celui-ci :

http://tagboardeffects.blogspo(...)l?m=0
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
coxy-ben
je commande tout chez tayda, sans soucis.....

en +, sur leur page Facebook, ils donnent régulièrement des codes de réduction !
c'est l'jeu ma pauv' Lucette !


doc loco :
Bon, je suis un gros con. Une tanche. Un abruti. Un neuneu. Un Justin Bieber.
... non, quand meme pas Justin
... mais comment j'ai fait pour passer à côté d'Orange toutes ces années ???
Denis13
geogeo68 a écrit :
Donc prochaine commande ce sera tayda/Musikding, merci pour vos retours

C'est mon duo gagnant (avec quelques trucs sur ebay des fois)
Dommage pour Banzaï c'est vrai que leurs boitiers sont très beaux mais les fdp et les surtout les délais sont rédhibitoires pour moi
benoi31
Et bien puisqu'on parle de fournisseurs, voici mon article avec mon avis sur pas mal de fournisseurs que j'ai utilisé : https://goo.gl/CVmYpk (en français) / https://goo.gl/jz8weW (en anglais)

Si jamais vous voyez un vendeur que j'ai oublié ou des infos que vous aimeriez rajouter ou nuances à apporter, n'hésitez pas à me le dire, je mettrais le post à jour.

Par exemple, je n'ai jamais utilisé Tube Town ou Smallbear electronics donc si vous avez des retours à faire dessus (au format avantages / inconvénients), je suis preneur !
