Hello,


Merci beaucoup les gars, ça répond parfaitement à es deux questions!
Effectivement, c'est faisable avec un 3PDT donc le switching... J'étais parti sur un double inverseur de phase, un pour le IN et un pour le OUT donc 4PDT obligatoire...

Je reviens vers vous si j'ai d'autres soucis avec ce build.
Encore merci!

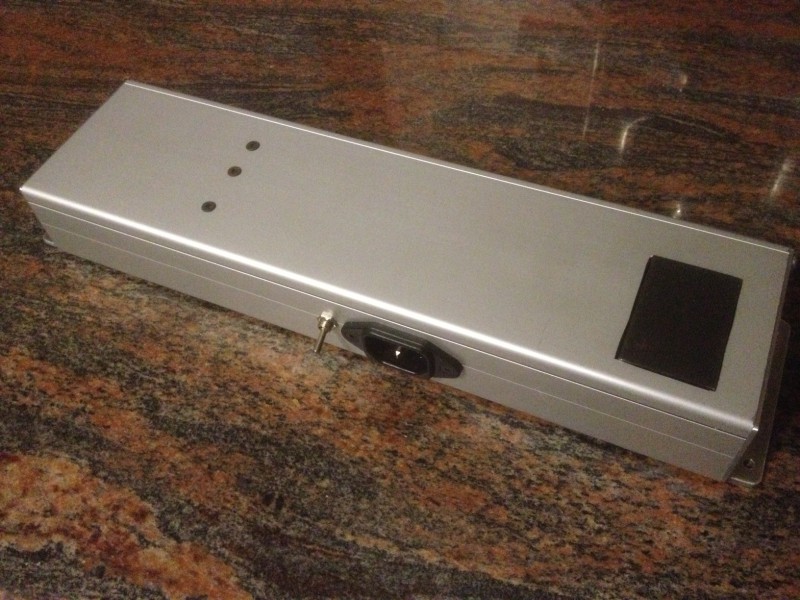

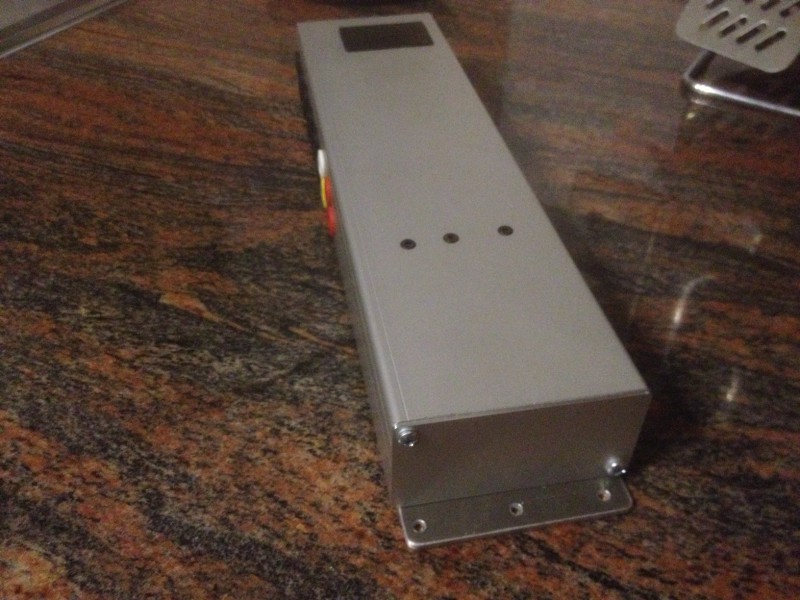

Et hop, une alim "multiple", pour un collègue du forum!
Mais bon, plus de mécanique que d'électronique, presque, sur le coup, là...
Je crois que je vais arrêter les alims sur mesure, je crois... Je préfère les effets, pasque l'essai est jamais vraiment une découverte de nouvelles choses, on va dire...
Et puis c'est pas mal de boulot mécanique, tout compte fait...

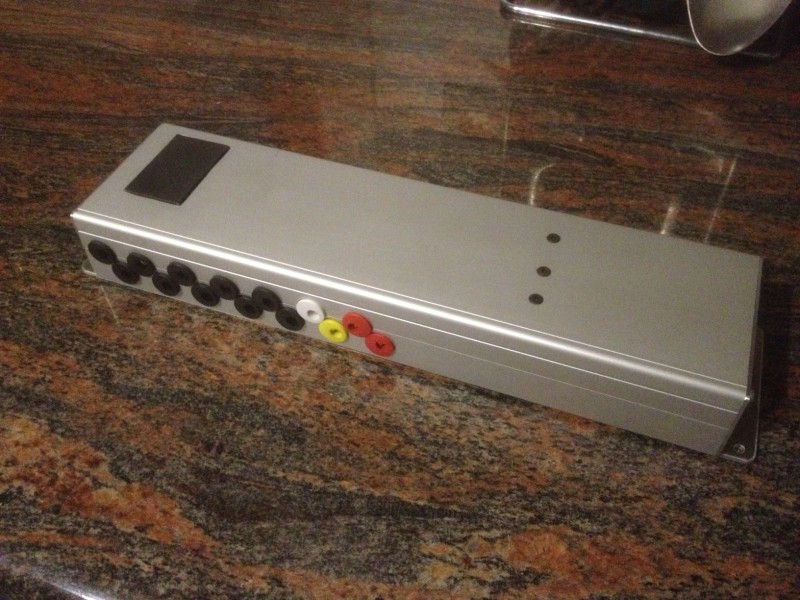

Pour les sorties:
10 x 9VDC , total 4000mA environ=> Groupées par 3 ou 4 sur 3 circuits régulateurs à base de LM317. Isolation des sorties les unes des autres avec des 1N400X, montées têtes bêches, toujours suivant l'excellente idée de Sonelec Musique. Un condo 220µF par sortie, monté sur les prises après les diodes. C'est une alim 15V 4A Toshiba "cannibalisée" qui alimente les régulateurs. Important pour les circuit à régulateur => mini 3V entre la tension d'entrée et la tension de sortie!

18VDC, 1500mA => Un circuit d'adaptateur mural cannibalisé et "chatertonné", visible au centre de l'alim.

12VAC 440mA => Le transfo Vert (musikding)

2 x 9VAC 2000mA => Le transfo qui rentrait pas, et qui a un petit "Velux" sur le boitier, du coup...

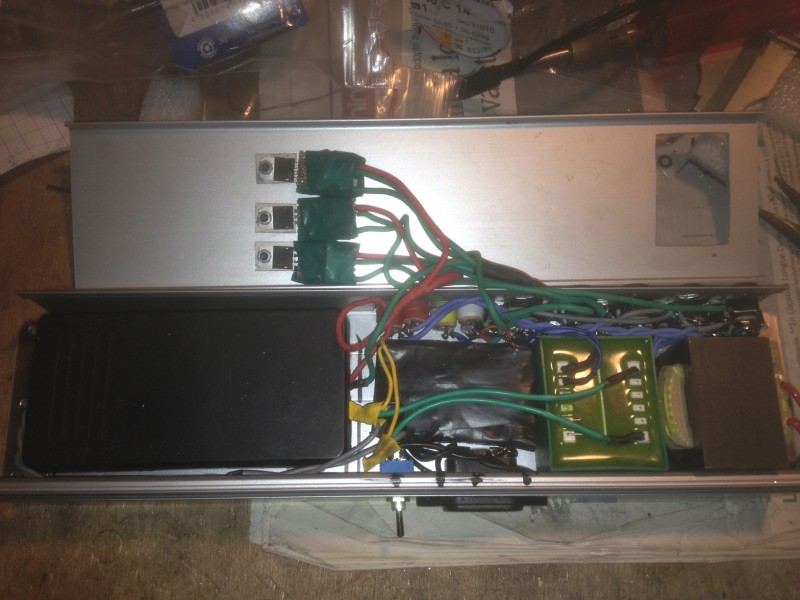

Le tout est collé à la "colle à baignoire" au fond du boitier. Ca tient, et ça bouge pas, croyez moi, c'est une vraie saloperie!


Soit 14 sorties en tout!! C'est plus un pedalBoard, c'est un orgue d'église! Mais quand on aime, on ne compte pas!

J'ai jouté une petite tôle alu dessous, avec vis à têtes fraisurées noyées dans l'épaisseur de la tôle et boulonnées dans le boitier, pour permettre de pouvoir visser ça au dessous du pedal Board, par 3 trous de chaque coté.

Ça c'est du DIY de puriste

Ouais là t'as dû bien te faire chier !!!

Bon sinon une petite adresse bien sympa que j'ai trouvé en cherchant un optocoupleur VTL5C10
Les seuls qui "l'avait" c'était Banzai à 15 balles pièce
Donc là on passe son chemin

Et je suis tombé sur ce site (société polonaise) :

http://www.tme.eu/fr/

Pas mal de choses pas forcément destinées à nos besoin pour les pedales mais intéressant

Livré en 2 jours

J'en ai profité pour prendre ça
http://www.tme.eu/fr/details/m(...)ctor/

Une cinquantaine à moins de 4€ qui dit mieux

Bien joué pour les J201 carrément pas chers, mais tu vas les souder comment dans tes pédales ?

Bravo pour l'alim, pas un truc que je m'emmerderais à faire en diy mais c'est du beau taf

Beau taf l'alim !!!!!
Il vient de ou ton boitier ?

Ahaha petit malin

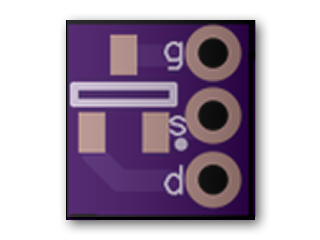

Bah voui va me falloir des petits sockets pcb pour ça je garde l'adresse que tu as donné chez l'australien
A 0,06cts le J201 et 0.18$ le socket c'est plus que correct

Merci!!
Le boitier, c'est Musikding!

j'avais commande des samples gratuits chez le fabricant

Ah bah encore mieux
Tu les as testé ?
Tu les as monté sur pcb?

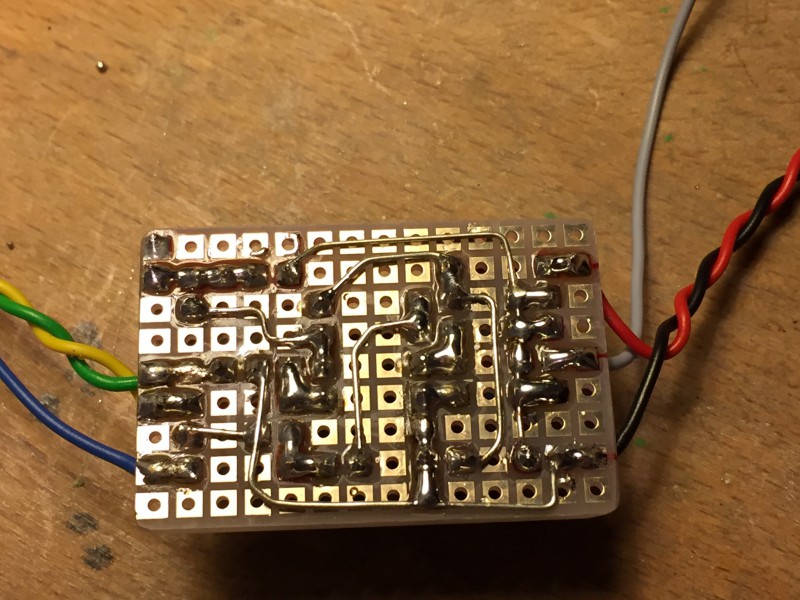

Sinon Mon premier montage sur perf board
P'tain comme c'est relou

Quand je pense qu'il y en a qui on fait une sansamp comme ça

Donc un petit montage simple:

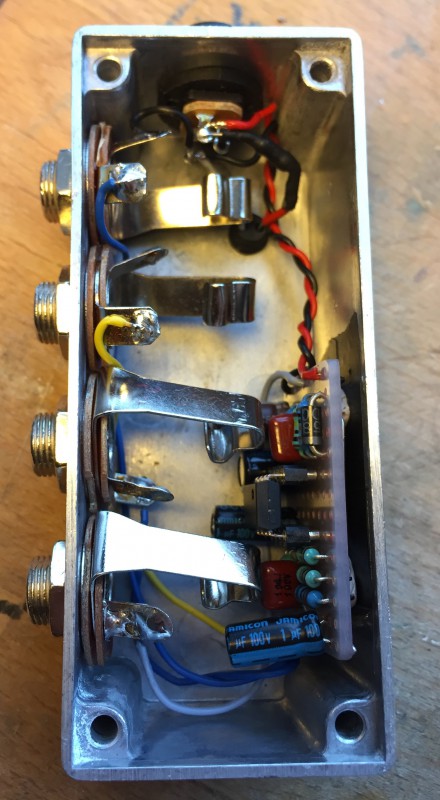

Un double buffer format mini
Ça rentre !!!

oui, dans une reverb a ressort dans un boitier rack 1U, ca marche du feu de dieu
un poil chiant a souder quand meme

Joli!
T'aimes les challenges "ça pass'ra, c'est sur", toi aussi!
Remarque, avec une bonne presse, tout rentre n'importe ou...

ça sert à quoi un double buffer ?
Tu peux l'utiliser simultanément en début et en fin de chainage ?

@SuperTaz :
tu les as soudé sur quel support? Direct sur le pcb ou sur un adaptateur comme ça



@Denis :
Oui c'est ça
un en entrée et un à la fin du chaînage

le PCb avait une double implantation, donc j'ai soude directement dessus

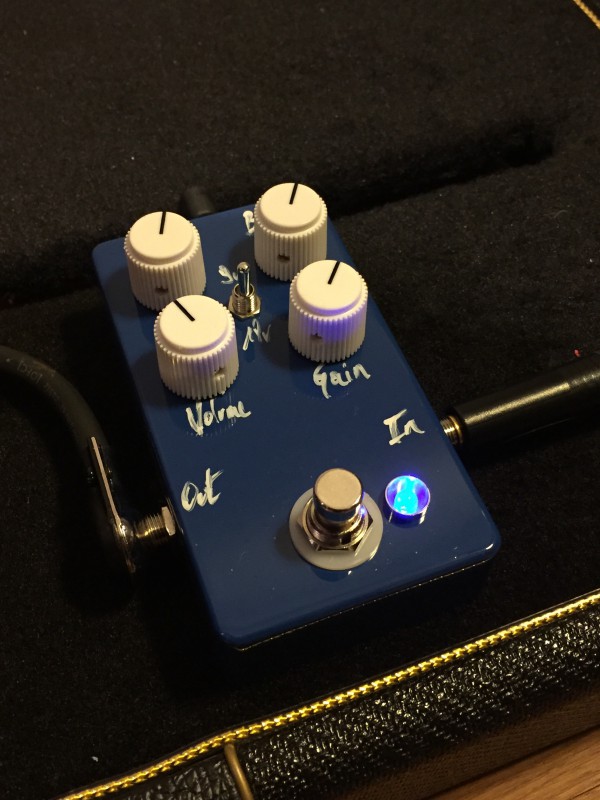

Une petite catalinbread sft montée à partir d'un pcb de chez fuzzdog gracieusement offert par Boba

Ça sonne vraiment bien et le pcb est vraiment de très bonne qualité
Bon par contre je testerai sûrement les mods de Boba car le potard de gain manque un peu de progressivité.

Jolie! Sympa ce bleu, ça va bien avec les potards type 'RAT' crème.

L'intérieur est joli aussi

De mon coté, en attendant les pièces de mon kickstarter, je me lance dans un projet à base de FV1
Pour ceux qui auraient loupé ça, le FV1 c'est l'outil de fabricant d'effets feignant ^^

En effet, on peut y loader différents programmes qui modulent le son numériquement, ça va des réverbs au chorus, en passant par trémolo, delay et autres effets, tout est possible !
Du coup, certains fabricants (de plus en plus nombreux) utilisent uniquement ce circuit pour toute leur gamme d'effets, en changeant uniquement les programmes du chip pour faire un nouvel effet

(on peut citer Old Blood Noise, Alexander pedals qui est un monomaniaque du FV1, pas mal de Earthquaker Devices, la BitQuest de chez Dr Scientist....etc)

La bonne nouvelle, c'est qu'il est de plus en plus facilement accessible, je me suis donc lancé, avec un projet de réverb avec 12 programmes !

Le PCB est chez OshPark, je vous tiens au courant de tout ça, si ça marche ça peut être grave cool
