Photos de vos pédales DIY

Et hop mon eternity burst rebaptisée Forever Burst pour la peine.



Le boîtier provient d'une caline en rade recyclée.

Haha je viens de le voir, c'est un peu la surprise quand les gens commencent à faire des layouts de tes propres circuits haha

Sinon, toujours en plein rush de la campagne, j'ai trouvé un mini temps pour finir d'assembler un projet FV1 qui traine dans les placards depuis 3 mois... Et qui marche !!

Et franchement, les algorithmes qui sont présents "de base" dans le chip sont déjà bien sympas, ça sonne plutôt bien !
Il y a notamment une reverb super longue style "wet reverb" de neunaber qui est vraiment terrible. Quand j'aurai expédié les kits, je m'attaquerai au développement, ça a l'air bien plus simple que prévu avec le logiciel SpinCAD

Ma 1ère pédale home-made, un petit treble booster Musikding !
Ça a marché du premier coup je suis hyper surpris

Alors évidemment les petites merdouilles : j'ai choisi un boîtier pré-percé, mais j'avais pas fait gaffe j'ai commandé celui qui a les entrées jack en haut, du coup les fils fournis sont un peu courts et à l'intérieur c'est super tendu, à mon avis ça durera pas 10 ans... Et j'ai eu un souci avec le potard de volume : il a un espèce de petit ergot qui fait que je n'arrive pas à le placer à plat dans le boîtier, du coup il ressort tordu je sais pas pourquoi...
Mais bon, j'ai branché, ça a pas pris feu et ça marche. Ce booster est ultra simple, mais pas très progressif chez moi (sous les 12h y'a quasiment pas de volume). A priori c'était pareil pour d'autres.

Bref je suis bien content malgré mes 2 mains gauche

coupe l ergot a la pince

Aaaaaah oui pas bête Faut dire que j'étais tellement impatient de brancher...

il vas se casser tous seul c'est très simple tu attrape tu tords

Cool Djits
Bienvenue dans le monde des gars qui ne dépensent pas plus de 60€ pour une pédale boutique et qui sonne

Pour ton problème de fils, mets voir une photo de l'intérieure.
Ça m'étonne tu ne peux pas déplacer le pcb ?
Sinon tu rallonges fil avec un autre :
Tu les torsades ensemble, tu soudes le raccord puis tu isoles avec de la gaine thermo ou du scotch d'électricien

Je partage une petite astuce que j'ai testé ce soir!

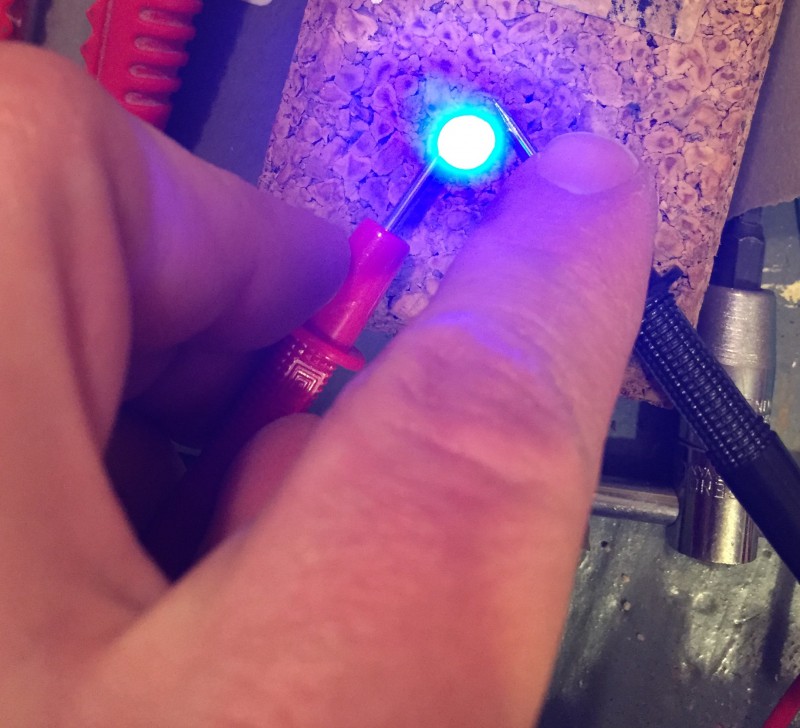

J'en avais marre de me rendre aveugle avec les bright leds (les transparentes).

même avec des résistances élevées ça reste aveuglant lorsque l'on est dans le faisceau, et hors du faisceau c'est trop faible

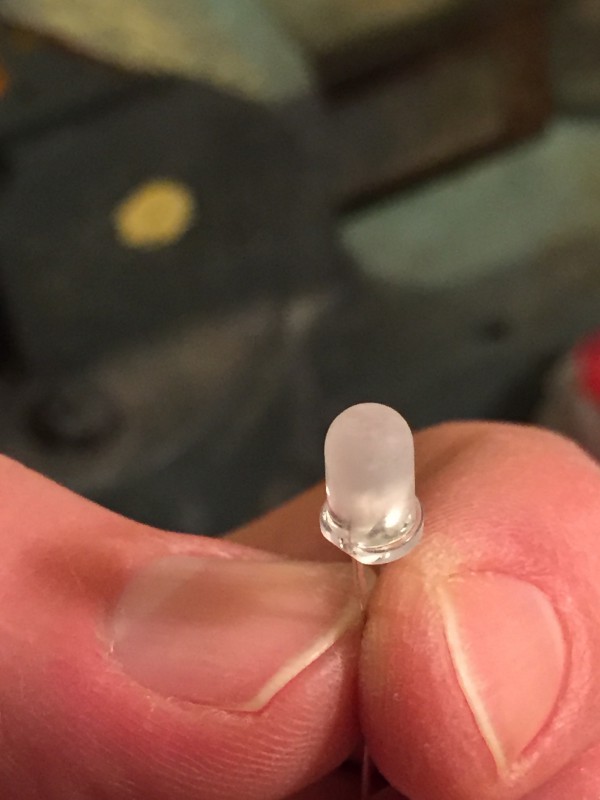

Bref du coup j'en ai poncé une au 800 pour la rendre opaque et là nickel plus besoin de ça:

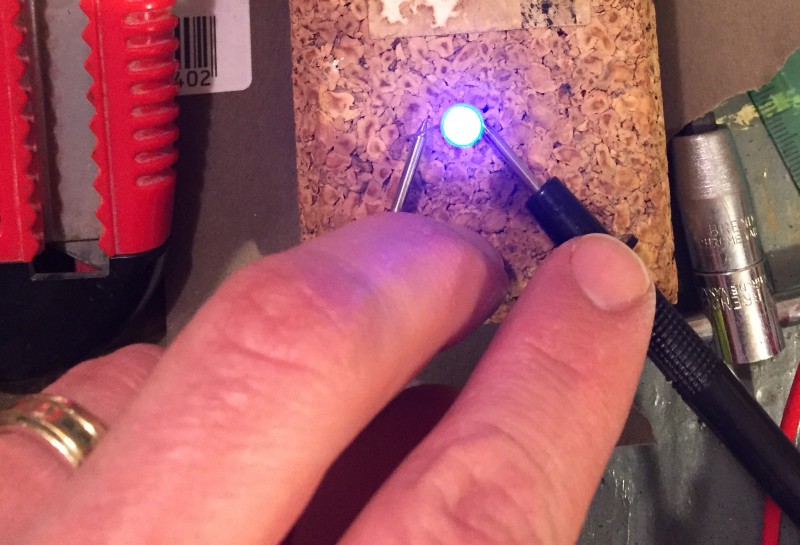

Bon ça rend pas super en photo mais voilà:







Bon sinon il y a 2-3 semaines je suis tombé sur une vidéo de Gearmandude où il comparait la BJFE Honey Bee et la Mad professor Sweet Honey.
Cette dernière m'a bien plus du coup j'ai regardé un peu mon stock de composants et là; cool j'avais tout Sous la main

Voici donc la "Angry Bee Overdrive" 🐝 🐝 🐝

yes les elna dans l alim, ça c'est le vrai luxe

N'est-ce pas

Extra la finition.

J'adore la sweet honey ! J'en ai un clone ça sonne du feu de dieu, hyper réactif, doux, superbe.

Je vous ferais passer une photo de mon intérieur, j'ai pas pris le temps de m'y repencher depuis ce w-e. De tête, c'est la liaison switch/entrée d'alim qui est trop courte. Mais merci pour les petites astuces

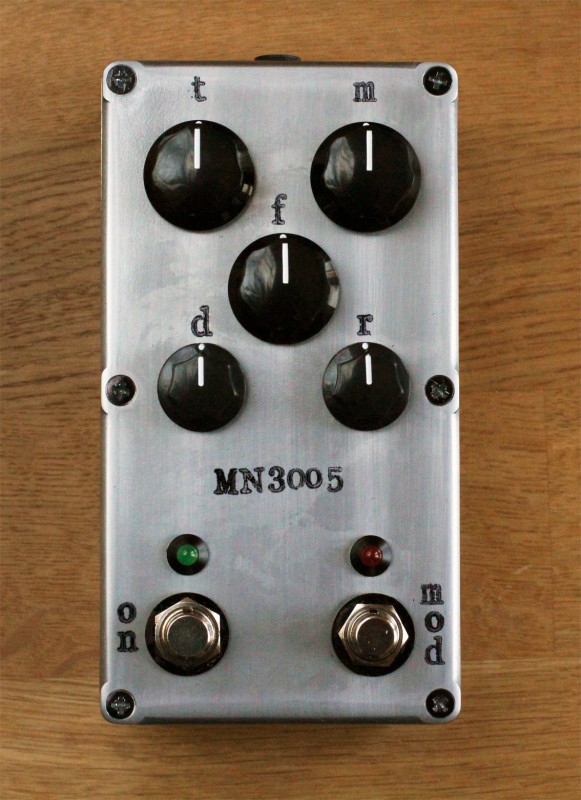

Et hop, un clone de Boss DM2/Way Huge Aquapuss doté de 2 MN3005, mais alimenté en 15v pour le headroom (excellent, je suis vraiment surpris), et avec 550ms de delay et un footswitch pour la modulation (la led on/off indique aussi la vitesse de modulation)

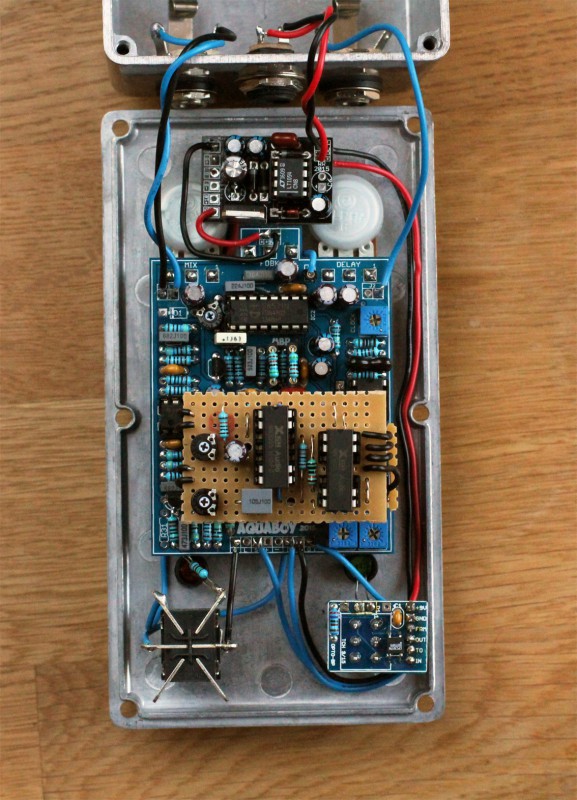

Sur pcb Madbean Aquaboy (Aquaboy + mod board + road rage pour les 15v), avec un vero pour les 2 MN3005 au lieu d'une seule. Bypass board de chez TH Custom

J'aurais peut-être préféré ne pas inverser le boîtier finalement, ça avait l'air plus beau dans mon imagination, mais bon, ça sonne tellement bien (j'ai passé pas mal de temps à régler le bias de chaque puce, c'est pas si dur mais ça prend du temps) !

P.S : à 23€ la MN3005, c'est de loin la pédale la plus chère que j'ai faite !!

Jolie

Oui de mon coté les BBD, j'ai laissé tomber, beaucoup trop cher et difficile à trouver !
J'avais fait un chorus type CE2 à une époque, et j'avais déjà payé 10 euros le MN3007 et 3101...

Maintenant, je découvre la puissance du FV1, et je commence à comprendre pourquoi tous les constructeurs ne font presque plus que ça :
- hyper simple à "coder" avec SpinCAD
- plein, plein, plein d'effets dispos
- un seul circuit pour des milliers d'effets : il suffit de changer le code !!

Oui mais chut ! Faut pas le dire à tous ceux qui achètent du OBNE !!!!!

Ouais il y a du taf sur cette pedale Boba, c'est propre bravo

Sinon il vient d'où ce boîtier à six vis ?
