Photos de vos pédales DIY

Oui exact, Denis, c'est vrai qu'il y a un peu de la Marvel (en moins réussi )
J'ai utilisé de la peinture en bombe de GSB classique puis vernis acrylique brillant

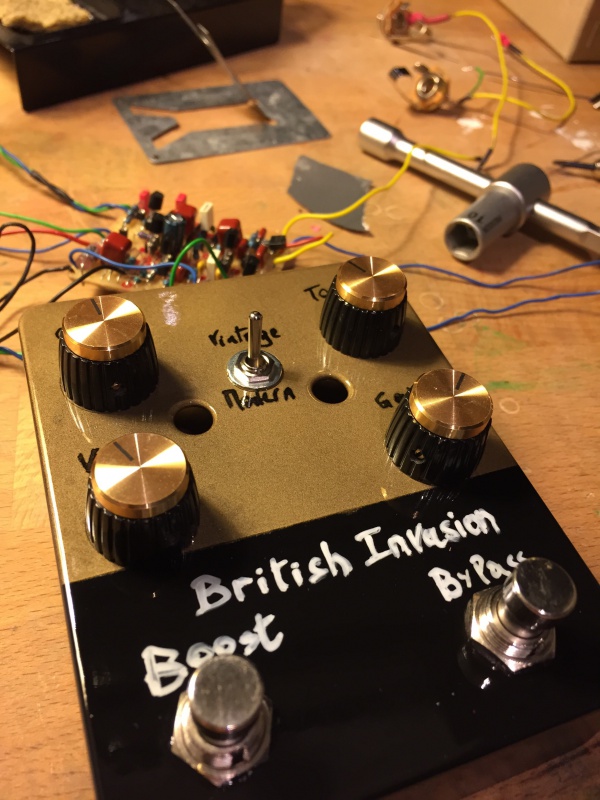

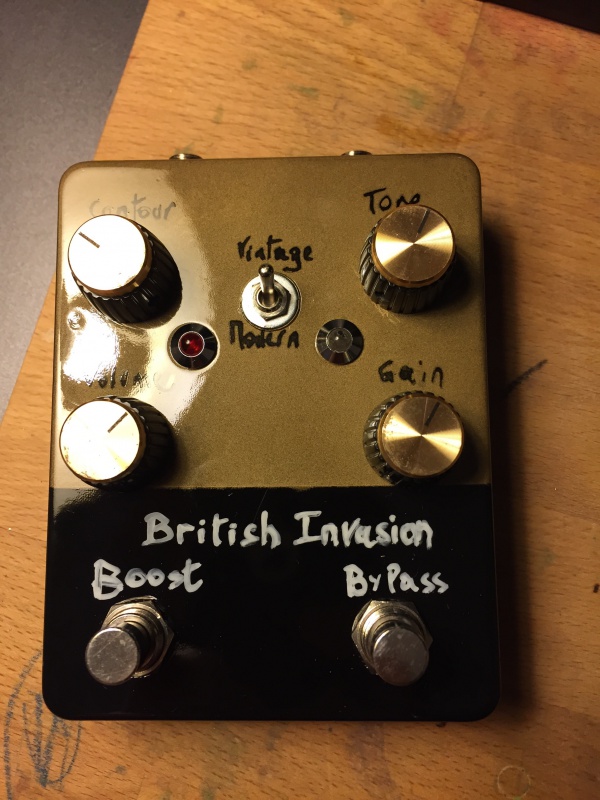

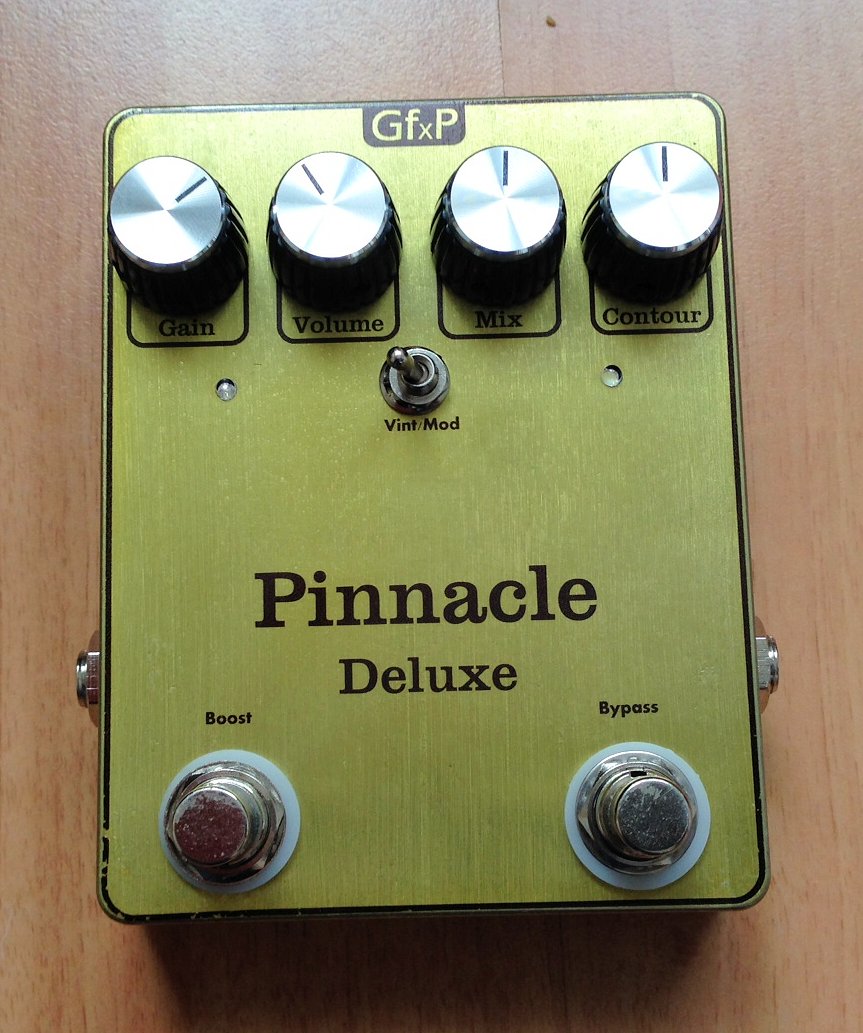

et voilà la suite, je l'ai finie hier soir, c'est un clone de Wampler Pinnacle
superbe disto, j'adore le grain de cette pédale

Tu peux me donner la référence de la gold ?
Je la trouve vraiment jolie. Elle résiste bien sur les boitiers alu après vernis ?

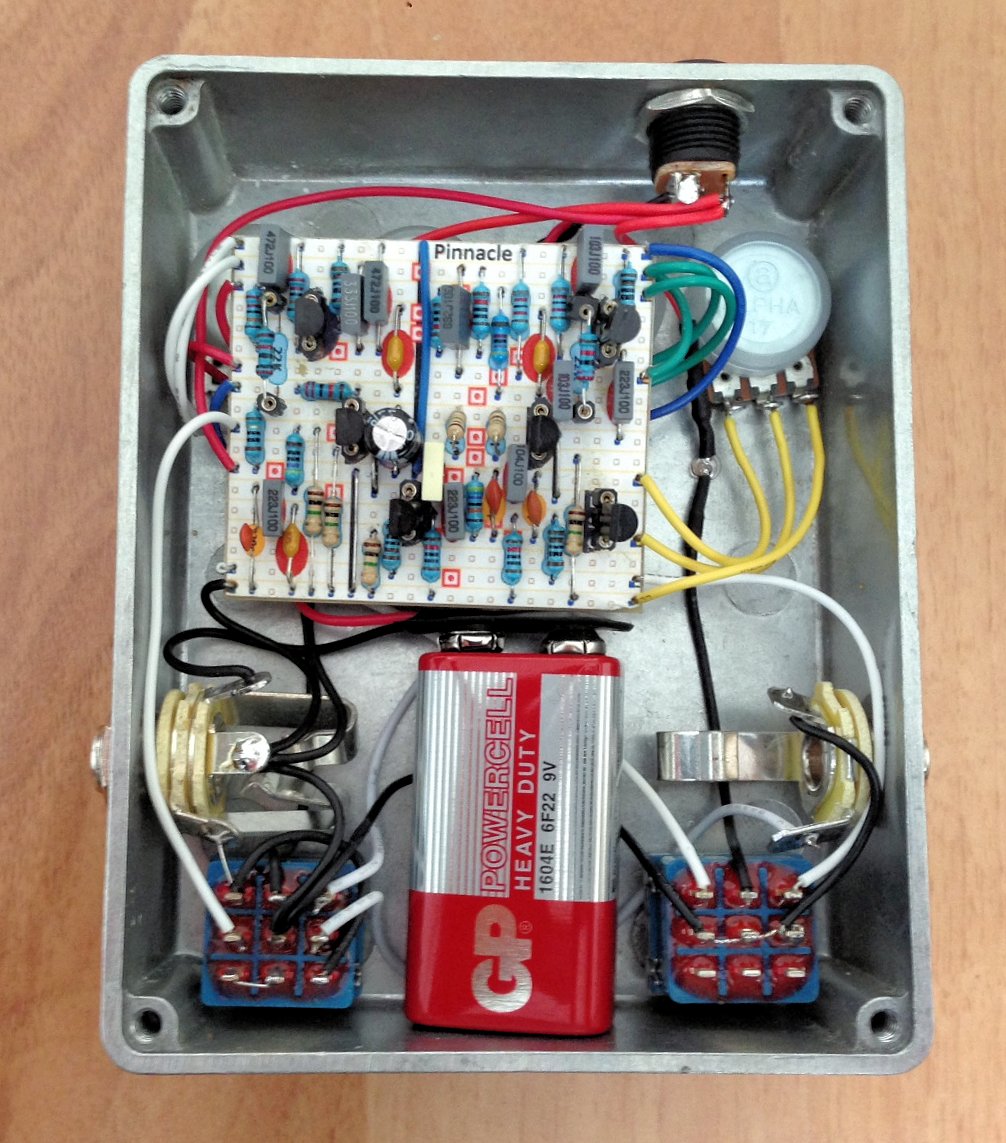

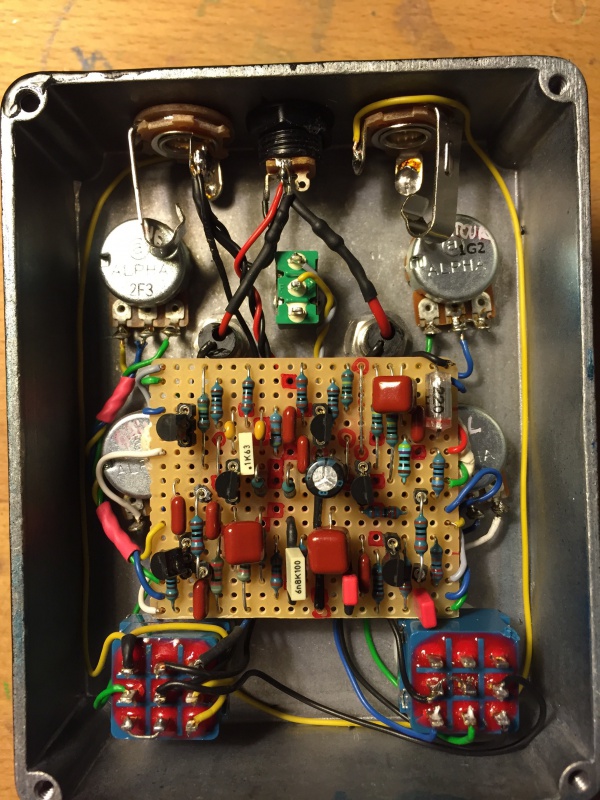

La pinnacle j'en ai monté 2, cablage blindé des in et out conseillé (ce que je n'ai pas fait )

je te dis ça ce week end pour la réf du gold, Denis
c'est la même peinture que j'ai utilisé pour mon Ecstasy mais je ne l'avais pas vernie
d'où l'effet roots

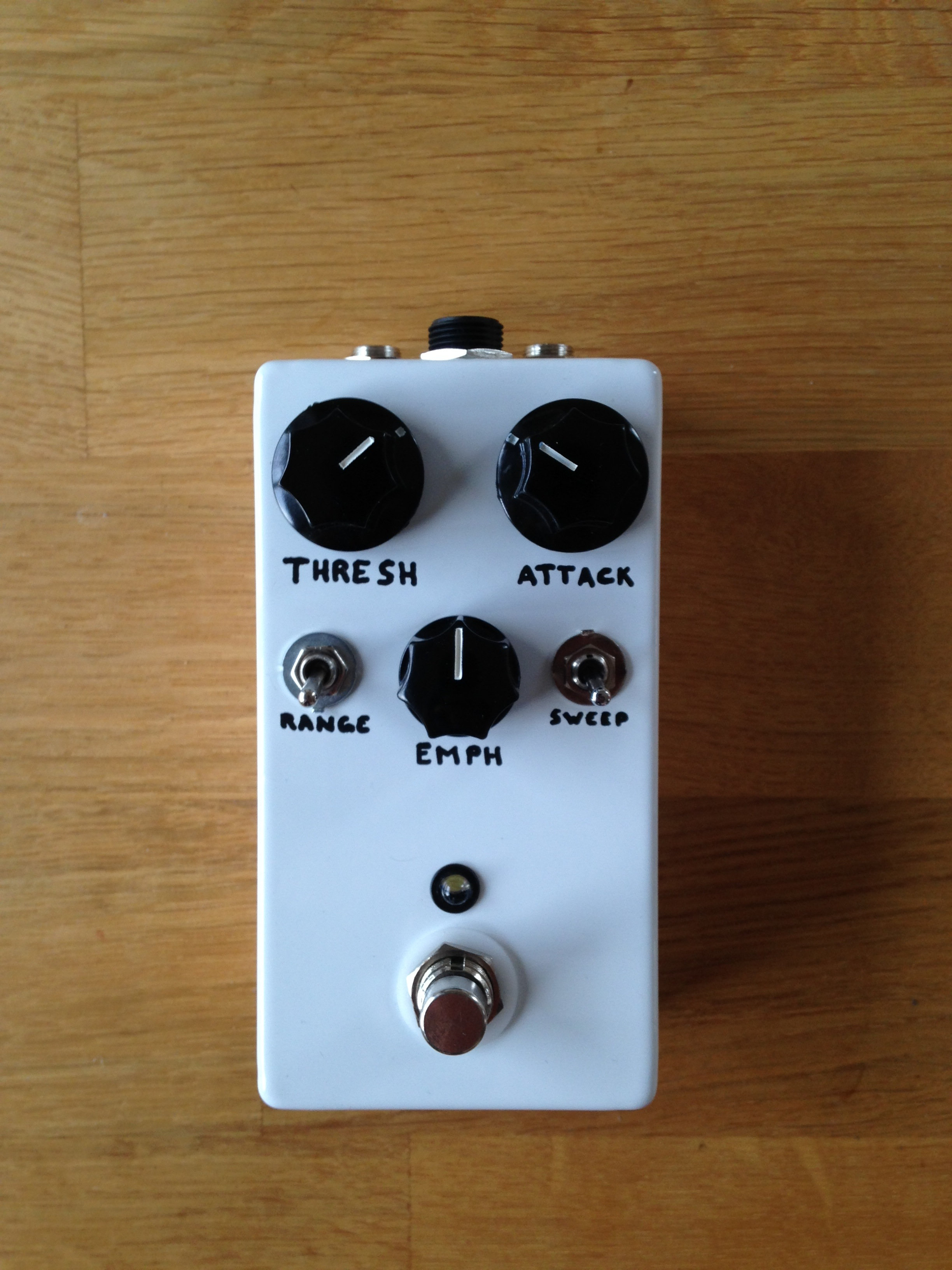

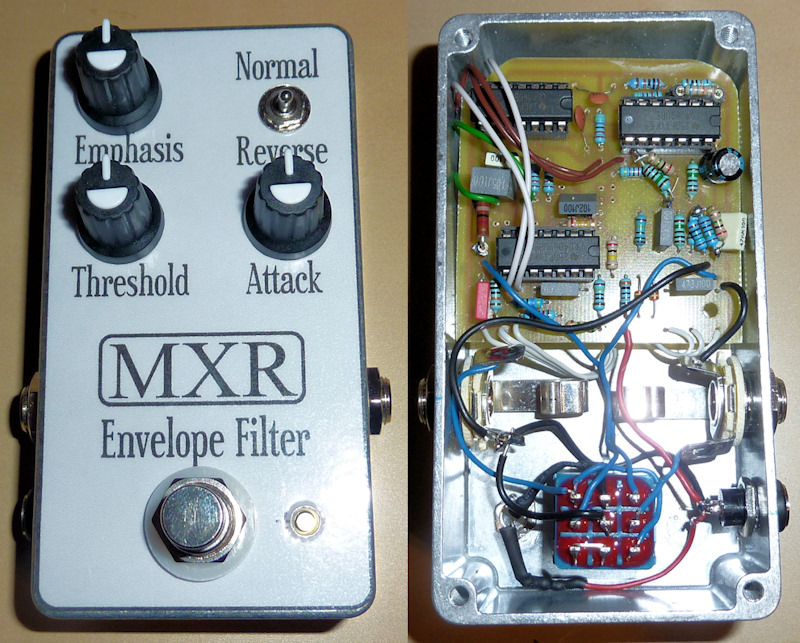

Pédale du weekend : MXR Envelope Filter avec 3 mods, sur un pcb Tonepad, le tout largement inspiré par la reissue par Analogman de la dite pédale.

Quelques valeurs de résistances et condos changées: R1, R2, C4, ainsi que R19. Et j'ai mis un trimpot en R16 pour pouvoir ajuster plus finement le son (vue chez Analogman). Pas mal de sockets pour essayer différentes valeurs donc. Et un condensateur manquant, dont recours à 2 autres valeurs en série.
Les build reports de Tonepad ont été très très utiles ! Et au final, c'est une pédale qui sonne super bien ! Je suis ravi. Les 3 mods sont très utiles je trouve.

Pour l'extérieur, je suis toujours au Posca sur boîtier peint, peut-être qu'un jour je me motiverai pour faire quelque chose de plus joli, mais pour l'instant ça fonctionne.

Et sinon ça a été l'occasion d'expérimenter les jacks sur le dessus, ce qui est plutôt chouette !

P.S : et bien sûr encore 2 grosses résistances qui dataient d'une ancienne commande…

Elle est super chouette la MXR, super pédale
Je l'ai montée aussi avec le pcb de tonepad, avec 1 ou 2 mod mais je ne me souviens plus très bien ça fait un moment (et c'est vrai que les build reports sont bien utiles)
Je l'ai toujours d'ailleurs

Jolie !
J'ai eu quelques envelope filters déjà, mais celle-là est clairement dans le haut du panier. Très polyvalente et super son.

Et encore une, que j'ai faite petit à petit sur plusieurs semaines. Après celle-là je m'arrête un moment !

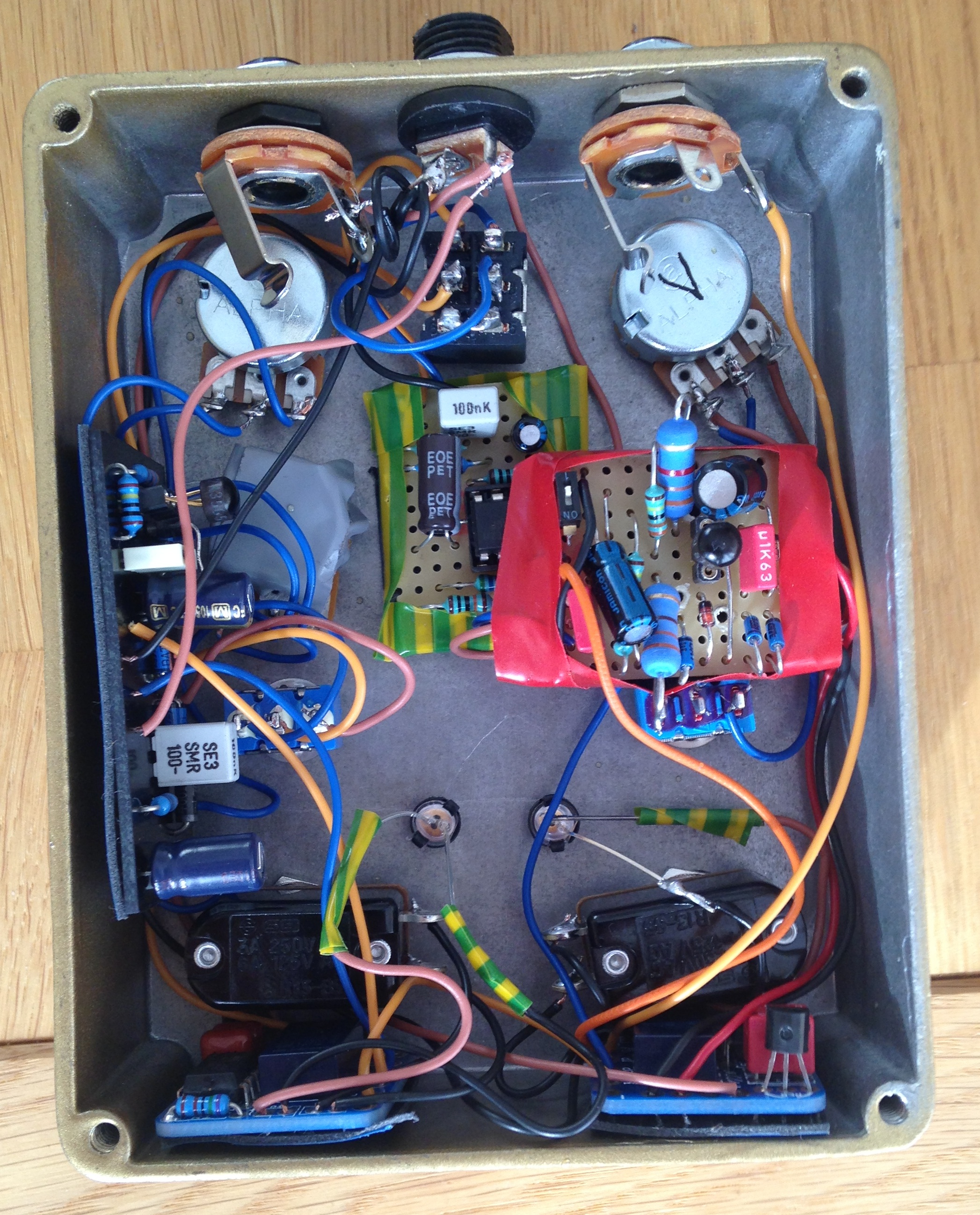

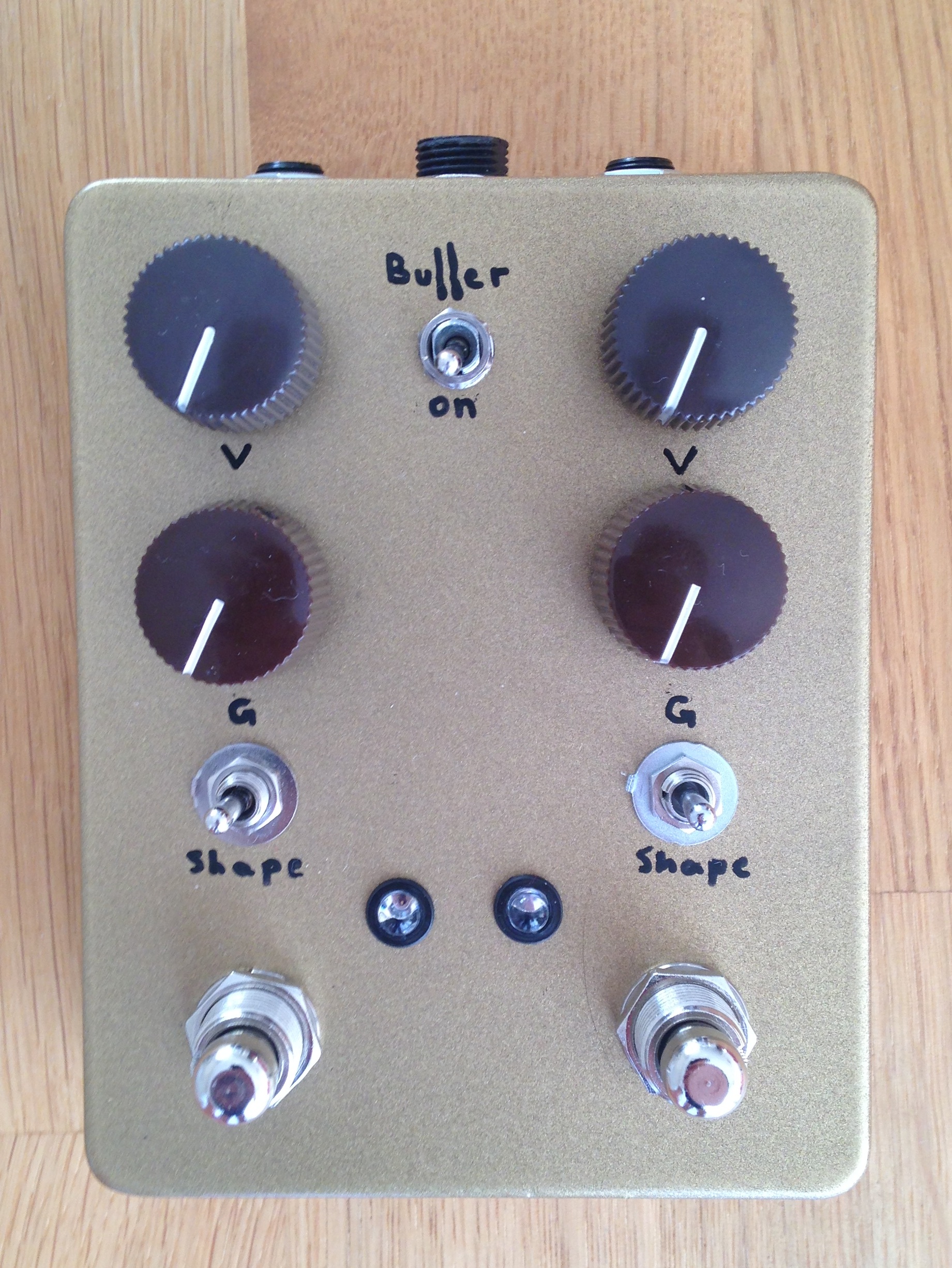

Il s'agit d'une double Lavache de chez Madbean, modèle basée sur la Les Lius de Lovepedal (que j'ai eue, adorée, puis revendue après arrivée de la Lavache).

Depuis que j'ai construit la Lavache, je n'utilise qu'elle en overdrive, pour un léger crunch en mode standard ou un son à la Neil Young en mode boost. J'ai eu envie d'avoir 2 canaux paramétrables (gain, volume et shape: choix de diodes pour la disto) dans une même pédale, avec jacks sur le dessus pour gagner de la place.

Le circuit A (pcb), après l'input, est en mode boost, donc avec un plus haut niveau de gain, et le circuit B (vero) est en mode normal. Sur le vero le mini switch permet de passer en mode boost si besoin.

J'ai ajouté un buffer de Klon switchable entre l'input et le circuit A, car en montant le gain du circuit d'origine, le son s'assombrit (s'il n'y a pas de buffer dans la chaîne avant), problème d'impédance expliqué ici : http://www.madbeanpedals.com/f(...)21884

J'ai choisi des relay bypass car j'ai fait récemment quelques concerts acoustiques (+ ampli électrique) et je préfère qu'on n'entende pas l'enclenchement des switchs dans des salles un peu intimes. Ca coûte un peu plus cher, et ça n'est pas vraiment nécessaire, mais j'aime beaucoup.

Le PCB (circuit A) vient de Haberdasher, sur le forum de madbean, les relay bypass de 1776effects, et le vero (circuit B) de Tagboardeffects. C'était mon tout premier montage sur vero, donc pas très joli, mais il fonctionne !
Encore du progrès à faire en câblage par contre, faudrait que j'achète du fil un peu plus rigide.

Jolie !
Faudra que je teste une fois les relay. Je préfère les fils bien mous justement c'est plus facile à manipuler je trouve

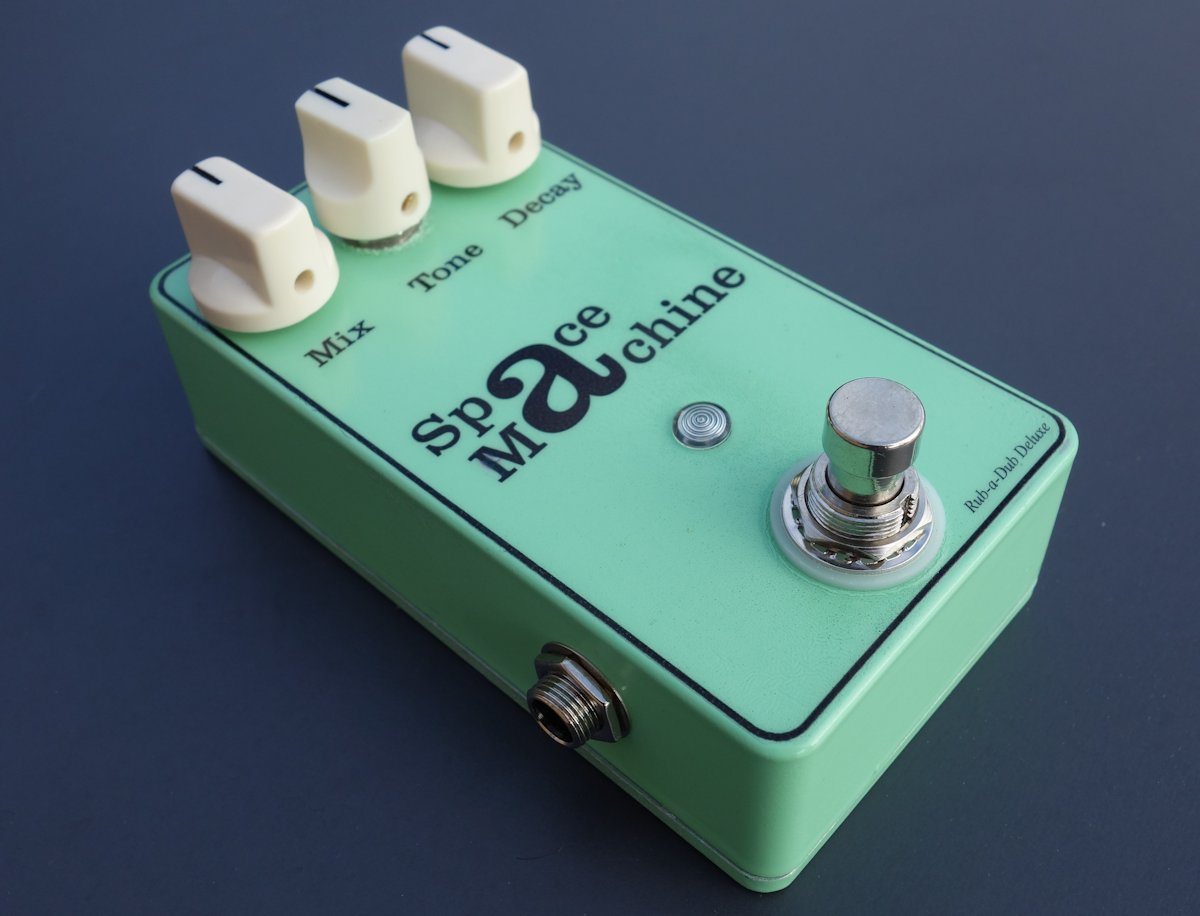

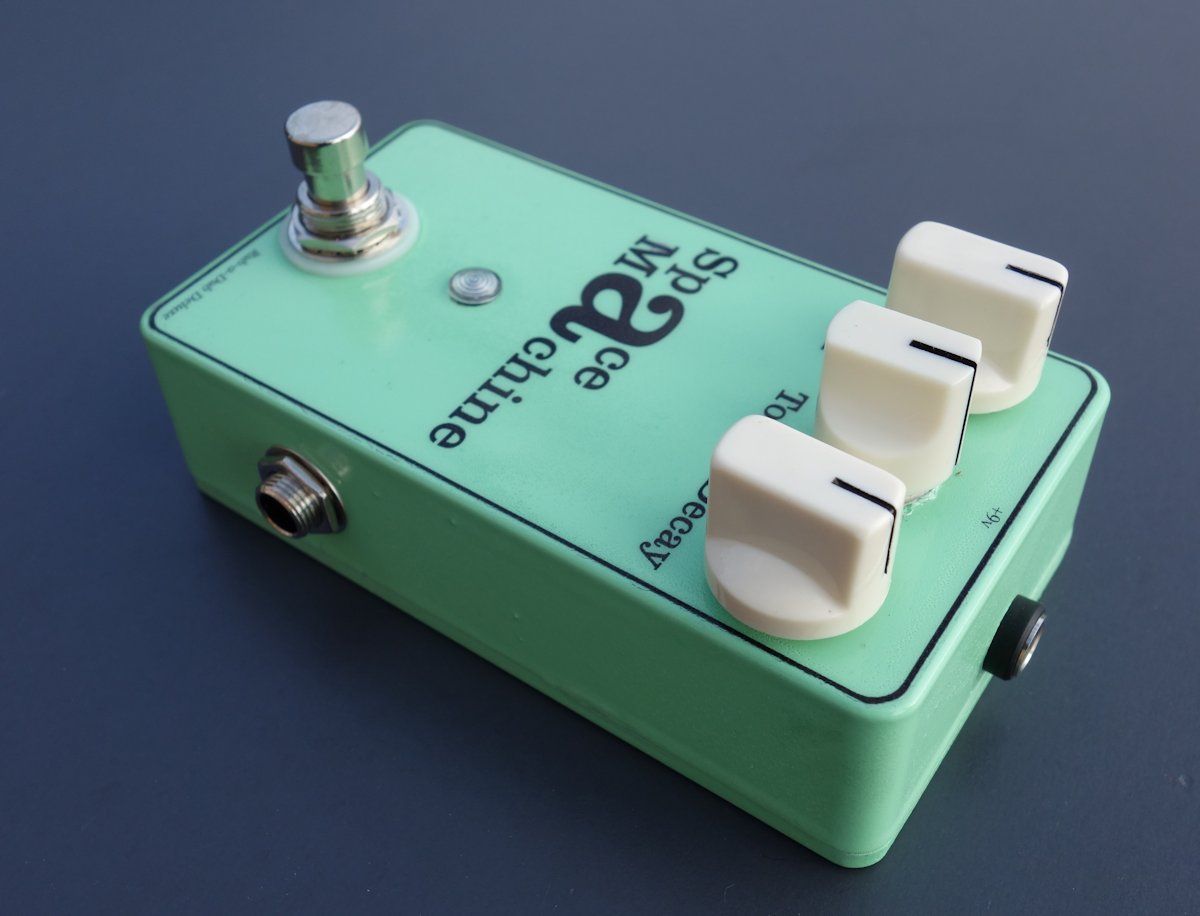

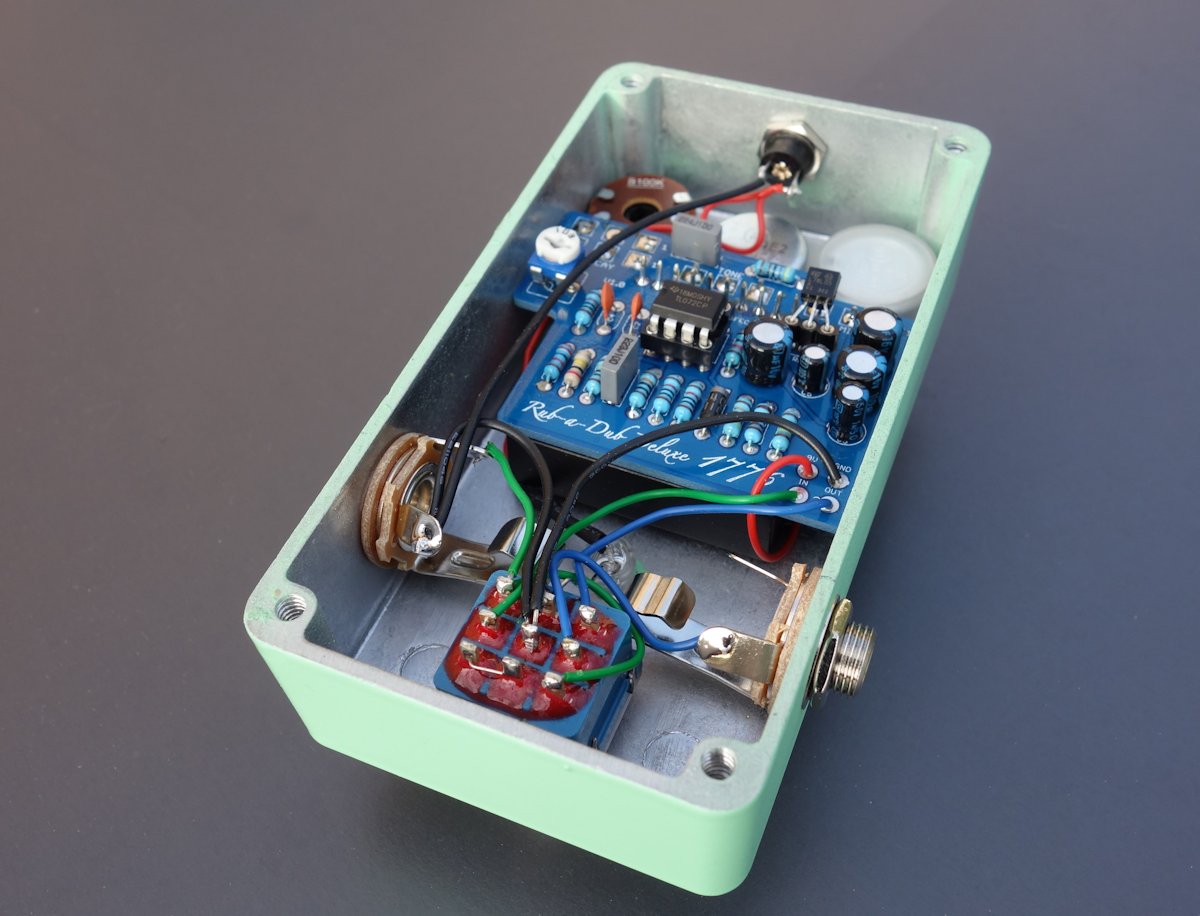

J'ai terminé aujourd'hui la rub a dub deluxe de 1776 avec la Belton 3
Rien de particulier, une bonne petite réverbe

Très jolie ! J'aime beaucoup la couleur.

Propre la Rub A Dub !
J'ai quasiment fini une Chasm Reverb de mon coté, j'ai opté pour un schéma de couleur très proche du tiens ! Photos à venir

oui elle est superbe denis
j'aurai tendance a préférer du mica argenté a la place du céramique mais c'est histoire de chipoter

C'est vrai qu'ils ont l'air chouettes ces PCBs
Chez 1776 FX

Decos toujours sobres et efficaces chez Denis

Une Big Muff avec le tone stack AMZ qui permet d'avoir un potentiomètre de mids :




C'est vraiment sympa, ça permet de sortir du mix et d'obtenir des sons proche d'une overdrive à faible niveau de gain, surtout avec les LED pour clipper le signal.
Plus d'infos sur mon blog si ça vous intéresse. http://www.coda-effects.fr/201(...).html

J'aime beaucoup ta plaque logo que tu colles sur tes pédales ça fait très classe

Carrément. Chapeau bas.
