Photos de vos pédales DIY

C'est pas des wima c'est des types panasonic ecq, j'ai regardé le vendeur ebay chez qui je les ai achetés ne les fait plus (c'est benoi31 qui m'avait filé le tuyau de mémoire)

Question en attendant ma commande qui est dans le camion de DHL (outre Rhin pour l'instant ...) : quand vous peignez vos boîtiers, vous mettez une couche d'apprêt avant pour une bonne accroche ?

ça ne répond pas à ta question mais perso ça fait un moment que j'ai arrêté de me faire chier à peindre mes boitiers https://www.taydaelectronics.c(...).html

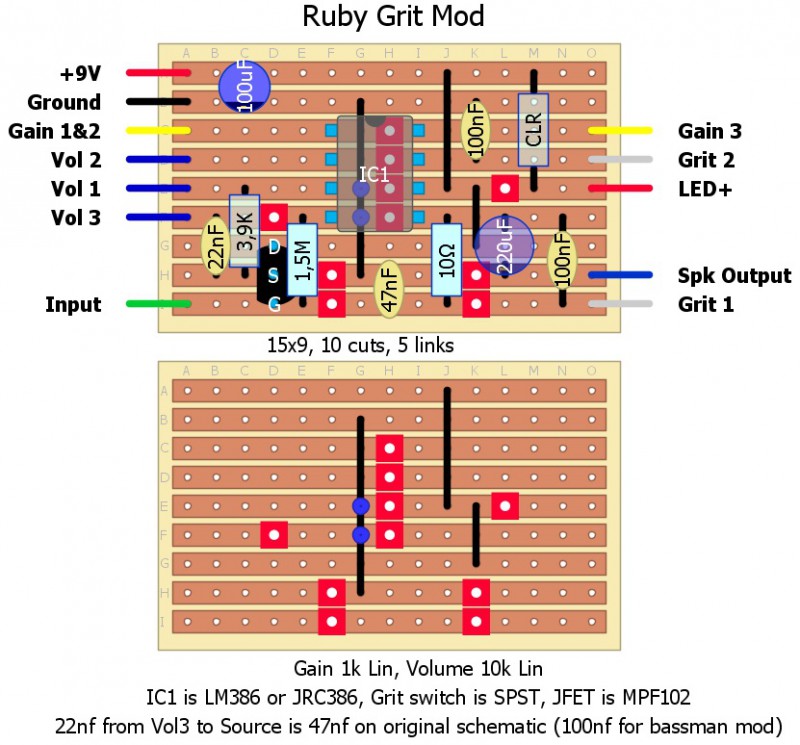

Le layout de mon ruby modifié si il y en a que ça branche

Au pire j'ai de la bombe noire et de la bombe vernis (et de la bombe bébé aussi, à base de popopopop... ).

Je verrai sur le moment en fonction des avis (et des cris aigus de ma compagne qui va me dire que ca pue et que c'est mauvais pour le bébé...). Bon ok, je peindrai pas.

Cool je garde au chaud

Je voulais justement te demander si tu avais un layout

Sinon de mon côté j'ai terminé et testé une simulation de Tweed : Azabache de chez ROG

http://tagboardeffects.blogspo(...)l?m=1

J'ai monté le second layout avec les mods de tonalité.
Mais attention! il y a une petite erreur :
Il faut déplacer le fil du tone 3 et le connecter directement à la patte de la capa de 10nf sur la même ligne sinon le potard de tonalité n'a aucun effet.

Ça sonne vraiment bien avec la modif :

En effet il y a deux solutions ;
En augmentant la valeur de la capa de 1nf entre la base et l'émetteur de Q5 et/ou en réduisant la valeur de la résistance de 4,7k au tone 1

Je n'ai pas encore mis en boîte donc à suivre pour les photos

Par rapport à la Wampler (qui ne m'avait pas impressionné) c'est comment ?

Ah oui effectivement, c'est un rouge plus foncé ! Ils sont de plus en plus durs à trouver, j'en ai vu chez Farnell en stock US je crois et sinon il faut fouiner.

Merci pour ta réponse !

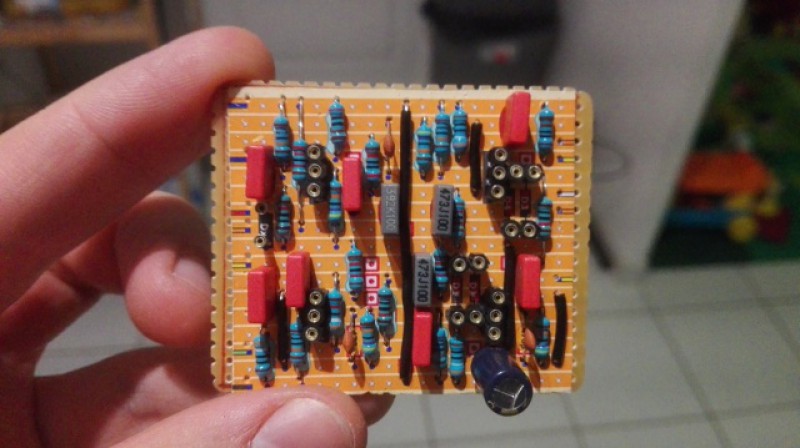

Build suivant en cours : Green Russian Big Muff Pi basé sur le layout 1994 V7 de tagboard



C'est compact, j'ai du utiliser des condos box film PET Wima FKS2 et MKT. J'ai tout mis sur socket pour les diodes et transistors, de quoi faire des tests. De base ce sont des 1N914 et BC550, mais je vais tester les LEDs en clipping et j'ai des 2N5088 et 89.

En mod, il y aura un DPDT pour influencer les médiums avec 3 courbes sélectionnables (flat-boost-scoop) et je vais peut-être aussi tenter le tone wicker en levant les filtres 470pF avec un 3PDT. Je me suis tâté à faire le bypass du tone stack, mais ça commençait à être trop chargé en switches et ce layout ne s'y prête pas très bien. On verra pour une prochaine fois !

Bon Je n'ai jamais eu les originales (black65 et tweed57)seulement un clone (que j'ai vendues depuis un bail)

Attention je ne l'ai pas encore testée à fond et en boîte
Seulement sur pod au casque, donc bon.

Mais L'Azabache a première vue a dix mille fois plus de grit que la Black65 ou encore la Tweed 57
On est vraiment dans le style tweed (Neil Young par exemple)
Du coup c'est plus graou (ce qui ne te plairait peut-être pas vu que tu aimes bien les OD plus tendue )

Après les deux switch donnent pas mal de palettes sonores.

Oui je préfère les od plus tendues c'est vrai mais bon un tweed en pédale on sait à quoi s'attendre
Tu comparais à la tweed 57' plutôt j'imagine (je n'ai jamais eu l'originale non plus, juste mes clones)

Bah un peu les deux car avec les switches bright et scoop tu as différents modes qui élargissent pas mal la palette sonore
Selon ROG on retrouve l'esprit Tweed, blonde, Silverface et Blackface

Concernant mon Clone Tweed 57, le gars qui l'a aujourd'hui l'a comparé à l'originale et il m'a dit que le son est parfaitement identique mais qu'elle a moins de gain que l'originale (ce qui ne lui déplaît pas selon lui)
Sûrement dû aux transo qui devaient avoir un gain inférieur à l'originale

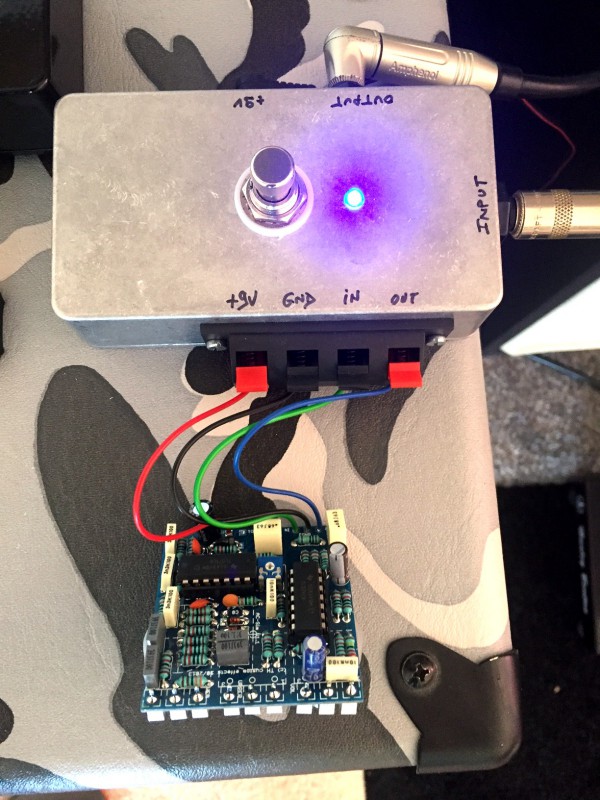

Voilà montée et testée sur ma test box tout fonctionne normalement mais je suis un peu déçu, c'est la 1ére fois que j'essaie une simu acoustique, pas vraiment convaincu, par celle là en tous cas

Je vois que tu n'as qu'un seul fil de masse câblé. Il me semble qu'il y en a 2 sur le circuit. Parce que moi j'ai câblé les deux...donc l'erreur vient peut-être de là...

Hummmm connaissant un peu Denis depuis l'temps
Ça m'étonnerait qu'il ne l'ai pas vu, il a peut-être fait un pont entre les deux masses.

Si l'une des masses n'était pas raccordée il n'y aurait sûrement aucun son

J'en avais testé une sur un multi Zoom 500 quelque chose
j'avais trouvé ça un peu moyen mais c'était il y a 15 ans facile

J'ai testé au multimetre au cas où les 2 pad de masse sont bien reliés donc pas forcément besoin de câbler les 2
Ton erreur ne peut pas venir de là
À tout hasard verifie l'orientation de tes tl74
