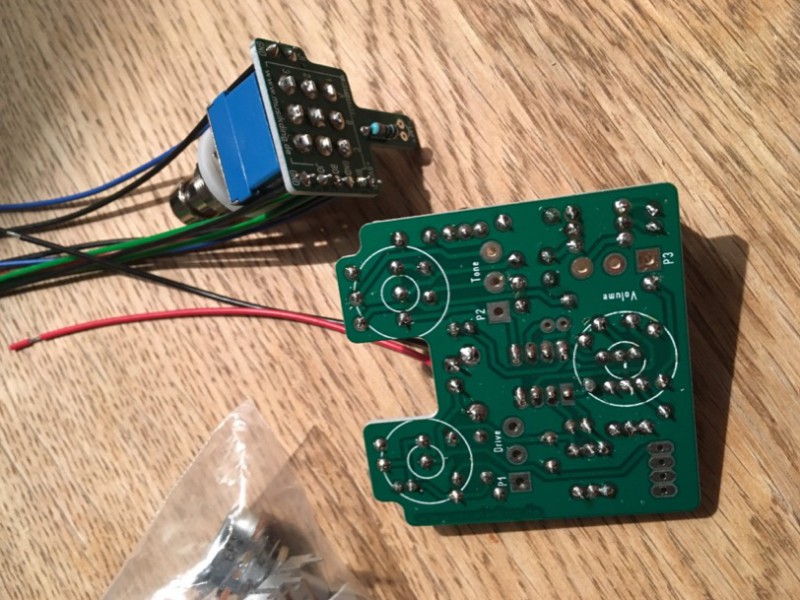

J'ai commencé la TS(80 ce soir.

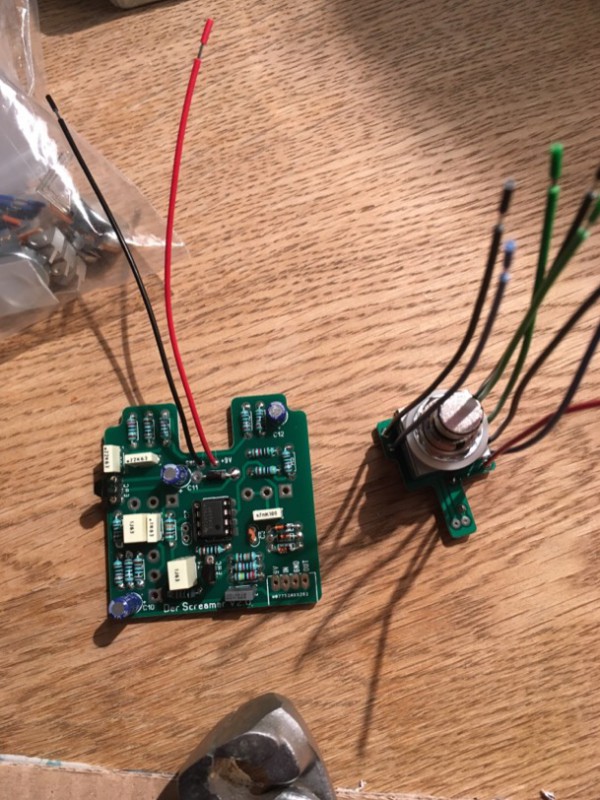

En fait j'ai presque fini... reste à percer le boîtier et à tout monter dessus !

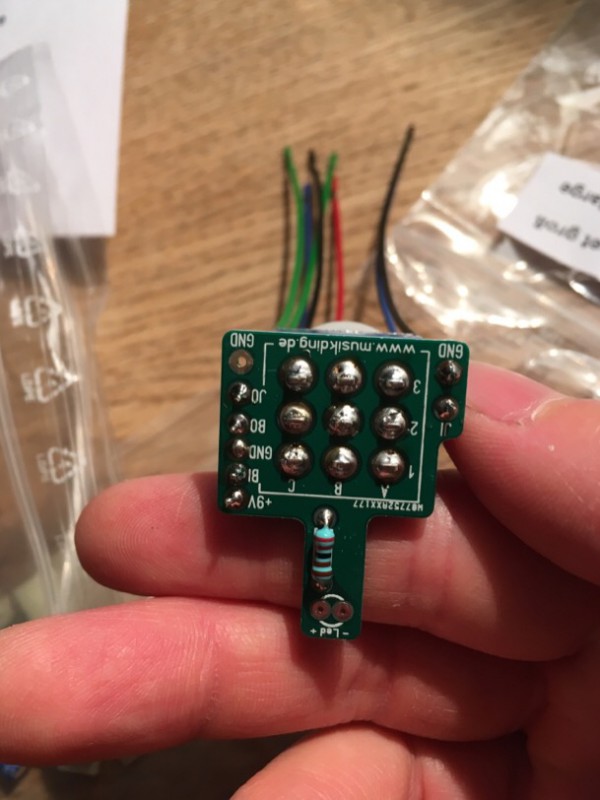

3PDT 1








Pour l'instant c'est plutôt facile... à voir une fois branché !
geogeo68
Je te conseillerais peut-être de la tester avant mise en boîte
C'est bien relou quand il y a un bug et qu'il faut tout ressortir
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Matt310
geogeo68 a écrit :
Je te conseillerais peut-être de la tester avant mise en boîte
C'est bien relou quand il y a un bug et qu'il faut tout ressortir


Le souci c'est que j'ai pas la prise pour la pile 9V et que mon alim arrive peut être aujourd'hui...

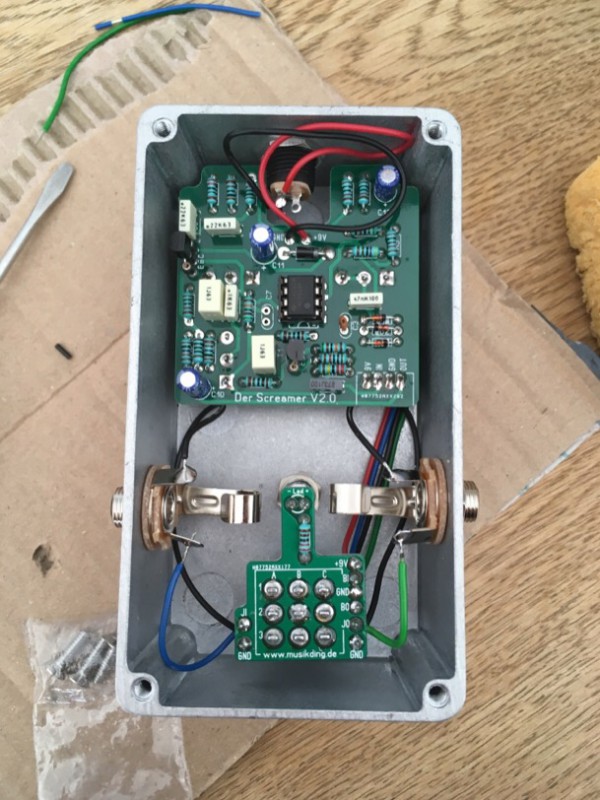

Boîtier percé (mèche métal de 7 pour tout le monde + alésoir à main pour mettre au bon diamètre).
Pas pu avancer plus, fallait retourner au boulot...
Matt310
C'est terminé !

Faut que je l'essaye maintenant. Le transfo du AMPLIFi TT est OK, 9V DC, 3A.

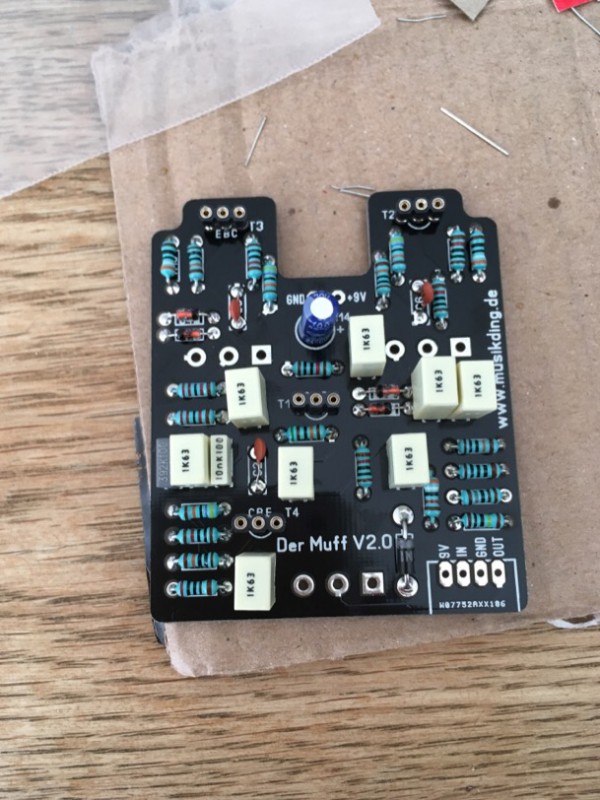

J'ai commencé la Big muff sur la lancée...





TS808


PiPiRoSe
ils sont top ces pcb de big muff j ai monté un violet ram bien sympa (avec bon condo au piment d Espelette )
tu vas te régaler déjà avec le kit
mon clone de fortin cali mod :
http://www.youtube.com/watch?v(...)zN74M
http://snd.sc/1dv4gNL
mon clone de friedman brown eye mod:
http://i1359.photobucket.com/a(...)b.jpg
mon clone de cameron aldrich mod (old bitch):
https://www.youtube.com/watch?(...)81z3E
mon clone de cameron jose mod(ccv):
https://www.youtube.com/watch?(...)etgmE
pour les gars du forum qui veulent venir essayer mes montages, ma porte est toujours ouverte .
geogeo68
C'est vrai qu'ils ont l'air Top ces nouveaux pcb
Ça fait un bail que je n'en ai plus commandé (vero addict )
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Matt310
Attention, golden boulet premium inside...

Mes deux pedales montées, je les branche. En true bypass OK, alim ok (LED allumée), et... pas de son.
Je m'attaque à la TS, en me disant que j'ai mal mis le circuit intégré... du coup, je l'ai mis dans l'autre sens. Alors qu'il était dans le bon sens... je l'ai donc immanquablement flingué... j'en ai commandé un autre du coup.

En fait j'avais juste, comme un gros boulet que je suis, inversé mes câbles... branché la guitare dans l'output et l'ampli dans l'input...

La Big Muff est OK. J'ai un nouveau RC4558p en commande.
chocopunx
Matt310 a écrit :

En fait j'avais juste, comme un gros boulet que je suis, inversé mes câbles... branché la guitare dans l'output et l'ampli dans l'input...


Ah j'avais fait ça sur ma toute 1ère pédale aussi (une TS aussi d'ailleurs) !!
Bon ça va c'est pas trop grave, faudra juste attendre un peu
geogeo68


Ça m'arrive encore aujourd'hui quand t'as câblé pendant 2 plombes
Jusqu'à 1h du mat' et que tu veux absolument tester avant de te pieuter
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Boba7
Ah ah ça arrive ! Essaie quand même ton opamp, si ça se trouve il marche encore... Récemment j'ai carrément inversé un jack d'alim (soudé le + dans le -) et après l'avoir laissé branché quelques secondes, j'ai corrigé mon erreur (quel con! ) et en rebranchant, ça marchait sans souci. Etonnant.

Bon sinon je suis en train de me faire planter une commande pour une Demo Tape Fuzz, rien de grave, ça partira je pense, mais c'est toujours un peu frustrant...

C'est vrai que les pcbs de Musikding ont l'air super !

Toujours un plaisirs de vous lire messieurs !
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
Boba7
Et Matt310 chapeau pour tes premières réalisations, ça a l'air clean !!
"Are you passionate? Are you livin' like you talk?"
www.facebook.com/CMeffects/
Matt310
Merci !

Je m'applique à faire un truc propre... j'ai fait avant le câblage Jimmy Page de ma LP (4 push pull), un cab 2*12 pour mon JVM215C, et un potard de réglage du negative feedback sur l'ampli. J'aime bien bricoler un peu de tout (l'été dernier j'ai fait la chaîne de dis-tu de ma voiture, j'ai sorti le bloc moteur/boîte pour ca...).

Pour l'OP Amp, à mon avis il est grillé : pas de son initialement, OP Amp à l'envers gros son strident, idem en le remettant à l'endroit...
Denis13
Mes productions du week-end

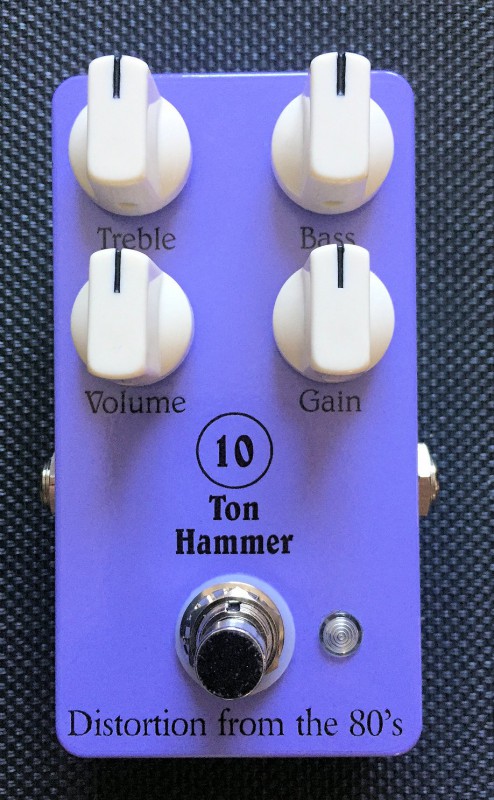

- Rocket 10 Ton Hammer, récemment plubliée sur tagboard
Super disto typée 80's

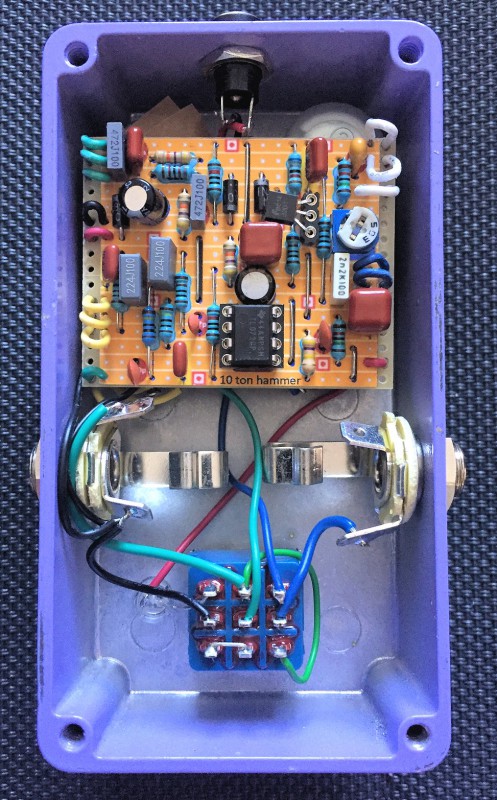

- Friedman BE-OD. J'avais déjà posté le circuit, elle est en boite. Bon, magnifique brown sound, une des plus belles disto que j'ai montées.
MAIS : un sifflement abominable, pire qu'avant la mise en boite. Je ne peux pas dépasser la moitié au gain c'est hyper frustrant.
C'est vraiment compliqué ces pédales hi gain, je pense que le pcb des marques sont vraiment étudiés pour éviter ces soucis de repisse de signal, c'est la limite du vero. C'est dommage parce qu'en plus c'est un de mes câblages les plus propres, avec fils raccourcis au minimum. Mais l'input du circuit part du haut du boitier et passe sous le circuit jusqu'au 3pdt. Celui-là j'aurais du anticiper et le mettre en blindé masse flottante. Il faudra que j'y revienne, elle sonne trop bine pour laisser ça comme ça




A noter que sur ces nouvelles couleurs de boitier la peinture s'écaille assez facilement, faut faire gaffe

En ce moment sur effets...
