Remplacement des lampes sur un préampli Marshall JMP1

Aller à la page: 1
Auteur Message
Redac Bricolo
Inscrit le: 11 Mar 04
Localisation: France

ATTENTION, CETTE REALISATION AMENE A TRAVAILLER AVEC DES TENSIONS ET COURANTS IMPORTANTS QUI PEUVENT ETRE TRES DANGEREUX POUR VOUS OU VOTRE MATERIEL EN CAS DE MAUVAISE MANIPULATION! Les responsables de guitariste.com déclinent toute responsabilité en cas de dommages physiques ou matériels


Niveau de difficulté: MOYEN

Remplacement des ecc83 (= 12AX7) marshall d'origine par des Ei 12ax7 qui proposent
plus de gain.
Le JMP1 est un préampli assez polyvalent, on le trouve pour moins de 400E en occasion.
Le grain d'origine est un peu limité pour des sonorités métal, par exemple, qui demandent
beaucoup de gain.

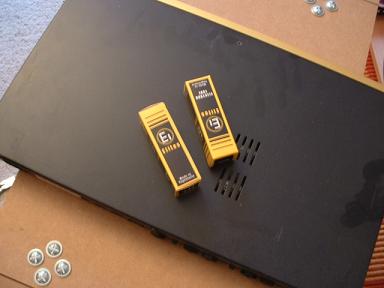

Les fournitures:

- JMP1

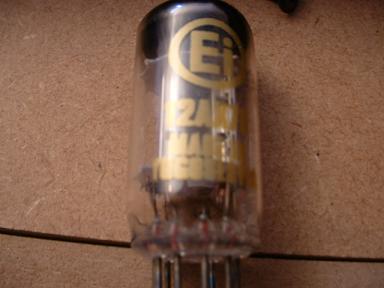

- 2 Ei 12AX7





La construction:

Rien de bien compliqué:

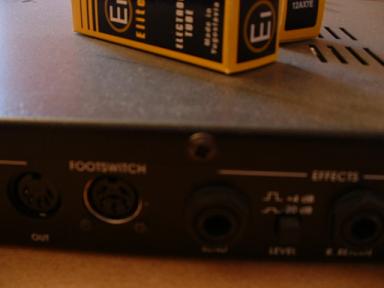

Commencer par dévisser les 3 vis arrières qui maintiennent la coque supérieur.

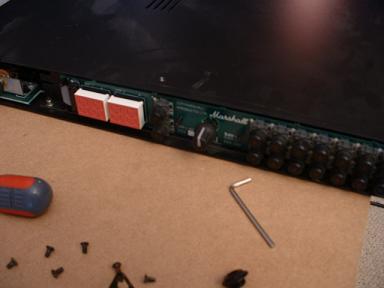

Puis démonter la façade: 6 vis (3 au dessus, 3 en dessous) + les caches des jacks input et
casque. Attention, un câble de masse fixé par 2 cosses relie le chassis à la façade, veillez à
le retirer avec précaution.

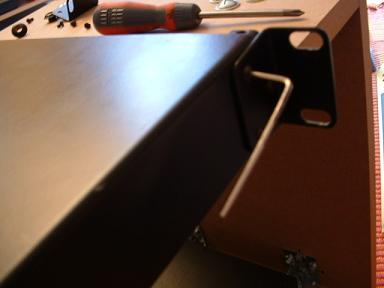

Pour finir, démonter les oreilles de fixation à l'aide d'une clé allen.



A partir de la, on peut retirer le capot supérieur du boîtier et on accede alors aux circuits du JMP1.

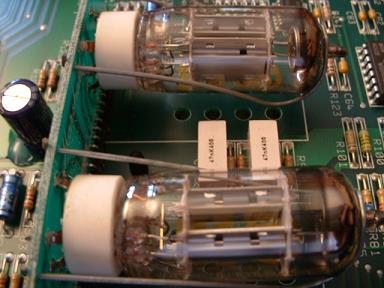

Les 2 lampes sont maintenues par un arssaut métallique qu'il faut retirer.



Il suffit maintenant de retirer les lampes en maintenant le circuit sur lequel elles sont
fixées et y mettre les nouvelles. Bien remettre les arssaults.



L'ensemble fini:

Evidemment aucun changement visuel :-) c'est au niveau du son que ça se passe LoL!
Testé avec ma Strat, je trouve les crunchs beaucoup plus ronds et moins raides. Par ailleurs,
j'ai perdu de la ronflette :-) ! Les saturations sont plus chaleureuses.



Bilan:

Les +
+ Le son
+ Moins de ronflette
+ Facilité de montage des lampes



Les -
- Le prix des lampes, c'est pas toujours donné
Haut
manulonch
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 04 Nov 03
Localisation: Mons (7000, Belgique)

Ce que je fais en general sur un JMP1

Je vire les vis BTR d'origine pour mettre de vis " normales " car bien souvent les BTR merdent a un moment ou a un autre et on a assez de mal a les retirer quand ca devient urgent.

Couts: moins d' 1 euro. ( Vis metrique 3 )

_________________
Technicien en ampli a tubes, je ne connais bien évidement pas tout mais j'en apprends tous les jours un peu plus.

ROCKTRON A VENDRE

Mon avatar à poil sur la plage
Haut
Antoine
Vintage Méga utilisateur

Inscrit le: 06 Aug 03
Localisation: Rennes - Langan

manulonch a écrit :
Ce que je fais en general sur un JMP1

Je vire les vis BTR d'origine pour mettre de vis " normales " car bien souvent les BTR merdent a un moment ou a un autre et on a assez de mal a les retirer quand ca devient urgent.

Couts: moins d' 1 euro. ( Vis metrique 3 )


tu parles des vis pour les oreilles? car oui elles font cheap

_________________
http://antoine-guitariste.com/
Haut
manulonch
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 04 Nov 03
Localisation: Mons (7000, Belgique)

Je parles de TOUTES les vis... je deteste les mini vis BTR qui finissent toujours par foirer.

_________________
Technicien en ampli a tubes, je ne connais bien évidement pas tout mais j'en apprends tous les jours un peu plus.

ROCKTRON A VENDRE

Mon avatar à poil sur la plage
Haut
chacal
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio
Inscrit le: 14 Aug 03
Localisation: Dedans Bordeaux

je presisite et signe, j'ai jamais eu besoin de virer la facade sur mon jmp 1 pour changer les lampes....suffit de démonter les oreilles normalement....

mais ya pte plusieurs constructions, chaipas....manu? tu démontes la facade toi?

_________________
Guitar tech, rigs, pedalboards...
Haut
Antoine
Vintage Méga utilisateur

Inscrit le: 06 Aug 03
Localisation: Rennes - Langan

J'avais revérifié suite à ta remarque chacal mais je peux pas l'ouvrir si j'enlève pas la façade....

Alors sois j'ose pas trop forcer et c'est pas nécessaire mais vi l'implantation de certaines vis je vois pas comment faire autrement...

Mystère et boules de nonnes.

_________________
http://antoine-guitariste.com/
Haut
sepullayer
Custom Cool utilisateur

Inscrit le: 04 Nov 03
Localisation: lyon

chacal a écrit :
je presisite et signe, j'ai jamais eu besoin de virer la facade sur mon jmp 1 pour changer les lampes....suffit de démonter les oreilles normalement....

mais ya pte plusieurs constructions, chaipas....manu? tu démontes la facade toi?


je lui avais déja fait la remarque sur son cite, mais apparement il doit y avoir plusieur version de ce preamp...
Haut
krêp'gigi
Custom Méga utilisateur


Inscrit le: 09 Feb 04
Localisation: Dijon

sepullayer a écrit :
chacal a écrit :
je presisite et signe, j'ai jamais eu besoin de virer la facade sur mon jmp 1 pour changer les lampes....suffit de démonter les oreilles normalement....

mais ya pte plusieurs constructions, chaipas....manu? tu démontes la facade toi?


je lui avais déja fait la remarque sur son cite, mais apparement il doit y avoir plusieur version de ce preamp...

moi pareil, je ne démonte pas la façade pour changer mes lampes sur mon JMP 1 !

_________________
Vends
Mad Professor Deep Blue Delay Handwired 150 €
modules pour preamp M4 Egnater : Twin., DLX, SL+ 150€ fdp in
micro Gibson Bursbucker Bridge 60 €
TAD atténuateur loadbox 8 ohms 290 €
Recherche T Rex Octavius
Haut
manulonch
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 04 Nov 03
Localisation: Mons (7000, Belgique)

En general comme je change toutes les vis d'origine je demontes tout...
La dernière fois j'ai changé viré l'entrée a l'avant pour la mettre à l'arrière, donc me souviens plus trop bien... j'ai tout demonté quoi.

_________________
Technicien en ampli a tubes, je ne connais bien évidement pas tout mais j'en apprends tous les jours un peu plus.

ROCKTRON A VENDRE

Mon avatar à poil sur la plage
Haut
krêp'gigi
Custom Méga utilisateur


Inscrit le: 09 Feb 04
Localisation: Dijon

A propos du changement de lampes sur le JMP1 : est ce que sur les deux emplacements prévus l'ordre des lampes à une importance ? Je m'explique : j'ai mis dans mon JMP1une 12ax7 Groove tube et une lampe chinoise. Si je veux que la GT soit plus affectée à la disto par ex, où dois je la mettre ? En 1er (quand on est face au rack et qu'on regarde dans le sens de la profondeur) ou en deuxième ? Bref, comment ça marche docteur ?

_________________
Vends
Mad Professor Deep Blue Delay Handwired 150 €
modules pour preamp M4 Egnater : Twin., DLX, SL+ 150€ fdp in
micro Gibson Bursbucker Bridge 60 €
TAD atténuateur loadbox 8 ohms 290 €
Recherche T Rex Octavius
Haut
