Volume de sortie sur pédale d'effet Fuzztone DiY

Bonjour à tous,

J'ai récemment monté un clone de la K-Fuzztone pour un ami. Il est revenu vers moi il y a quelques jours en me disant que la pédale fonctionnait très bien mais qu'elle manquait un peu de "pêche" malgré le potard de volume de sortie au maximum. Je tiens a préciser que ce potard n'était pas sur le schéma initial, je l'ai rajouté moi même. J'aimerai donc savoir si quelqu'un aurait une idée...

Est ce que le câblage du potard est bon ?
Est ce que je dois changer la valeur du potard ?
Y ajouter un "boost" interne (auquel cas je serai un peu perdu) ?
Changer peut-être d'autres composants ?

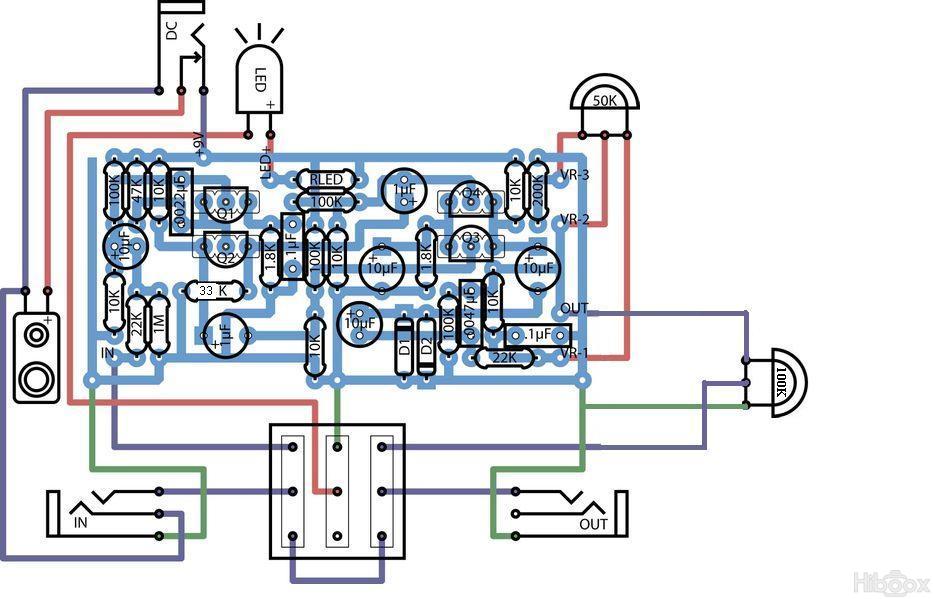

Vous trouverez le schéma modifié en pièce jointe ici :



Merci de vos réponses.

CyC

bonjouRS CyC
essai ca une 33k à cet emplacement à la place de 10k

Bonjour,

Le dernier etage d'une Kay Fuzz Tone est composé de 2 diodes montées têtes béches en parrallele, ton signal de sortie ne depassera donc pas 0.6v si ces diodes sont en silicium et un peu moins s'ils sont en germanium. Il te faut donc ajouter un etage amplificateur complet (AOP ou transistor).

A+

Bonjour, merci de ta réponse

Alors comment est ce que je dois m'y prendre pour ajouter un etage amplificateur ? Est ce que ce sera cher au niveau des composants ?

Merci.

Recherche sur le net "AMZ Mosfet Booster". Tu ajoutes ce montage à la suite du tien.

A+
