Vox ac30, distortion a bas volume sur canal vibrato

Non, ça ne doit pas être R40 et R41 si les tensions sont bonnes en V7, par contre vérifies R46 au pin 6 et R44 au pin 1 en V8, je me demande si le circuit de V8 n'influe pas sur V7.

Tu peux aussi vérifier toutes les résistances entre l'Input du vib/trem et V7.

d'où le proverbe : " if you like trouble, you like Vox! "

bon, ça va attendre un peu, j'ai d'autres urgences !

Salut a tous

Quelques nouvelles depuis le temps , composants reçus hier.

-J'ai enfin trouvé le coupable pour les tensions mauvaises en v8 pin 1/6, c'est R41 en parallèle avec C41.
-J'ai 240v avant R41/C41et 8v après. Pas eu le temps de verifié la résistance, soit coupée ,soit soudure cassée.

Pensez vous que cela pourrait venir de là, cette satané distortion😠???

8v au lieu de 75v ....bah c'est p't'etre ca....tu verra bien !!!

Ben pour un novice comme moi en électronique, on aurait plutôt tendance à penser qu'une distortion est la cause d'une tension trop élevée et qu'une tension trop basse induit un son faiblard 😅

Salut à tous

Mon vox est ressuscité, enfin le canal vin/trem 😃

Le fautif, R41 en // avec C41, j'ai donc retrouvé mes tensions en V8. Le son est splendide, je suis vraiment trop content d'avoir dépanné cette usine à gaz 😜

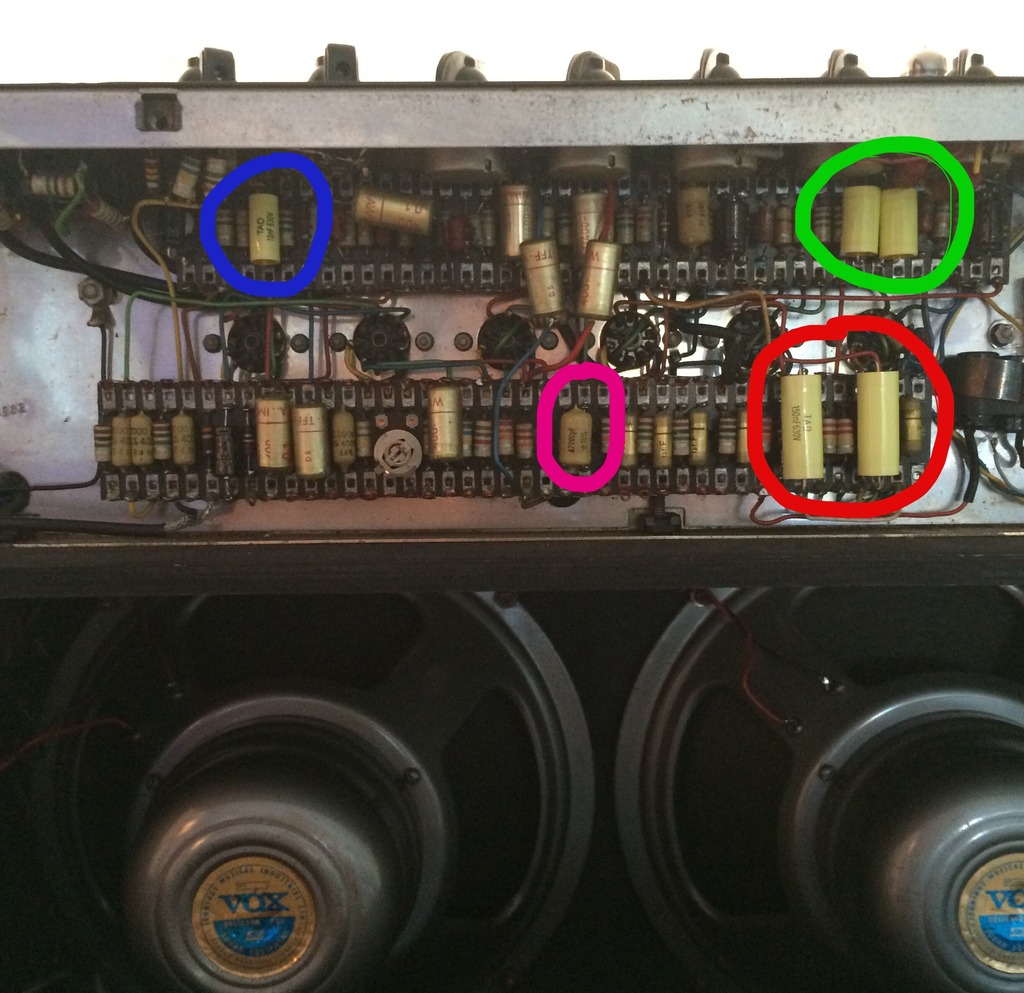

Récapitulatif:
-Changement des condos C5C/C6 (grille dephaseuse) en vert
-Changement condo C18 (anode V7) en bleu
-Changement des condos C4/C9 (anode dephaseuse) en rouge
-Changement de R41, HT V8, c'est elle qui doutait la merde. En bleu




Merci à tous pour votre aide et content d'avoir réparé un canal que je ne me servirai peut être jamais 😁

Super ! Tu peux fermer.

Bonne gratte et A+

Ouaip
