Liquid foot pro

zigmout
Salut
Je voulais savoir si certain d'entre vous savent si il est facil de changer des switch defectueux sur ce genre d'appareil...c'est des boutons standards? ca ce trouve facilement? je n'arrive pas à avoir la ref
(en fait qqu'un m'en propose un mais avec 2 boutons défectueux donc...)
grinchou
salut

J'ai déjà fait ça il y a quelques années

Tu peux trouver des boutons chez Banzai music je pense. Il faut bien calculer son coup. Pour que le switch de remplacement se loge proprement dans la carte. si non il faut faire un peu de cable fil à fil sur les 2 contacts du switch vers 2 points des circuits.

Contacte Liquid foot pour la référence exacte du switch puis va chez Banzai en Allemagne , ils ont beaucoup de switch dont des Carling

Demande le type de switch. Momentané et si c'est normalement fermé ou ouvert( Monmentary? normally closed or normally open?)

De mémoire c'est momentané normalement ouvert.

http://www.banzaimusic.com/Pus(...)tary/

Tu prends ca si tu veux te souder direct sur le circuit.
http://www.banzaimusic.com/SW1(...).html


ou ca si tu veux faire du filaire
http://www.banzaimusic.com/Car(...).html
zigmout
merci pour ta reponse...en fait je me suis inscrit sur leur forum pour posé la question, mais j'attend toujours leur mail de validation qui n'arrive pas, mais je vais insister
zigmout
si qqu'un la reference exacte de ces boutons je suis preneur car ca fait une semaine que j'ai posté un ticket sur le site du constructeur et j'ai toujours pas de reponse de leur part...
Dimebug
tu as une photo ? c'est relativement standard ce genre de truc... j'en ai quelques un
zigmout
ben ils se ressemblent tous en fait... j'ai juste la photo que m'a filé le gars
Dimebug
arf, faudrait la photo du composant...

En gros tu as 2 grosses familles distinctes,

Les classiques qui integre le switch mecanique

Les passifs qui ne sont en fait qu'une mécanique qui vient appuyer sur un microswitch du PCB (carte mere)

Faudrait trouver les photos d'un PCB ou d'un liquid foot ouvert, on serait vite fixé mais normalement ca se repart sans probleme.
zigmout
oui je sais bien mais le gars qui veut me passer le pedalier n'est pas chaud pour l'ouvrir
grinchou

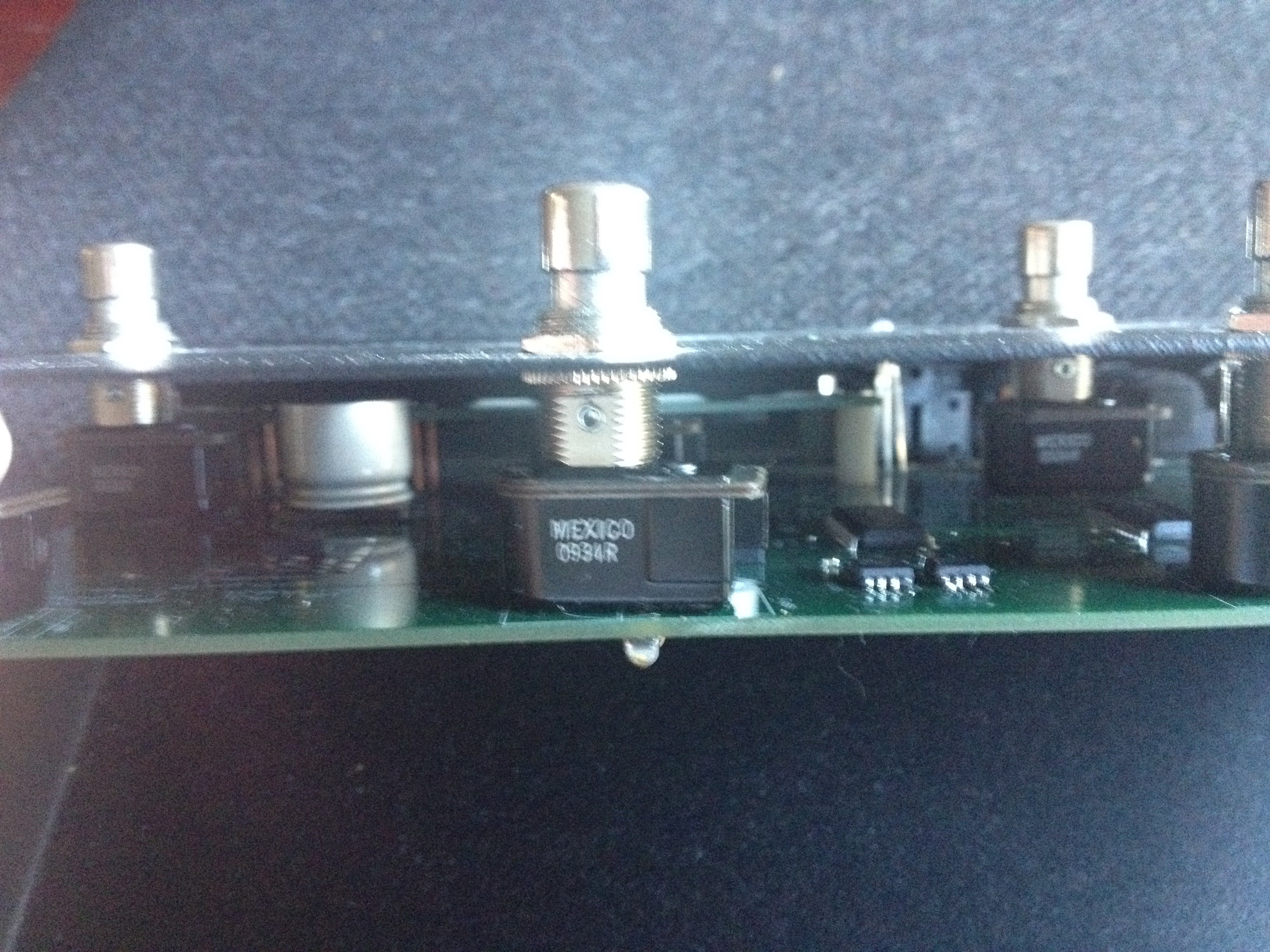

j'ai démonté mon liquid foot JUNIOR

C'est la même marque mais le modele plus petit qui date de la même époque






http://www.banzaimusic.com/SW1(...).html


Mais bon tu devrais le prendre puis regarder si c'est les switchs qui sont défectueux ou si c'est la pastille sur la carte qui a lâché.

Car si c'est la pastille qui a lâché, avoir des nouveaux switch ne te servira à rien.

il te faut un multimètre pour faire le diagnostic.
zigmout
super merci beaucoup
ha ou si c’est la pastille je suis eu...grr, pas possible de savoir
Dimebug
si c la pastille tu pontes, c'est pas la mort, mais y'a 80% de chance que ce soit le switch.
zigmout
j'avoue qu'autant faire une soudure pour remplacer un switch ca me fait pas peur mais le reste je vois meme pas ce que c'est ^^
Dimebug
bien tu suis la piste de la pastille abîmée et a l'autre bout tu soudes un fil entre ton switch et le composant ou abouti la piste abîmée..., c'es tun pont, un strap... bref tu te raccordes a la source
zigmout
en fait j'ai enfin eu une reponse du constructeur et il me dise que sur ce modele ca peut vite etre compliqué donc je vais peut etre pas prendre le risque
grinchou
c'est pas compliqué mais c'est long.

Car il faut enlever les écrou de tous les switch pour les ôter de la carcasse.
