Comment construire son ampli ?

Publié le 09/10/2003 par Alan Thomas
Vous aimez bricoler, et vous avez à portée de main du matériel d'occasion du genre hauts-parleurs ou alimentation de PC. Alors voici un dossier qui peut donner des idées. Il détaille la fabrication d'un caisson amplifié fait main, sur lequel on peut brancher un préampli ou un simulateur du type Pod.
 Laissons Biloute s'expliquer :
"Au départ, j'avais prévu ce caisson pour mon V-amp. Au final, il va amplifier mon préampli à lampes Spitfire.
Voici les fournitures :

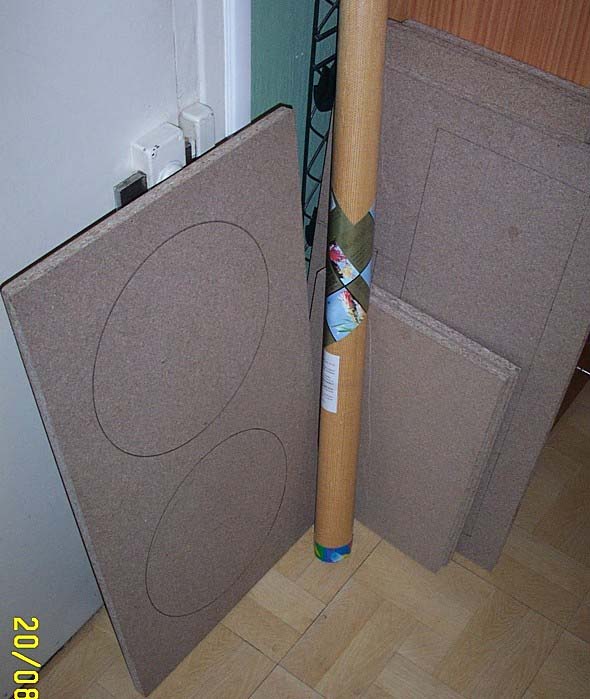

Six planches de bois aggloméré découpées chez Castorama de 20 millimètres d'épaisseur chacune.

Leurs dimensions en centimètre : 70x40, 74x30 et 30x40.
Le prix : 12 euros.



Huit équerres à quatre vis : environ 10 euros
Quatre roulettes solides : 8 euros.

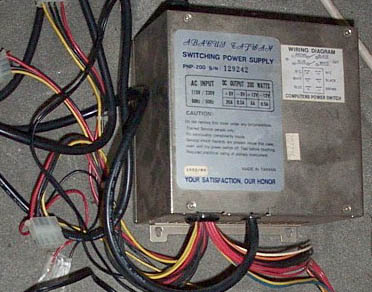

Une alimentation de PC au format AT avec un bouton On/Off. Je l'ai récupérée sur une épave : 0 euro.

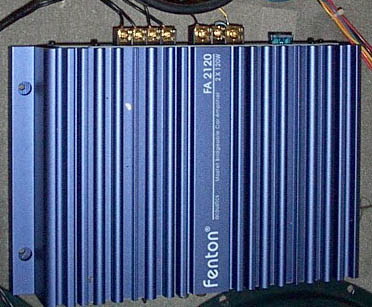

Un ampli pour auto-radio de marque Fenton 2x120W, 4 ohms en promo à 59 euros.



De la peinture noire en bombe, du tissu argenté, de la corde à linge en plastique...Le tout revient à 13 euros. On peut s'approvisionner dans les magasins d'accessoires auto pour le tissu, censé recouvrir les plages arrière.

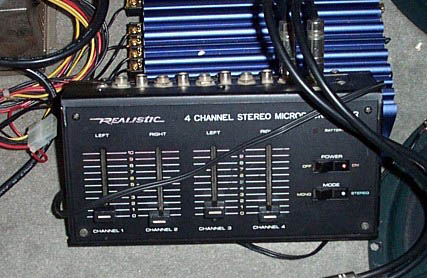

Une petite console de mixage d'occasion pour les entrées (que l'on peut remplacer par de simples prises jack 6.5). On en trouve d'occasion à 15 euros.

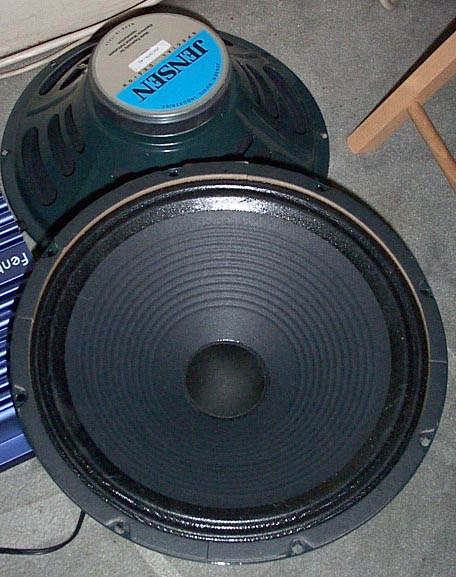

Deux hauts-parleurs 12" Jensen récupérés dans un caisson Behringer. En bon état, on trouve ce type de haut-parleur à moins de 50 euros pièce.



Et maintenant, voyons l'assemblage.

 La construction :

C'est assez simple. Il suffit de monter le caisson avec les équerres. Les planches sont fixées à l'aide de vis de 5 centimètres.

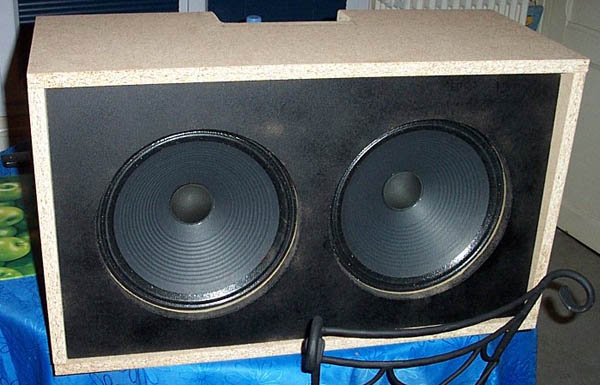

On installe ensuite les hauts-parleurs sur la face avant. On peut ensuite peindre et habiller l'ampli à sa façon.

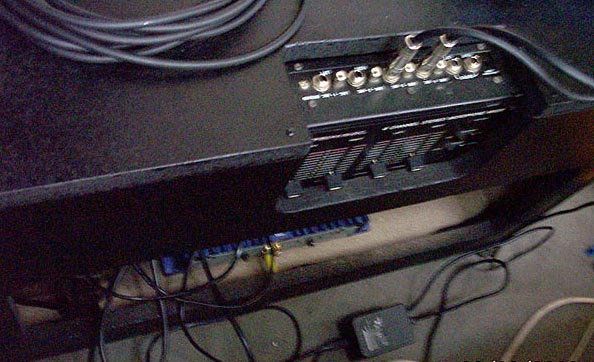

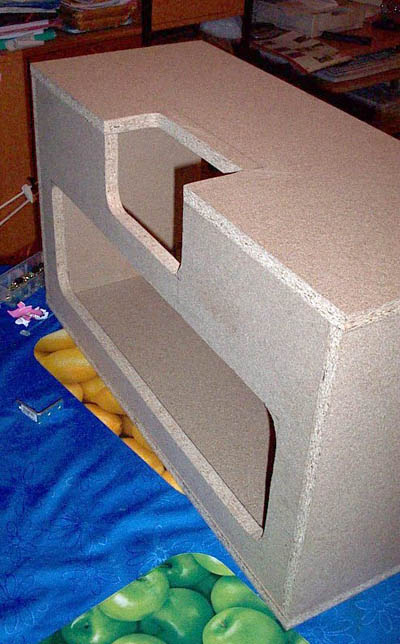

A l'arrière, j'ai effectué des découpes pour avoir accès à l'intérieur et installer la console.

Le câblage est tout aussi simple. La console va aux deux entrées de l'ampli (Left/Right) qui sort sur les deux hauts-parleurs. L'ampli et la console sont alimentés en 12V par l'alimentation de PC.



Si vous avez des questiosn sur le câblage, n'hésitez pas à les poser sur le forum.

Forum : Comment construire son ampli pour un V-amp ou un Pod

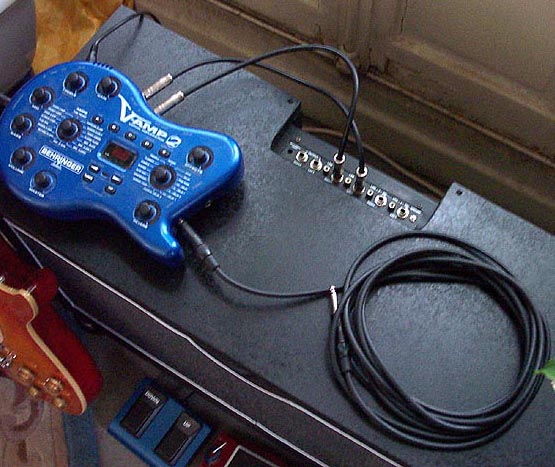

Et voici l'ensemble terminé.

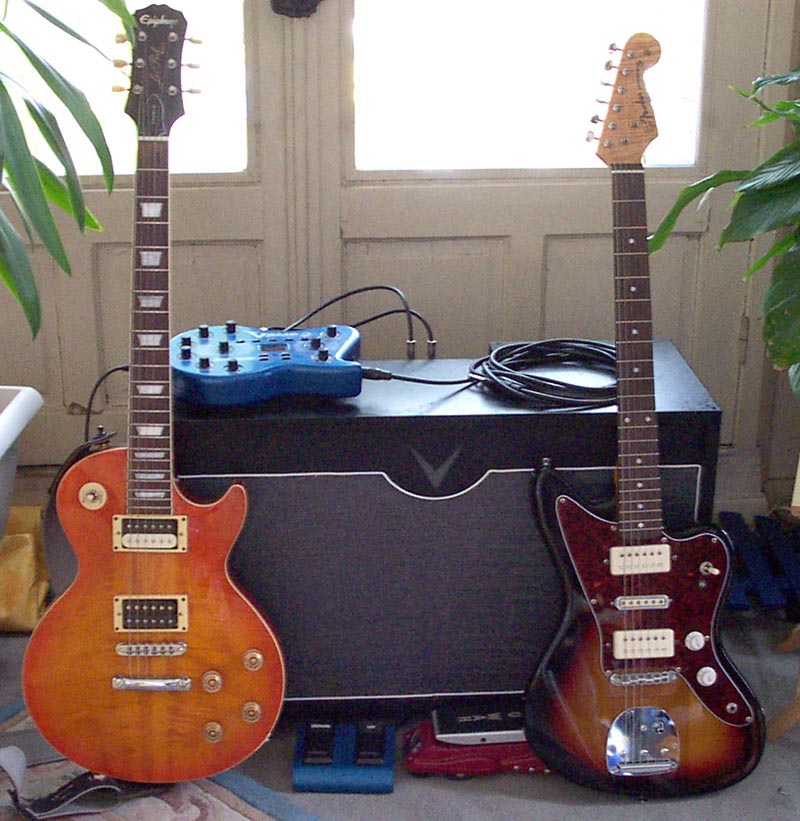

Avec la photo de famille...



Quel est le bilan global, et le résultat au niveau sonore ?

Conclusions :

Les finitions terminées, l'ensemble a de l'allure. Il ne faut pas y regarder de trop près, en fait tout dépend de vos talents de bricoleur.

L'ampli en lui-même apparaît très puissant, suffisamment pour ne pas pouvoir être poussé n'importe où. Des tests en studio donneront le verdict.

Les sons du Vamp sont bien retransmis, sans l'effet de compression et d'écrasement des baffles de chaîne hi-fi. Bref, l'opération n'est pas très coûteuse et permet d'avoir son ampli fait main.

Bilan:

Les avantages :
+ Le prix
+ La puissance
+ Facile à monter
+ La polyvalence
+ Le poids (moins lourd qu'un combo 2x12)

Les inconvénients :
- Pas de lampe ;)
- Nécessite un préampli
- L'encombrement (normal pour un 2x12)
- La qualité de la finition qui dépend de vos talents de bricoleur.

Vous avez des questions sur le montage de cet ampli ? Posez-les sur le forum à Biloute à cette adresse :

Forum : Comment construire son ampli pour un V-amp ou un Pod
