Fender Bassman 5f6a en kit ne foncitonne pas

Bonjour à tous,

Je viens de terminer les branchements de mon bassman 5f6a en kit, les lampes chauffes sans problème et pas d'anomalie apparente après allumage cependant je n'ai aucun son qui sort de mes hp (4 x jensen CR10 8ohm).

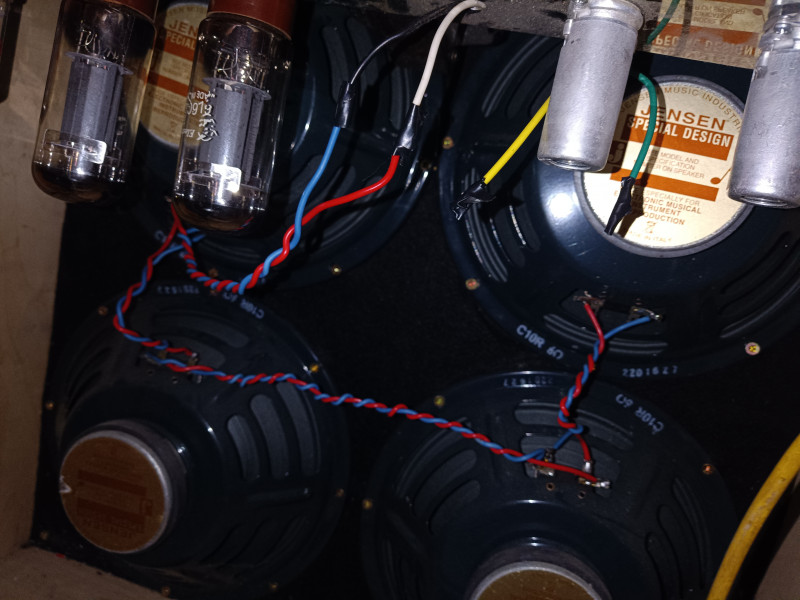

Je me demande si le problème ne vient pas de leur branchement: j'ai branché les 4hp en parallèle le + vers fil blanc OT2 (2ohm) et le - vers le fil noir OT2 (ground).
Problème d'impédance ou de branchement hp vers ampli ou mauvais branchement du kit de l'ampli?

Merci et bonne année à tous !

comment voulez vous que kk1 vous dise ce qui ne vas pas avec un message et meme pas une photo ni layout utilisé ni relevé de tension ni rien , y en a de bons ici mais quand meme ... la c est du mission impossible pour moi en tout cas

Eh bin essaie avec 1 seul hp.. et si y'a toujours pas de son faudra chercher le mistigri ailleurs

4HPs identiques en parallèle ça fait qu'on divise par 4 l'impédance - c'est normal ?

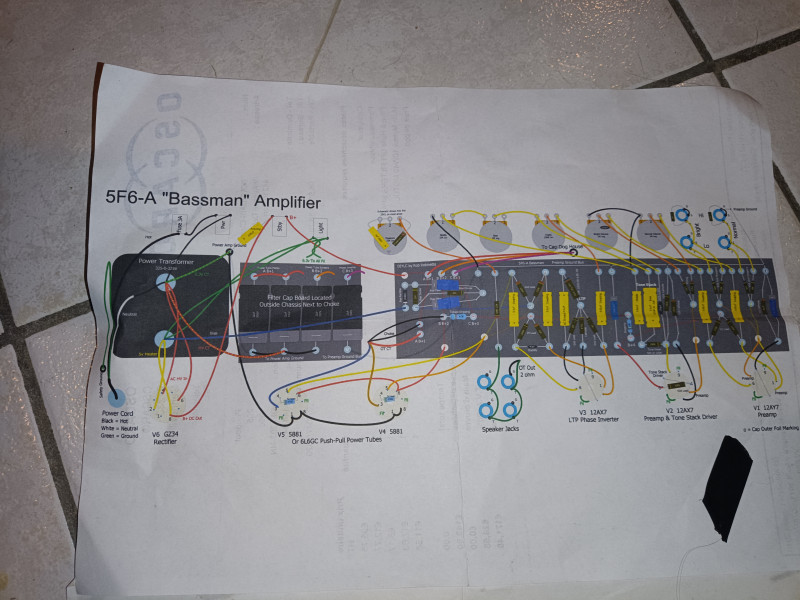

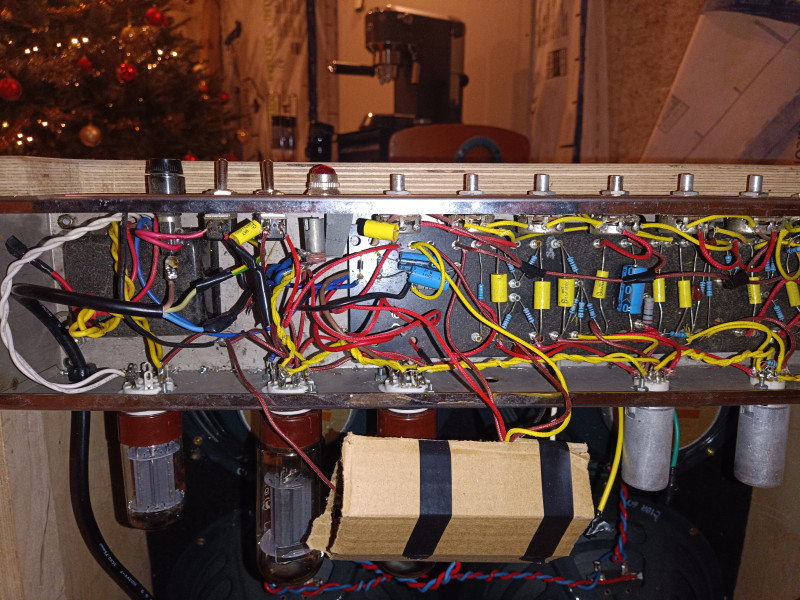

Merci pour vos réponses ! J'ai testé de brancher un hp avec sortie 2ohm puis en 8ohm, rien non plus. Je vous joins quelques photos ainsi que les Layout utilisés. N'hésitez pas si besoin de plus de photo ou mesure à prendre. Je me demandais aussi pour la redresseuse j'ai un fil blanc et un noir mais sur le Layout c'est la même couleur pour les deux fils donc pas de sens de branchement ?

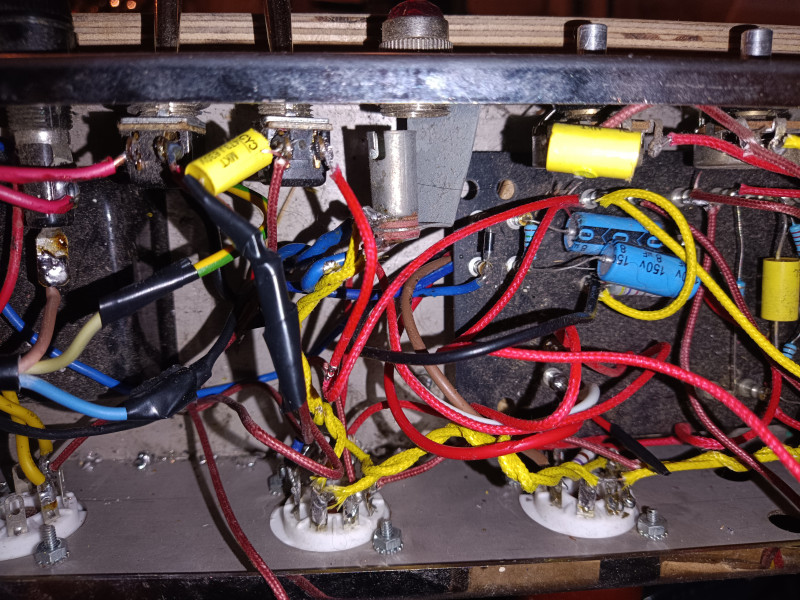

Mais on dirait que c'est pas soudé dans les turrets ????? En tout cas ça fait très bordélique ce câblage...

Elémentaire mon cher Watson entre ca et la demi bobine d etain fondu en boule partout dans le chassis ....
je n aurais pas le courage d envoyer la haute tension dans cet état : tout a verifier au multimetre et arranger le cablage si possible

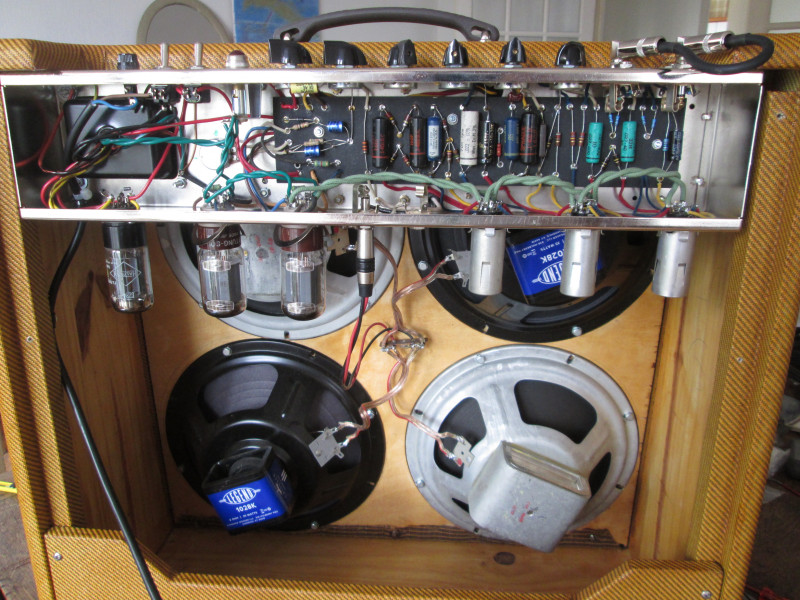

Oui je sais que ce n'est pas du beau travail c'est mon premier projet en électronique, en tout cas c'est le jour et la nuit comparé à ton ampli, très propre ! J'ai soudé de part et d'autre du turret. Je vais effectuer des mesures voir si je trouve quelque chose mais effectivement je pense que je vais gagner du temps à en acheter un neuf déjà assemblé à 100€ sur eBay. Je vous tiens au courant, n'hésitez pas si vous avez d'autres suggestions de test à faire !

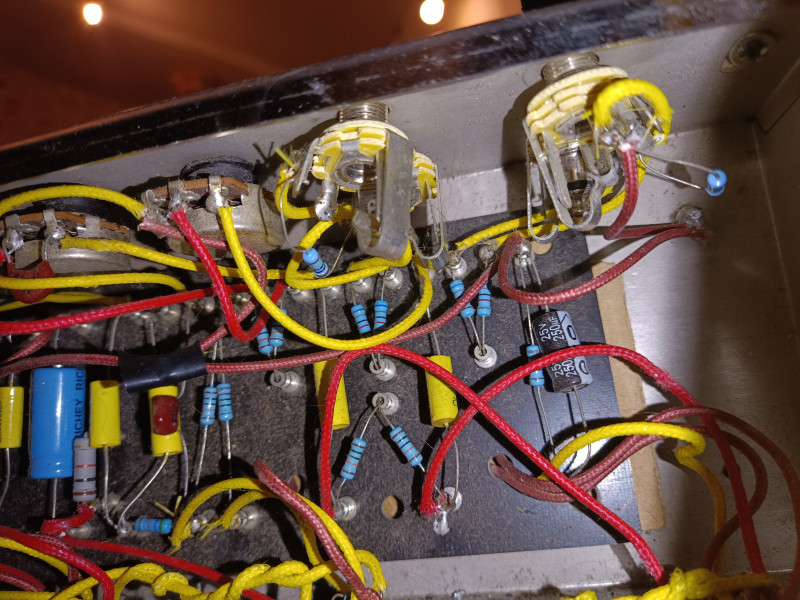

les jacks au niveau des inputs ne sont pas plaqué au chassis donc pas de contact et si ta des mises a la masse de ce coté la ca ne risque pas de fonctionner, normalement on grate style au papier a poncer pour avoir un bon contact par exemple , ta de la chance mr watson c est visiblement oldamp qui est expert en fender lui en 2 minutes il te trouve le souci avec lampli devant ^^, moi j ai pas l habitude des fender mais je sais que certain on des mise a la masse au niveau des potentiometre et compagnie donc reverifie tout tranquilement a tete reposé avec un multimetre evidement non branché au secteur tu par du debut style les inputs et tu mesure tout ce qui est mesurable et a defaut les continuitées tu stabilotte ton plan a chaque verification quand c est ok est a force tu vas comprendre ton ou tes erreurs ya pas 400 facon de faire a mon avis mais attends les conseils du patron ^^
et fait le menage dans l ampli surtout ne jamais laisser les boules de soudure dans un ampli si ca se decolle et que ca vas la ou il faut pas c est quand meme couillon bien verifier le cablage de la lampe de rectification aussi enfin tout ce que tu peux , essaye de te faire aider par kk1 qui bricole les amplis ,ya un post sur le forum qui regroupe les bricoleur par regions
bonne chance

Merci pour ces infos ! Effectivement il me manquait les écrou des switchcraft pour bien les fixer, je vais voir si il y a une différence en les fixant. Pour le travail de cochon je vais passer un bon coup de balais à l'intérieur, j'étais juste impatient de faire le test
Je me demandais aussi après une mise sous tension il y a toujours du courant dans le système ? Il faut bien attendre un peu avant d'y retoucher hors secteur ?
Je vais checker tes indications au multimètre et voir si je peux trouver un connaisseur dans le coin !

t'es où ?

Dans le 44 entre Nantes et Pornic

Salut. Je voulais savoir où tu avais pris ton kit ? Merci

Salut, désolé je ne sais plus exactement, ça fait plusieurs années, je l'ai acheté à un vendeur eBay

Bonsoir,

Sur le schéma de câblage, on voit un circuit de masse en noir ou parfois en gris clair sur gris foncé qui est assez difficile à suivre.
En particulier au niveau du redressement filtrage.
L'oubli d'une connexion de masse pourrai expliquer l'absence de haute tension et donc un ampli qui ne foncitonne pas.

Tx
