# Publié par M G le 28 Feb 22, 20:03
Bonjour à tous,

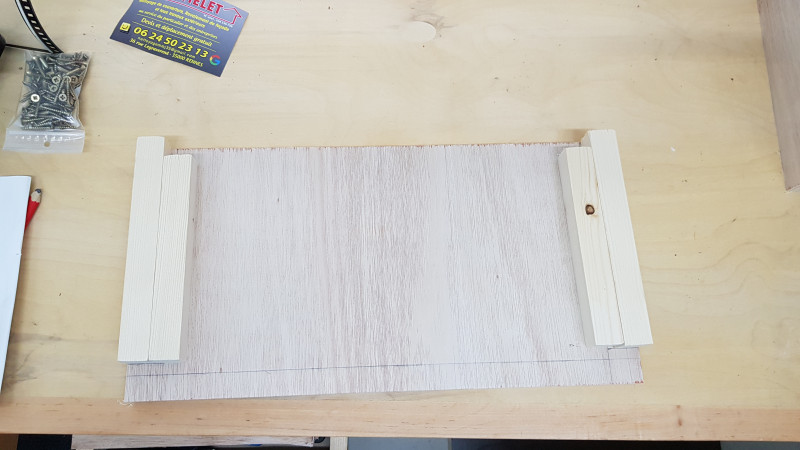

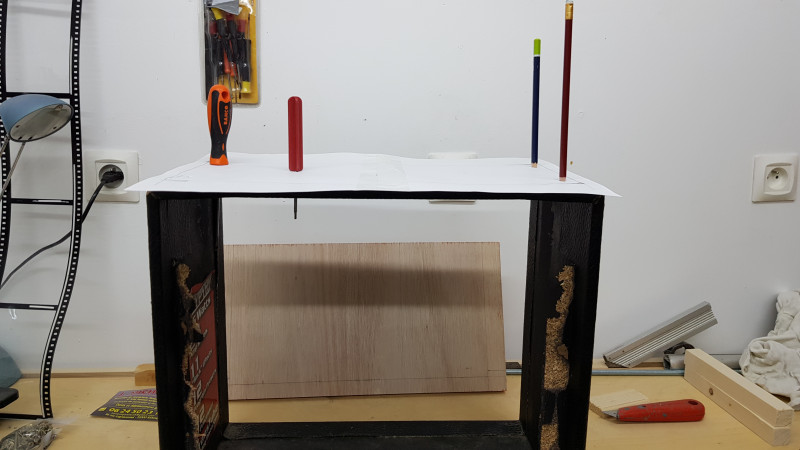

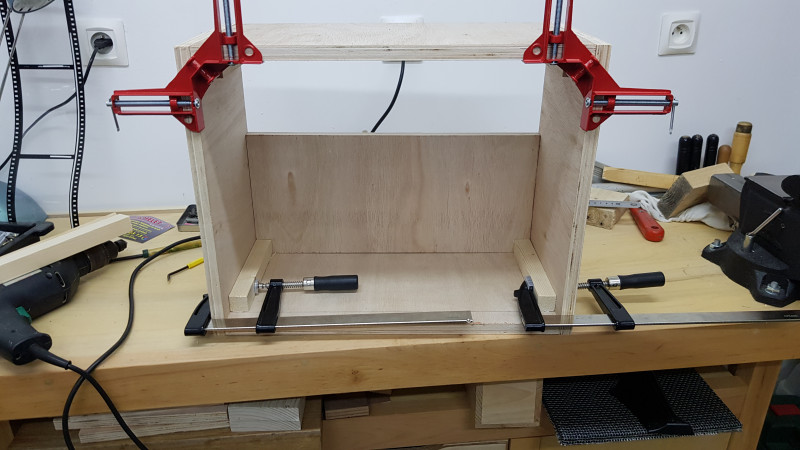

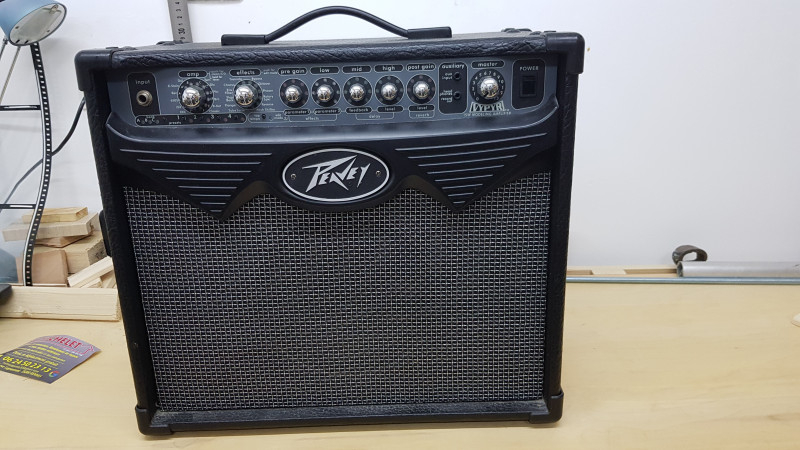

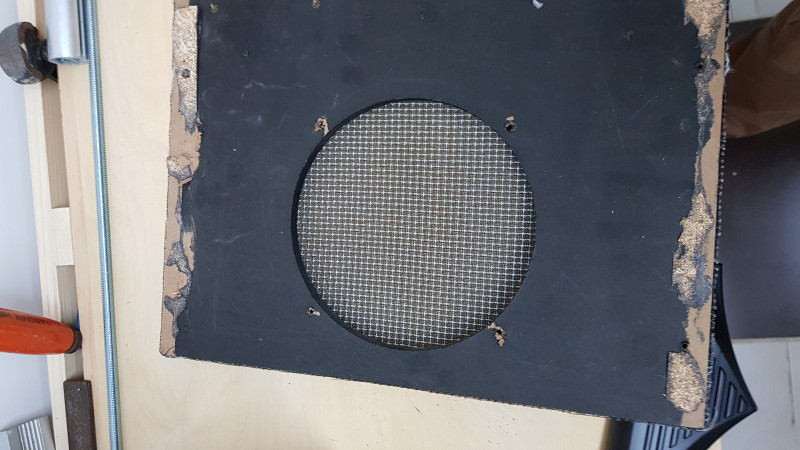

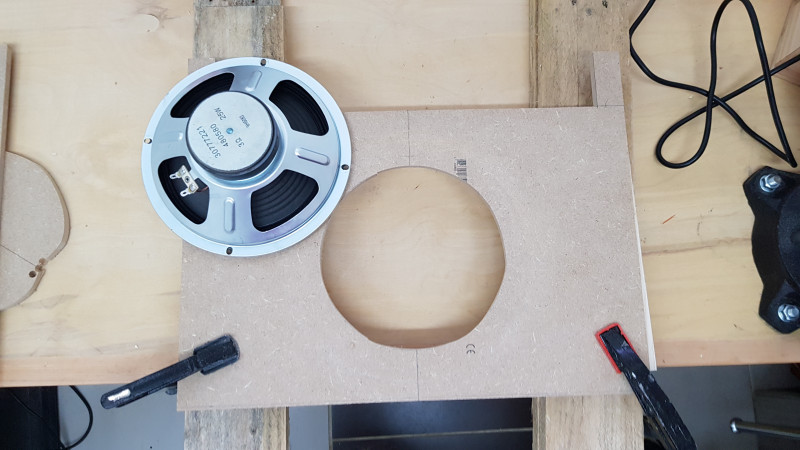

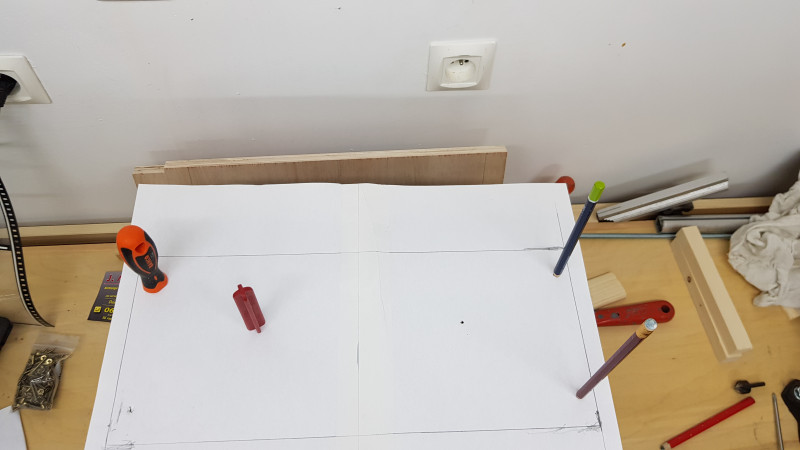

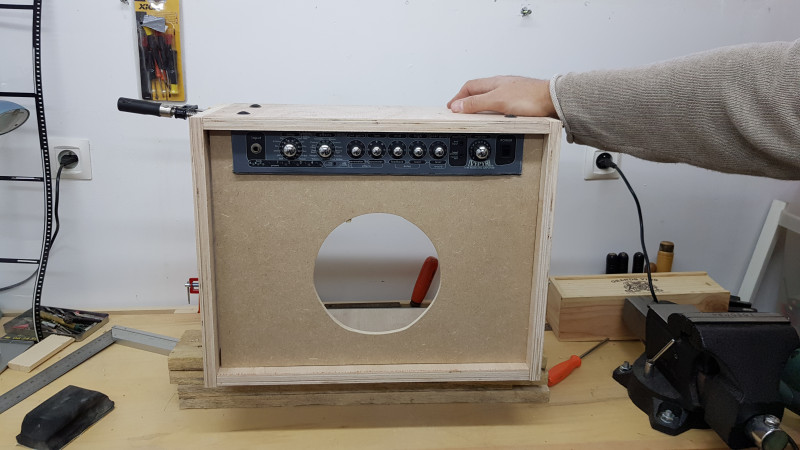

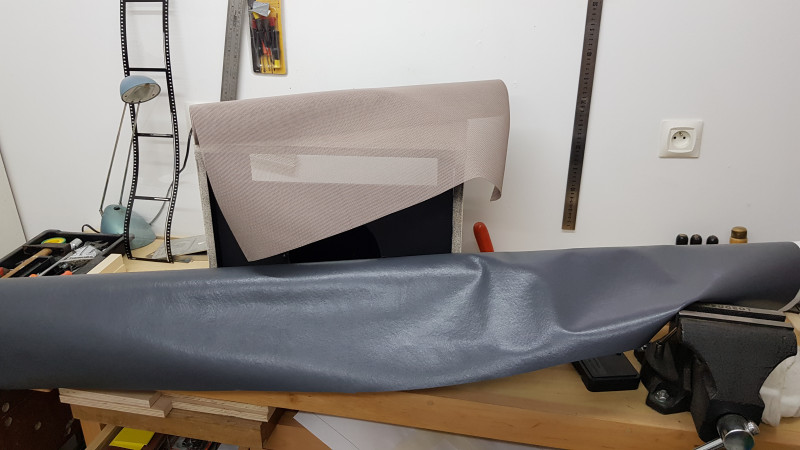

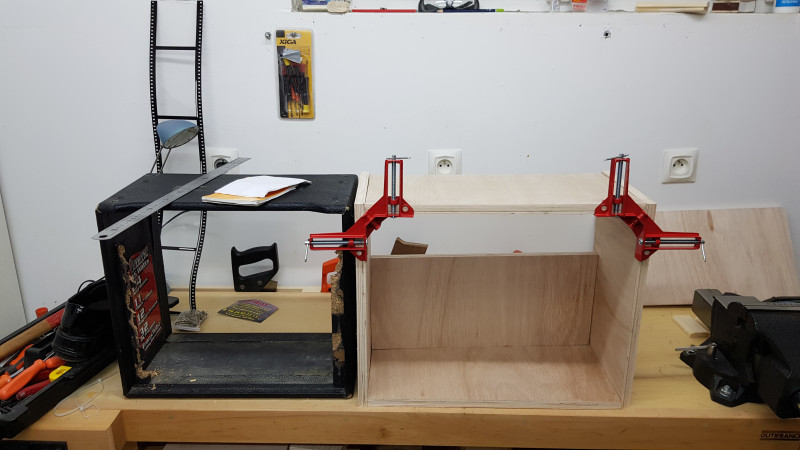

Sur un coup de tête, j'ai décidé de retaper mon premier ampli, un petit Peavey Vypyr 15W. ![]() Peavey Vypyr 01 Première étape, on démonte tout. ![]() Peavey Vypyr 02 On se rend compte que le panneau accueillant le HP est en carton et le bois ne servirai même pas a allumer le feu. Donc pas le choix, ciseau et marteau sont de sortie et on y va de bon coeur. ![]() Peavey Vypyr 03 ![]() Peavey Vypyr 04 Apres un petit tour chez castomerlin pour acheter le bois, petit montage a blanc. Oui, j'ai choisi de le refaire en semi closed-back ![]() Peavey Vypyr 05 Vérification des tracés avec la partie amplification posée sur la partie interne de la face haute de l'ampli ![]() Peavey Vypyr 06 Découpe des tasseaux pour coller / visser la boite ![]() Peavey Vypyr 07 puis montage après avoir percé les trous pour maintenir l'ampli et la poignée ![]() Peavey Vypyr 08 ![]() Peavey Vypyr 09 ![]() Peavey Vypyr 10 Ensuite, découpe du panneau avant accueillant le HP, avec les deux oreilles pour compenser l'élargissement de l'ampli avec le montage collé/vissé ![]() Peavey Vypyr 11 ![]() Peavey Vypyr 12 on continue avec la peinture de l'interieur et du panneau avant. peinture noire mat pour sonner plus dark et mieux jouer du métôl ![]() Peavey Vypyr 13 (le chat n'a pas vocation à rester dedans) ![]() Peavey Vypyr 14 vient ensuite la découpe du grill clothe et du tolex. Direction le vendeur de tissus du coin, après conseils, je pars sur du simili cuire et du tissus pour fauteuil de jardin. ![]() Peavey Vypyr 15 Je découpe la bande pour recouvrir l'ampli, puis c'est parti pour le moment long et fastidieux : la pose et l'ajustement du "tolex". Je n'ai pas de photos de cette étape, mais j'ai collé a la colle a bois puis agrafé pour bien tendre le tissus. Pour le grill clothe, j'ai juste tendu et agrafé. ![]() Peavey Vypyr 16 Voila le rendu final. Je rajouterai surement quelques photos avec plus de détails, notamment de la partie arrière. Achat : - bois contre plaqué de 18mm : 110E (il me reste de quoi me faire 2 2x12) - médium 5mm : 2E en promo car chute - simili cuir : 5E le mètre, pris 2m (me reste une bande de 2m par 60cm) - tissus ameublement de jardin 3E le mètre, pris 1m - vis en vrac, on en a toujours besoin - colle a bois : 7E le tube ( il en reste) Récupération : - Ampli - HP 8' - coins (et vis de fixation) - poignet (et vis de fixation) - logo (et vis de fixation) Amélioration : - la peinture est a faire une fois tous les ajustements fait, je retrouve quelques griffures a l'intérieur du cab, rien de visible, mais quand on le sait ... - j'ai zappé de prendre en compte l'épaisseur du grill-clothe lors de la découpe de la plaque HP, qui rentrait a forcer pile poil, mais sans la protection. j'ai du réajuster a la scie sauteuse et on vois que ce n'est pas symétrique - j'ai fait des teste d'encollage a la colle néoprène sur le simili-cuir. Elle a réagit en faisant des cloques par réaction chimique. Heureusement, c'était sur une chute ce qui m'a évité de faire une bourde. - j'ai pour projet de faire une dérivation de la sortie du câble HP pour permettre une sortie vers un jack femelle pour me brancher sur un cab 4 Ohm, avec un selecteur 2 position pour choisir la sortie. Résultat : - Visuellement, je suis plutôt satisfait du rendu global. Il y a quelques défauts (les angles ou la pose du tolex est a améliorer, la pose du grill-clothe qui se détend avec le temps) - D'un point de vue sonore, j'ai l'impression de gagner en dynamique, en précision et des basses. L'ampli a arrêté de vibre dès que je dépasse 3 au volume. En espérant que ca donne des idées a certains de retaper leurs premier ampli. Au plaisir de vous lire MG |
Haut | ![]() ![]() |
| |
The Trout Vintage Méga utilisateur ![]() ![]() Inscrit le: 18 Nov 08 Localisation: Clairement-Ferrand |
# Publié par The Trout le 28 Feb 22, 20:12
Chouette restauration
_________________ “The type of cap is not as important as the value of the cap, for guitar. In an Amp, your cap type is much more important, as the signal is being passed through the cap all the time. In a guitar, you’re not hearing the cap itself, you’re hearing what the cap is impeding”. Lindy Fralin |
Haut | ![]() ![]() |
ChopSauce Custom Top utilisateur ![]() ![]() Inscrit le: 08 May 14 Localisation: So Paris (F-91) |
# Publié par ChopSauce le 01 Mar 22, 08:13
Pour simplifier le montage tu peux utiliser un jack à coupure pour le HP externe, à insérer en série sur le trajet du signal, avant la connexion au HP interne. Si il n'y a rien de branché là, le HP interne est normalement connecté. Si tu branches un HP externe au contraire, la connexion au HP interne est coupée et seul le HP externe fonctionne.
|
Haut | ![]() ![]() |
DonCornelius Special Cool utilisateur ![]() ![]() Inscrit le: 17 Feb 22 Localisation: Sous un arbre. |
# Publié par DonCornelius le 01 Mar 22, 13:32
Pour coller du simili-cuir sur du bois: colle pour revêtement muraux ou textiles.
La meilleure marque : Ovalit. |
Haut | ![]() ![]() |
Redstein Vintage Méga utilisateur ![]() ![]() Inscrit le: 10 Mar 04 Localisation: liberté, inégalité, solvabilité |
# Publié par Redstein le 04 Mar 22, 15:19
Joli boulot !
Ça sonne bien, ces petites bêtes ? _________________ 'Human beings. You always manage to find the boring alternative, don't you?' [url=https://fermons-les-abattoirs.org/]* - Quand Redstein montre l'abattoir, l'imbécile regarde Redstein - (©Masha) |
Haut | ![]() ![]() |
AethelBridd Special Méga utilisateur ![]() ![]() Inscrit le: 21 Feb 22 Localisation: Lugdunum |
# Publié par AethelBridd le 04 Mar 22, 16:54
@M G
Joli travail ! Cela me donne envie de bricoler aussi. @Redstein Tu cherches un petit ampli ? _________________ Non ad làs malivol'ganasce Raphèl maý amècche zabì almi |
Haut | ![]() ![]() |
Rivera Vintage Top utilisateur ![]() ![]() Inscrit le: 04 Jan 04 Localisation: Touraine |
# Publié par Rivera le 06 Apr 22, 07:35
Une petitte astuce pour la pose du grillcloth.
Tu humidifies le GC, sans le détremper avant le pose comme àa il sedétend lors de la pose et en séchant, il se retend. _________________ Ventes: ISO Buffer SW LNA Custom, Mesa: Dos openback pour baffle Rectifier 2x12 Si les problèmes persistent, prendre un JCM800. Deux baffles 4x12 avec gamelles d'au minimum 100dB de rendement. Mettre tous les réglages aux alentours de 10 (pas 9 ni 11), jouer 3 à 4 secondes et OHHH miracle, tu n'entends plus le buzz!!! |
Haut | ![]() ![]() |
NEHRO Inscrit le: 29 Apr 20 Localisation: France |
# Publié par NEHRO le 08 May 22, 15:54
Salut !
Super restauration. J'ai exactement le même ampli, qui fut mon premier, mais que je n'utilise plus du tout. J'ai longtemps pensé à faire quelque chose dans le genre avec, et voir que quelqu'un d'autre l'a fait est motivant. |
Haut | ![]() ![]() |
Zoob Custom Méga utilisateur ![]() Inscrit le: 28 May 04 Localisation: dans les champs |
# Publié par Zoob le 09 May 22, 15:47
M G a écrit : Oui, j'ai choisi de le refaire en semi closed-backen même temps, 2 tasseaux, une planche, 4 vis et il est modulaire (open, semi et closed) beau boulot |
