Changement des condensateurs Peavey Classic 30

Hello !

J’ai démonté mon peavey Classic 30 pour changer les condensateurs : 2 en 450V 47uf, et 3 en 450V 22uf...j’en trouve plein sur des sites spécialisés. Le problème, ce sont les dimensions...tous ceux que je trouve ont un diamètre trop grand pour rentrer dans le chassis. Ca se joue à pas grand chose, mais tout rentre au chausse pied...

Donc pour faire simple, avez vous déjà changé ces pièces sur un classic 30 et si oui avez vous trouvé des condos au bon diamètre ? à savoir 9mm de diam. maximum pour le 22uf et 14mm max pour le 47uf. Ceux que j’ai acheté font 18mm et c’est trop gros pour les placer et remettre la carte dans le chassis...grand merci pour ceux qui pourront m’aider !! Et tous les conseils/ifnos sont les bienvenus

Vérifie bien tes données, parce du 450V en 9 mm de diametre amha ça n'existe pas ! Mets une photo...

Bonsoir,

Effectivement il n'y a pas trop de place.


Les condensateur axiaux IC (Illinois capacitor = Cornell dubillier) se trouvent chez Mouser à Brive. Pas de frais de port par Fedex si >50 Euros.

Chez eux en 22µ/450V (3,79HT) il y a ça : https://www.mouser.fr/ProductD(...)3D%3D

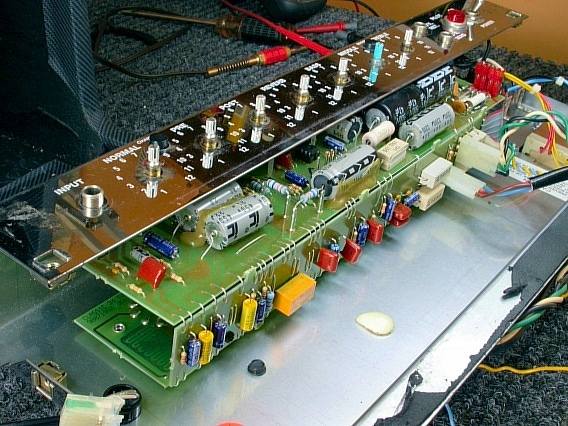

La photo montre des condensateurs tout à fait courants.
Je doute qu'Ic ait fabriqué ces condensateurs en 9mm.......

Tx

Des IC il y en a chez Banzaie... Toute la gamme .

https://www.banzaimusic.com/Illinois/

j'en ai fait plusieurs avec des TAD, F&T ça doit passer aussi.

Merci à tous pour vos réponses...

[quote:36efea3cd4]Vérifie bien tes données, parce du 450V en 9 mm de diametre amha ça n'existe pas ! Mets une photo...
[/quote:36efea3cd4]

Voici pour ceux de 22uf...ce truc fait 8mm de diamètre sur 23mm de longueur...mais à la limite la longueur c'est pas trop grave. C'est surtout le diamètre qui pose problème. Tous ceux que j'ai pu trouver font au moins 16mm. Et là, ca passe pas



[img:36efea3cd4]https://www.guitariste.com/share/users/forums/2023/06/amplification-condensateurs-400697.jpg[/img:36efea3cd4]

J'ai regardé chez Mouser ( merci pour l'info ) mais la fiche technique indique 16mm de diamètre

Et pour Bazaimusic il semble effectivement que ce soient les mêmes...pas de chance les dimensions ne sont pas indiquées Je vais demander...

Merci !

Désolé je suis pas doué pour insérer une photo...

On ne voit pas tes photos... Les 22µF de 8 mm ce sont pas des 25/35V ? Les condos de cathode ? Ça m'étonnerait qu'ils soient morts et à changer....

[img:1d31bb8c80]https://www.guitariste.com/share/users/forums/2023/06/amplification-condensateur-400697.jpg[/img:1d31bb8c80]

Voici la photo...

cond by FP Photographie[/img]

Je tente comme ça...

Ca marche Voilà donc ces condo font un peu plus de 8mm de diamètre...

c'est de la merde ces condos.

Légende urbaine de "réparateurs" qui aiment bien alourdir la facture ! Ça vient surtout, amha, que les constructeurs mettent des 450V là où il faudrait des 500V...

si tu veux...les bleus semblent plus fiables.

si tu peux remplacer une fois, pourquoi pas 2...
