Iso Line Out Box

Bonjour le rendu est plutôt bon sur le line out avec ce type de branchement

C'est difficile de faire plus simple et donc transparent....

Prévoir un transformateur d'isolation en cas de besoin.

Hello

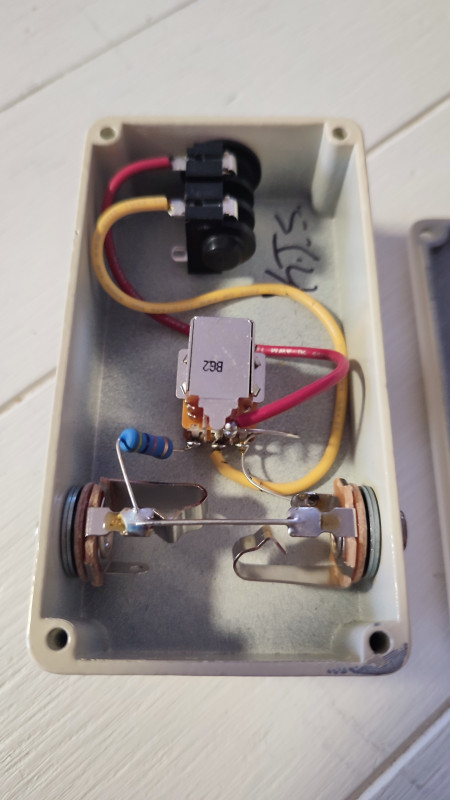

Du coup je poste une photo de la BRAY LO-1
(vu que j'ai un souci de branchement en ce moment et que je ne trouve pas d’où cela peut venir)

Il se passe quoi avec ?

ça fait chuter le volume de l'ampli dry
je test les câbles HP pour voir... pas trouvé l'intru pour l'instant

Guitare dans : quelques pédales direction le Bandmaster sur son baffle 1X12

Le bray au milieu, le line out du Bray direction le in de la première pédale stéréo, ensuite les pédales stéréos sur un ampli stéréo (pas cher HB GPA-400) et direction 2 HP gauche droite pour la stéréo des effets.

Le souci, dès que j'attaque fort, le volume du Bandmaster chute à zéro, les effets fonctionnent.

Tout a l'air propre dedans. J'imagine que tu as testé le bandmaster sans le Bray?

Oui oui j'avais tout testé avant !
je possède la version "peinte", le souci c'est qu'elle est peinte aussi à l’intérieur...
ça fonctionnait à volume très bas et dès que je montais le son et envoyais un peu hop ça coupait le Bandmaster

Merci encore Oldamp pour le dépannage via téléphone. de l'instant !
Tu avais raison, souci de masse dans le boitier, j'ai gratté la peinture aux abords des entrées jack, bien tout resserré, rondelles crantées et tout fonctionne !
ça vaut un p'tit coup de Paypal cela !

Ahah, je vois que la passage à la maison à fait mal et entraine une première tentative de WDW.
Aller, on met les effets en parallèle maintenant!

T'inquiète il a déjà été influencé

Mauvaises masses à cause de la peinture, un grand classique ! Tout ça parce qu'ils ont voulu économiser le temps de faire un pont pour la masse...

donc il y a quand meme un mauvais contact mais contact quand meme , il ne vaudrait pas mieux bien gratter au papier a poncer les poinds de mise a la masse ( coté interieur biensur )?
c est ce que je ferais dans un cas comme ca perso plutot que rajouter un ou des cables

En rajoutant le fil que tu as déssiné, tu crées un boucle de masse, il faudra donc isoler un des deux jacks.

Une boucle de masse sur un circuit passif? Je ne savais pas que c'était possible.

biensur facile a voir dans ce cas la le boitier etant conducteur et ya trés peu d electronique mais ca suffis a en creer une , apres est ce que change la vie ?
je laisse mon paypal aussi ?

Une boucle de masse arrive en actif comme en passif à partir du moment ou la ciruit de masse peut emprunter plusieurs chemins.
Parfois, c'est problématique et parfois ça améliore les choses, faut tester.

Pour les puristes, on mettra un point de masse unique qui se trouvera le plus près possible de l'entrée du signal.

Ici, la masse peut passer par le boitier ou le câble. Normalement le câble devrait être meilleur conducteur que le boitier.

Tout cela c'est de la théorie, sur le terrain, il faut essayer.

tu dis ca dans le sens ou ca evite des pannes bete comme dans cet exemple precis j immagine ?
mais enfin dans ce cas la rien de mieux que laisser comme a l origine en grattant mieux sous le potar et les 2 jack conducteur pas celui en plastique evidemment et bien serrer les jack et potar on verifie la bonne continuté au multimetre et on dort tranquille
