Aide cablage remplacement micro ESP

Auteur Message
Nuss996
Special Cool utilisateur


Inscrit le: 15 Jun 20
Localisation: France (90)

Voilà je veux remplacer mes 2 micros esp de couleurs rouge jaune noir et blanc mais je ne trouve pas le schéma pour voir à quoi cela correspond.

Mes nouveaux micro ont les fils rouge,blanc,vert et noir.

Lequel remplace lequel ?

Merci

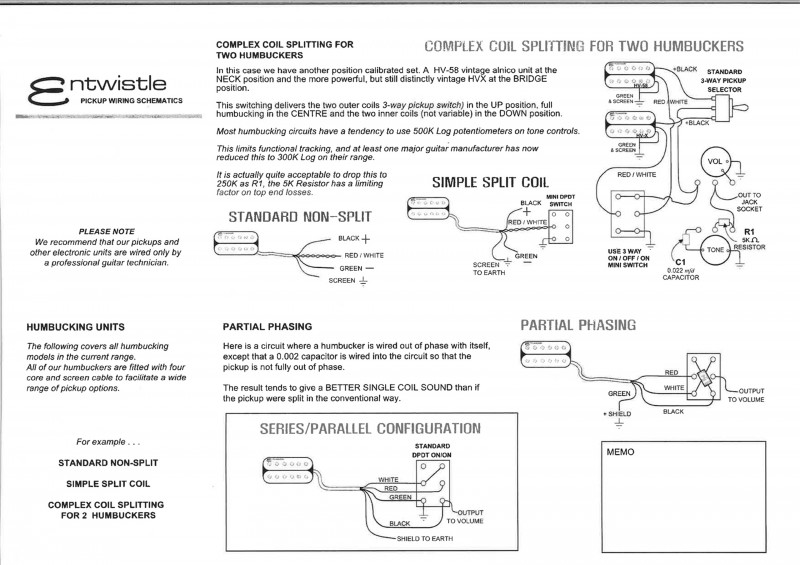

Schéma nouveaux micro
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Tu devrais essayer de comprendre ce que tu fais avant de te lancer là dedans et mimer un schéma.

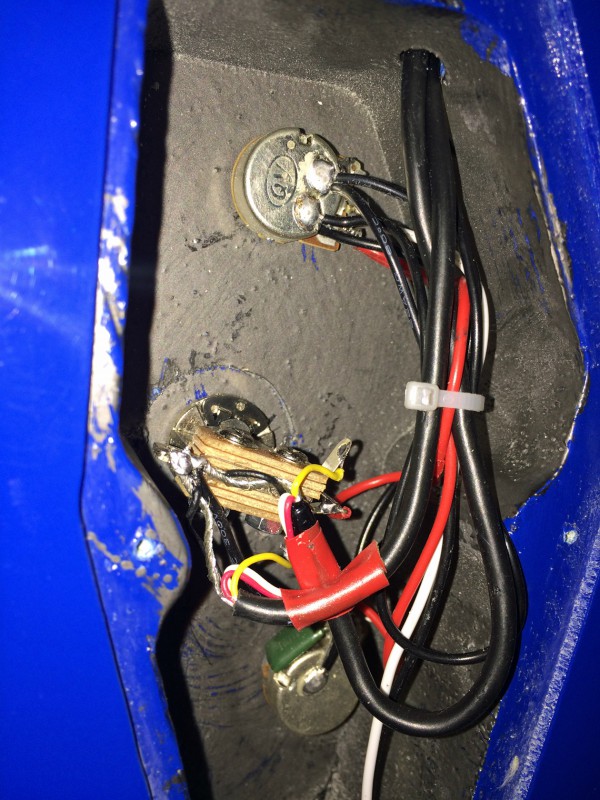

Si tu regarde ton câblage d'origine tu as :

- fil jaune à la patte du sélecteur donc c'est le point chaud du micro (fil Noir chez Entwistle)
- Rouge et Blanc soudés (on le voit pas mais ils se doivent de l'être) et isolés. Ce sont les fils pour les mods type split (mêmes couleur chez Entwistle)
- Noir et tresse à la masse via celle du sélecteur (Vert et tresse chez Entwistle)

Tu as donc tes correspondances.

_________________
Voilà ! C’est tout ce qu’y a ! Unisson, quarte, quinte et c’est marre ! Tous les autres intervalles, c’est de la merde ! Le prochain que je chope en train de siffler un intervalle païen, je fais un rapport au pape !

https://www.guitariste.com/forums/achat-vente-echange,mes-ventes-micro[...]6998

CHERCHE Dimarzio PAF DP103 Vintage
Haut
Alerter un moderateur
Nuss996
Special Cool utilisateur


Inscrit le: 15 Jun 20
Localisation: France (90)

Fenson66 a écrit :
Tu devrais essayer de comprendre ce que tu fais avant de te lancer là dedans et mimer un schéma.

Si tu regarde ton câblage d'origine tu as :

- fil jaune à la patte du sélecteur donc c'est le point chaud du micro (fil Noir chez Entwistle)
- Rouge et Blanc soudés (on le voit pas mais ils se doivent de l'être) et isolés. Ce sont les fils pour les mods type split (mêmes couleur chez Entwistle)
- Noir et tresse à la masse via celle du sélecteur (Vert et tresse chez Entwistle)

Tu as donc tes correspondances.


Super Merci
