Reca l'âge Strat problème micros

Auteur Message
Christiant
Inscrit le: 26 Dec 18
Localisation: Geneve (12, Suisse)

Bonjour à tous. J'ai un problème de câblage. J'ai acheté un kit de chez toneshapers volume, tone et blender. J'ai tout soude comme ils le montrent sur le schéma mais en sorti.... Rien. Je pense que le problème est au niveau des micros. J'ai pris uniquement le noir et le blanc (c'est ce qui a marché avec les potards d'avant) donc les 3 autre fils vert, rouge et un fil dénudé soudé au milieu du micro sont branché à rien. Ça serait cool si quelqu'un pouvait prendre un peu de temps pour jeter un coup d'œil aux photos et le dire où ça pourrait pêcher... et sorry pour les soudures... j'apprends

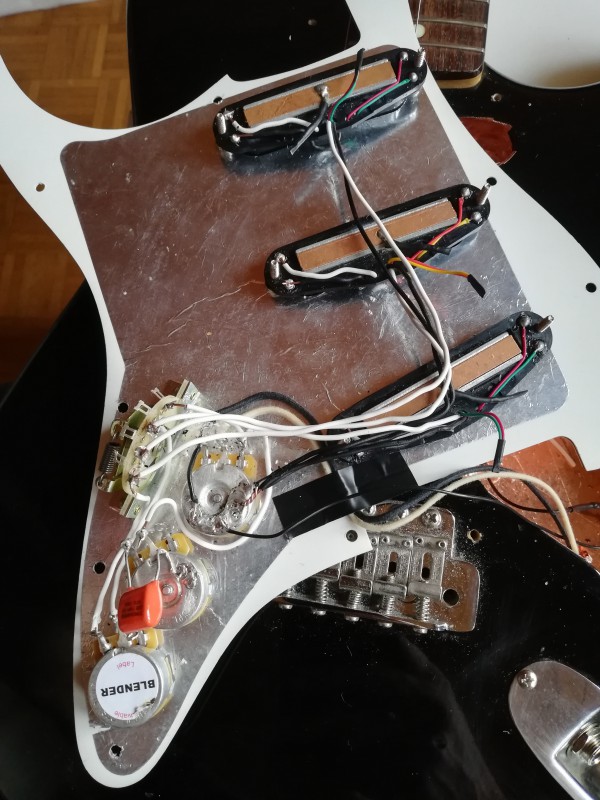

Cablage
Haut
Alerter un moderateur
d402
Custom Cool utilisateur

Inscrit le: 10 Oct 15
Localisation: France

C'est ce schéma?
http://pdf.toneshapers.com/ToneShapers-Wiring-Diagram-Fender-Stratocas[...].pdf

Les câbles rouges et verts sont soudés ensemble?

_________________
http://srsystemaudio.blogspot.fr/
Haut
Alerter un moderateur
Christiant
Inscrit le: 26 Dec 18
Localisation: Geneve (12, Suisse)

Oui c'est celui la..... Non vert et rouge sont pas soudé ensemble

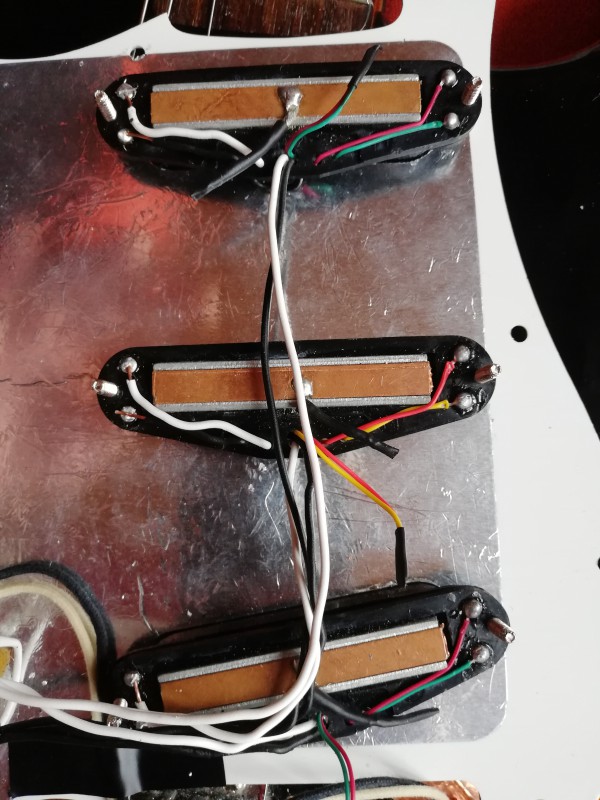

Micros

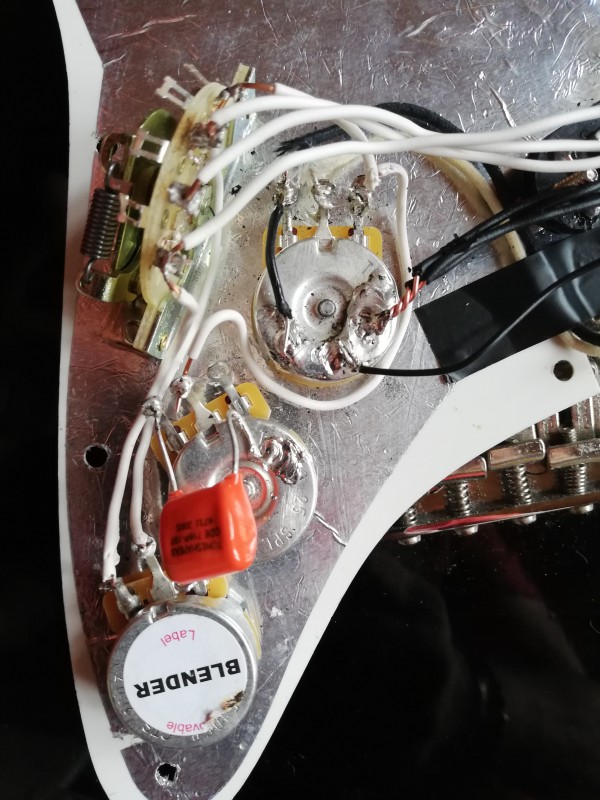

Pots
Haut
Alerter un moderateur
d402
Custom Cool utilisateur

Inscrit le: 10 Oct 15
Localisation: France

Si les micros sont des 4 câbles, il faut souder la sortie du premier bobinage avec l'entrée du deuxième bobinage!
Câbler l’entrée du premier bobinage sur le sélecteur et la sortie du deuxième bobinage sur la masse!

_________________
http://srsystemaudio.blogspot.fr/
Haut
Alerter un moderateur
Christiant
Inscrit le: 26 Dec 18
Localisation: Geneve (12, Suisse)

Merci ça c'est du concret mais je ne capte pas trop pourrais tu m'indiquer un lien ou je vois ça en image ou dessiner sur l'image ci joint ce que concrètement il faut faire ?

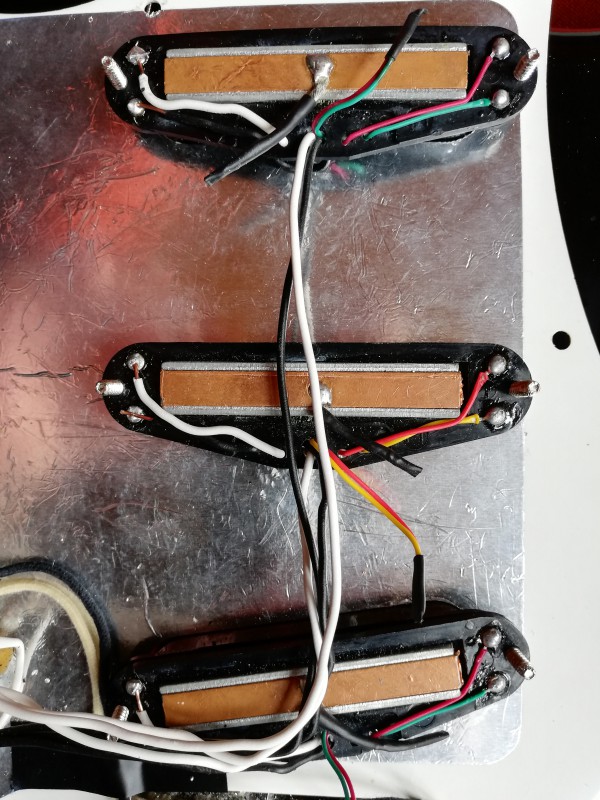

Micros
Haut
Alerter un moderateur
Christiant
Inscrit le: 26 Dec 18
Localisation: Geneve (12, Suisse)

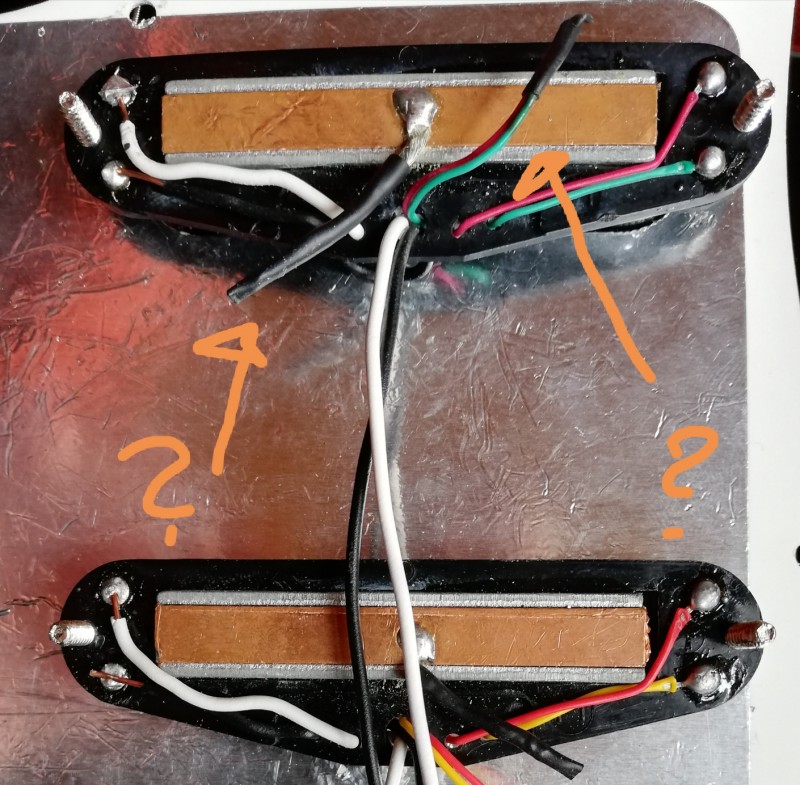

Ou pour simplifier si je veux uniquement utiliser fil blanc et noir que dois je faire avec le vert et rouge et la terre soudé au milieu

Fils
