Bonsoir,
Tout est dans le titre, je cherche à recâbler ma strat (câblage classique un master volume, deux tonalité et un 5way switch) pour avoir au final 3 volumes qui seraient des push up (ou carrément des switchs 2pdt), et les push up auraient pour action de passer le câblage des micros de parallèle à en série. Je veux pas de tonalité, je déteste ça (nan quand même pas c'est juste que je règle mon égalisation direct sur ampli/pédales) et également le fait de mettre trois switchs, me permettrait, si je les enclenche tous d'avoir les trois micros en série (ou je me trompe?)
Je me suis aidé de schéma fournis par seymour duncan (du pain béni), notamment celui-là:
http://www.seymourduncan.com/s(...)ss_sp
J'ai quelques questions histoires de mourir moins bête (pardonnez moi, je suis un sacré noob en électronique :s ) :
-si je décide de remplacer les potards push up par des 2pdt (donc à 6 fiches), le câblage reste le même à priori?
-je me suis tout de même un peu renseigner sur les potards, leur branchements usuels, à quoi correspondait chaque borne, notamment avec ce site: http://www.blog.guitarnblues.c(...)tare/
et j'ai cru comprendre que la borne C (voir les images du lien) était l'entrée du potard, on y branche le point chaud du micro; la borne du B la sortie du potard, on y branche le point chaud du jack; et la borne A la masse, on y relie la masse du micro et du jack.
Or sur le schéma de Seymour duncan d'un peu plus haut (et donc mon schéma), l'entrée et la sortie est inversée, je comprend pas bien à quoi ça peut servir et j'ai surtout peur que ça fasse complètement rater le câblage...auriez vous des explications à me donner sur un branchement pareil, et si oui ou non c'est une bonne idée

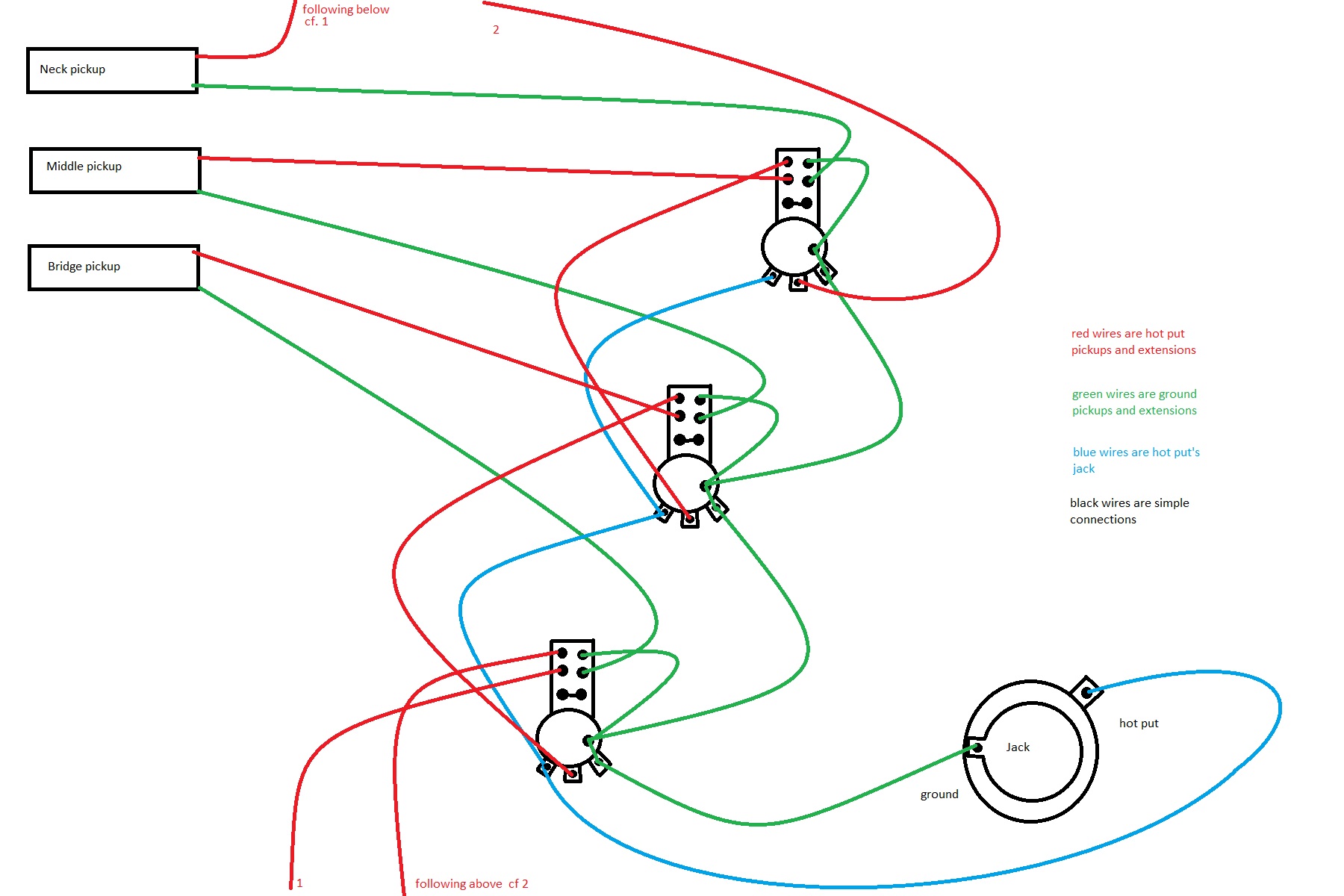

Voilà, si je ne suis pas clair ou que vous avez des questions n'hésitez pas, sinon j'attend votre retour sur le schéma qui est assez clair, enfin à vérifier -_- (fait avec paint aka les moyens du bord)
Merci d'avance
![]()
