Bonjour à tous,

J'ai un soucis sur mon ampli Orange or80 vintage des années 70.

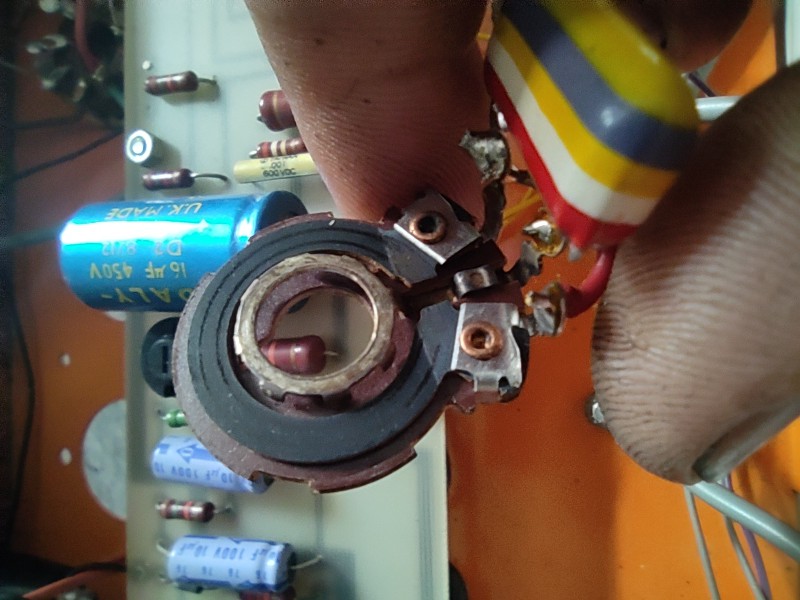

Alors tout fonctionne normalement sauf le bouton du Drive je me suis aperçu qu'il n'avait pas de buter je pouvais lui faire faire des tours complets. Après démontage du potentiomètre je me suis que la piste était très abîmer (voir photo).
Pensez vous que sa vient du potard ? Si oui ou est ce que je peux en racheter un ?
Merci d'avance pour vos réponse

Potentiomètre Orange
Haut
Alerter un moderateur
corto30
Custom Total utilisateur


Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

pas fiable ces amplis anglais : à peine 50 ans et déjà un potar en panne

bon à jeter, faut le changer..
regardes la valeur sur le fond elle est peut-être encore inscrite.. sinon je dirais 1 KOhm lin à confirmer.
tu l'as ouvert sans le dessouder ?

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
jeff10
Vintage Top utilisateur

Inscrit le: 07 Jun 08
Localisation: -

oui c'est un 1K=OR 120 ideme,prend un multimètre ,savoir si il est vraiment fichu ...1000 ohms doit afficher celui ci
Haut
Alerter un moderateur
CedRide4Life
Inscrit le: 30 Aug 20
Localisation: France

Je confirme il y a marquer 1 kOhm LN . Savez vous ou je peux en acheter ?

Oui j'ai réussi à l'ouvrir il y a 4 languette à déplier et le potard s'ouvre.

Je voulais essayer de voir la résistance mais plus de pile dans le multimetre je regarderais demain.
Haut
Alerter un moderateur
jeff10
Vintage Top utilisateur

Inscrit le: 07 Jun 08
Localisation: -

ok
Haut
Alerter un moderateur
corto30
Custom Total utilisateur


Inscrit le: 03 Oct 17
Localisation: 4ème coin de l'hexagone

si il n'a plus de butée, qu'il tourne sans fin vaut mieux le changer y'a qq chose de cassé dedans. au mieux ça empêche pas l'ampli de fonctionner sans ce réglage, au pire ça pourrait l'endommager.. un orange de 70 ce serait dommage nan ?
si tu veux le faire :
pour trouver un potar de base, amazon recherche : potentiometre B1K tu trouveras à la pièce, par 12 par 50...
pour un potar 'de marque' c'est sur les sites de composants : farnell, radiospares etc..

faut vérifier
- le diametre du trou de montage sur l'ampli (6,5 en général, parfois 9,5)
- le type d'axe du potar : lisse, en D, ou cannelé et sa longueur (court en général sur les ampli)

sinon il y a peut-être un réparateur près de chez toi, le potar te coutera 10 euros au lieu de 6 et tu auras les conseils pour le monter. et voir si une petite révision est utile..

y'a une liste d'adresse dans le forum ça vaut le coup de regarder

_________________
Nutrisco et Extinguo
Haut
Alerter un moderateur
CedRide4Life
Inscrit le: 30 Aug 20
Localisation: France

corto30 a écrit :
si il n'a plus de butée, qu'il tourne sans fin vaut mieux le changer y'a qq chose de cassé dedans. au mieux ça empêche pas l'ampli de fonctionner sans ce réglage, au pire ça pourrait l'endommager.. un orange de 70 ce serait dommage nan ?
si tu veux le faire :
pour trouver un potar de base, amazon recherche : potentiometre B1K tu trouveras à la pièce, par 12 par 50...
pour un potar 'de marque' c'est sur les sites de composants : farnell, radiospares etc..

faut vérifier
- le diametre du trou de montage sur l'ampli (6,5 en général, parfois 9,5)
- le type d'axe du potar : lisse, en D, ou cannelé et sa longueur (court en général sur les ampli)

sinon il y a peut-être un réparateur près de chez toi, le potar te coutera 10 euros au lieu de 6 et tu auras les conseils pour le monter. et voir si une petite révision est utile..

y'a une liste d'adresse dans le forum ça vaut le coup de regarder


Oui je changerais le potard vu les prix je crain rien. Sais tu sur la photo que j'ai envoyer ce que c'est le composant (de couleur jaune blanc jaune gros) souder sur le potard ? Une résistance ?
Haut
Alerter un moderateur
CedRide4Life
Inscrit le: 30 Aug 20
Localisation: France

corto30 a écrit :
si il n'a plus de butée, qu'il tourne sans fin vaut mieux le changer y'a qq chose de cassé dedans. au mieux ça empêche pas l'ampli de fonctionner sans ce réglage, au pire ça pourrait l'endommager.. un orange de 70 ce serait dommage nan ?
si tu veux le faire :
pour trouver un potar de base, amazon recherche : potentiometre B1K tu trouveras à la pièce, par 12 par 50...
pour un potar 'de marque' c'est sur les sites de composants : farnell, radiospares etc..

faut vérifier
- le diametre du trou de montage sur l'ampli (6,5 en général, parfois 9,5)
- le type d'axe du potar : lisse, en D, ou cannelé et sa longueur (court en général sur les ampli)

sinon il y a peut-être un réparateur près de chez toi, le potar te coutera 10 euros au lieu de 6 et tu auras les conseils pour le monter. et voir si une petite révision est utile..

y'a une liste d'adresse dans le forum ça vaut le coup de regarder


J'ai trouver mon bonheur :
https://www.tme.eu/fr/details/r161(...)w_wcB

J'ai l'atelier des amplis (spécialiste des amplis à lampe uniquement) à coter de chez moi je vais voir s'il peut avoir ce potard .

Merci pour tes réponses je te tiens au courant si le potard neuf à régler mon problème
Haut
Alerter un moderateur
manulonch
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 04 Nov 03
Localisation: Mons (7000, Belgique)

CedRide4Life a écrit :
Sais tu sur la photo que j'ai envoyer ce que c'est le composant (de couleur jaune blanc jaune gros) souder sur le potard ? Une résistance ?


Condensateur tropical fish.
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur

Inscrit le: 30 Mar 09
Localisation: -

CedRide4Life a écrit :

J'ai trouver mon bonheur :
https://www.tme.eu/fr/details/r161(...)w_wcB

J'ai l'atelier des amplis (spécialiste des amplis à lampe uniquement) à coter de chez moi je vais voir s'il peut avoir ce potard .

Merci pour tes réponses je te tiens au courant si le potard neuf à régler mon problème


Non, celui-là c'est pour circuit imprimé. Le tien est monté sur la face avant, il te faut le modèle avec cosses à souder :

https://www.tube-town.net/ttstore/(...).html
Haut
Alerter un moderateur
CedRide4Life
Inscrit le: 30 Aug 20
Localisation: France

J'ai pu trouver le potard et le monter rien y fait je n'est toujours pas de drive sur l'ampli j'ai essayer d'inverser les deux lampe de pré ampli et toujours rien . J'ai plus aucune piste
Haut
Alerter un moderateur
manulonch
Vintage Méga utilisateur

Cet utilisateur est un technicien réparateur d'instruments et matériel audio

Inscrit le: 04 Nov 03
Localisation: Mons (7000, Belgique)

-> Technicien.
Haut
Alerter un moderateur
CedRide4Life
Inscrit le: 30 Aug 20
Localisation: France

Je pense qu'il va aller faire un tour chez un pro effectivement. Quand je vois les tarifs des OR80 vintage d'occasion sa vaut le coup de le réparer
