Ampli Basse Hybride Preamp Boogie BASS400

  • Publié dans ampli
Auteur Message
jack_vester
Custom Cool utilisateur


Inscrit le: 07 Jan 11
Localisation: Bourg de péage (26, France)

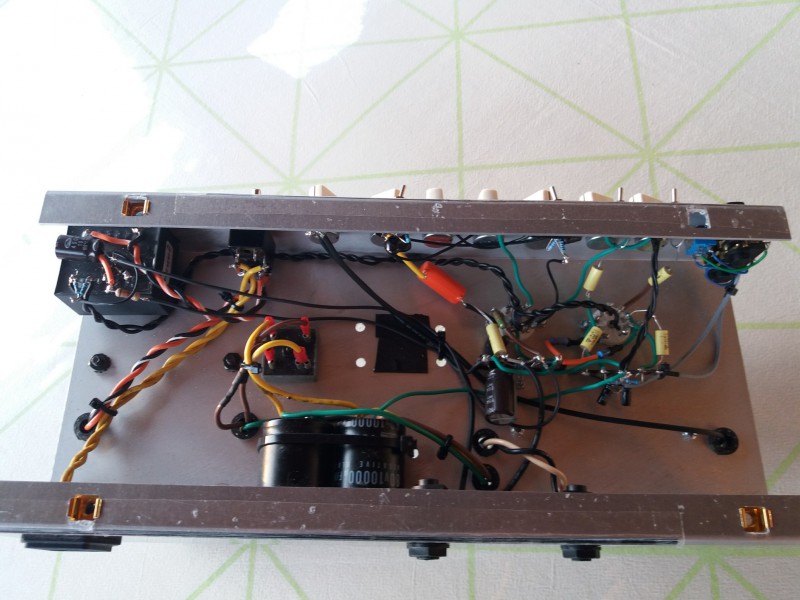

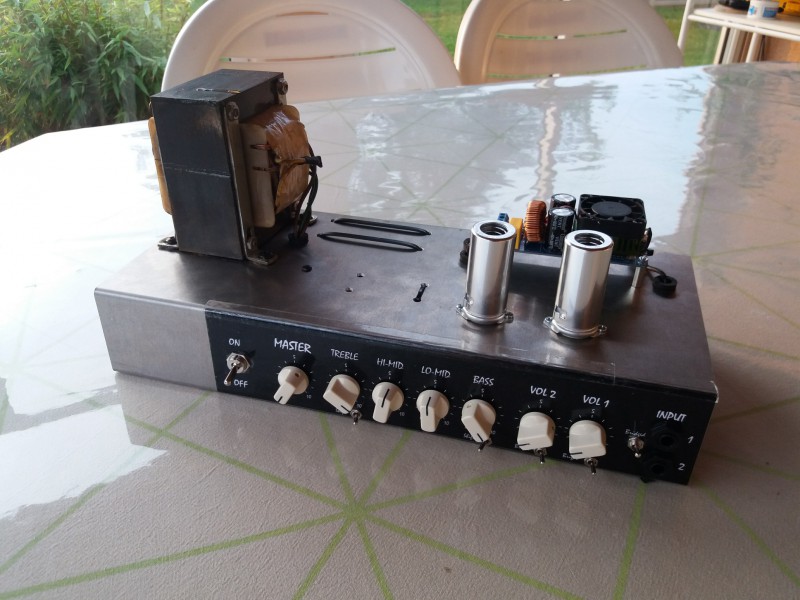

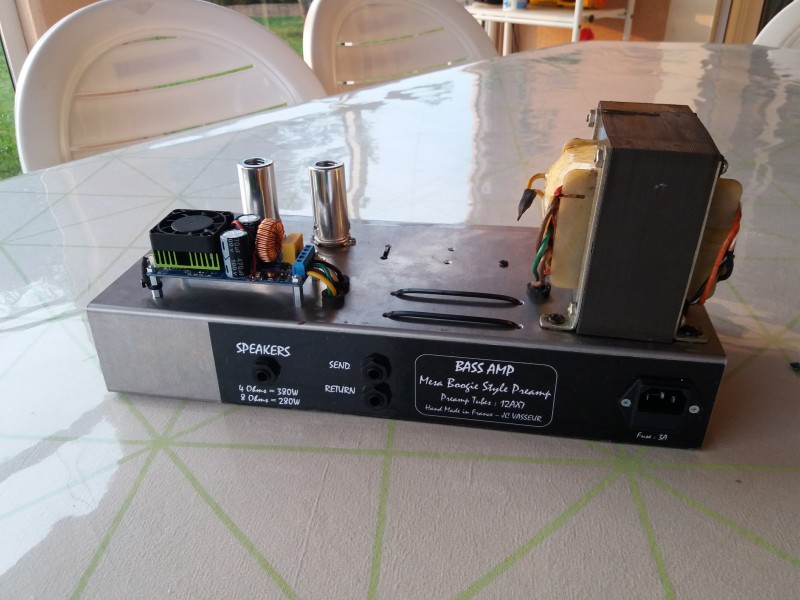

Je viens de boucler un petit ampli basse fait à partir d'un transfo de récup' provenant d'un Carvin 300W! Je suis parti sur l'idée d'un ampli Classe D alimenté par ce gros transfo, avec deux gros condos de 10000µF, qui me sort un ±55V.

L'idée était de (forcément) lui mettre un preamp à lampe, et je suis parti sur le schéma du Boogie Bass 400, ou j'ai "copié-collé" le preamp.
Et le préamp est alimenté par le petit transfo 7VA de Tube Town, suffisant pour 2 x 12AX7.
J'ai juste apporté une petite modif au tone stack, en mettant un potard monté en R variable pour remplacer la "slope" résistance, histoire d'avoir un simili-réglage de Low-Mids.
L'idée était de faire tout ça en mode "Low Cost".
Ce qui me fait godiller, c'est l'ampli de puissance 500W (avec 10% de THD, donc disons plutôt 300W...) acheté pour moins de 15€ sur AliXpress...
Alors, par contre, je ne suis pas aux tensions du boogie sur les tubes, mais ça sonne quand même super bien, testé hier mais avec modération, j'ai pas envie de déglinguer mon EVM12L!

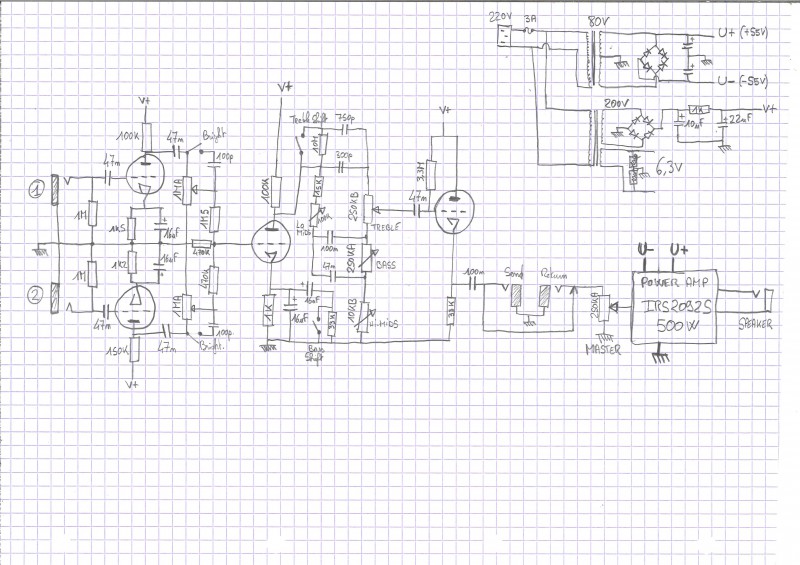

Le schéma:




Haut
Alerter un moderateur
BunkerXav
Special Ultra utilisateur


Inscrit le: 16 Dec 16
Localisation: Basingstoke, UK

Je passe a Romans cet ete, je serais curieux d'entendre ca (en plus de ton clone de Friedman et de toutes ces jolies pedales)!
Haut
Alerter un moderateur
Invité
Custom Top utilisateur

Inscrit le: 24 Jan 18
Localisation: -

Très belle réalisation.Bravo

Pour les input jack, j'aurais installé le modèle avec interrupteur de mise à la terre ( shorting input jack ) pour diminuer le bruit.



input jack
Haut
Alerter un moderateur
KT88
Special Top utilisateur

Inscrit le: 02 Mar 04
Localisation: Chaumont (52, France)

Il me semble qu'il y a une erreur sur le schéma: les condos d'entrée (47n) devraient etre
connectés avant les résistances de grille (1M).
Et puis la polarisation du cathode follower est étrange, il manque pas une résistance
entre grille et masse?
Haut
Alerter un moderateur
jack_vester
Custom Cool utilisateur


Inscrit le: 07 Jan 11
Localisation: Bourg de péage (26, France)

latole a écrit :
Très belle réalisation.Bravo

Pour les input jack, j'aurais installé le modèle avec interrupteur de mise à la terre ( shorting input jack ) pour diminuer le bruit.



input jack


J'ai en effet utilisé des jacks qui me mettent le signal à la masse lorsque rien n'est connecté, sinon voilà le buzzzz lorsque l'entrée est en l'air... Et j'ai donc du aussi trafiquer avec mon switch DPDT de "bridgage" des entrées pour le l'entrée 2 ne soit pas mise à la masse en mode "bridged", sinon, ça n'aurait pas marché...

KT88 a écrit :
Il me semble qu'il y a une erreur sur le schéma: les condos d'entrée (47n) devraient etre connectés avant les résistances de grille (1M).
Et puis la polarisation du cathode follower est étrange, il manque pas une résistance
entre grille et masse?


Honnêtement, pour les 47 n en entrée, je suis pas familier de ce genre de chose, c'est plutôt résistance de grille direct, sur les amplis que je fais... Mais je me suis pas foulé, j'ai copié-collé le schéma de preamp du boogie, sauf l'erreur au niveau du tone stack... Ils aiment bien foutre des conneries dans leurs schémas, boogie, j'ai remarqué...
Ca marche bien comme ça, donc je laisse, mais bon, il faudrait que j'essaye voir si ça change quelque chose...

Pour le CF, je pense que c'est la 3M3 qui fait référence, et pour le coup, pas à la masse, mais au B+.

Le schéma boogie, pour info:
http://schems.com/bmampscom/mesaboogie/bass400.pdf

BunkerXav a écrit :
Je passe a Romans cet ete, je serais curieux d'entendre ca (en plus de ton clone de Friedman et de toutes ces jolies pedales)!

Si tu veux!
