[DIY] Ampli récup', avec preampli lampe grand luxe!!

Bonjour,

je viens de terminer un petit ampli "budget" fait à partir de récup' et avec un preampli à lampe, sur le modèle de mon ampli 10W que j'avais présenté ici!

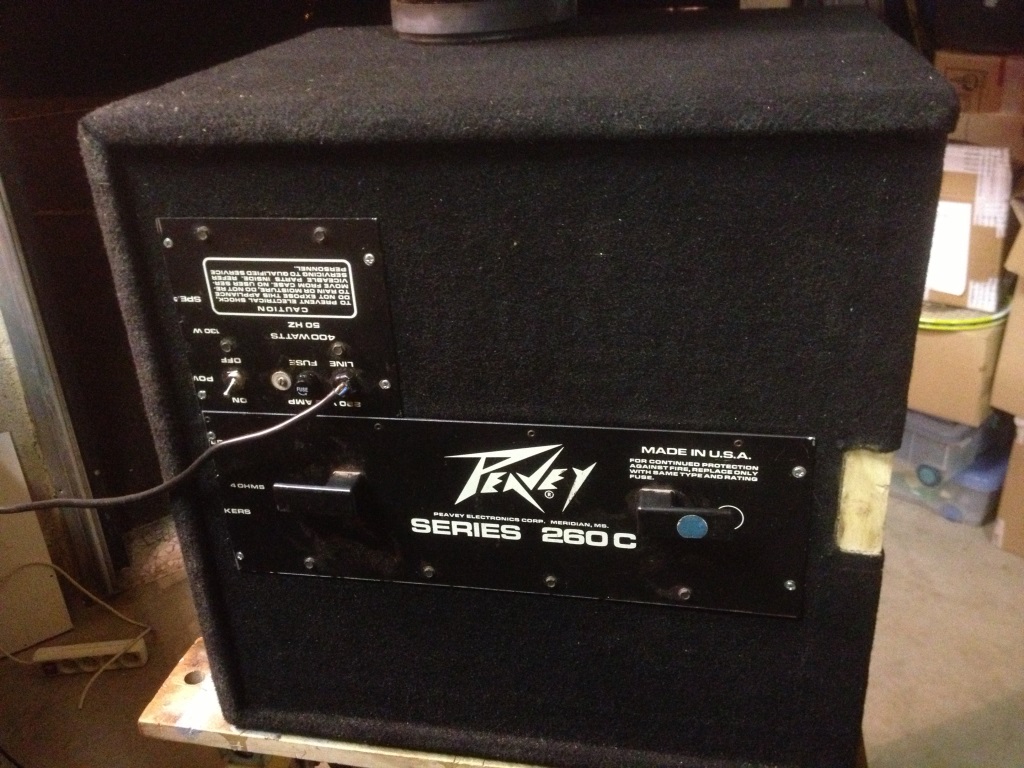

Ampli de puissance issu d'un généreux don, venant d'un ampli basse Peavey (65W sous 8 ohms), vissé au dos du caisson. Obligé de le couper en 2, ça rentrait pas!


Vu de dedans:




Preampli à lampe (le budget max était de 100 euros)=> un canal Fender et un canal Marshall/Bogner, chacun avec son entrée instrument.

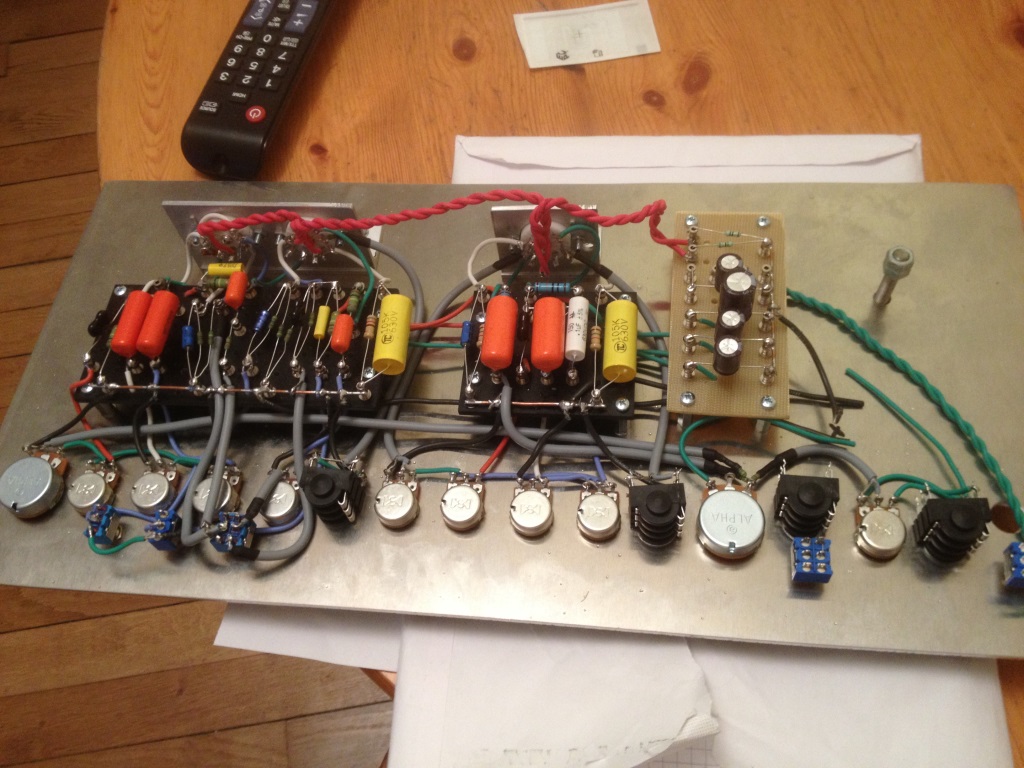

En cours de cablage:

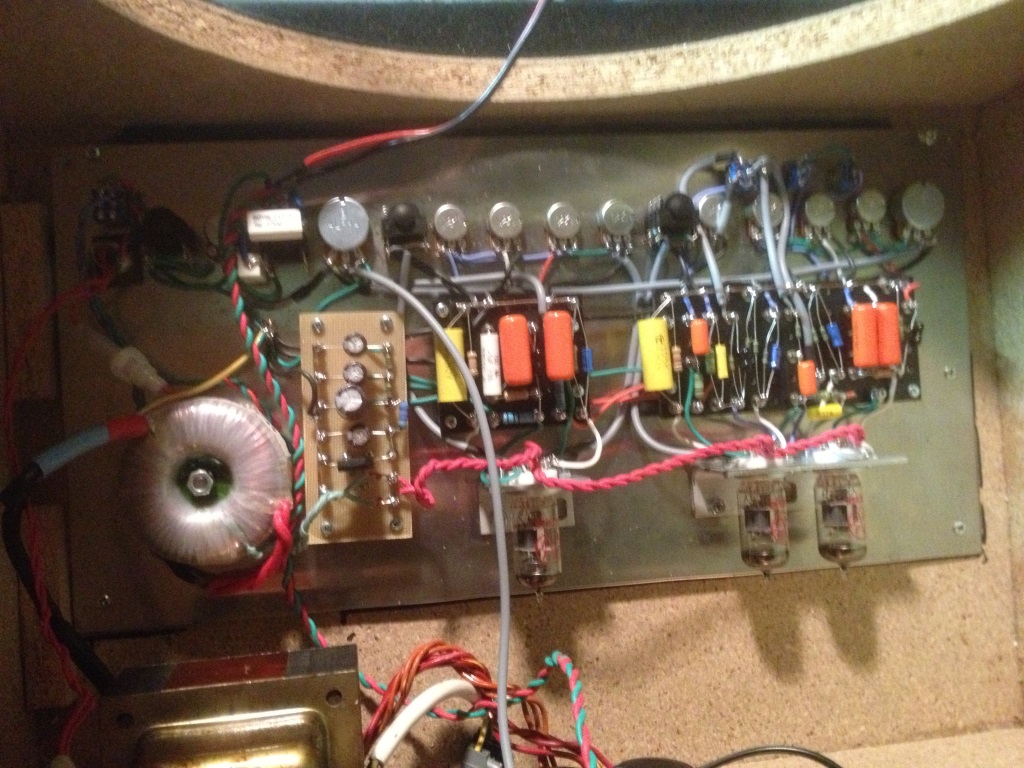

Et monté dedans:

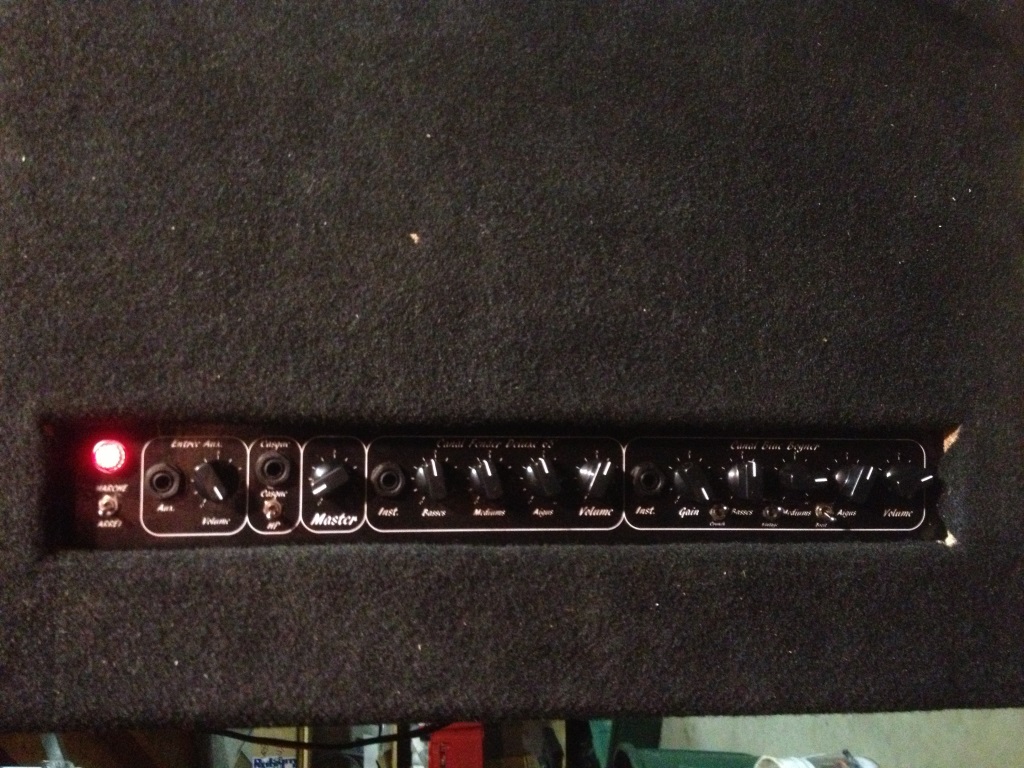

La façade, sur le dessus du cab:


Preampli monté sur une plaque aluminium et façade faite à l'imprimante + plastique autocollant (budget!!!!)

Sélecteur Crunch/Lead (pour ajouter un étage de gain en Lead), Sélecteur VIntage/Modern pour changer le grain du Lead et puis un boost sur le gain, si il n'y en a pas assez!

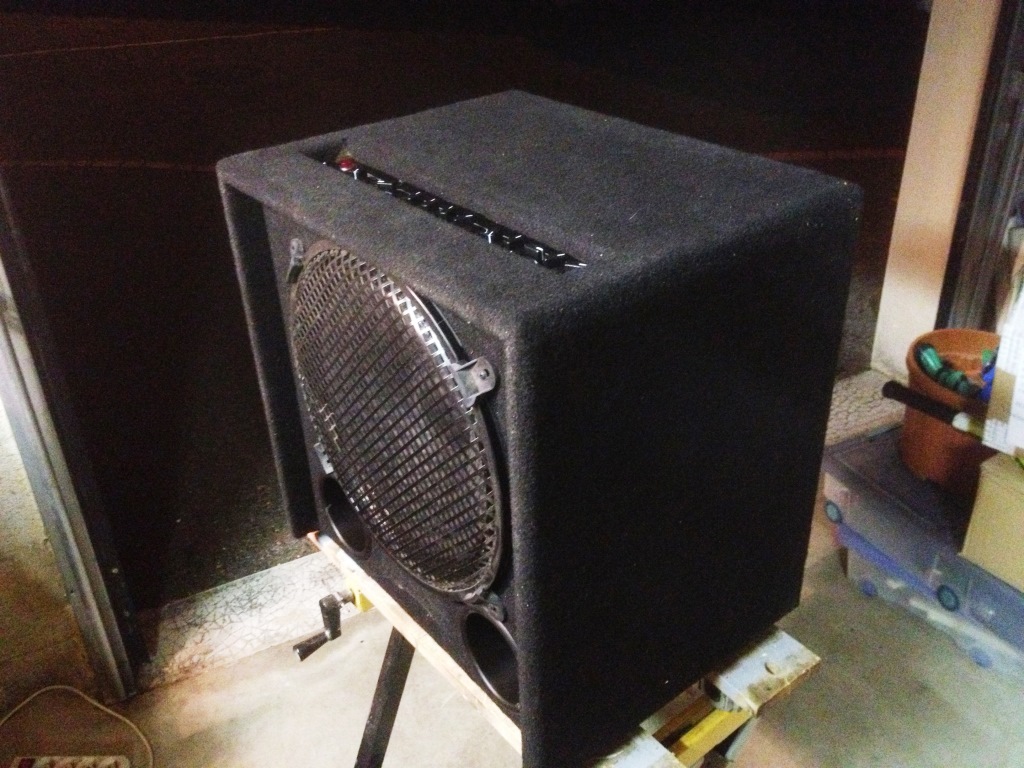

Le tout monté dans un baffle de sono récupéré aussi, avec son HP 15 pouces eminence, qui sonne pas mal, en plus!

Beau, pour le prix!!



Voilà, si ça peut en inspirer quelques uns!!

Beau boulot !
Et tu arrives à moins de 100 euros pour la partie lampes ? Tu devais avoir du stock, car déjà, le toroïdal de chez TT mange un quart de ce budget.

Tu as posté au plus mauvais moment (le 15 août). Espérons que ce commentaire fera remonter le sujet et l'exposera à un plus large public.

Merci!!!
En effet, posté au mauvais moment, mais posté au moment ou je l'ai terminé!!

100 euros précisément, avec juste "sorti du stock" deux condos (un orange drop et un mallory), une dizaine de résistance en récup', 2 jacks, un switch, en fait vraiment pas grand chose!!
En effet, le toroidal et les lampes mangent l'essentiel du budget (25 euros le TT30, et 7.50 euros la lampe.)

Après, pour pouvoir boucler le budget, j'ai fait au mieux:
- Potards petits diamètres Ø16 pour les tone stack et les gains. Seuls les volumes sont en Ø24
- Condensateur films les moins chers, en ce qui concerne les découplage, et recherche des meilleurs prix pour les OD et les mallory.
- récup de la loupiotte (si, ca compte!!), tôle alu, des plaques de turret (epoxy du boulot),...

Mais j'ai du quand même prendre du fil, de la visserie, et pleins de petites choses qui chiffrent, mises bout à bout...

Mon seul regret, c'est de ne pas avoir eu le budget pour faire l'étage de puissance à lampe...

Mais il sonne comment avec la puissance en transo ? Du coup, c'est le préampli qui fait toute la coloration du son je suppose. C'est un classe AB le Peavey ? Quels transos de puissance ?
Et sinon tu voulais faire quoi comme étage de puissance à lampes ? Un push de 60 watts aussi ?

Et bah il sonne bien!!!

En effet, pas de coloration par l'étage de puissance... Mais bon, le mien est avec un SE d'EL34, et la coloration est très faible elle aussi...
On va dire que le son est équivalent, mais avec un peu moins de "présence" dans les basses avec le power amp à transistor. Et une impression de "délai de réponse", moins de dynamique, en fait...
Je crois en effet qu'il s'agit d'un classe AB. Les transos sont des 5331 et 5332.
En tout cas, ça couvre presque une batterie, à fond.

Sinon, comme étage de puissance, ça aurait été Push-pull d'EL84 ou sinon push-pull d'EL34, suivant le budget que j'aurais eu...

Il est parti chez son nouveau propriétaire (16 ans, premier ampli!). Et il s'en est même servi pour sonoriser une soirée, en branchant un PC sur l'entrée du Canal Clean...

Bref, ça fonctionne!!

salut,

beau boulot !
J'ai un fender frontman 25W a la cave qui fait rien. Je me demande si je pourrait faire de meme cet hiver. Tu pourrait partager le schema ?? (merci d'avance..)
Je penserait a un 10W type VOX avec lampe EF86. A voir.

Mick.

Salut mick!!

Le schéma est dispo sur le post de mon 10w:
https://www.guitariste.com/for(...).html

Et hop!

Tiens je réalise à l'instant que par économie, afin de serrer le budget, tu aurais peut-être pu te passer du TT 30 VA. Avec seulement trois lampes de préamp soit six triodes, 6 mA auraient suffi pour la HT. Quant aux filaments, connectés en série sur du 12 V, 450 mA auraient suffi. Du coup, la solution "budget" aurait pu être un vieux bloc transfo 12 V suivi soit d'un autre bloc à l'envers pour la HT, soit d'une pompe de charge si le 12 V est déjà redressé.
Peut-être même que tu avais déjà du 12 ou 15 quelque part sur l'alim du Peavey.

MErci pour le schema. Reste a trouver les composants et me mettre au taf.
