HSH et 2 humbuckers ensemble - Push Pull sur le Tone

Forum Seymour Duncan
Forum
  • #1
  • Publié par
    Mapusa
    le 16 Sep 21, 05:13
Salut,

J'ai besoin de recabler avec des micros neufs ma bonne vieille Yamaha RGX621D a qui je redonne un coup de jeune.
J'ai 2 micros HotRodded de SDuncan et un central de Wilkinson.

Pourriez vous m'aider a dessiner le diagramme complet de ce shema en prenant en compte les infos ci-dessous?

- le diagramme complet avec tonalite, volume, mega switch et jack de sortie.

- Utilisation du code couler de Seymour Duncan.

- Le Superswitch doit etre orienté comme suit: patte #1 le plus pres du haut de la page et la #5 en bas.

- Le Push pull dessiné sur le Potard de TONE.

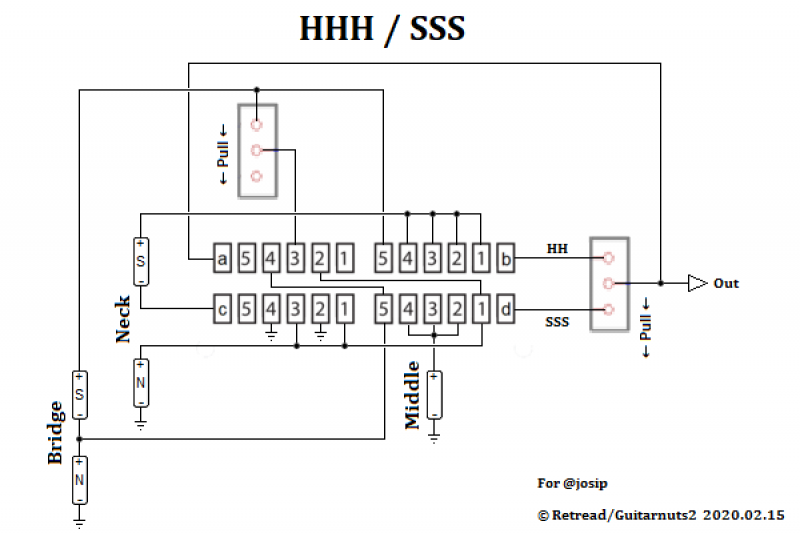

HH / SSS avec push pull sur tone



Ce que j'aimerais obtenir avec ce cablage ci-dessous:

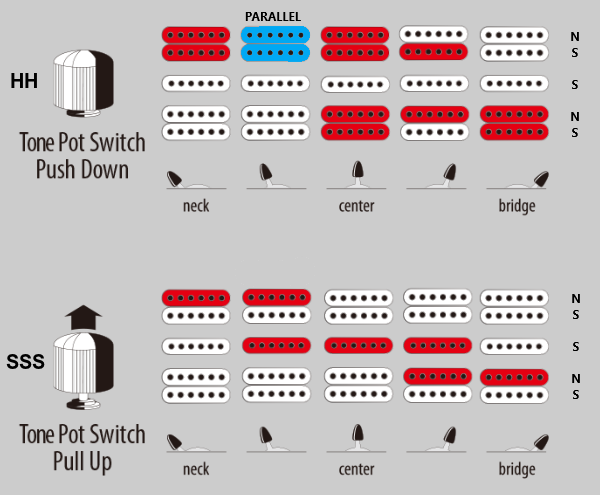

Resultat cablage HH/SS



Vous me seriez d'une grande aide car je bloque quand a la bonne réalisation de ce projet...

A+ et encore merci a tous amis guitaristes !!
