Bonsoir.

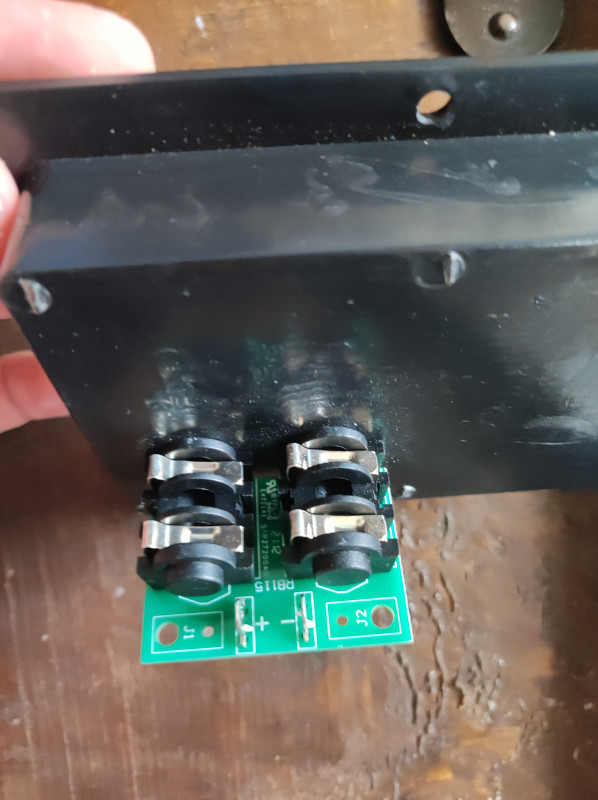

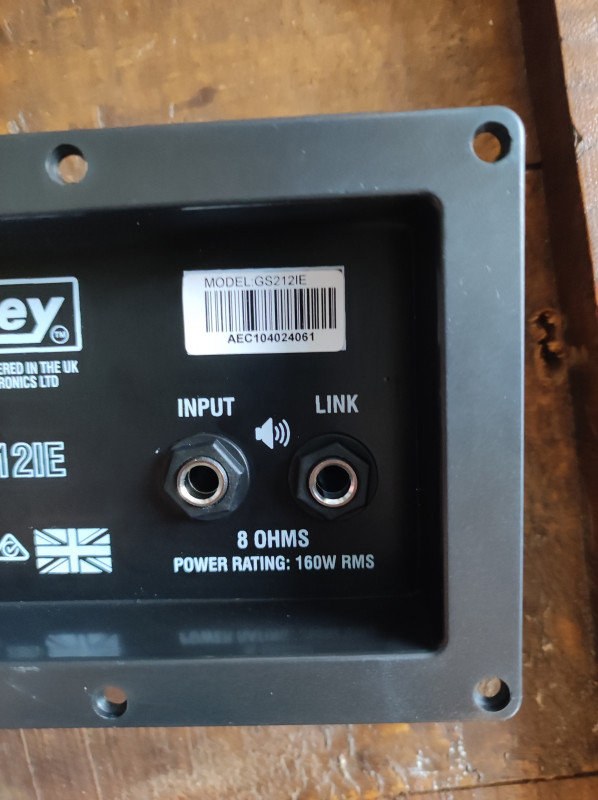

Je viens de récupérer un baffle laney vide. Je possède actuellement un baffle avec deux HP de 8ohm montés en série. Donc impédance de 16 ohms. Je voudrais monter deux HP de 8ohm également en série dans le laney pour avoir un deuxième baffle en 16ohm. Sur le laney il y a une embase jack IN et une embase jack LINK. L'idée serait de pouvoir connecter les deux baffles en parallèle pour avoir un ensemble de 8ohm. Je voudrais donc savoir comment faire mes branchements. Voici une photo de la plaque du Laney.  Photo1  Photo 2 .Merci d'avance ! |
| Haut |   |
|
Nagiste Special Total utilisateur Inscrit le: 23 Jul 10 Localisation: - |
# Publié par Nagiste le 09 Jun 22, 21:19
Car si j'ai bien compris avec des embases jacks classique il me faudrait ce branchement? Ou jai tout faux ? Si oui est il possible de faire cela avec des embases jacks de pédales ? Ou les embase HP sont différentes. Car je n'arrive pas a savoir comment sont branchés les deux embases femelles sur le petit PCB du Laney ...

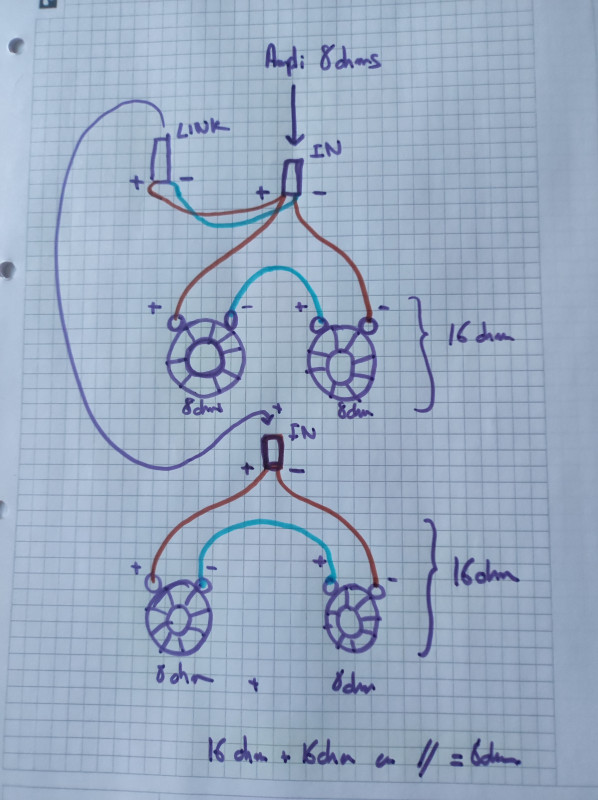

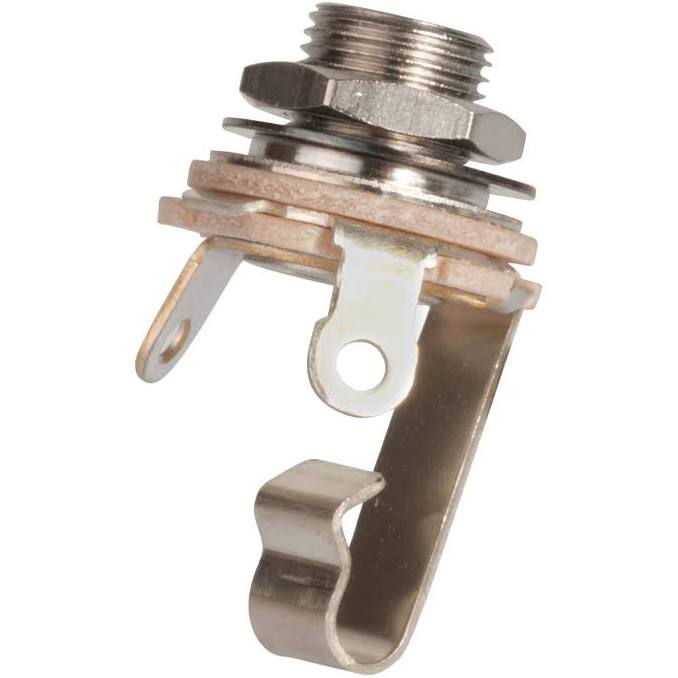

 Schéma Edit: Jai ce genre de prise jack sous la main  Jack |
| Haut | |
|
Nagiste Special Total utilisateur Inscrit le: 23 Jul 10 Localisation: - |
# Publié par Nagiste le 10 Jun 22, 13:37
Bon mon schéma a été validé donc je vais essayer ce soir?!
|
