Aide câblage SG

Bonjour à tous

Je vais attaquer le recâblage de ma C77 china girl.

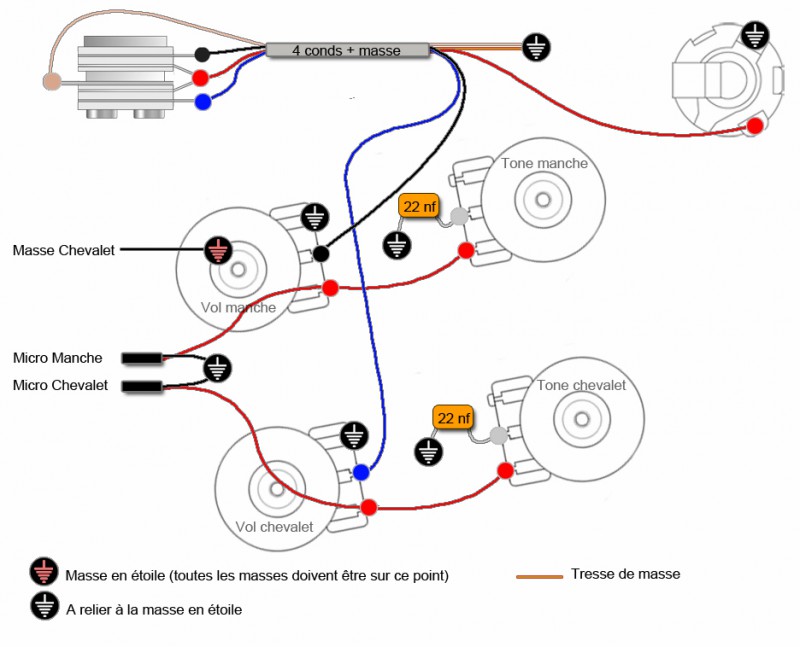

Je vais utiliser le plan du câblage optimisé du site Guitar n blues.


J'ai quelques petites questions :

- pour le potard vol chevalet, je dois relier la patte du haut au capot du volume manche?
- pour la patte haute du jack, je dois la relier aussi au capo vol manche?

Au niveau câble j'ai du Mogami 1 conducteur



Merci d'avance

Salut,

Tu relies tous les points de masse au cul du potard de volume manche. Epicétou.

Ok
merci pour ta réponse
Y à plus qu'à se lancer

J ai encore une.question : pour la masse du micro chevalet je soude le fil sur le potard vol chevalet ou sur la masse en etoile?sachant que mon potard vol chevalet sera lui meme relie a la masse etoile.
c est juste pour des raisons pratiques : c est pour pas me retrouver avec un fil micro court et un plus long.
je sais pas.si je suis clair...
merci d avance

ca y est câblage terminé par contre je me retrouve avec du buzz… sauf quand je met les tonalités à O.
Quelqu'un saurait me dire de quoi ça peut venir?
merci d'avance

Fais au plus court

le bruit du buzz change dès que je touche une pièce métallique (corde, cordier)

Tu dois avoir une masse non soudée quelque part. Celle de ton switch ?

Je viens de voir un truc sur le schéma : pour le switch, il y a écrit 4 bond. + masse, or moi j'ai que les 4 conducteurs.
Il doit donc y avoir un câble à relier à la masse, mais à partir d'où?
on voit bien 5 fils en sortie mais je n'en vois que 4 en entrée
il me manquerait donc une masse
désolé si je suis pas clair

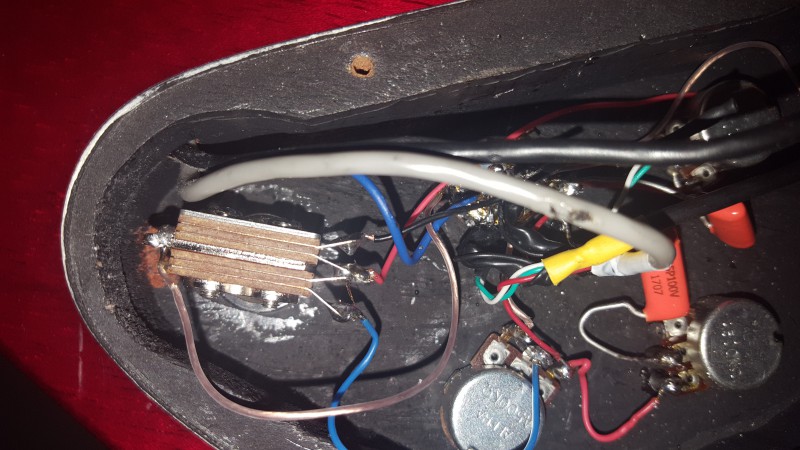

Envoie une photo de ton switch

J'arrive pas à insérer l'image, j'ai un message d'erreur
par rapport au schéma du dessus, j'ai bien les 4 conducteurs mais effectivement il y aurait un 5ème fil de masse que je n'ai pas.
Je dois le relier à la masse en étoile, mais il part d'où?
Je n'ai que du fil mogami 1 conducteur, à priori ça devait suffire

Les deux du haut (les plus au centre) sont à souder ensemble et vont au jack. Celui au centre le plus épais va à la masse.

J'ai réussi à mettre la photo finalement.
Désolé j'ai pas compris quels câbles je dois souder ensemble
J'ai pas de câble plus épais, ils ont tous la même section.
J'ai un translucide qui part de la patte à l'arrière du swith et qui va à la masse en étoile
J'ai un rouge au centre qui va à la patte du bas du jack.
J'ai un noir qui va au potard vol manche
J'ai un bleu qui va au potard vol chevalet
J'ai un translucide qui va de la patte haute du jack à la masse en étoile

Désolé si je percute pas bien mais j'avais jamais touché d'électronique avant, c'est un peu flou

Ça me paraît bon le switch. Le chevalet est branché à la masse ?
