Aide sur hollowbody

salut a tous ,

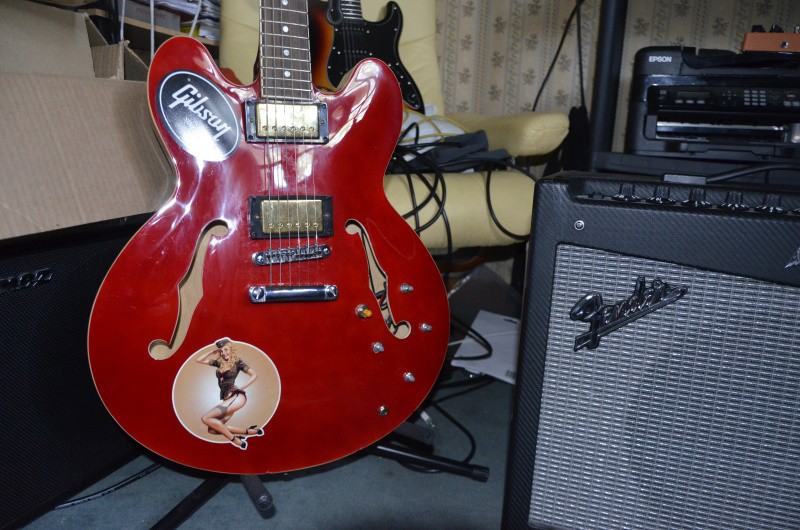

Je suis a la recherche de tuyaux pour limiter des pbs des pbs de bourdonnements avec plusieurs circuits utilisés sur une HOLLOWBODY type HARLEY BENTON ......j ai monté dessus des micros corrects IRON GEAR BLUES et tenté plusieurs circuits de cablage et a chaque fois les bourdonnements sont intenses , un peu calmé par la pose de la main sur les cordes ; Un classique du genre identifiant un pb de masse que je sais pas régler sur ce type de guitare ?........

je vais changer a nouveau de circuit pour reprendre celui de la marque des micros IRON GEAR
http://www.irongear.co.uk/2_x_(...)m.gif Ce circuit ne m indique pas ce que je dois faire de ce qui est infiqué GND ?........J ai tout relié a la masse de la guitare mais rien de mieux .

a noté que j ai tenté ce circuit qui me parraissait tout indiqué avec a la fin masse de la guitare sur un des potards volume mais la aussi echec .
n etant pas un grand specialiste je patauge completement , autant sur tele et strat j ai a peu pres réussi les tutos autant la je suis dans la mouise ....

bon si qq un peu me rendre le petit service de me guider ?........merci d avance

Soit ta guitare est envoûtée soit tu as un problème de câblage.

Si tu as bien toutes tes masses raccordées ensembles, regarde du coté de tes soudures (pas que les masses).
Sinon, tu as peut-être un élément défectueux (potards, prise jack, sélecteur, condo, micros), remplace les, l'un après l'autre pour savoir.
Tu peux aussi commencer par câbler un seul micro en direct à la prise jack et ajouter les autres éléments au fur et à mesure pour cibler l'élément défaillant.

Bon courage...

merci de tes conseils mais j ai laché l affaire , 12 montages et echec sur echec , je revends en pieces , j arrive meme plus a avoir du son avec les circuits hors de la caisse ........ciao et merci encore .

Non ne lâche pas, reprend tranquillement dans quelques jours, tu verras ça ira mieux.

trop tard j ai attaché la tete de la gratte a un bloc de béton et ce soir a minuit , je la jette dans le port de STE MAXIME a 800 m de chez moi ...CIAO

Paix à son âme.

la fin provisoire de l histoire est la suivante , j ai fini par mettre d autre micros des 57 EPIPHONE de ma SHERATON et mes circuits sont parfaitement fonctionels !.....je devenais fou .

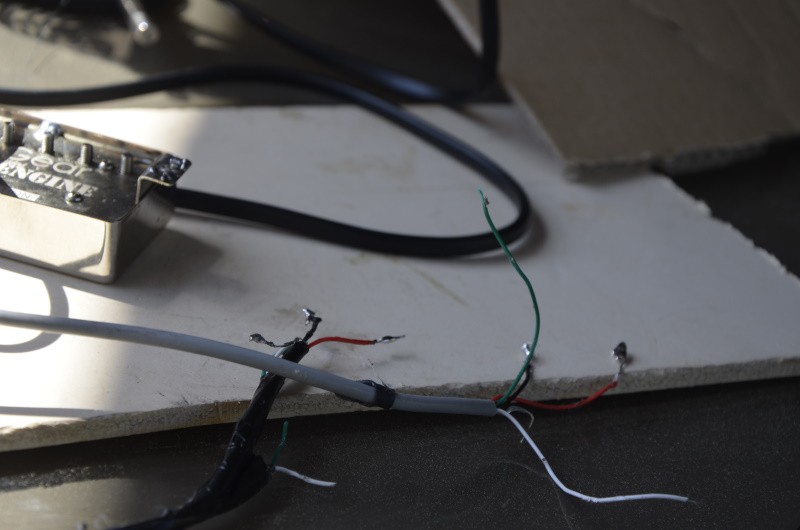

c est mes micros IRON GEAR qui ont des pbs , peut etre de cablage ?.....ils sont tellement fin que j ai un mal fou a mesurer avec le testeur , j ai une valeur completement fugace , les cables cassent comme du verre a la moindre manip .....

J aimerais faire tester et recabler ces micros mais je ne sais pas comment m y prendre , ou le faire faire , en plus dans cette période de confinement .

CIAO

Finalement tu as réussi à trouver le problème.
Et du coup, ta guitare est sauvée in-extremis de la noyade, ouf.
C'est déjà 2 bonnes nouvelles.

Bon, un recâblage par un pro + le transport te coûteront surement aussi cher que les micros et oui, mieux vaut éviter la poste en ce moment

Bref, si tes fils cassent, c'est surement qu'ils ont du chauffer un peu trop lorsque tu les as soudés à maintes reprises.
C'est rien de grave, tu peux déjà essayer cette petite manip:
Dénudes, chaque fils sur 1 cm puis replies le cuivre dénudé en 2 pour le torsader sur 0.5 cm, tu as maintenant une double épaisseur de fil.
Met y une goutte d'étain et essais de reprendre tes mesures, ça devrait déjà être plus simple.

Si tes résultats sont toujours aléatoires, c'est surement un défaut dans le câble où sur le micro, mais si tu as le problème sur les 2 micros, c'est quand même assez improbable...

Tiens nous au courant et on avisera si besoin.

merci de ta participation et de ta gentillesse ......entretemps j ai contacté IRON GEAR pour savoir s il voulaient bien " reviser " mes micros et la réponse est embarassée et pas franche .....donc de ce coté c est cuit , de toutes les façons réexpedier en uk par les temps qui courent .....mieux vaut laisser tomber .

je vais laisser tomber cette marque car entre des micros pour TELE qui m ont aussi posé des soucis , ceux la manifestement pas prévus pour les types 335 mais plutot les LP . un cablage type dentelle de calais , bien pour les pros peut etre mais pas pour les amateurs comme moi .

j ai recommandé sur EMMA potards cts , toggle , cable blindé metal type gibson pour refaire un cablage nickel , gaine thermo , deux micros Rosewell pas cher , 60 euros la paire MUSIC STORE , qui ont eux aussi un cable blindé metal qui fait masse et le brin interne le rouge , ce sera bien plus solide car sur ces guitares HOLLOW BODY c est quand on introduit le circuit par les ouies qu il se produit qqs degats , sans compter les cables qui se font des noeuds et qui par la suite vont attirer tous les bruits tout autour .

je vais retester mes IRON GEAR comme tu me l explique mais je me fais pas trop d illusions , j ai du les flinguer dans les multiples tentatives d introduction du circuit , a la fin j ai mme limé ces ouies pour faire passer les cts trop gros .....bon la guitare flotte tjrs !!!!! si ça se trouve les ROSWELL ALNICO 5 a 4 sous suffiront amplement pour taper mon petit blues et si je veux entendre des IRON GEAR j ai tjrs ma SHERATON sur laquelle j ai fais monter ces micros il y a qqs temps .

A+

j ai opéré comme expliqué , doublé le fil puis bien étamé .....et aucune réponse des micros le multimétre reglé sur 20 k , les micros ou leur cablage sont out ..

A+

Tes fils doivent être complètement cuits, je ne vois que ça.
Coupe 5 cm de câble et re-dénude tout tes fils pour voir si c'est mieux ...
Possible aussi que ce soit coupé au niveau du micro mais quand même pas sur les 2 micros en même temps???

Edit: Tu mesure bien la résistance entre le rouge et le noir, avec le vert et le blanc torsadés ensembles (2 bobines en séries)?
Tu peux aussi essayer entre le rouge et le Blanc/vert et aussi entre le Blanc/vert et le noir.

MIRACLE En torsadant vert blanc je trouve 8.50 sur le bridge et 7.3 en neck ......bon euh explique moi ce que cela veut dire ?.....si mes bobines sont en serie ben je dois pouvoir me reservir de ses micros .....pas impossible au fond qu a force de sortir et rentrer le circuit j ai pu arracher les deux vert et blanc de leur gaine ?........

ma foi la je suis dépassé , j ai été prof de gym , donc tout dans les jambes et rien dans la téte

Ben ça alors

Génial, content que ça fonctionne :

Un humbucker, c'est un micro double bobinage constitué de 2 bobines.
En général, ces 2 bobines sont raccordées en séries, l'une derrière l'autre.
En gros tu pars du fil rouge et tu entre dans la 1ère bobine, tu ressort par le fil blanc où vert (je ne sais plus qui est qui) tu rentre dans la 2ème bobine par le blanc où le vert et tu ressort par le noir d'ou l'intérêt de coupler le blanc et le vert ensemble.

Du coup tu retente une installation sur la hollow???

ben oui des que je reçois tout de EMMA MUSIC , je vais faire un truc different , dans ce cablage les fils sont minuscules , donc ça se ballade un peu trop et ça casse tres facilement , trop facilement , je vois ça aussi sur une strat HSS avec un SEYMOUR SH4 si on assure pas l arriere avec du scotch us ça se ballade trop .

Mais sur la strat on peut caler sur le pickgard ....Dans une HOLLOW chaud , donc comme il y a une tresse dans les IRON GEAR je vais souder cette tresse tout le long du potard au plus proche du + ..donc les chocs vont etre pris en premier par la tresse ..le noir et le rouge je vais tenter de les plaquer sur la rondeur du potards avec de fines bandelettes de scotch us .

bon 15 jours pour demonter et remonter une gratte je suis dans les temps du confinement pour les vieux puisque pour moi cela ira au dela du 11 mai ...

En tous les cas un gros merci pour ta gentillesse et ta competence .....j ai été a deux doigts de jetter ces IRON GEAR ; bon les ROSWELL ce sera revente sur LBC , et j ai encore du boulot j ai acheté une tete a lampe IBANEZ TSA 15 mais j ai pas le baffle , donc des recherches a faire .

a+

Tu peux peut-être encore annuler ta commande chez music store, au pire tu fais un retour?

Sinon, les Roswell sont très correct, c'est dans l'esprit paf classique.
J'ai une cst-24 hollow montée avec des HAF alnico 5, rien à redire.
J'ai jamais testé les irongear, mais vu les specs, ça doit être dans le même esprit que les blues engine.

Très bien le TSA-15, j'en ai eu un il y a quelques années.
J'aimais beaucoup, j'ai même faillit m'en reprendre un.
En baffle j'avais un palmer avec un Cannabis rex en HP, excellent.
