Aria pro 2 nk 700

Auteur Message
Bibi74
Inscrit le: 21 Nov 21
Localisation: France

Bonjour, possesseur d'une aria pro 2 nk 700 sur laquelle manque toute l'électronique je cherche renseignements et schéma. Les micros d'origine sont toujours là. D'avance merci. Cordialement
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Salut !

Rien de bien sorcier.
2 potards 500K Log (diamètre asiatique)
1 toggle switch 3-way
1 mini switch DPDT on-on pour le split des bobines

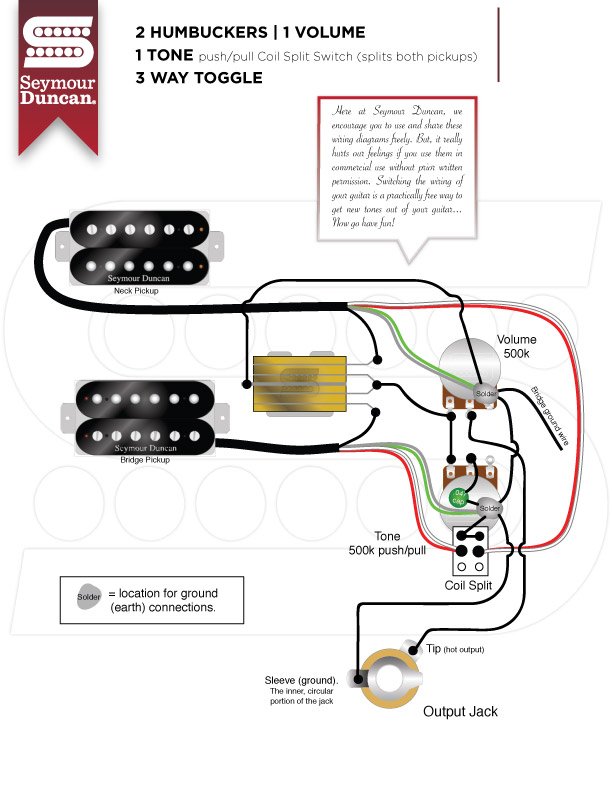

Le schéma de base :



Le split est couplé au potard de Tone, mais le câblage reste le même si tu les dissocies.

Après c'est à adapter au code couleur de tes micros. Si le bout leur câble n'ont pas été coupés on devrait pouvoir identifier qui fait quoi, sinon faudra tester tout ça au multimètre.

_________________
L'être humain est capable du meilleur comme du pire, mais c'est vraiment dans le pire qu'il est le meilleur !

"C'est sur l'ensemble de ses propos et engagements qu'il faut juger une personne, pas sur quelques phrases ou points de vue." Blow Up
Haut
Alerter un moderateur
Bibi74
Inscrit le: 21 Nov 21
Localisation: France

Salut, merci beaucoup pour ta réponse. Une petite question encore. Vaut-il mieux retrouver des pièces d'origine, ou des composants récents afin d'améliorer la sonorité ? Cette guitare a visiblement été bidouillé et il manque des pièces. Merci
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Mettre des pièces d'origine n'a de sens que si la guitare à de la valeur et ça veut dire utiliser des pièces d'occasion, quand c'est possible d'en trouver. Et sur ce genre de guitare, les pièces d'origine sont souvent assez cheap.
Donc non, te prends pas la tête là dessus, utilises des pièces modernes de qualité.

_________________
L'être humain est capable du meilleur comme du pire, mais c'est vraiment dans le pire qu'il est le meilleur !

"C'est sur l'ensemble de ses propos et engagements qu'il faut juger une personne, pas sur quelques phrases ou points de vue." Blow Up
Haut
1 Alerter un moderateur
Bibi74
Inscrit le: 21 Nov 21
Localisation: France

Merci bcp
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

N'hésites pas si t'as un soucis pour choisir les pièces ou recâbler.

_________________
L'être humain est capable du meilleur comme du pire, mais c'est vraiment dans le pire qu'il est le meilleur !

"C'est sur l'ensemble de ses propos et engagements qu'il faut juger une personne, pas sur quelques phrases ou points de vue." Blow Up
Haut
Alerter un moderateur
Bibi74
Inscrit le: 21 Nov 21
Localisation: France

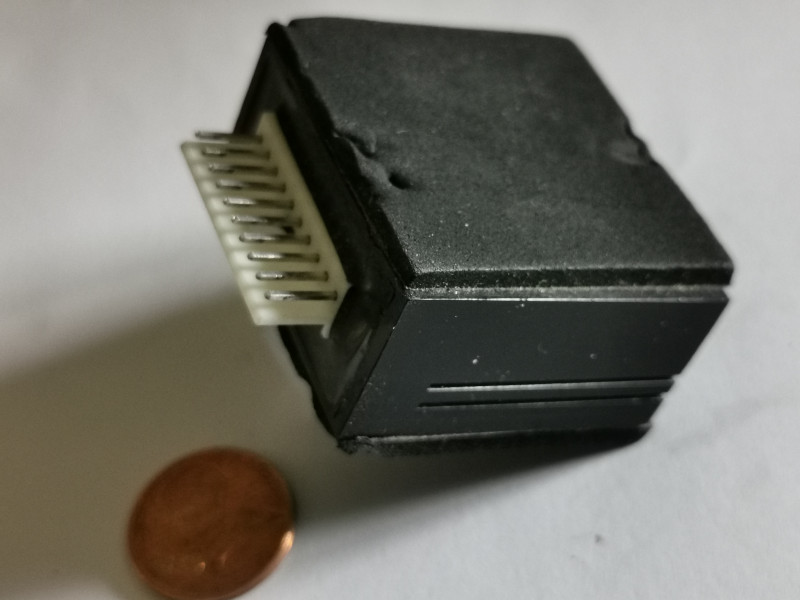

Bonsoir, suite à ton offre d'aide sympa je vais t'exposer une ou deux interrogations que j'ai. D'abord j'aimerais savoir quel est ce composant qui était avec la grate. Il n'y a rien de d'écrit dessus. Je joins la photo. Ensuite sur le schéma je ne sais pas ce que represente la pièce jaune du centre sur laquelle vient se brancher quelques fils noirs de masse noirs. Merci
Haut
Alerter un moderateur
Bibi74
Inscrit le: 21 Nov 21
Localisation: France

[img]

Pièce inconnue
[/img]
Haut
Alerter un moderateur
Bibi74
Inscrit le: 21 Nov 21
Localisation: France

Les 2 micros sont d'origine. Apparemment ce sont les deux mêmes. Ils font 16khoms au contrôleur. Vaut-il mieux les garder où ceux d'aujourd'hui sont-ils bien meilleurs ?
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Bibi74 a écrit :
D'abord j'aimerais savoir quel est ce composant qui était avec la grate. Il n'y a rien de d'écrit dessus. Je joins la photo.


J'avais du mal chercher la première fois car là je suis tombé sur un prospectus qui fait mention d'un circuit actif nommé "Noisekiller" et le mini switch est un 3 positions qui le contrôle.
Ca peut tout changer car il est possible que les micros ne fonctionnent correctement qu'en présence de ce circuit.

http://www.matsumoku.org/cm_models(...)ries/

Ta pièce est le préamp du circuit en question.

C'est un préamp commun avec d'autres modèles, notamment la basse SB-1000 pour laquelle on trouve un schéma (beaucoup plus complexe) mais je n'en vois pas pour la NK-700.

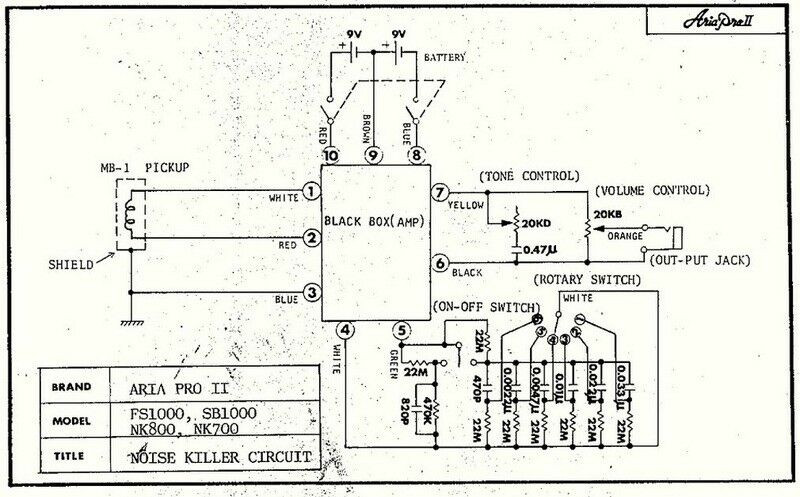

La seule chose que je vois c'est ça :



Maintenant ce qu'il faut voir c'est si tu veux refaire le câblage d'origine mais ça demande d'avoir un schéma et les pièces/connectiques adéquates. Sans pour autant savoir si le préamp et les micros sont toujours en état de fonctionnement.

Si tu veux te lancer la dedans je ne suis pas la personne qu'il te faut, mais tu peux voir avec cet ebayeur Anglais qui vend de quoi refaire ce circuit en particulier.

https://www.ebay.fr/itm/2646968770(...)SU-Jh


Après tu peux la recâbler en passif simple comme ce sur quoi je t'aiguillais au départ.
Tu peux tenter avec les micros d'origine et si la sonorité ne te convient pas, on trouve de bons micros pour pas trop cher.


Citation:
Ensuite sur le schéma je ne sais pas ce que represente la pièce jaune du centre sur laquelle vient se brancher quelques fils noirs de masse noirs.


La pièce au centre c'est le sélecteur de micro et il n'y a qu'un seul fil de masse, les autres c'est du signal.

_________________
L'être humain est capable du meilleur comme du pire, mais c'est vraiment dans le pire qu'il est le meilleur !

"C'est sur l'ensemble de ses propos et engagements qu'il faut juger une personne, pas sur quelques phrases ou points de vue." Blow Up
Haut
Alerter un moderateur
Bibi74
Inscrit le: 21 Nov 21
Localisation: France

Merci de ta réponse et du temps que tu m'a consacré. Tu m'as confirmé dans ce que je pensais. Je ne sais pas encore ce que je vais faire, mais je pense me diriger vers ton idée première. Je te diendrai au courant de mes avancées. A+
Haut
Alerter un moderateur
Bibi74
Inscrit le: 21 Nov 21
Localisation: France

Salut, encore merci pour ta réponse rapide et le temps consacré. Tu me confirmes dans ce je pensais. Je vais essayer de chercher encore. Mais je pense que je vais être contraint de prendre ta 1ère solution. Je te tiendrai au courant de mes avancées. Cordialement
Haut
Alerter un moderateur
ES91
Special Top utilisateur


Inscrit le: 04 Feb 19
Localisation: Marcoussis (91, France)

je n'avais pas vu ce post...

J'avais câblé ma NK-700 sans le préamp parce qu'il me bouffait de la pile à vitesse grand V.
Elle fonctionnait très bien mais le mini sélecteur 3 positions devient alors inopérant et je trouvais les sonorités bien plus plates. Le mini sélecteur agit comme un varitone.
J'ai fini par en trouver un neuf (refabrication) sur eBay et ai remis ma gratte en config origine.

Le câblage que j'avais fait était complètement réversible : j'ai confectionné des jumpers avec des trombones isolé avec de la gaine thermo fine. Les jumpers sont alors insérés dans le connecteur en lieu et place du préamp.

Si besoin, j'ai gardé le schéma.

En revanche, je recherche les mécaniques d'origine de la NK-700.

En ce qui concerne la NK-700, c'est une guitare de très grande qualité, réalisée avec des composant très loin d'être cheaps : voir sur youtube la performance de Peter Jones qui joue Parisienne Walkways sur une NK-700... ce n'est pas de la Squier Bullet...
