Gros problème de masse ou autre?

Aller à la page: 1
Auteur Message
Satanas33
Inscrit le: 31 May 11
Localisation: Lorient

Bonjour les gratteux,
Je viens de changer l'électronique et les micro de ma Fender Stratocaster histoire de l'updater.
Avant elle était équipée d'origine avec des Noiseless donc pas de bruit mais, un manque de caractère.

Depuis ce grand changement, j'ai un Buzz de masse qui arrive quand je monte le volume du potard quelque soit le micro sélectionné, et le phénomène empire quand je touche une partie métallique.

Est-ce une mauvaise soudure ou autre...?????


Merci de vos retours.

_________________
Strato Plus 1997
Ephiphone LP Custom (customized) 2000
Ampli Fender
Multieffect Zoom G3X
Haut
Alerter un moderateur
abelus
Custom Méga utilisateur


Inscrit le: 20 Mar 13
Localisation: France

Oula, si ça empire en touchant une partie a la masse, il y a une erreur de câblage
Haut
Alerter un moderateur
Zeman
Special Total utilisateur

Inscrit le: 03 Sep 18
Localisation: Versailles (78, France)

Tu as suivi un schéma ? Tu l’as refait à l’identique par rapport au câblage d’origine ? Tu as une photo à poster ?
Haut
Alerter un moderateur
Satanas33
Inscrit le: 31 May 11
Localisation: Lorient

Merci pour votre retour.

Concernant le câblage, j'ai acheté un pré-câblé.
J'avais juste la prise Jack a raccorder.
Mais je pense que c'est la soudure de masse sur le potard de Volume qui n'est pas bien faite. (voir photo)

Pour les micros, j'ai suivi les conseil du vendeur.
"Black is ground.
Yellow and white are hot."

J'en ai profité pour recouvrir les évidements micros avec du ruban cuivré. Il me reste à finir le pickguard. Je suis en rupture de stock.

J'ai refait, de la même façon une LP que j'avais achetée sans micros, ni électronique, en pièce détachée. Et je n'ai pas eu de problème, elle fonctionne a merveille.

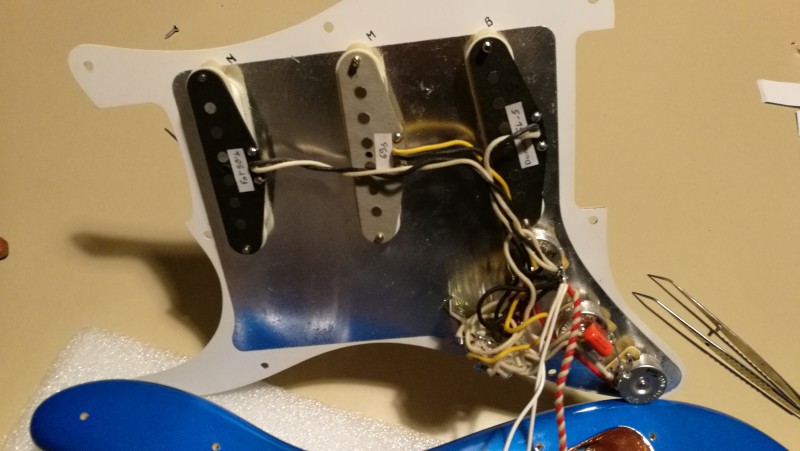

Cablage Strat

_________________
Strato Plus 1997
Ephiphone LP Custom (customized) 2000
Ampli Fender
Multieffect Zoom G3X
Haut
Alerter un moderateur
Zeman
Special Total utilisateur

Inscrit le: 03 Sep 18
Localisation: Versailles (78, France)

là, on ne voit pas bien, si tu peux en poster de plus près et en haute résolution, on se rendra mieux compte. Tu sais souder ? Si tu as un doute sur une soudure, tu la refais.
Haut
Alerter un moderateur
Satanas33
Inscrit le: 31 May 11
Localisation: Lorient

Je sais que l'on ne voit pas bien. C'est la seule que j'ai pour le moment.

Je dois re-démonter pour finir le nappage cuivre. En attente de matière.

J'en profiterai pour refaire la soudure de la masse. Il y a beaucoup de fils donc je pense quelle ne doit pas être bonne.

J'en profiterai pour prendre une meilleur photo.

Je te tiens informé.

_________________
Strato Plus 1997
Ephiphone LP Custom (customized) 2000
Ampli Fender
Multieffect Zoom G3X
Haut
Alerter un moderateur
oldamp
Vintage Méga utilisateur


Inscrit le: 30 Mar 09
Localisation: On était bien au XXeme siècle !

p&as de câble blindé pour aller au jack ?

_________________
VDS Bandmaster de 1967 :
https://www.guitariste.com/forums/achat-vente-echange,vds-bandmaster-s[...]7868

T'1 ! Arrêtez de citer systématiquement le post précédent ! Surtout s'il est plein de photos !

Clone Valco 510-1B : https://www.guitariste.com/forums/le-coin-du-bricoleur,clone-du-valco-[...]7760

Les jours sont trop courts pour perdre son temps sur backstage

"quel ampli pour...." et c'est parti pour 20 pages d'avis contradictoire et à 80% inutiles !

"Comment avoir le son de XXX ?" ben t'y arriveras jamais ! Apprends déjà à jouer.
Haut
Alerter un moderateur
Satanas33
Inscrit le: 31 May 11
Localisation: Lorient

Ce sont deux câbles tissés. Les rouge et blanc.

En photo le câblage d'origine

Strat Plus original

_________________
Strato Plus 1997
Ephiphone LP Custom (customized) 2000
Ampli Fender
Multieffect Zoom G3X
Haut
Alerter un moderateur
geogeo68
Vintage Total utilisateur


Inscrit le: 16 Nov 07
Localisation: Lëtzebuerg

Satanas33 a écrit :
Merci pour votre retour.

Concernant le câblage, j'ai acheté un pré-câblé.
J'avais juste la prise Jack a raccorder.
Mais je pense que c'est la soudure de masse sur le potard de Volume qui n'est pas bien faite. (voir photo)

Pour les micros, j'ai suivi les conseil du vendeur.
"Black is ground.
Yellow and white are hot."

J'en ai profité pour recouvrir les évidements micros avec du ruban cuivré. Il me reste à finir le pickguard. Je suis en rupture de stock.

J'ai refait, de la même façon une LP que j'avais achetée sans micros, ni électronique, en pièce détachée. Et je n'ai pas eu de problème, elle fonctionne a merveille.

Cablage Strat


On n'y voit pas grand chose mais il me semble bizarre qu'il y ai quatre fils blancs vers la masse sur ton volume

pourquoi 2 fils qui viennent du trémolo?
Et 2 autres dont un qui semble venir du micro manche?

_________________
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------
Mon topic de clones en vente : clone Goosoniqueworx 7th Heaven 100€
https://www.guitariste.com/forums/achat-vente-echange,rien,476091.html

--------------------------
Ma partscaster Telemaster blackguard :
https://www.guitariste.com/forums/accessoires-et-lutherie,tele-hot-rod[...]html

Mon Stack Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/forums/amplification,modif-chassis-blues-ju[...]html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/forums/accessoires-et-lutherie,partscaster-[...].htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/forums/guitare,telemaster-replica-users-clu[...]html
Haut
Alerter un moderateur
Satanas33
Inscrit le: 31 May 11
Localisation: Lorient

Geo,

Les blancs:
1 du Trémolo
1 sur une vis dans le fond de cavité
1 micro Manche et Chevalet

Jaune
1 micro milieu

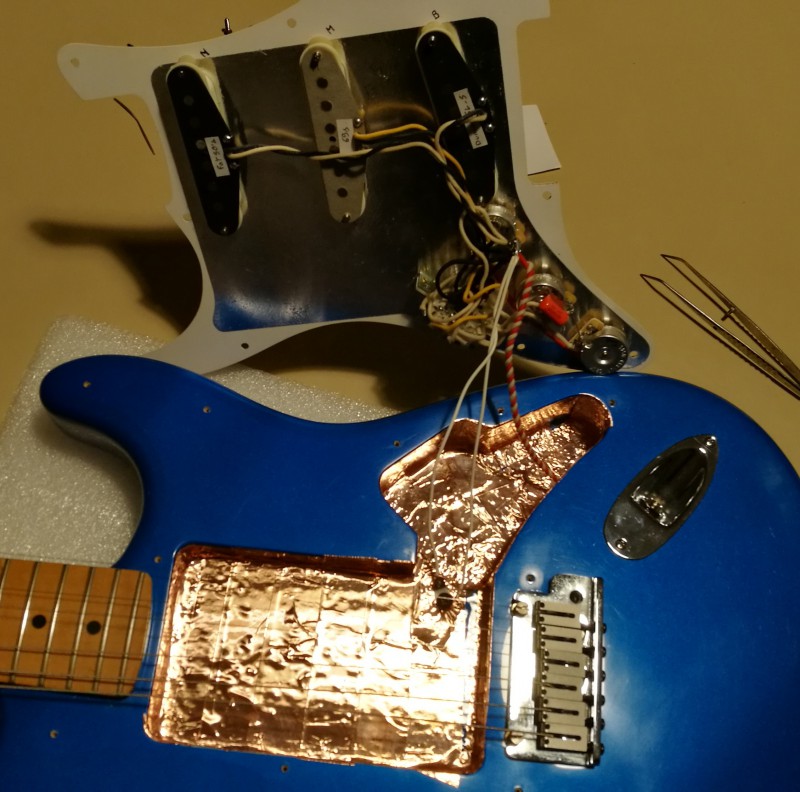

Vue d'ensemble

_________________
Strato Plus 1997
Ephiphone LP Custom (customized) 2000
Ampli Fender
Multieffect Zoom G3X
Haut
Alerter un moderateur
