Problème Câblage PUSH PULL mais où ?

virtuose31
Bonjour

J'ai un dilemme
J'ai du acheter des potards Push Pull pour remplacer ceux d'origine car trop grésillants et les bombes ne font plus rien.

Du coup, j'ai suivi le câblage existant du mieux que je pouvais.

Mais aucun son ne sort. pas de parasites ou son faible, rien.

Mon seul doute est peut être éventuellement le choix de branchements de 2 fils blancs que j'ai peut être inversé du coup j'ai une question.

Un des 2 fils est celui du Jack, les 2 fils sont cote à cote.

Est ce que le fil de jack branché au mauvais slot justifie le son manquant?
c'est sur les 3 slots sur le gros cylindre, pas la partie carré.

Merci
Cadeau : Regardez c'est Parfait pour l'Apprentissage Musicale des Enfants Ou des Adultes avec des Exercices Musicaux très variés, progressistes et Très Ludiques ¨Pour Former L'oreille et acquérir l'Oreille Parfaite.
http://virtuose1.free.fr/oreil(...)e.htm
virtuose31
Problème avec le branchement USB donc non pour le moment.

Sur un PUSH PULL, y'a 6 plots de câblage sur la partie carré.
3 sur la partie ronde, et j'ai soudé au milieu des 3 et j'ai un doute car pas de son

Je vais voir pour la photo sur' l'autre PC

merci
Cadeau : Regardez c'est Parfait pour l'Apprentissage Musicale des Enfants Ou des Adultes avec des Exercices Musicaux très variés, progressistes et Très Ludiques ¨Pour Former L'oreille et acquérir l'Oreille Parfaite.
http://virtuose1.free.fr/oreil(...)e.htm
virtuose31
soudure de masse globale qui s'est décollée je retente soudure
Soudure sans resultat
Cadeau : Regardez c'est Parfait pour l'Apprentissage Musicale des Enfants Ou des Adultes avec des Exercices Musicaux très variés, progressistes et Très Ludiques ¨Pour Former L'oreille et acquérir l'Oreille Parfaite.
http://virtuose1.free.fr/oreil(...)e.htm
virtuose31
Hello Super_Taz
Alors ça fonctionne maintenant.
Comment dire après de sacrées péripéties.

En fait étant donné que comme j'ai expliqué dans un autre post ma fébrilité à m'y attaquer moi même pour raison de vue qui baisse et les fils qui sont en plus courts et tendus.

Mais j'ai quand même tenté le coup en me disant que si j'échoue, je l’emmène chez un luthier.

Mes péripéties sont simples, un coup ça ne fonctionnait pas et c'était la grosse masse (plusieurs fils) qui ne tenait pas sur le potard.

Mais ensuite, surprise un fil blanc est tombé, que j'avais il me semble soudé mais je me trompe peut être, et j'en ai trouvé un plus long pour mieux travailler et éviter qu'il se casse ou se barre comme le 1er (très court).
De plus c'est le + du sélecteur de micro qui va à l'interrupteur.

Et ensuite malgré cela ça ne fonctionnait pas, du coup je me suis dit, c'est pas logique ça" et en ramenant la guitare sur la table d'opération, j'ai testé un déssérage du Potard au cas où car j'avais eu une réaction du son avant mais vraiment capricieuse.

Et en fait, on ne m'a pas fournis de rondelle, pour la caisse alors que le potard d'avant en avait, mais impossible de le récupérer à cause du diamètre.
Donc je me suis créé une rondelle à la bonne taille mais celle ci posait problème apparemment.

Du coup, j'ai monté sans aucune rondelle à l'intérieur et le son est super.
Mais merci de ton aide.

Prochaine étape, quand et si je le sens, le changement du Potard Tone.
Ps: j'ai mis des PUSH-Push.
J'ai merdé pendant la commande, je n'ai pas vérifié ce détail, ce ci dit, je n'ai pas merdé que là lol, vu que le diamètre m'a obligé à agrandir le trou.
Cadeau : Regardez c'est Parfait pour l'Apprentissage Musicale des Enfants Ou des Adultes avec des Exercices Musicaux très variés, progressistes et Très Ludiques ¨Pour Former L'oreille et acquérir l'Oreille Parfaite.
http://virtuose1.free.fr/oreil(...)e.htm
Invité
Les bombes de nettoyeur que la plupart utilisent , a ce que je lis sur les forum, sont de piètre qualité.
Ou les gens ne savent pas s'en servir ! Eh oui il y a des trucs.

J'ai sauvé de dizaines de pot en les nettoyant. C'est un entretiens normale et facile.
Un pot a rarement besoin d'être remplacé.

La seul bombe efficace est le produit Deoxit....s'il est bien utilisé.
Le produit GC Chemical arrive ne deuxième.

Jamais de WD40

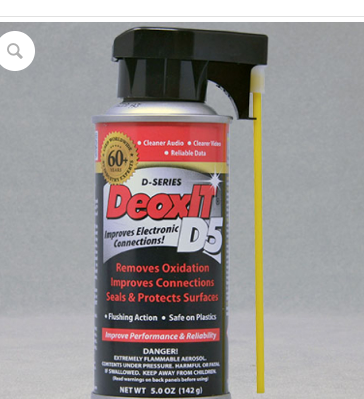

Deoxit
virtuose31
Salut
Merci pour L'info, je pensais que le wd40 était le meilleur.
Pour mon cas, je n'avais pas trop le choix, il n'avait plus d'arrêt et tournait dans le vide, tout en craquant malgré la bombe. je vais mettre ton info de côté pour la bombe, car si je peux évité de refaire un montage, c'est mieux.
Cadeau : Regardez c'est Parfait pour l'Apprentissage Musicale des Enfants Ou des Adultes avec des Exercices Musicaux très variés, progressistes et Très Ludiques ¨Pour Former L'oreille et acquérir l'Oreille Parfaite.
http://virtuose1.free.fr/oreil(...)e.htm
Invité
virtuose31 a écrit :
Salut
Merci pour L'info, je pensais que le wd40 était le meilleur.
Pour mon cas, je n'avais pas trop le choix, il n'avait plus d'arrêt et tournait dans le vide, tout en craquant malgré la bombe. je vais mettre ton info de côté pour la bombe, car si je peux évité de refaire un montage, c'est mieux.


Tu es sérieux , le wd 40 est un lubrifiant, de l'huile....pas un nettoyeur.

Tu n'es pas le seul a ne pas savoir ce qu'il fait dans les forum.
Achète ce que je t'ai suggéré, ça devrait sauver ton pot si tu sais comment t'y prendre.

Comment t'y prendre......Ouf.....
virtuose31
autant pour moi, je me suis trop précipité lol
En fait je voulais parler du Kontakt 60 que j'ai utilisé un certain temps mais que je devais réutiliser presque toutes les semaines.

Et comme j'en avais plus, j'ai du en recommander et on m'a envoyé un équivalent du même nom mais rouge et noir mais que j'ai eu gratuit car erreur de taille surtout et de modèle commandé.

Pour mon cas et mon potard, j'avais plus le choix, potard trop abîmé.

Combien de temps ça tient ton produit avant de craquer à nouveau, car comme dit plus haut, les autres ne tiennent pas longtemps.

Qui plus est, ce n'est pas la seule chose qui craque chez moi.

Pour l'utilisation, je met dans les trous du potard et je tourne jusqu'à que les craquements s'arrêtent.
Cadeau : Regardez c'est Parfait pour l'Apprentissage Musicale des Enfants Ou des Adultes avec des Exercices Musicaux très variés, progressistes et Très Ludiques ¨Pour Former L'oreille et acquérir l'Oreille Parfaite.
http://virtuose1.free.fr/oreil(...)e.htm
geogeo68
Les bombes contact c'est bien sympa mais si ton potard est foiré ou crasseux c'est un peu comme planquer la poussière sous le tapis

Le mieux dans ces cas là c'est de l'ouvrir et de nettoyer et dépoussiérer la piste, vérifier les pattes si elles sont en contact avec la piste (parfois écrasées ou tordues)

Sinon WD40 c'est une marque, ils ne fabriquent pas que du lubrifiant (qu'il ne faut surtout pas mettre dans les potards)
Mais ils ont aussi une gamme de spray contact
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
virtuose31
Oui je pense aussi, tu as raison, et pour être foiré, je pense qu'il l'est vraiment et donc poubelle.

Je ne savais qu'on pouvais les ouvrir bien que j'ai vu qu'il soit fermé avec des pattes.

A la limite, je vais l'ouvrir pour voir comment c'est mais comme j'ai mis un neuf en PUSH-PUSH au lieu de Push-pull.
Comme un con j'ai pas vraiment percuté sur ce détail mais seulement sur la longueur du filetage et que ce soit un lot en A500 et B500.

Un de monté, c'est déjà bien.

WD40, c'est surtout pour les moteurs de voiture il me semble, je me suis mélangé les pinceaux tout à l'heure.
Cadeau : Regardez c'est Parfait pour l'Apprentissage Musicale des Enfants Ou des Adultes avec des Exercices Musicaux très variés, progressistes et Très Ludiques ¨Pour Former L'oreille et acquérir l'Oreille Parfaite.
http://virtuose1.free.fr/oreil(...)e.htm
geogeo68
Hehe oui ça s'ouvre (en soulevant les languettes métalliques) et se répare

J'ai fait ça il y a même pas deux jours
Sur un CTS qui déconnait

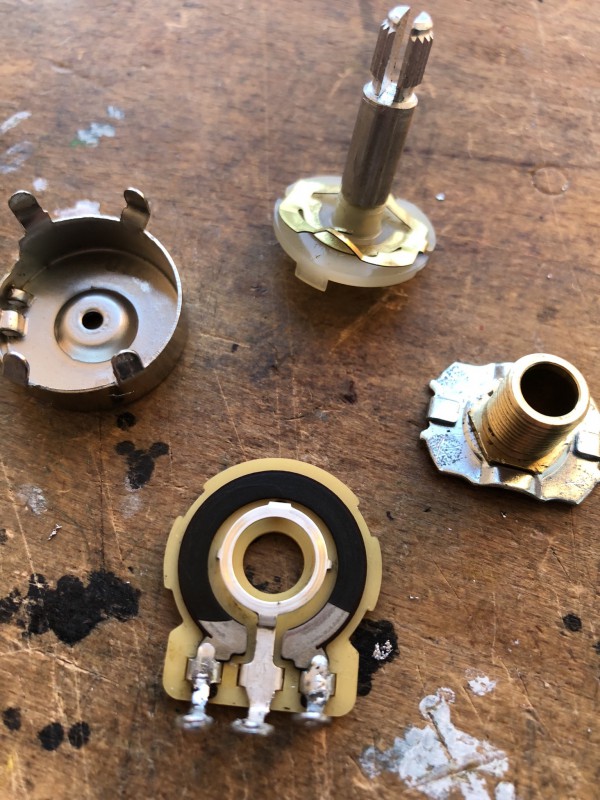

Démontage potentiomètre
Le mieux est l'ennemi du bien.

Elsasser per immer!

--------------------------

Hot Rod Blues Junior : Tuto billm mods/conversion tête :
https://www.guitariste.com/for(...).html

Mes clones :
https://www.guitariste.com/for(...)28571

Ma partscaster Telemaster blackguard :
https://www.guitariste.com/for(...).html

Ma partscaster "Woodcaster" Tru Oil finish
https://www.guitariste.com/for(...)9.htm

Telemaster users'club, c'est ici :
https://www.guitariste.com/for(...).html
Invité
La bon produit; Deoxit et utilisé de la bonne façon répare/ nettoie les pot de façon permanente.


Si la réparation ne fonctionne pas ou n'est pas permanente, c'est simplement que tu n'a pas respecté ma première phrase.
Invité
geogeo68 a écrit :
Les bombes contact c'est bien sympa mais si ton potard est foiré ou crasseux c'est un peu comme planquer la poussière sous le tapis

Faux

Le mieux dans ces cas là c'est de l'ouvrir et de nettoyer et dépoussiérer la piste, vérifier les pattes si elles sont en contact avec la piste (parfois écrasées ou tordues)

Faux ,plus risque de briser le pot

Sinon WD40 c'est une marque, ils ne fabriquent pas que du lubrifiant (qu'il ne faut surtout pas mettre dans les potards)
Mais ils ont aussi une gamme de spray contact


Ce n'est pas du bon produit

Tu es sans doute bien intentionné mais ton manque de connaissance induit les membres en erreur.
virtuose31
Sympa la Photo geogeo68
ça a l'air simple vu comme ça.
Le mien est un Push pull mais j'ai une question bête car la partie ouverte de ton Potard me parle pour un problème que je rencontre.
Disons que même si j'ai bien vérifié mes soudures j'ai un problème, le PUSH ne change pas le son, j'ai le même son enfoncé que tiré (PULL)
Et le seul dilemme pour ce problème serait justement cette partie là du Potard.

Latole donne moi la bonne façon j'ai remonté le fil et je n'ai pas trouvé ou pas compris peut être.
Perso je met dans les trous du potard.
Et je dois recommencer et car même avec le neuf y'a des craquements, moins mais quand même suffisant pour déconcentrer et énerver.
Cadeau : Regardez c'est Parfait pour l'Apprentissage Musicale des Enfants Ou des Adultes avec des Exercices Musicaux très variés, progressistes et Très Ludiques ¨Pour Former L'oreille et acquérir l'Oreille Parfaite.
http://virtuose1.free.fr/oreil(...)e.htm
