Qu'est ce que c'est que cette nappe ? SG Faded

Aller à la page: 1
Auteur Message
RomDback
Custom Top utilisateur


Inscrit le: 27 Aug 09
Localisation: St Gaudens (31, France)

Salut,
Il y a 6 ans j'ai acheté une Gibson SG faded, puis j'ai changé les micros pour un kit Emg.

J'avais donc sorti la plaque avec les volumes et tonalité, les micros n'étaient pas soudés mais clippés, facile...

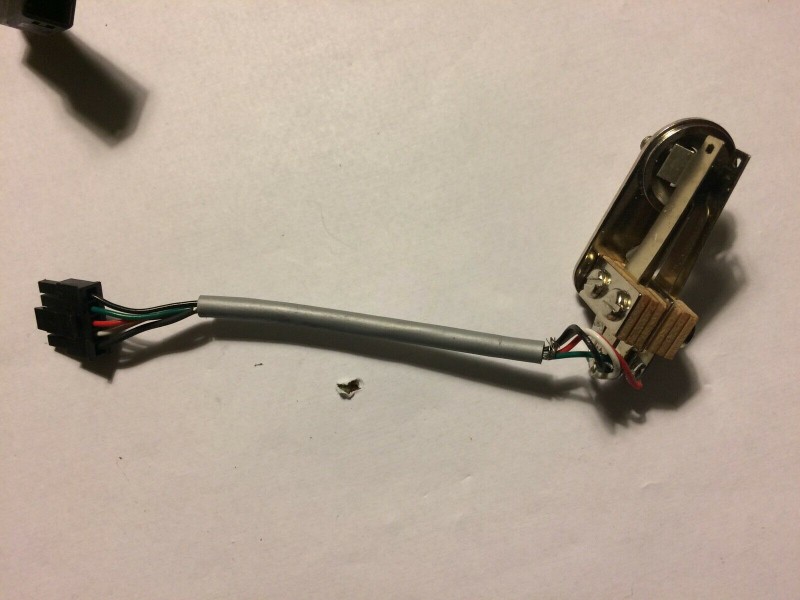

Aujourd'hui je veux remettre des micros passifs, et réutiliser l'ancien circuit imprimé, seulement il y a une nappe noire avec des fils coupés en plein milieu, et je ne sais plus à quoi cela servait, je ne me rappelait pas avoir coupé des fils 🤔

Si quelqu'un en a une, peut il me dire où va cette nappe ?

Merci


SG faded
Haut
Alerter un moderateur
Fenson66
Vintage Méga utilisateur


Inscrit le: 24 Feb 10
Localisation: In The Hell of 62

Salut !

A ton avis ? Qu'est ce qui manque dans ton électronique ... ? Le switch pardi !

_________________
Voilà ! C’est tout ce qu’y a ! Unisson, quarte, quinte et c’est marre ! Tous les autres intervalles, c’est de la merde ! Le prochain que je chope en train de siffler un intervalle païen, je fais un rapport au pape !

Vous voulez tester vos lampes d'ampli ? Faites moi signe, j'ai un lampemètre et je fais ça bénévolement.
Haut
Alerter un moderateur
RomDback
Custom Top utilisateur


Inscrit le: 27 Aug 09
Localisation: St Gaudens (31, France)

Apparement, ça part au selecteur de micros

Bonjour la galére pour remettre ça comme il faut
Haut
Alerter un moderateur
RomDback
Custom Top utilisateur


Inscrit le: 27 Aug 09
Localisation: St Gaudens (31, France)

Fenson66 a écrit :
Salut !

A ton avis ? Qu'est ce qui manque dans ton électronique ... ? Le switch pardi !


Je ne t'avais pas vu

Oui c'est ça
Haut
Alerter un moderateur
Zeman
Special Supra utilisateur

Inscrit le: 03 Sep 18
Localisation: Versailles (78, France)

Petite recherche google

Haut
Alerter un moderateur
RomDback
Custom Top utilisateur


Inscrit le: 27 Aug 09
Localisation: St Gaudens (31, France)

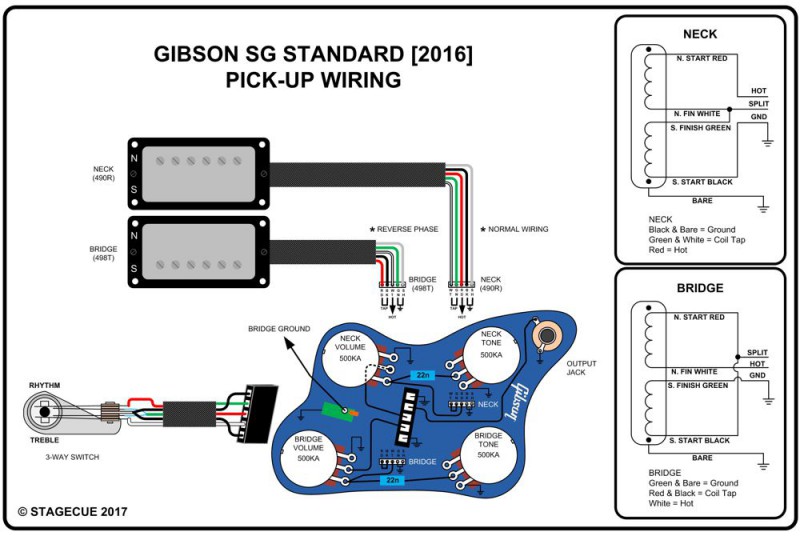

Superbe schémas

👍

Croyez vous qu'il soit possible de mettre des micros sans connectique la dessus ? Les soudures sont microscopiques...

Est il possible de racheter le sélecteur cablé avec la nappe ?
Haut
Alerter un moderateur
Zeman
Special Supra utilisateur

Inscrit le: 03 Sep 18
Localisation: Versailles (78, France)

RomDback a écrit :
Superbe schémas

👍

Croyez vous qu'il soit possible de mettre des micros sans connectique la dessus ? Les soudures sont microscopiques...

Est il possible de racheter le sélecteur cablé avec la nappe ?

Je pense que tu dois pouvoir trouver des connecteurs avec du fil dessus pour les micros, sans que ce soit forcément prévu pour. Plein d'applications électroniques utilisent ce genre là. Mesure l'espacement des broches, probablement 1/10 " (2.54 mm), le même que les nappes informatiques de lecteur CD ou autre. J'en ai peut être qui traînent.
Pour le sélecteur, c'est plus gros, mais sûrement trouvable dans d'autres domaines aussi.
Haut
Alerter un moderateur
RomDback
Custom Top utilisateur


Inscrit le: 27 Aug 09
Localisation: St Gaudens (31, France)

La zone quoi, autant couper le bout les micros d'origine et les souder sur les nouveaux...

Pour le sélecteur, j'ai coupé trop court, on doit bien avoir accès à des pièces détachées chez Gibson ??
Haut
Alerter un moderateur
Zeman
Special Supra utilisateur

Inscrit le: 03 Sep 18
Localisation: Versailles (78, France)

ah, je n'avais pas suivi que tu avais encore les micros d'origine. Ils seront plus faciles à vendre avec les prises, à mon avis.

Voilà un vendeur, le premier que j'ai trouvé, vérifie l'espacement des broches sur ton PCB quand même :
https://www.ebay.fr/itm/5-Pcs-Mini-Micro-Zh-1Mm-2-6-Pin-Jst-Connecteur-Et-FE/233379977092?hash=item365687d784:m:mofyZ4WeNpB1AxSWMgiRLqg

Les originaux Gibson, tu en trouves aussi, mais tu paieras ça plus cher.
https://www.ebay.fr/itm/NO-PCB-solution-2-Quick-connect-Adapters-for-Gibson-5-Wire/272821394773?hash=item3f856c1d55:m:mPeiVBqO-N9qliB7JFvpooQ

Le connecteur du sélecteur, ce serait peut-être pareil qu'une alim de PC. Tu n'as pas une boutique d'électronique près de chez toi ?
Haut
Alerter un moderateur
Zeman
Special Supra utilisateur

Inscrit le: 03 Sep 18
Localisation: Versailles (78, France)

Là, il n'est plus dispo, mais ça se trouve :
https://reverb.com/nz/item/1685133-gibson-quick-connect-pcb-harness-and-3-way-switch
Pour ces recherches, tu as intérêt à trouver les bons mots clés et en anglais de préférence.
PCB, connector, "wiring harness" ...
Haut
